Qui troverai tutte le parti e i disegni disponibili di “Makita SP6000”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

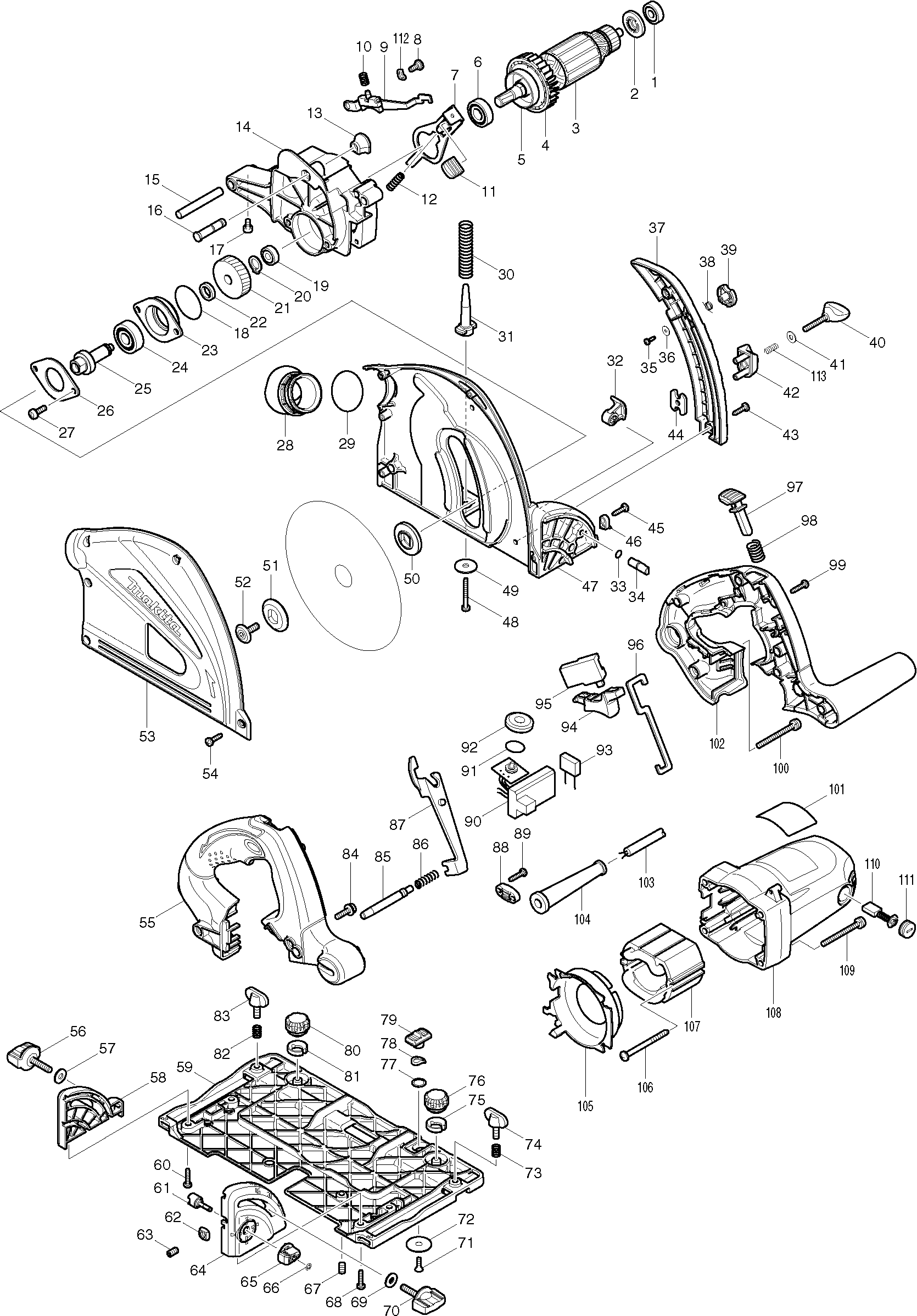

Disegni tecnici di Makita SP6000
Elenco parti di Makita SP6000
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cuscinetto a sfere 698vv | ||||
| 001 | 210013-5 | 5.09 | 6.21 | |
| Cuscinetto a sfere 608llb | ||||
| 001 | 210043-6 | 1.67 | 2.04 | |
| Anello di isolamento | ||||
| 002 | 681644-1 | 0.83 | 1.01 | |
| Indotto | ||||
| 003 | 513678-5 | 63.68 | 77.69 | |
| Anello di Gomma per Cuscinetto | ||||
| 003A | 421479-6 | 4.45 | 5.43 | |
| Ventola 60 | ||||
| 004 | 240091-1 | 7.22 | 8.81 | |
| Supporto | ||||
| 005 | 345767-6 | 3.54 | 4.32 | |
| Cuscinetto a sfere 6001dw | ||||
| 006 | 211131-2 | 9.24 | 11.27 | |
| Blocco Asse | ||||
| 007 | 345742-2 | 3.97 | 4.84 | |
| Vite a croce M5 | ||||
| 008 | 265011-4 | 1.18 | 1.44 | |
| Arco ISC 240 Wire | ||||
| 009 | 158096-6 | 6.41 | 7.82 | |
| Molla di compressione 7 | ||||
| 010 | 233480-7 | 0.83 | 1.01 | |
| Tappo | ||||
| 011 | 286039-9 | 0.83 | 1.01 | |
| Molla di compressione 6 5903R | ||||
| 012 | 233084-5 | 0.83 | 1.01 | |
| Tappo | ||||
| 013 | 286040-4 | 0.98 | 1.20 | |
| Cassa del ingranaggio Sp6000 A | ||||
| 014 | 144586-5 | 38.72 | 47.24 | |
| Spillo in Gomma 4 | ||||
| 014A | 263002-9 | 0.83 | 1.01 | |
| Penna 8 | ||||
| 015 | 327B66-0 | 1.66 | 2.03 | |
| Penna 8 | ||||
| 016 | 324708-5 | 1.39 | 1.70 | |
| Vite esagonale incassata 5x10 | ||||
| 017 | 265907-9 | 0.83 | 1.01 | |
| Anello O 39 | ||||
| 018 | 213512-6 | 2.36 | 2.88 | |
| Cuscinetto a sfera 607llb | ||||
| 019 | 211021-9 | 4.45 | 5.43 | |
| Rondella di bloccaggio S-12 | ||||
| 020 | 961052-5 | 0.83 | 1.01 | |
| Ingranaggio 39 | ||||
| 021 | 226637-7 | 10.50 | 12.81 | |
| Rondella 12 | ||||
| 022 | 257010-0 | 0.98 | 1.20 | |
| Alloggiamento del cuscinetto | ||||
| 023 | 318088-9 | 3.54 | 4.32 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 024 | 211129-9 | 7.22 | 8.81 | |
| BARRA TOMMY | ||||
| 025 | 324707-7 | 15.60 | 19.03 | |
| Blocco del cuscinetto 55 | ||||
| 026 | 285689-7 | 1.30 | 1.59 | |
| Vite 5x16 | ||||
| 027 | 911221-8 | 0.83 | 1.01 | |
| Estrazione della Polvere | ||||
| 028 | 419620-3 | 3.11 | 3.79 | |
| Anello O 35 | ||||
| 029 | 213460-9 | 1.18 | 1.44 | |
| Molla di compressione 11 | ||||
| 030 | 233479-2 | 1.00 | 1.22 | |
| Portamolla | ||||
| 031 | 419624-5 | 1.39 | 1.70 | |
| PULSANTE | ||||
| 032 | 158095-8 | 1.24 | 1.51 | |
| Spillo in Gomma 4 | ||||
| 032A | 263002-9 | 0.83 | 1.01 | |
| Anello O 5 | ||||
| 033 | 213021-5 | 0.83 | 1.01 | |
| Penna 8 | ||||
| 034 | 324710-8 | 1.02 | 1.24 | |
| Vite di battitura Pt3x10 | ||||
| 035 | 266007-8 | 0.83 | 1.01 | |
| Rivetto 3 | ||||
| 036 | 253821-1 | 0.83 | 1.01 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 037 | 457756-0 | 5.06 | 6.17 | |
| Molla di compressione 7 | ||||
| 038 | 231665-9 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 039 | 419630-0 | 1.18 | 1.44 | |
| Vite di serraggio 3700B/Sp6000 A | ||||
| 040 | 251867-1 | 1.99 | 2.43 | |
| Rondella 5mm DSP601 A | ||||
| 041 | 253414-4 | 0.83 | 1.01 | |
| Fermata limite DF500 | ||||
| 042 | 419623-7 | 1.99 | 2.43 | |
| Vite autofilettante Ct 4x16 | ||||
| 043 | 266034-5 | 0.83 | 1.01 | |
| Piastra di montaggio | ||||
| 044 | 345744-8 | 1.20 | 1.46 | |
| Vite autofilettante Ct 4x16 | ||||
| 045 | 266034-5 | 0.83 | 1.01 | |
| Piastra di identificazione Sp6000 | ||||
| 046 | 419632-6 | 0.83 | 1.01 | |
| Coperchio protettivo fisso Dsp600 A | ||||
| 047 | 140D56-6 | 48.40 | 59.05 | |
| Molla di pressione 2 | ||||
| 047A | 233025-1 | 0.83 | 1.01 | |
| Rondella 4 | ||||
| 047B | 253874-0 | 0.83 | 1.01 | |
| Dado di pressione M4 | ||||
| 047C | 259008-3 | 0.83 | 1.01 | |
| Tappo | ||||
| 047D | 286277-3 | 1.02 | 1.24 | |
| Piastra distanziatrice | ||||
| 047E | 345747-2 | 2.02 | 2.46 | |
| Vite 4x35 | ||||
| 048 | 266351-3 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 049 | 253010-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 224593-5 | |||
| Flangia esterna 35mm | ||||
| 051 | 224409-4 | 1.67 | 2.04 | |
| Vite a testa esagonale M6 | ||||
| 052 | 266403-0 | 2.02 | 2.46 | |
| Coperchio del tappo di protezione SP6000 A | ||||
| 053 | 319709-6 | 36.05 | 43.98 | |
| Vite autofilettante Ct 4x16 | ||||
| 054 | 266034-5 | 0.83 | 1.01 | |
| Set di maniglie | ||||
| 055 | 188197-6 | 30.69 | 37.44 | |
| Vite M6x26 | ||||
| 056 | 265776-8 | 0.98 | 1.20 | |
| Rondella 6 | ||||
| 057 | 253111-2 | 0.83 | 1.01 | |
| Guida di gradazione | ||||
| 058 | 419596-4 | 3.97 | 4.84 | |
| Piastra di base KS 60 | ||||
| 059 | 318179-6 | 33.36 | 40.70 | |
| Vite di rubinetto 4x18 | ||||
| 060 | 265A48-7 | 0.83 | 1.01 | |
| Spina di arresto 8 Sp6000 | ||||
| 061 | 324731-0 | 3.44 | 4.20 | |
| Dado esagonale M6 | ||||
| 062 | 252159-1 | 2.02 | 2.46 | |
| Vite di regolazione M6x10mm | ||||
| 063 | 266085-8 | 0.83 | 1.01 | |
| Guida di gradazione | ||||
| 064 | 419595-6 | 5.09 | 6.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 065 | 419571-0 | |||
| Anello di arresto E-3 | ||||
| 066 | 961017-7 | 0.83 | 1.01 | |
| Vite di regolazione M6x10mm | ||||
| 067 | 266085-8 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 068 | 265A48-7 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 069 | 253111-2 | 0.83 | 1.01 | |
| Vite M6x26 | ||||
| 070 | 265776-8 | 0.98 | 1.20 | |
| Vite a testa svasata 4x10 | ||||
| 071 | 912112-6 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 072 | 345748-0 | 0.98 | 1.20 | |
| Molla di compressione 7 | ||||
| 073 | 231316-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 251858-2 | |||
| Supporto | ||||
| 075 | 419627-9 | 0.83 | 1.01 | |
| Vite M4x3 | ||||
| 076 | 265775-0 | 1.67 | 2.04 | |
| Rondella 10x0,5mm | ||||
| 077 | 267070-4 | 0.83 | 1.01 | |
| Rondella elastica 10 | ||||
| 078 | 253932-2 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 079 | 332100-1 | |||
| Vite M4x3 | ||||
| 080 | 265775-0 | 1.67 | 2.04 | |
| Supporto | ||||
| 081 | 419627-9 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 082 | 231316-4 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 083 | 251858-2 | |||
| Vite Vk 20mm | ||||
| 084 | 911233-1 | 0.83 | 1.01 | |
| Perno di blocco 8 | ||||
| 085 | 324709-3 | 2.02 | 2.46 | |
| Molla di compressione 7 | ||||
| 086 | 233267-7 | 0.98 | 1.20 | |
| Piastra di bloccaggio | ||||
| 087 | 419631-8 | 1.18 | 1.44 | |
| Staffa di serraggio | ||||
| 088 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 089 | 265A48-7 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 090 | 631729-3 | 68.13 | 83.12 | |
| Anello O 17 | ||||
| 091 | 213261-5 | 1.39 | 1.70 | |
| PULSANTE | ||||
| 092 | 418905-4 | 2.71 | 3.31 | |
| Condensatore 0,1uf | ||||
| 093 | 645105-5 | 2.71 | 3.31 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 094 | 419622-9 | 1.18 | 1.44 | |
| Interruttore Sw-131 | ||||
| 095 | 651922-3 | 11.82 | 14.42 | |
| Piastra di Connessione | ||||
| 096 | 345745-6 | 2.48 | 3.03 | |
| Pulsante Blocco di Sicurezza | ||||
| 097 | 419629-5 | 1.18 | 1.44 | |
| Molla a compressione 12 | ||||
| 098 | 233089-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 099 | 265A48-7 | 0.83 | 1.01 | |
| VITE 5X50 | ||||
| 100 | 911273-9 | 0.83 | 1.01 | |
| TARGHETTA | ||||
| 101 | 862913-1 | 0.83 | 1.01 | |
| Set di maniglie | ||||
| 102 | 188197-6 | 30.69 | 37.44 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 103 | 695123-3 | 21.08 | 25.72 | |
| Passacavo 10-90 | ||||
| 104 | 682505-8 | 1.67 | 2.04 | |
| Piastra distanziatrice | ||||
| 105 | 419626-1 | 1.99 | 2.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 266110-5 | |||
| CAMPO | ||||
| 107 | 525743-8 | 60.64 | 73.98 | |
| Molla dello statore Cb5 | ||||
| 107A | 654020-2 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 107B | 654501-6 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 108 | 158094-0 | 25.36 | 30.94 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 108A | 644501-4 | 2.02 | 2.46 | |
| VITE 5X50 | ||||
| 109 | 911273-9 | 0.83 | 1.01 | |
| Koolborstel Set Cb-303 A | ||||
| 110 | 194996-6 | 5.06 | 6.17 | |
| Tappo portaspazzole | ||||
| 111 | 643750-0 | 0.83 | 1.01 | |
| Rondella elastica 7 | ||||
| 112 | 267781-1 | 1.24 | 1.51 | |
| Molla di compressione 5 | ||||
| 113 | 231372-4 | 0.83 | 1.01 | |
| Molla di pressione 2 | ||||
| 114 | 233025-1 | 0.83 | 1.01 | |
| Anello di Gomma per Cuscinetto | ||||
| 115 | 421479-6 | 4.45 | 5.43 | |
| Guarnizione | ||||
| 116 | 424047-4 | 0.83 | 1.01 | |
| Spugna | ||||
| 117 | 424050-5 | 0.83 | 1.01 | |
| FELTRO | ||||
| 118 | 443137-4 | 0.83 | 1.01 | |
| Blocco di arresto | ||||
| 119 | 450118-1 | 3.96 | 4.83 | |
| Pulsante di arresto | ||||
| 120 | 450119-9 | 2.36 | 2.88 | |
| Vite 3x8 | ||||
| 121 | 652066-2 | 0.83 | 1.01 | |
