Qui troverai tutte le parti e i disegni disponibili di “Makita SG1250”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

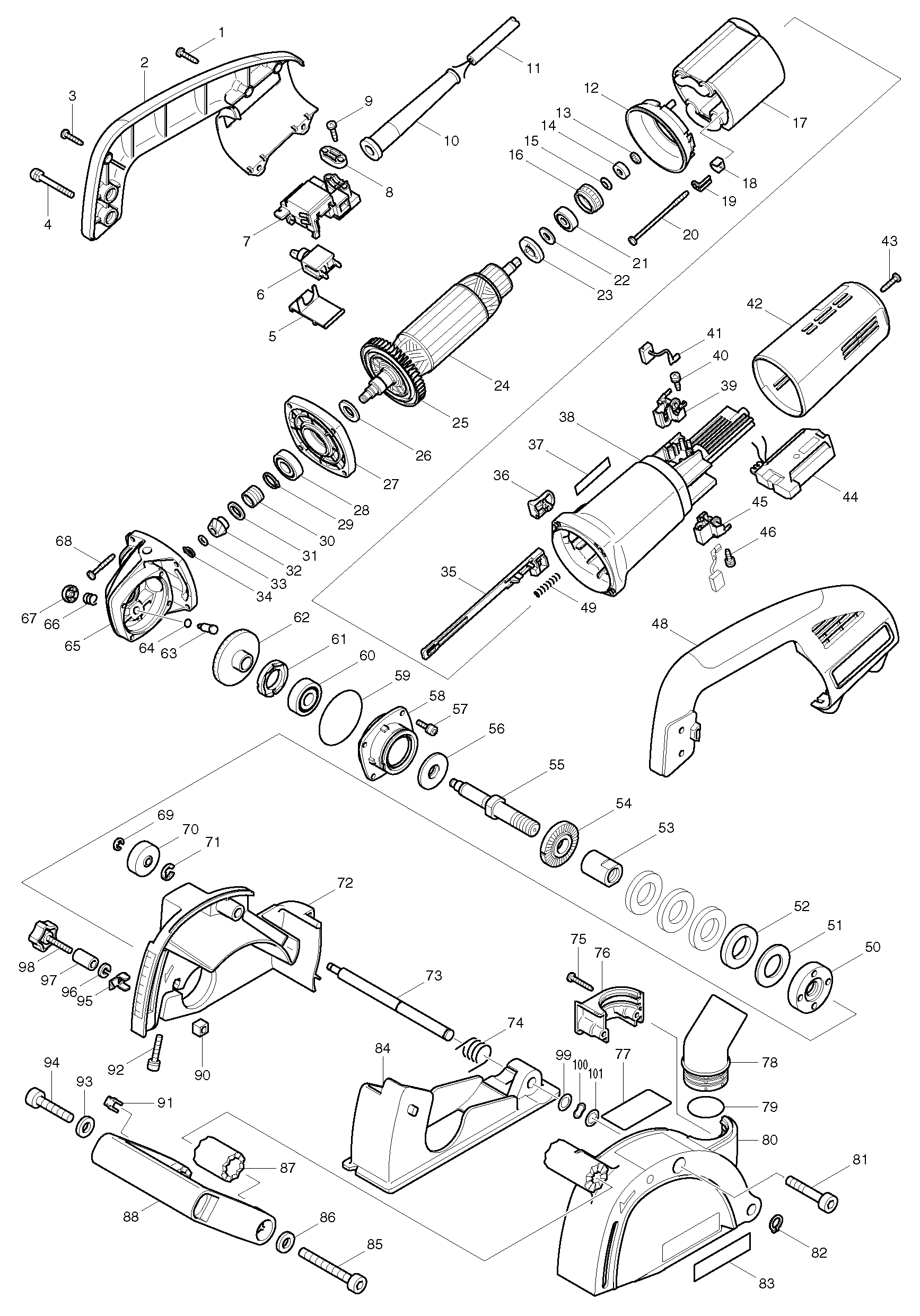

Disegni tecnici di Makita SG1250
Elenco parti di Makita SG1250
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite di rubinetto 4x18 | ||||
| 001 | 265A48-7 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 002 | 183692-1 | 23.10 | 28.18 | |
| Vite di rubinetto 4x18 | ||||
| 003 | 265A48-7 | 1.00 | 1.22 | |
| Vite 5x40 | ||||
| 004 | 911263-2 | 1.00 | 1.22 | |
| Coperchio dell'interruttore | ||||
| 005 | 687113-0 | 1.20 | 1.46 | |
| Interruttore Sw-126 A | ||||
| 006 | 651069-3 | 8.40 | 10.25 | |
| TANDWIEL 9 9566CV A | ||||
| 006-1 | 227A58-2 | 13.20 | 16.10 | |
| Porta Interruttore | ||||
| 007 | 632945-0 | 9.60 | 11.71 | |
| Staffa di serraggio | ||||
| 008 | 687124-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 008 | 687053-2 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.22 | |
| Passacavo 8-110 | ||||
| 010 | 682559-5 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 011 | 695123-3 | 22.00 | 26.84 | |
| Piastra Intermedia | ||||
| 012 | 413076-2 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 013 | 259039-2 | 1.00 | 1.22 | |
| Presa magnetica Rt0700 A | ||||
| 014 | 688117-5 | 3.60 | 4.39 | |
| Rondella a molla 6 | ||||
| 015 | 267756-0 | 1.00 | 1.22 | |
| Anello del labirinto GA5040C A | ||||
| 016 | 422750-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 626598-5 | |||
| VELD 9565CV A | ||||
| 017-1 | 621C19-0 | 36.30 | 44.29 | |
| Cappuccio isolante | ||||
| 018 | 417237-6 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 019 | 344871-8 | 1.20 | 1.46 | |
| Vite di taglio 4x70 | ||||
| 020 | 266258-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 627ddw | ||||
| 021 | 210045-2 | 3.60 | 4.39 | |
| SLUITRING 7 LF1000 A | ||||
| 022 | 267326-5 | 1.00 | 1.22 | |
| Anello di isolamento | ||||
| 023 | 681656-4 | 1.00 | 1.22 | |
| Indotto | ||||
| 024 | 515208-8 | 68.20 | 83.20 | |
| Ventilatore 57 | ||||
| 025 | 240033-5 | 4.80 | 5.86 | |
| Rondella 12 | ||||
| 026 | 253084-9 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 027 | 317359-1 | 10.80 | 13.18 | |
| Cuscinetto a sfere 6001zz | ||||
| 028 | 211148-5 | 8.40 | 10.25 | |
| Rondella di bloccaggio S-12 | ||||
| 029 | 961052-5 | 1.00 | 1.22 | |
| Molla di bloccaggio 12 | ||||
| 030 | 233901-9 | 3.60 | 4.39 | |
| Rondella 12 | ||||
| 031 | 253052-2 | 1.00 | 1.22 | |
| TANDWIEL 9 9566CV A | ||||
| 032 | 227A58-2 | 13.20 | 16.10 | |
| Ingranaggio 9 | ||||
| 032 | 227429-7 | 12.22 | 14.91 | |
| Rondella 6 | ||||
| 033 | 253077-6 | 1.00 | 1.22 | |
| Anello di bloccaggio S-6 | ||||
| 034 | 961002-0 | 1.00 | 1.22 | |
| Maniglia dell'interruttore | ||||
| 035 | 417186-7 | 2.40 | 2.93 | |
| Bottone dell'interruttore | ||||
| 036 | 417813-6 | 1.20 | 1.46 | |
| Etichetta "makita" | ||||
| 037 | 819080-3 | 2.40 | 2.93 | |
| Custodia del motore | ||||
| 038 | 418512-3 | 15.40 | 18.79 | |
| Portaspazzole di Carbone | ||||
| 039 | 643760-7 | 3.60 | 4.39 | |
| Autotassante Pt 3x10 | ||||
| 040 | 266256-7 | 1.00 | 1.22 | |
| Set di spazzole in carbonio CB-318 | ||||
| 041 | 191978-9 | 8.40 | 10.25 | |
| COPERTURA POSTERIORE | ||||
| 042 | 417183-3 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 043 | 265A48-7 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 044 | 631492-8 | 45.10 | 55.02 | |
| Portaspazzole di Carbone | ||||
| 045 | 643760-7 | 3.60 | 4.39 | |
| Autotassante Pt 3x10 | ||||
| 046 | 266256-7 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 048 | 183692-1 | 23.10 | 28.18 | |
| Molla di compressione 4 | ||||
| 049 | 233071-4 | 1.00 | 1.22 | |
| SLUITMOER SLEUVENZAAG | ||||
| 050 | 224577-3 | 5.00 | 6.10 | |
| AFSTANDRING 3,0MM SLEUVENZAAG | ||||
| 051 | 331661-8 | 3.00 | 3.66 | |
| AFSTANDRING 6,0MM SLEUVENZAAG | ||||
| 052 | 331662-6 | 3.00 | 3.66 | |
| MANICOTTO FILETTATO | ||||
| 053 | 257732-2 | 10.80 | 13.18 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 054 | 224415-9 | 3.00 | 3.66 | |
| BARRA TOMMY | ||||
| 055 | 324393-4 | 28.60 | 34.89 | |
| Anello di labirinto | ||||
| 056 | 415300-9 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 057 | 266437-3 | 1.00 | 1.22 | |
| casa del cuscinetto in alluminio | ||||
| 058 | 318334-0 | 22.00 | 26.84 | |
| O-ring 52 | ||||
| 059 | 213673-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 060 | 211129-9 | 8.40 | 10.25 | |
| Anello di blocco cuscinetto 19-33 | ||||
| 061 | 285841-7 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 227430-2 | |||
| TANDWIEL 35 9566CV A | ||||
| 062-1 | 227A59-0 | 27.50 | 33.55 | |
| Spillo | ||||
| 063 | 256459-1 | 1.20 | 1.46 | |
| Anello O-ring 6 | ||||
| 064 | 213048-5 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 065 | 153488-4 | 19.80 | 24.16 | |
| Cuscinetto a sfera 607llb | ||||
| 065A | 211021-9 | 4.80 | 5.86 | |
| Molla di compressione 8 | ||||
| 066 | 233376-2 | 1.00 | 1.22 | |
| Cappuccio del pulsante di blocco | ||||
| 067 | 417236-8 | 1.20 | 1.46 | |
| Vite di taglio 4x28 | ||||
| 068 | 266257-5 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 069 | 961011-9 | 1.00 | 1.22 | |
| Ruota di guida 6x20mm | ||||
| 070 | 257227-5 | 4.80 | 5.86 | |
| Anello di tenuta E8 | ||||
| 071 | 961014-3 | 1.00 | 1.22 | |
| CAPPUCCIO DI RETTIFICA | ||||
| 072 | 153685-2 | 52.80 | 64.42 | |
| Scala | ||||
| 072A | 816397-5 | 2.40 | 2.93 | |
| Albero a gomito Sg1250 | ||||
| 073 | 324392-6 | 6.00 | 7.32 | |
| Molla di torsione 11 | ||||
| 074 | 231655-2 | 2.40 | 2.93 | |
| Vite autofilettante Ct 4x25 | ||||
| 075 | 266040-0 | 1.00 | 1.22 | |
| Cappuccio antipolvere | ||||
| 076 | 418390-1 | 6.00 | 7.32 | |
| TARGHETTA | ||||
| 077 | 850945-0 | 3.60 | 4.39 | |
| STOFAFZUIGADAPTER SLEUVENZAAG | ||||
| 078 | 416741-2 | 4.00 | 4.88 | |
| Anello-O 30 | ||||
| 079 | 213423-5 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 080 | 183718-9 | 40.70 | 49.65 | |
| Vite a brugola M8x45 | ||||
| 081 | 922466-3 | 1.20 | 1.46 | |
| Anello di bloccaggio S-10 | ||||
| 082 | 257408-1 | 1.20 | 1.46 | |
| Etichetta "makita" | ||||
| 083 | 819064-1 | 2.40 | 2.93 | |
| Piastra di base KS 60 | ||||
| 084 | 317723-6 | 30.80 | 37.58 | |
| Vite a brugola M8x65 | ||||
| 085 | 922487-5 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 086 | 941202-8 | 1.00 | 1.22 | |
| Camme | ||||
| 087 | 223145-9 | 4.80 | 5.86 | |
| Impugnatura anteriore | ||||
| 088 | 417665-5 | 10.80 | 13.18 | |
| Dado M6 4-lati | ||||
| 090 | 252185-0 | 2.40 | 2.93 | |
| Morsetto a bit | ||||
| 091 | 344391-2 | 1.00 | 1.22 | |
| Vite a brugola M5X30 Sg1250 | ||||
| 092 | 922251-4 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 093 | 941202-8 | 1.00 | 1.22 | |
| Vite a brugola M8x40 | ||||
| 094 | 922462-1 | 1.20 | 1.46 | |
| Indicatore Sg1250 | ||||
| 095 | 345364-8 | 2.40 | 2.93 | |
| Rondella elastica 6 A | ||||
| 096 | 253903-9 | 1.00 | 1.22 | |
| Bussola 7Mm Sg1250 | ||||
| 097 | 257731-4 | 2.40 | 2.93 | |
| Vite 6x33 | ||||
| 098 | 251897-2 | 3.60 | 4.39 | |
| Rondella sottile 10 | ||||
| 099 | 253310-6 | 1.00 | 1.22 | |
| Rondella elastica 10 | ||||
| 100 | 267783-7 | 1.00 | 1.22 | |
| Rondella sottile 10 | ||||
| 101 | 253310-6 | 1.00 | 1.22 | |
