Qui troverai tutte le parti e i disegni disponibili del 'Makita SC130D'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

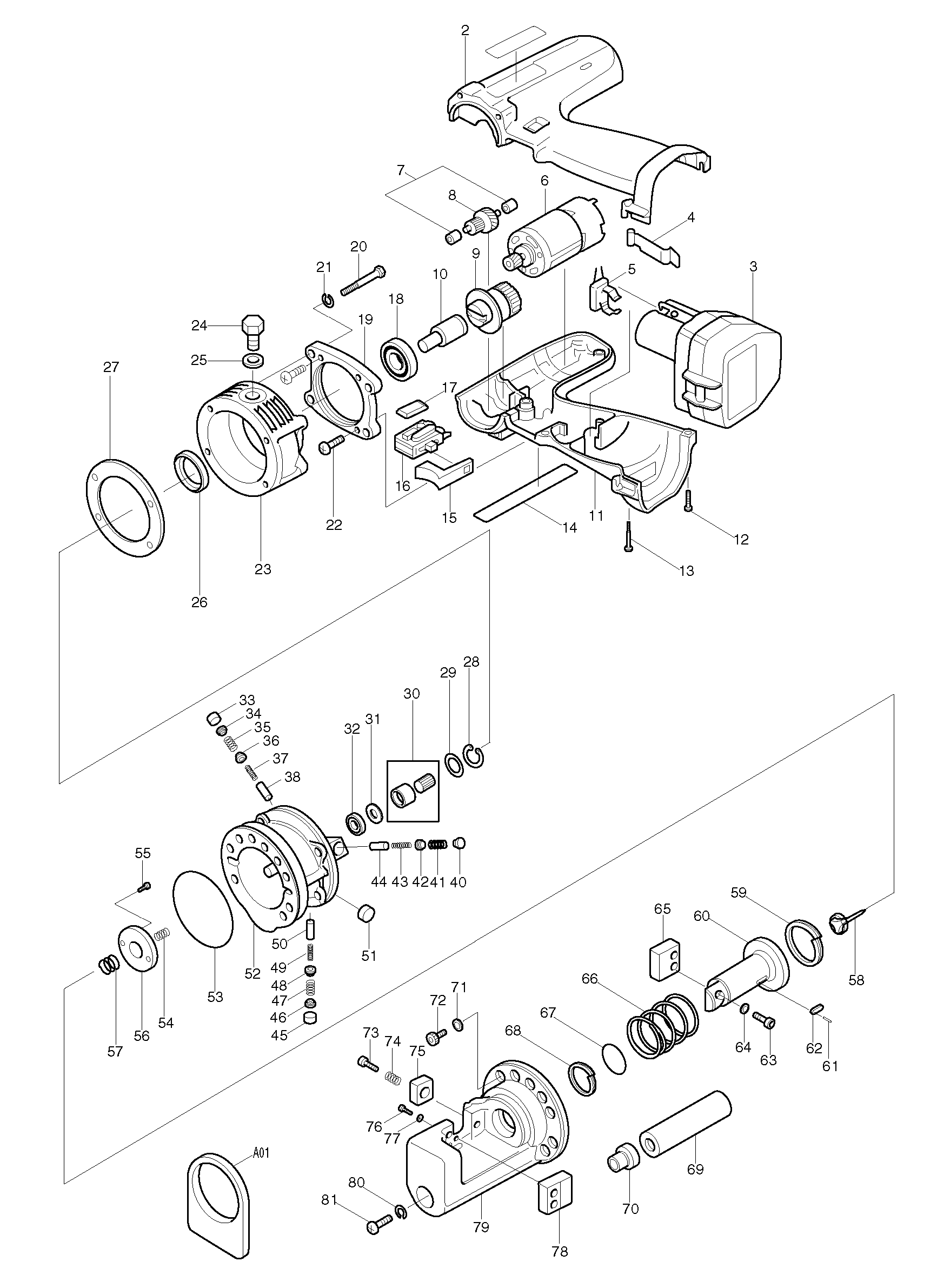

Disegno tecnico del modello Makita SC130D
Elenco parti di ricambio del modello Makita SC130D
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia della macchina | ||||
| 002 | 182637-6 | 20.76 | 25.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 192536-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 343579-1 | |||
| Morsetto della batteria | ||||
| 005 | 643918-8 | 7.44 | 9.08 | |
| Motore DC 12v | ||||
| 006 | 629638-8 | 55.92 | 68.22 | |
| Cuscinetto di scorrimento 4 | ||||
| 007 | 214027-6 | 0.83 | 1.01 | |
| Ingranaggio 15-38 | ||||
| 008 | 226118-1 | 34.36 | 41.92 | |
| BARRA TOMMY | ||||
| 009 | 153222-2 | 43.02 | 52.48 | |
| Albero eccentrico | ||||
| 010 | SC00000486 | 94.93 | 115.81 | |
| Custodia della macchina | ||||
| 011 | 182637-6 | 20.76 | 25.33 | |
| Vite autofilettante 4x20 | ||||
| 012 | 265925-7 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 013 | 911138-5 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 015 | 415671-4 | 1.01 | 1.23 | |
| Interruttore Sw-104 | ||||
| 016 | 650500-6 | 39.89 | 48.67 | |
| COPERTURA | ||||
| 017 | 415716-8 | 1.01 | 1.23 | |
| Cuscinetto a sfere 6002ru | ||||
| 018 | SC00000050 | 23.74 | 28.96 | |
| Alloggiamento intermedio | ||||
| 019 | SC00000491 | 55.92 | 68.22 | |
| Vite a brugola M5x55 | ||||
| 020 | SC00000488 | 1.70 | 2.07 | |
| Rondella a molla 5MM DLS211 | ||||
| 021 | 253427-5 | 0.83 | 1.01 | |
| Vite autofilettante 4x20 | ||||
| 022 | 265925-7 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 023 | SC00000460 | 321.02 | 391.64 | |
| Bullone esagonale M10 X 16 * | ||||
| 024 | 921522-6 | 0.83 | 1.01 | |
| Rondella di tenuta | ||||
| 025 | SC00000489 | 5.87 | 7.16 | |
| Sigillo dell'olio | ||||
| 026 | SC00000484 | 14.24 | 17.37 | |
| Rivestimento B | ||||
| 027 | SC00000478 | 6.60 | 8.05 | |
| Anello di bloccaggio H19 | ||||
| 028 | SC00000487 | 1.43 | 1.74 | |
| Supporto del cuscinetto ad aghi B | ||||
| 029 | SC00000467 | 5.87 | 7.16 | |
| Cuscinetto ad aghi Rnaf81510 | ||||
| 030 | SC00000466 | 37.16 | 45.34 | |
| Supporto del cuscinetto ad aghi A | ||||
| 031 | SC00000465 | 5.87 | 7.16 | |
| Cuscinetto a sfera 625zz | ||||
| 032 | 211007-3 | 5.88 | 7.17 | |
| Guarnizione Utrthaan | ||||
| 033 | SC00000076 | 9.52 | 11.61 | |
| Supporto a molla | ||||
| 034 | SC00000018 | 9.54 | 11.64 | |
| Molla | ||||
| 035 | SC00000468 | 2.80 | 3.42 | |
| Valvola di controllo | ||||
| 036 | SC00000464 | 31.62 | 38.58 | |
| Anello di ritorno del pistone | ||||
| 037 | SC04003020 | 2.80 | 3.42 | |
| POMPA | ||||
| 038 | SC03500390 | 37.16 | 45.34 | |
| Guarnizione Utrthaan | ||||
| 039 | SC00000076 | 9.52 | 11.61 | |
| Supporto a molla | ||||
| 040 | SC00000018 | 9.54 | 11.64 | |
| Molla | ||||
| 041 | SC00000468 | 2.80 | 3.42 | |
| Valvola di controllo DSC163 A | ||||
| 042 | SC00000149 | 37.16 | 45.34 | |
| Valvola di controllo | ||||
| 042 | SC00000464 | 31.62 | 38.58 | |
| Anello di ritorno del pistone | ||||
| 043 | SC04003020 | 2.80 | 3.42 | |
| POMPA | ||||
| 044 | SC03500390 | 37.16 | 45.34 | |
| Guarnizione Utrthaan | ||||
| 045 | SC00000076 | 9.52 | 11.61 | |
| Supporto a molla | ||||
| 046 | SC00000018 | 9.54 | 11.64 | |
| Molla | ||||
| 047 | SC00000468 | 2.80 | 3.42 | |
| Valvola di controllo | ||||
| 048 | SC00000464 | 31.62 | 38.58 | |
| Anello di ritorno del pistone | ||||
| 049 | SC04003020 | 2.80 | 3.42 | |
| POMPA | ||||
| 050 | SC03500390 | 37.16 | 45.34 | |
| Magnete | ||||
| 051 | SC00000020 | 5.87 | 7.16 | |
| CILINDRO | ||||
| 052 | SC03204100 | 800.07 | 976.09 | |
| O-ring S70 | ||||
| 053 | SC06505230 | 8.52 | 10.39 | |
| Molla per valvola di sfiato | ||||
| 054 | SC00000023 | 5.87 | 7.16 | |
| Bullone esagonale 4x6 | ||||
| 055 | 922102-1 | 0.83 | 1.01 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 056 | SC00000481 | 46.85 | 57.16 | |
| Molla T45378 | ||||
| 057 | SC00000471 | 5.87 | 7.16 | |
| Stantuffo di sgancio | ||||
| 058 | SC00000462 | 57.34 | 69.95 | |
| Guarnizione | ||||
| 059 | SC00000485 | 20.76 | 25.33 | |
| Asse di taglio | ||||
| 060 | SC03111900 | 529.01 | 645.39 | |
| Spinotto | ||||
| 061 | SC00000070 | 1.21 | 1.48 | |
| Chiavetta a luna G12s2/g13sd | ||||
| 062 | SC00000480 | 9.54 | 11.64 | |
| Vite a brugola con flangia M5x12 | ||||
| 063 | 922212-4 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 064 | 253414-4 | 0.83 | 1.01 | |
| Set di coltelli | ||||
| 065 | SC09001890 | 69.29 | 84.53 | |
| Molla | ||||
| 066 | SC00000470 | 37.16 | 45.34 | |
| O-ring P26 | ||||
| 067 | SC06505130 | 5.46 | 6.66 | |
| Anello di supporto P26 | ||||
| 068 | SC06503190 | 6.90 | 8.42 | |
| Boccola del livello dell'olio | ||||
| 069 | SC09004900 | 19.88 | 24.25 | |
| MANICOTTO FILETTATO | ||||
| 070 | SC00000082 | 31.61 | 38.56 | |
| Rondella 6x12mm | ||||
| 071 | 941151-9 | 0.83 | 1.01 | |
| Vite esagonale M6X16 * | ||||
| 072 | 922322-7 | 0.83 | 1.01 | |
| Bullone T45452 | ||||
| 073 | SC00000474 | 12.58 | 15.35 | |
| Molla T45470 | ||||
| 074 | SC00000469 | 2.80 | 3.42 | |
| Piastra di arresto | ||||
| 075 | SC03503890 | 34.36 | 41.92 | |
| Vite a brugola con flangia M5x12 | ||||
| 076 | 922212-4 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 077 | 253414-4 | 0.83 | 1.01 | |
| Set di coltelli | ||||
| 078 | SC09001890 | 69.29 | 84.53 | |
| Carcasa del capo di taglio | ||||
| 079 | SC03102700 | 838.80 | 1023.34 | |
| Rondella M8 | ||||
| 080 | 942201-3 | 0.83 | 1.01 | |
| Vite 5x60 | ||||
| 081 | SC00000034 | 9.54 | 11.64 | |
