Qui troverai tutte le parti e i disegni disponibili di “Makita SC120D”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

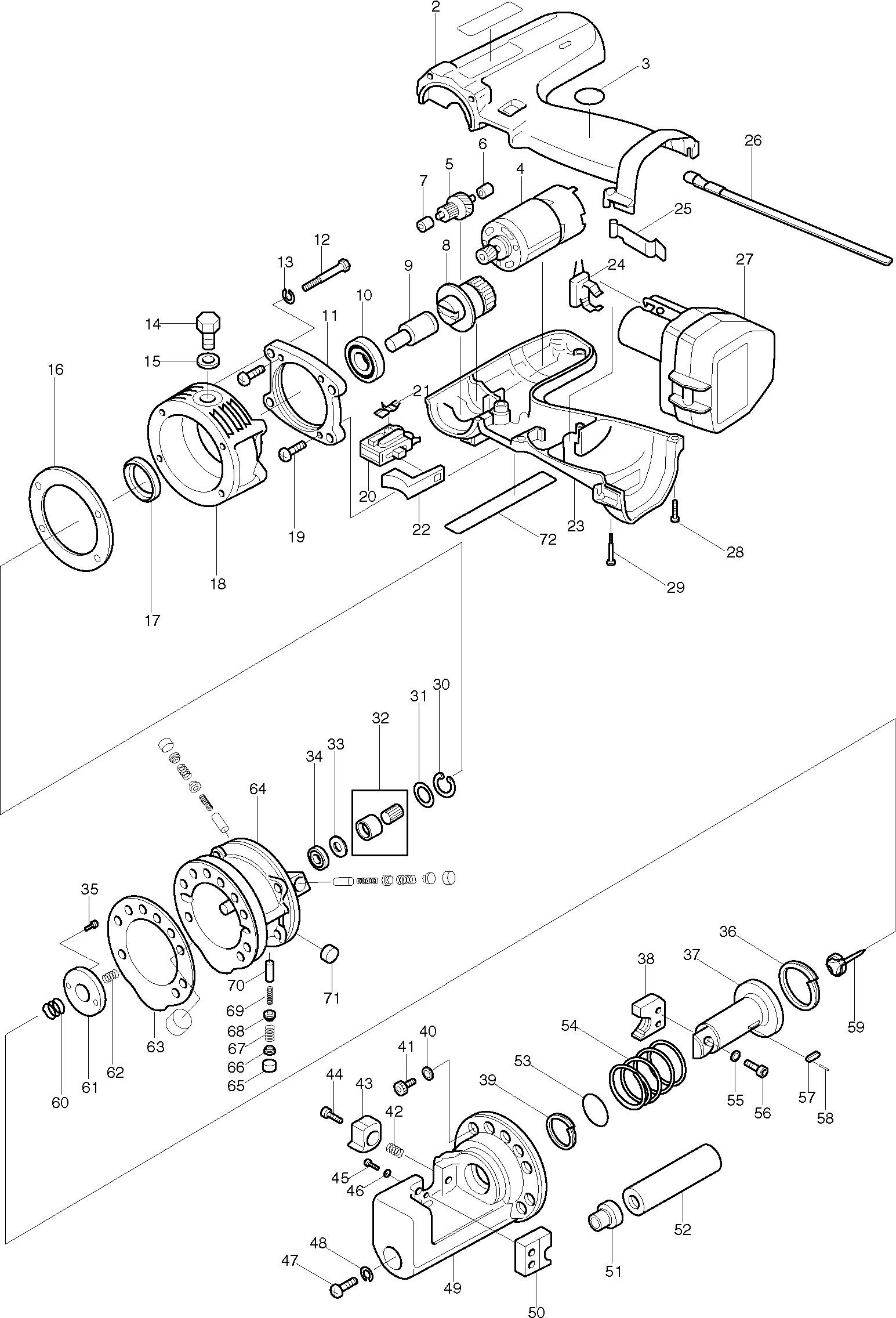

Disegni tecnici di Makita SC120D
Elenco parti di Makita SC120D
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| TARGHETTA | ||||
| 001 | SC00000518 | 5.70 | 6.95 | |
| Custodia della macchina | ||||
| 002 | 182637-6 | 20.15 | 24.58 | |
| Motore DC 12v | ||||
| 004 | 629638-8 | 54.30 | 66.25 | |
| Ingranaggio 15-38 | ||||
| 005 | 226118-1 | 33.36 | 40.70 | |
| Cuscinetto di scorrimento 4 | ||||
| 006 | 214027-6 | 0.83 | 1.01 | |
| Cuscinetto di scorrimento 4 | ||||
| 007 | 214027-6 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 008 | 153222-2 | 41.77 | 50.96 | |
| BARRA TOMMY | ||||
| 008A | 322636-8 | 23.04 | 28.11 | |
| Cuscinetto a sfere 6001 | ||||
| 008B | 211104-5 | 4.45 | 5.43 | |
| Rondella 20 | ||||
| 008C | 267083-5 | 4.43 | 5.40 | |
| Anello in gomma 20 Sc120Dra * | ||||
| 008D | 261090-0 | 0.83 | 1.01 | |
| Ingranaggio 36 | ||||
| 008E | 226265-8 | 17.40 | 21.23 | |
| Albero eccentrico | ||||
| 009 | SC00000486 | 92.17 | 112.45 | |
| Cuscinetto a sfere 6002ru | ||||
| 010 | SC00000050 | 23.04 | 28.11 | |
| Alloggiamento intermedio | ||||
| 011 | SC00000491 | 54.30 | 66.25 | |
| Vite a brugola M5x55 | ||||
| 012 | SC00000488 | 1.66 | 2.03 | |
| Rondella a molla 5MM DLS211 | ||||
| 013 | 253427-5 | 0.83 | 1.01 | |
| Bullone esagonale M10 X 16 * | ||||
| 014 | 921522-6 | 0.83 | 1.01 | |
| Rondella di tenuta | ||||
| 015 | SC00000489 | 5.70 | 6.95 | |
| Rivestimento B | ||||
| 016 | SC00000478 | 6.41 | 7.82 | |
| Sigillo dell'olio | ||||
| 017 | SC00000484 | 13.83 | 16.87 | |
| Alloggiamento del cuscinetto | ||||
| 018 | SC00000460 | 311.67 | 380.24 | |
| Vite autofilettante 4x20 | ||||
| 019 | 265925-7 | 0.83 | 1.01 | |
| Interruttore Sw-104 | ||||
| 020 | 650500-6 | 38.72 | 47.24 | |
| Cursore dell'interruttore | ||||
| 021 | 414740-8 | 1.46 | 1.78 | |
| Maniglia dell'interruttore | ||||
| 022 | 415671-4 | 0.98 | 1.20 | |
| Custodia della macchina | ||||
| 023 | 182637-6 | 20.15 | 24.58 | |
| Morsetto della batteria | ||||
| 024 | 643918-8 | 7.22 | 8.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 343579-1 | |||
| Cinturino | ||||
| 026 | 163319-9 | 2.71 | 3.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 192536-4 | |||
| Vite autofilettante 4x20 | ||||
| 028 | 265925-7 | 0.83 | 1.01 | |
| Vite 4x20 | ||||
| 029 | 911138-5 | 0.83 | 1.01 | |
| Anello di bloccaggio H19 | ||||
| 030 | SC00000487 | 1.39 | 1.70 | |
| Supporto del cuscinetto ad aghi B | ||||
| 031 | SC00000467 | 5.70 | 6.95 | |
| Cuscinetto ad aghi Rnaf81510 | ||||
| 032 | SC00000466 | 36.08 | 44.02 | |
| Supporto del cuscinetto ad aghi A | ||||
| 033 | SC00000465 | 5.70 | 6.95 | |
| Cuscinetto a sfera 625zz | ||||
| 034 | 211007-3 | 5.71 | 6.97 | |
| Bullone esagonale 4x6 | ||||
| 035 | 922102-1 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 036 | SC00000485 | 20.15 | 24.58 | |
| Asse di taglio | ||||
| 037 | SC00000461 | 489.95 | 597.74 | |
| Messenset M8 Staal | ||||
| 038 | SC00000508 | 138.00 | 168.36 | |
| Anello di supporto P25 | ||||
| 039 | SC00000482 | 7.21 | 8.80 | |
| Rondella 6x12mm | ||||
| 040 | 941151-9 | 0.83 | 1.01 | |
| Vite esagonale M6X16 * | ||||
| 041 | 922322-7 | 0.83 | 1.01 | |
| Molla T45470 | ||||
| 042 | SC00000469 | 2.71 | 3.31 | |
| Arresto per 8-10mm | ||||
| 043 | SC00000498 | 38.75 | 47.28 | |
| Bullone T45452 | ||||
| 044 | SC00000474 | 12.22 | 14.91 | |
| Vite a brugola con flangia M5x12 | ||||
| 045 | 922212-4 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 046 | 253414-4 | 0.83 | 1.01 | |
| Vite 5x60 | ||||
| 047 | SC00000034 | 9.26 | 11.30 | |
| Rondella M8 | ||||
| 048 | 942201-3 | 0.83 | 1.01 | |
| Carcasa del capo di taglio | ||||
| 049 | SC00000458 | 766.04 | 934.57 | |
| Messenset M8 Staal | ||||
| 050 | SC00000508 | 138.00 | 168.36 | |
| Manicotto T43694 | ||||
| 051 | SC00000490 | 21.23 | 25.90 | |
| Bastone dell'olio | ||||
| 052 | SC00000479 | 19.29 | 23.53 | |
| Anello O P25 | ||||
| 053 | SC00000483 | 6.41 | 7.82 | |
| Molla | ||||
| 054 | SC00000470 | 36.08 | 44.02 | |
| Rondella 5mm DSP601 A | ||||
| 055 | 253414-4 | 0.83 | 1.01 | |
| Vite a brugola con flangia M5x12 | ||||
| 056 | 922212-4 | 0.83 | 1.01 | |
| Chiavetta a luna G12s2/g13sd | ||||
| 057 | SC00000480 | 9.26 | 11.30 | |
| Spinotto | ||||
| 058 | SC00000070 | 1.18 | 1.44 | |
| Stantuffo di sgancio | ||||
| 059 | SC00000462 | 55.67 | 67.92 | |
| Molla T45378 | ||||
| 060 | SC00000471 | 5.70 | 6.95 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 061 | SC00000481 | 45.48 | 55.49 | |
| Molla T45468 | ||||
| 062 | SC00000472 | 5.70 | 6.95 | |
| FODERA | ||||
| 063 | SC00000477 | 6.38 | 7.78 | |
| Cilindro T31811 | ||||
| 064 | SC00000459 | 807.70 | 985.39 | |
| Guarnizione Utrthaan | ||||
| 065 | SC00000076 | 9.24 | 11.27 | |
| Supporto a molla | ||||
| 066 | SC00000018 | 9.26 | 11.30 | |
| Molla di ritorno del pistone | ||||
| 067 | SC00000022 | 2.71 | 3.31 | |
| Valvola di controllo | ||||
| 068 | SC00000464 | 30.70 | 37.45 | |
| Molla | ||||
| 069 | SC00000468 | 2.71 | 3.31 | |
| POMPA | ||||
| 070 | SC00000463 | 36.08 | 44.02 | |
| Magnete | ||||
| 071 | SC00000020 | 5.70 | 6.95 | |
