Qui troverai tutte le parti e i disegni disponibili di “Makita SA5040C”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

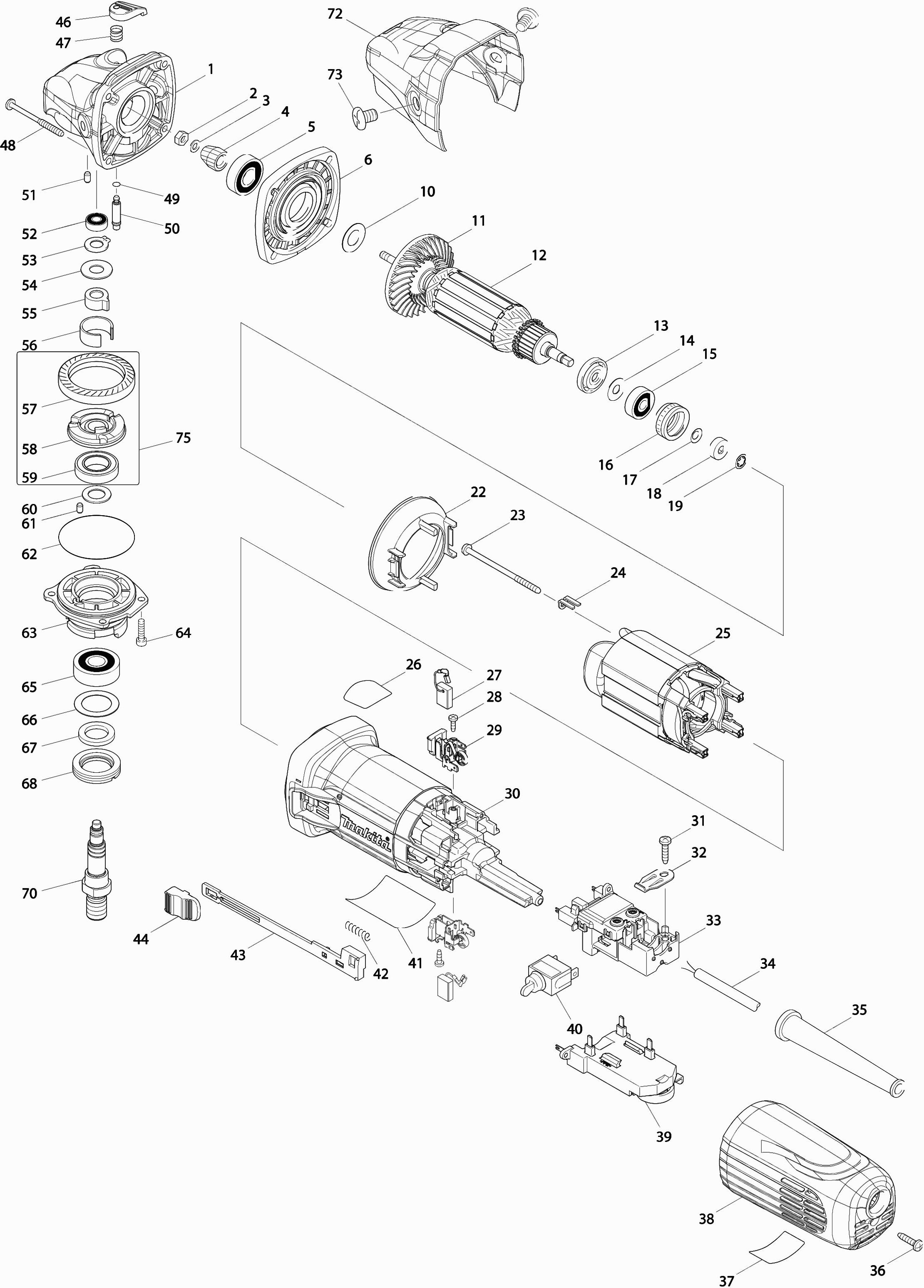

Disegni tecnici di Makita SA5040C
Elenco parti di Makita SA5040C
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa ingranaggi PC5010C/Serie GA A | ||||
| 001 | 136013-6 | 15.65 | 19.09 | |
| Dado M5-8 | ||||
| 002 | 252137-1 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 267034-8 | |||
| Ingranaggio 7 SA5040C | ||||
| 004 | 227595-0 | 15.60 | 19.03 | |
| Cuscinetto a sfere 6001zz | ||||
| 005 | 211148-5 | 8.21 | 10.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 318835-8 | |||
| Coperchio interno | ||||
| 006-1 | 141981-0 | 8.59 | 10.48 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 0.83 | 1.01 | |
| Ventola 88 | ||||
| 011 | 240134-9 | 1.67 | 2.04 | |
| Indotto assy 240v SA5040C | ||||
| 012 | 515383-0 | 82.76 | 100.97 | |
| Anello di isolamento | ||||
| 013 | 681656-4 | 0.83 | 1.01 | |
| Sluitring 7 LF1000 A | ||||
| 014 | 267326-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 015 | 210045-2 | 3.12 | 3.81 | |
| Anello del labirinto GA5040C A | ||||
| 016 | 422750-1 | 2.15 | 2.62 | |
| Rondella a molla 6 | ||||
| 017 | 267756-0 | 0.83 | 1.01 | |
| Presa magnetica Rt0700 A | ||||
| 018 | 688117-5 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 019 | 259039-2 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 022 | 453367-9 | 1.39 | 1.70 | |
| Vite di taglio 4x70 | ||||
| 023 | 266258-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 024 | 344871-8 | 0.83 | 1.01 | |
| CAMPO | ||||
| 025 | 626653-3 | 30.69 | 37.44 | |
| Etichetta "sjs2" | ||||
| 026 | 898443-6 | 2.71 | 3.31 | |
| Set di spazzole in carbonio CB-318 | ||||
| 027 | 191978-9 | 8.21 | 10.02 | |
| Vite di battitura Pt3x10 | ||||
| 028 | 266007-8 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 029 | 643770-4 | 1.39 | 1.70 | |
| Portaspazzole di Carbone | ||||
| 029-1 | 643770-4 | 1.39 | 1.70 | |
| Custodia del motore | ||||
| 030 | 453366-1 | 9.67 | 11.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 266326-2 | |||
| Rilievo di tensione | ||||
| 032 | 687169-3 | 0.83 | 1.01 | |
| Porta Interruttore Ga5040C A | ||||
| 033 | 632K98-1 | 9.24 | 11.27 | |
| Porta Interruttore Ga5040C A | ||||
| 033-1 | 632K98-1 | 9.24 | 11.27 | |
| Porta Interruttore Ga5040C A | ||||
| 034 | 632K98-1 | 9.24 | 11.27 | |
| Passacavo 8-110 | ||||
| 035 | 682559-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Etichetta indic SA5040C | ||||
| 037 | 898446-0 | 0.83 | 1.01 | |
| Coperchio Laterale | ||||
| 038 | 453365-3 | 3.44 | 4.20 | |
| Controlle Unit Ga5040C A | ||||
| 039 | 620G02-8 | 44.96 | 54.85 | |
| Controlle Unit Ga5040C A | ||||
| 039-1 | 620G02-8 | 44.96 | 54.85 | |
| Interruttore Sw-126 A | ||||
| 040 | 651069-3 | 7.22 | 8.81 | |
| Piastra con nome SA5040C | ||||
| 041 | 897116-8 | 0.83 | 1.01 | |
| Piastra con nome SA5040C | ||||
| 041-1 | 897116-8 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 042 | 233071-4 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 043 | 453847-5 | 0.83 | 1.01 | |
| Pulsante di commutazione Ga5040C | ||||
| 044 | 453368-7 | 0.83 | 1.01 | |
| Cappuccio a spillo | ||||
| 046 | 453369-5 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 047 | 234057-1 | 0.83 | 1.01 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 048 | 265B70-0 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 049 | 213032-0 | 0.83 | 1.01 | |
| Perno del collare 6mm | ||||
| 050 | 256535-1 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 051 | 263002-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 052 | 210026-6 | 1.99 | 2.43 | |
| Anello di bloccaggio S-9 | ||||
| 053 | 961005-4 | 0.83 | 1.01 | |
| Rondella 10 | ||||
| 054 | 253180-3 | 0.98 | 1.20 | |
| Bussola di distanziamento Ga5040C A | ||||
| 055 | 310683-1 | 5.09 | 6.21 | |
| Bussola di distanziamento Ga5040C A | ||||
| 055-1 | 310683-1 | 5.09 | 6.21 | |
| Bussola di distanziamento Ga5040C A | ||||
| 055-2 | 310683-1 | 5.09 | 6.21 | |
| Anello di bloccaggio | ||||
| 056 | 346556-2 | 2.36 | 2.88 | |
| Ingranaggio 37 SA5040C | ||||
| 057 | 227596-8 | 15.60 | 19.03 | |
| ACCOPPIAMENTO | ||||
| 058 | 313228-4 | 10.50 | 12.81 | |
| Cuscinetto a sfera 6903zz | ||||
| 059 | 210302-8 | 8.21 | 10.02 | |
| Rondella 12 | ||||
| 060 | 253744-3 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 061 | 263002-9 | 0.83 | 1.01 | |
| O-Anello 51 | ||||
| 062 | 213641-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 318837-4 | |||
| Alloggiamento del cuscinetto | ||||
| 063-1 | 136012-8 | 7.21 | 8.80 | |
| Bullone esagonale 4x16 | ||||
| 064 | 266437-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 065 | 211129-9 | 7.22 | 8.81 | |
| Rondella 21 | ||||
| 066 | 267279-8 | 0.83 | 1.01 | |
| Anello di feltro 17mm | ||||
| 067 | 443124-3 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 068 | 285854-8 | 1.18 | 1.44 | |
| BARRA TOMMY | ||||
| 070 | 326130-2 | 5.71 | 6.97 | |
| Cappuccio di protezione SA5040C | ||||
| 072 | 453378-4 | 15.60 | 19.03 | |
| Vite a testa piatta M8x11 | ||||
| 073 | 265083-9 | 1.39 | 1.70 | |
| Assemblea di accoppiamento SA5040C | ||||
| 075 | 135559-9 | 21.79 | 26.58 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 804Y42-4 | |||
