Qui troverai tutte le parti e i disegni disponibili di “Makita RP1110C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

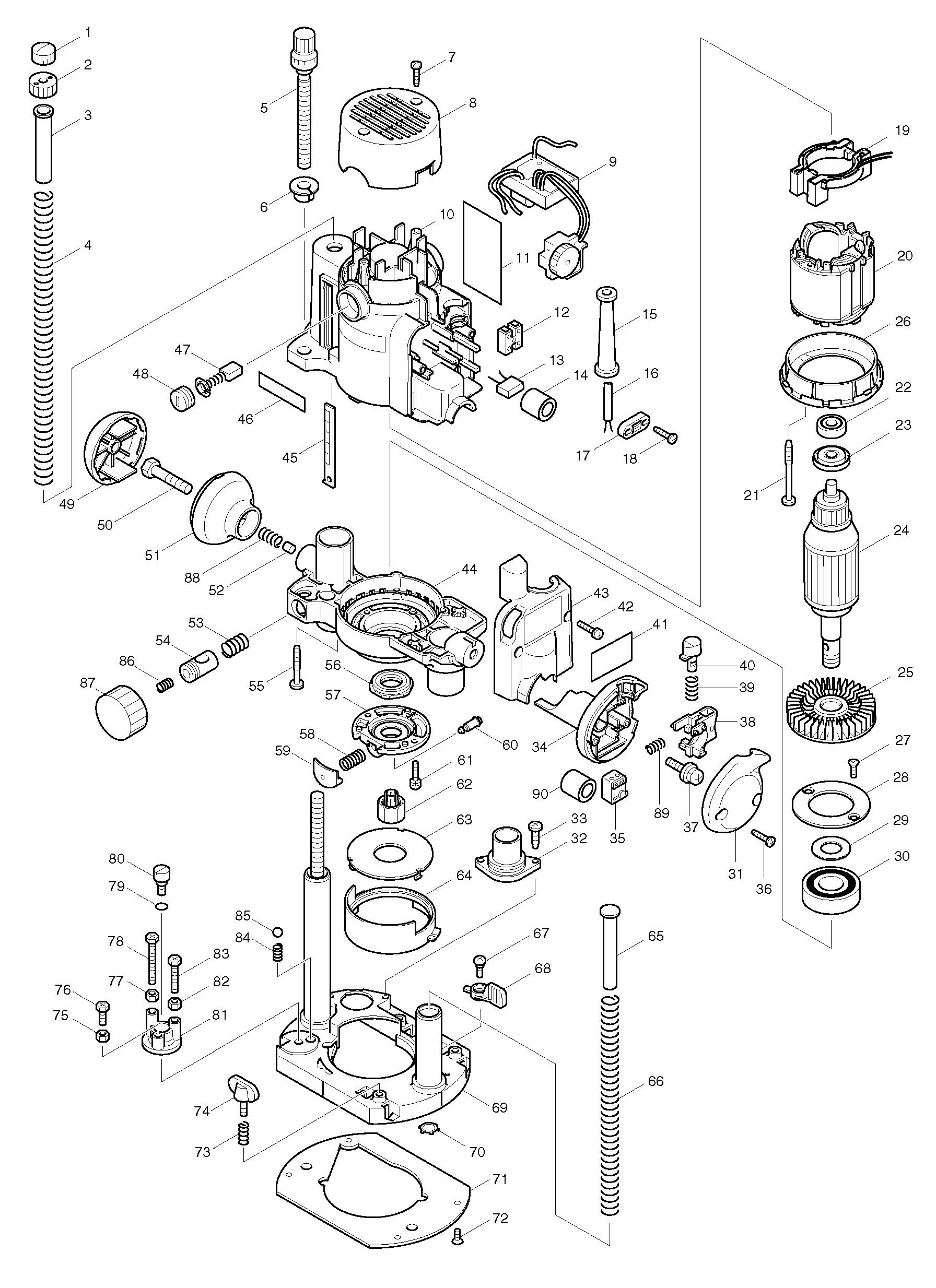

Disegni tecnici di Makita RP1110C
Elenco parti di Makita RP1110C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Dado a cappuccio m10 | ||||
| 001 | 252643-6 | 2.40 | 2.93 | |
| Dado in nylon M10 | ||||
| 002 | 410129-8 | 2.40 | 2.93 | |
| Asta | ||||
| 003 | 417320-9 | 2.40 | 2.93 | |
| Molla a compressione 13 | ||||
| 004 | 233287-1 | 2.40 | 2.93 | |
| Bullone di regolazione profondità | ||||
| 005 | 265739-4 | 13.20 | 16.10 | |
| Anello di profondità | ||||
| 006 | 417247-3 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 007 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 008 | 417239-2 | 8.40 | 10.25 | |
| Circuito di controllo della velocità | ||||
| 009 | 631406-7 | 56.10 | 68.44 | |
| Custodia del motore | ||||
| 010 | 152618-4 | 33.00 | 40.26 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 010A | 644501-4 | 2.40 | 2.93 | |
| Molla dello statore Cb5 | ||||
| 010B | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 010C | 654501-6 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010C10 | 643708-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 852315-9 | |||
| Blocco terminale | ||||
| 012 | 654531-7 | 2.10 | 2.56 | |
| Condensatore 0,22uF | ||||
| 013 | 645190-8 | 2.40 | 2.93 | |
| Anello di spugna | ||||
| 014 | 685722-9 | 2.40 | 2.93 | |
| Passacavo 8-110 | ||||
| 015 | 682559-5 | 1.20 | 1.46 | |
| Passacavo 10 | ||||
| 015 | 682566-8 | 1.20 | 1.46 | |
| Passacavo 10 | ||||
| 015-1 | 682566-8 | 1.20 | 1.46 | |
| Passacavo 10 | ||||
| 015-2 | 682566-8 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 016 | 695123-3 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016-1 | 665890-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 016-2 | 665890-4 | |||
| Staffa di serraggio | ||||
| 017 | 687124-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017-1 | 687052-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 017-2 | 687052-4 | |||
| Vite di rubinetto 4x18 | ||||
| 018 | 265A48-7 | 1.00 | 1.22 | |
| Campo | ||||
| 019 | 638000-6 | 4.80 | 5.86 | |
| Molla del statore | ||||
| 019A | 654197-3 | 1.00 | 1.22 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 019B | 654501-6 | 0.83 | 1.01 | |
| CAMPO | ||||
| 020 | 634363-8 | 28.60 | 34.89 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 021 | 266095-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 022 | 210005-4 | 4.80 | 5.86 | |
| Anello di isolamento | ||||
| 023 | 681650-6 | 6.00 | 7.32 | |
| Indotto | ||||
| 024 | 516398-0 | 72.60 | 88.57 | |
| Ventilatore 70 Rp0910 | ||||
| 025 | 240034-3 | 4.80 | 5.86 | |
| Piastra intermedia Rp0910 | ||||
| 026 | 413078-8 | 3.60 | 4.39 | |
| Vite a svasatura M4x14 | ||||
| 027 | 251295-0 | 1.00 | 1.22 | |
| Blocco cuscinetto 50 | ||||
| 028 | 285657-0 | 2.40 | 2.93 | |
| Rondella 17 | ||||
| 029 | 267114-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6203dw | ||||
| 030 | 211278-2 | 9.60 | 11.71 | |
| Copertura dell'interruttore | ||||
| 031 | 417251-2 | 9.60 | 11.71 | |
| Piede di estrazione della polvere | ||||
| 032 | 417256-2 | 2.40 | 2.93 | |
| Vite 4x14 | ||||
| 033 | 911121-2 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 033 | 266034-5 | 1.00 | 1.22 | |
| Maniglia laterale dell'interruttore | ||||
| 034 | 417250-4 | 6.00 | 7.32 | |
| Interruttore Sw-45 | ||||
| 035 | 651834-0 | 8.40 | 10.25 | |
| Vite di rubinetto 4x18 | ||||
| 036 | 265A48-7 | 1.00 | 1.22 | |
| Vite 6x20 | ||||
| 037 | 911333-7 | 1.00 | 1.22 | |
| Estrattore dell'interruttore | ||||
| 038 | 417254-6 | 3.60 | 4.39 | |
| Molla di compressione 8 | ||||
| 039 | 233288-9 | 1.20 | 1.46 | |
| Pulsante di rilascio | ||||
| 040 | 417255-4 | 2.40 | 2.93 | |
| Etichetta indicatrice | ||||
| 041 | 816361-6 | 2.40 | 2.93 | |
| Vite 4X18 | ||||
| 042 | 911133-5 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 043 | 417240-7 | 10.80 | 13.18 | |
| Supporto del motore | ||||
| 044 | 152619-2 | 69.30 | 84.55 | |
| Scala | ||||
| 045 | 816792-9 | 3.60 | 4.39 | |
| Etichetta Makita | ||||
| 046 | 819063-3 | 2.40 | 2.93 | |
| Set di spazzole di carbone CB-303 | ||||
| 047 | 194996-6 | 6.00 | 7.32 | |
| Cappuccio porta spazzola di carbone | ||||
| 048 | 643515-0 | 1.00 | 1.22 | |
| Cappuccio di copertura per pulsante | ||||
| 049 | 417249-9 | 8.40 | 10.25 | |
| Bullone esagonale M8 X 35 | ||||
| 050 | 265479-4 | 1.20 | 1.46 | |
| PULSANTE | ||||
| 051 | 417248-1 | 8.40 | 10.25 | |
| Bullone di bloccaggio | ||||
| 052 | 323856-7 | 2.40 | 2.93 | |
| Molla a compressione 12 | ||||
| 053 | 231231-2 | 1.00 | 1.22 | |
| Busso Dado + Manopola Cpl | ||||
| 054 | 153476-1 | 10.80 | 13.18 | |
| Busso Dado + Manopola Cpl | ||||
| 054-1 | 153476-1 | 10.80 | 13.18 | |
| Busso Dado + Manopola Cpl | ||||
| 054-2 | 153476-1 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 266012-5 | |||
| Coperchio del cuscinetto | ||||
| 056 | 285701-3 | 7.20 | 8.78 | |
| Coperchio del alloggiamento del cuscinetto | ||||
| 057 | 317365-6 | 10.80 | 13.18 | |
| Molla di compressione 8 | ||||
| 058 | 233376-2 | 1.00 | 1.22 | |
| Pulsante AGC 18 | ||||
| 059 | 417253-8 | 2.40 | 2.93 | |
| Spina 4 | ||||
| 060 | 256437-1 | 1.20 | 1.46 | |
| Vite 4X18 | ||||
| 061 | 911133-5 | 1.00 | 1.22 | |
| SPANTANGSET 8MM BOVENFREES | ||||
| 062 | 193178-7 | 20.00 | 24.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062C10 | 763652-5 | |||
| Cappuccio guida polvere | ||||
| 063 | 417246-5 | 2.40 | 2.93 | |
| Guida della polvere | ||||
| 064 | 417245-7 | 3.60 | 4.39 | |
| Perno di guida | ||||
| 065 | 417252-0 | 2.40 | 2.93 | |
| Molla di pressione 11 * | ||||
| 066 | 233286-3 | 2.40 | 2.93 | |
| Vite a croce 4x11 | ||||
| 067 | 265028-7 | 1.20 | 1.46 | |
| Asta di Blocco | ||||
| 068 | 417257-0 | 2.40 | 2.93 | |
| Tampone per piedi | ||||
| 069 | 152617-6 | 88.00 | 107.36 | |
| Rondella di bloccaggio 5 | ||||
| 069A | 253811-4 | 1.00 | 1.22 | |
| Vite 4x14 | ||||
| 069A | 911123-8 | 1.00 | 1.22 | |
| Bullone 5x10 | ||||
| 069B | 266016-7 | 3.60 | 4.39 | |
| Piastra di bloccaggio 16 Rp0910 | ||||
| 070 | 259037-6 | 1.00 | 1.22 | |
| Piastra di piede | ||||
| 071 | 413079-6 | 8.40 | 10.25 | |
| Vite a testa svasata 4x10 | ||||
| 072 | 912112-6 | 1.00 | 1.22 | |
| Molla di compressione 7 | ||||
| 073 | 231240-1 | 1.00 | 1.22 | |
| Vite 5x15 | ||||
| 074 | 265740-9 | 3.60 | 4.39 | |
| Bullone ad ali Hr2410 | ||||
| 074-1 | 265720-5 | 2.40 | 2.93 | |
| Bullone ad ali Hr2410 | ||||
| 074-2 | 265720-5 | 2.40 | 2.93 | |
| Dado Esagonale M5 | ||||
| 075 | 931202-6 | 1.00 | 1.22 | |
| Bullone esagonale 5x16 | ||||
| 076 | 265333-2 | 1.00 | 1.22 | |
| Bullone esagonale m5x14 | ||||
| 076-1 | 265586-3 | 1.00 | 1.22 | |
| Dado Esagonale M5 | ||||
| 077 | 931202-6 | 1.00 | 1.22 | |
| Bullone di campo M5x40 | ||||
| 078 | 265336-6 | 1.00 | 1.22 | |
| Bullone esagonale m5x20 | ||||
| 078-1 | 265587-1 | 1.00 | 1.22 | |
| Anello O 8 | ||||
| 079 | 213030-4 | 1.00 | 1.22 | |
| Vite a croce M6 | ||||
| 080 | 251467-7 | 3.60 | 4.39 | |
| Fermo di profondità | ||||
| 081 | 315931-3 | 6.00 | 7.32 | |
| Dado Esagonale M5 | ||||
| 082 | 931202-6 | 1.00 | 1.22 | |
| Bullone esagonale 5x28 | ||||
| 083 | 265335-8 | 1.00 | 1.22 | |
| Bullone esagonale m5x20 | ||||
| 083-1 | 265587-1 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 084 | 231419-4 | 1.20 | 1.46 | |
| Palla di acciaio 7.1 | ||||
| 085 | 216009-4 | 1.00 | 1.22 | |
| Pallina di acciaio 7.0 | ||||
| 085 | 216022-2 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 086 | 231419-4 | 1.20 | 1.46 | |
| Busso Dado + Manopola Cpl | ||||
| 087 | 153476-1 | 10.80 | 13.18 | |
| Molla di compressione 8 | ||||
| 088 | 233288-9 | 1.20 | 1.46 | |
| Molla di compressione 7 | ||||
| 089 | 233127-3 | 1.20 | 1.46 | |
| Anello di spugna | ||||
| 090 | 685722-9 | 2.40 | 2.93 | |
