Qui troverai tutte le parti e i disegni disponibili di “Makita PM4601SC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

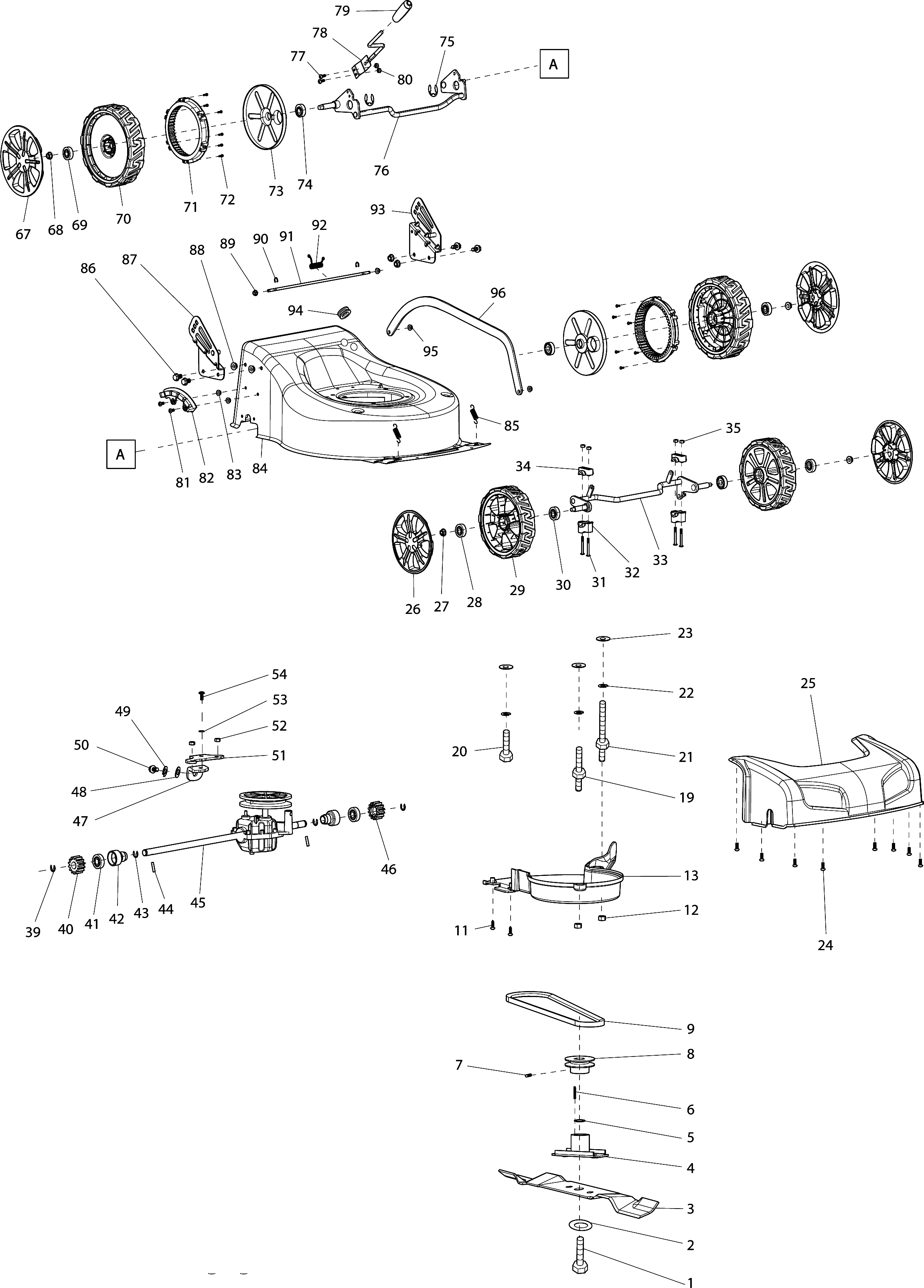

Disegni tecnici di Makita PM4601SC
Elenco parti di Makita PM4601SC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01 | 671001078 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| A02 | DA00000584 | |||
| Bullone della lama Pm-462C A | ||||
| 001 | DA00000528 | 2.40 | 2.93 | |
| Rivetto | ||||
| 002 | 671010730 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 671001451 | |||
| CIRKELMES 460X55X4MM | ||||
| 003-1 | DA00001274 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 671015252 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 005 | DA00000979 | |||
| Cuneo Plm4120N A | ||||
| 006 | DA00000535 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | DA00000598 | |||
| Puleggia, transm. di tensione 45 | ||||
| 008 | 671004002 | 13.20 | 16.10 | |
| Cinghia V 752mm | ||||
| 009 | 671002043 | 11.00 | 13.42 | |
| Vite M5X16 | ||||
| 011 | 671001037 | 1.00 | 1.22 | |
| Dado di bloccaggio esagonale M8 | ||||
| 012 | 671005008 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 013 | 671658001 | |||
| Bullone "spec" | ||||
| 019 | DA00000617 | 1.20 | 1.46 | |
| Bullone | ||||
| 020 | DA00000586 | 1.20 | 1.46 | |
| Vite M8x60x17 | ||||
| 021 | 671003024 | 4.80 | 5.86 | |
| Rondella elastica | ||||
| 022 | DA00000832 | 1.00 | 1.22 | |
| Rivetto 8 | ||||
| 023 | 671007007 | 1.20 | 1.46 | |
| Parker St4.2x10 | ||||
| 024 | DA00000911 | 1.00 | 1.22 | |
| Tappo | ||||
| 025 | 671659001 | 14.30 | 17.45 | |
| Coprimozzo 7" | ||||
| 026 | 671001176 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | DA00000537 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | DA00000538 | |||
| Ruota 7" | ||||
| 029 | 671020150 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | DA00000538 | |||
| Estrattore m6x45 | ||||
| 031 | 671002028 | 1.20 | 1.46 | |
| BLOCCO CUSCINETTO | ||||
| 032 | 671418001 | 2.40 | 2.93 | |
| BARRA TOMMY | ||||
| 033 | 671001786 | 22.00 | 26.84 | |
| BLOCCO CUSCINETTO | ||||
| 034 | 671445001 | 2.40 | 2.93 | |
| Dado | ||||
| 035 | DA00000549 | 1.00 | 1.22 | |
| Vite M6x12 | ||||
| 036 | 671002019 | 1.20 | 1.46 | |
| Anello di montaggio asse ruota Plm4120N A | ||||
| 037 | DA00000542 | 1.20 | 1.46 | |
| Dado a flangia | ||||
| 038 | DA00000543 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039 | DA00000604 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | DA00000607 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | DA00000609 | |||
| Alloggiamento del cuscinetto | ||||
| 042 | DA00000610 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | DA00000604 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 044 | DA00000597 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 671502016 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | DA00000605 | |||
| PIASTRA DI MONTAGGIO | ||||
| 047 | DA00000915 | 3.60 | 4.39 | |
| Rivetto 8 | ||||
| 048 | 671007007 | 1.20 | 1.46 | |
| Rondella elastica | ||||
| 049 | DA00000832 | 1.00 | 1.22 | |
| Bullone Flangia | ||||
| 050 | DA00000562 | 1.20 | 1.46 | |
| Piastra di montaggio | ||||
| 051 | 671001460 | 3.60 | 4.39 | |
| Dado di bloccaggio esagonale M5 | ||||
| 052 | 671005011 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | DA00000864 | |||
| Vite M6x12 | ||||
| 054 | 671002019 | 1.20 | 1.46 | |
| Cappuccio copriruota | ||||
| 067 | DA00000536 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 068 | DA00000537 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | DA00000538 | |||
| Ruota posteriore | ||||
| 070 | 671020300 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 071 | DA00000849 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | DA00000603 | |||
| Copriruota | ||||
| 073 | DA00000606 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | DA00000538 | |||
| Anello di bloccaggio | ||||
| 075 | DA00000612 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 671144602 | |||
| Bullone filettato M5X14Mm A | ||||
| 077 | DA00000912 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 078 | 671001430 | |||
| Manicotto della maniglia | ||||
| 079 | 671001029 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079-1 | DA00001073 | |||
| Dado di bloccaggio esagonale M5 | ||||
| 080 | 671005011 | 1.20 | 1.46 | |
| Vite M6x12 | ||||
| 081 | 671002019 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | DA00000787 | |||
| Dado a flangia | ||||
| 083 | DA00000543 | 1.00 | 1.22 | |
| Piano di taglio rosso | ||||
| 084 | 671001526 | 161.70 | 197.27 | |
| Molla di estensione | ||||
| 085 | 671011125 | 1.20 | 1.46 | |
| Bullone Flangia | ||||
| 086 | DA00000562 | 1.20 | 1.46 | |
| Staffa di montaggio L rosso | ||||
| 087 | 671001213 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | DA00000537 | |||
| Dado a flangia | ||||
| 089 | DA00000543 | 1.00 | 1.22 | |
| Morsetto per coperchio protettivo | ||||
| 090 | 671009017 | 1.20 | 1.46 | |
| Staffa di rinforzo | ||||
| 091 | 671001518 | 4.80 | 5.86 | |
| Molla | ||||
| 092 | 671011101 | 1.20 | 1.46 | |
| Staffa di montaggio R rosso | ||||
| 093 | 671001212 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | 671800104 | |||
| Dado | ||||
| 095 | DA00000549 | 1.00 | 1.22 | |
| Braccio di collegamento 528Mm PM4600S A | ||||
| 096 | 671001440 | 14.30 | 17.45 | |
| Rondella di montaggio | ||||
| 097 | 671001353 | 2.40 | 2.93 | |
| Coperchio di cattura dell'erba | ||||
| 098 | 671468001 | 15.40 | 18.79 | |
| Supporto borsa erbaccia | ||||
| 099 | 671001443 | 18.70 | 22.81 | |
| Rivetto 4mm | ||||
| 100 | DA00000025 | 1.00 | 1.22 | |
| Rivetto 4mm | ||||
| 100-1 | DA00000025 | 1.00 | 1.22 | |
| Piastra dell'albero Dlm380 A | ||||
| 101 | DA00000335 | 1.00 | 1.22 | |
| Piastra dell'albero Dlm380 A | ||||
| 101-1 | DA00000335 | 1.00 | 1.22 | |
| Parker ST5x12 | ||||
| 102 | DA00000888 | 1.00 | 1.22 | |
| Parker CK 5X16Mm Em461S A | ||||
| 103 | 671105502 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103-1 | DA00000326 | |||
| Coperchio superiore | ||||
| 104 | 671467001 | 16.50 | 20.13 | |
| Maniglia del raccogli erba | ||||
| 105 | 671454001 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | DA00000966 | |||
| Dado | ||||
| 107 | DA00000563 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 108 | DA00000564 | 1.20 | 1.46 | |
| Rivetto 8 | ||||
| 109 | 671007007 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | DA00000880 | |||
| Supporto cavo acceleratore Plm4630 A | ||||
| 111 | 671611001 | 1.20 | 1.46 | |
| Barra di spinta "sotto" | ||||
| 112 | 671001606 | 22.00 | 26.84 | |
| Dado | ||||
| 113 | DA00000563 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 114 | DA00000564 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | DA00000565 | |||
| Vite a testa piatta | ||||
| 116 | DA00000569 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | DA00000577 | |||
| Guidacavo Plm4120N * | ||||
| 118 | DA00000579 | 2.40 | 2.93 | |
| Rondella piana | ||||
| 119 | DA00000574 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | DA00000864 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | DA00000575 | |||
| Supporto cavo acceleratore Plm4630 A | ||||
| 122 | 671611001 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 123 | 671006082 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 671001137 | |||
| Rondella piana | ||||
| 125 | DA00000574 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 126 | DA00000864 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 127 | DA00000575 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 128 | DA00000575 | |||
| Piatto di montaggio cavo Plm4120N A | ||||
| 129 | DA00000573 | 1.20 | 1.46 | |
| Set di cavi di controllo PLM5113N2 | ||||
| 130 | DA00000977 | 8.40 | 10.25 | |
| Kit di cavi "trazione" | ||||
| 131 | 671001113 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | DA00000577 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 149 | 671002001 | |||
| Rondella di montaggio | ||||
| 150 | 671001524 | 2.40 | 2.93 | |
| Leva frizione | ||||
| 151 | DA00000961 | 8.40 | 10.25 | |
| Leva di azionamento Pm-4621N A | ||||
| 152 | DA00000964 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 153 | DA00000537 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 154 | 671003012 | |||
| Piastra di montaggio | ||||
| 155 | 671010830 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 156 | DA00000603 | |||
| Piastra di pressione ISC 240 completa | ||||
| 157 | 671317001 | 1.20 | 1.46 | |
| Molla | ||||
| 158 | 671011005 | 2.40 | 2.93 | |
| Bottone di fissaggio | ||||
| 159 | 671316004 | 1.20 | 1.46 | |
| MULCHPLUG | ||||
| 160 | 671660001 | 8.00 | 9.76 | |
