Qui troverai tutte le parti e i disegni disponibili di “Makita PLM5600N”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

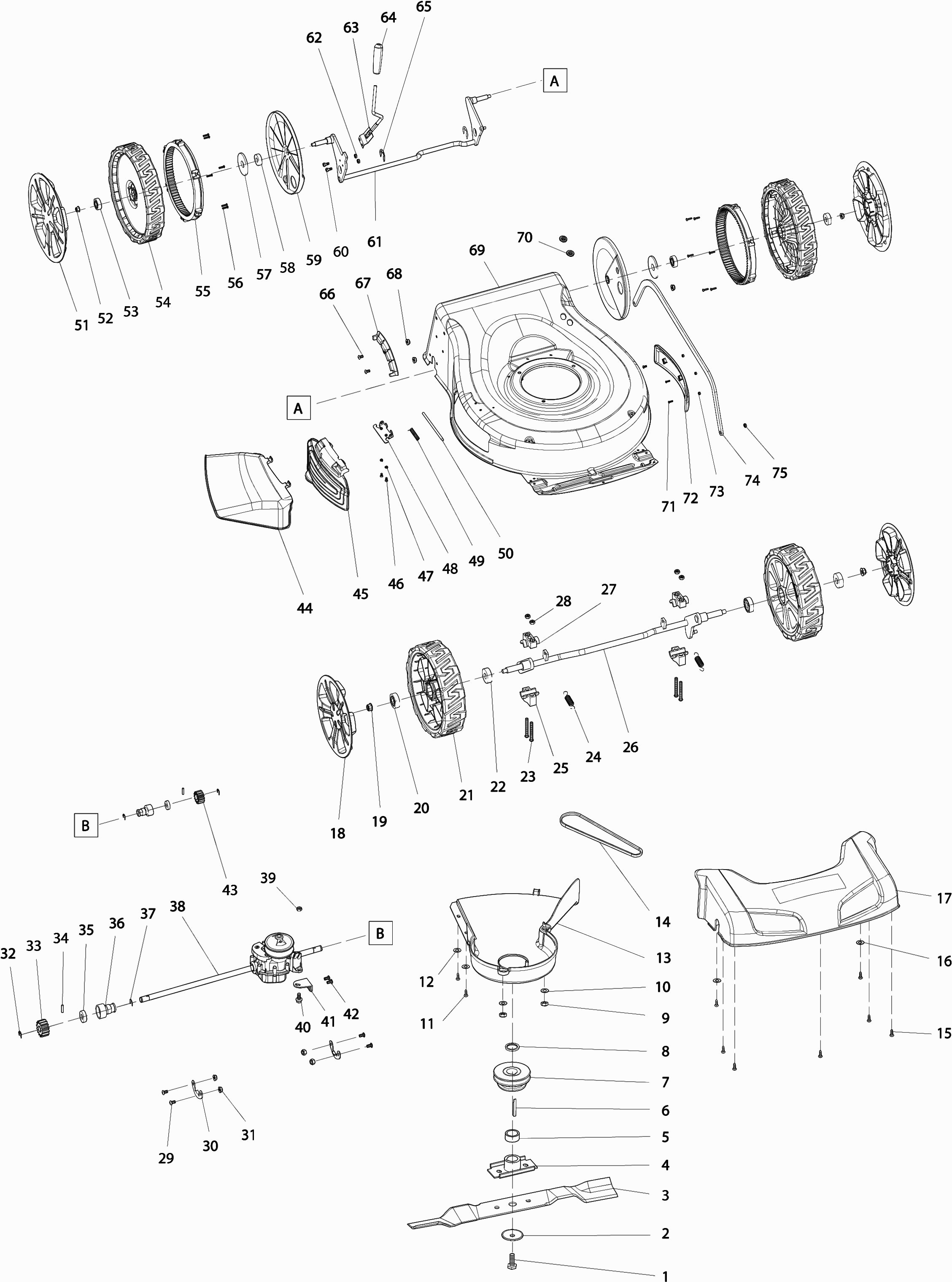

Disegni tecnici di Makita PLM5600N
Elenco parti di Makita PLM5600N
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone della lama Pm-462C A | ||||
| 001 | DA00000528 | 2.40 | 2.93 | |
| Rivetto | ||||
| 002 | 671010730 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 003 | 671002532 | |||
| CIRKELMES 560X55X4MM | ||||
| 003-1 | DA00001275 | 15.00 | 18.30 | |
| Porta Lama | ||||
| 004 | DA00000857 | 11.00 | 13.42 | |
| Boccola di riempimento 22,2x10,5x7mm | ||||
| 005 | 671002093 | 1.20 | 1.46 | |
| Cuneo Plm4120N A | ||||
| 006 | DA00000535 | 1.20 | 1.46 | |
| PULEGGIA | ||||
| 007 | 671004019 | 51.70 | 63.07 | |
| Anello piatto PM-4602S | ||||
| 008 | 671002351 | 2.40 | 2.93 | |
| Dado di bloccaggio esagonale M8 | ||||
| 009 | 671005008 | 1.20 | 1.46 | |
| Rivetto 8 | ||||
| 010 | 671007007 | 1.20 | 1.46 | |
| Vite M5X16 | ||||
| 011 | 671001037 | 1.00 | 1.22 | |
| Scudo della cinghia a V | ||||
| 012 | 671560001 | 8.40 | 10.25 | |
| Scudo della cinghia a V | ||||
| 013 | 671560001 | 8.40 | 10.25 | |
| Parker ST5x12 | ||||
| 013 | DA00000888 | 1.00 | 1.22 | |
| Tappo | ||||
| 014 | 671825001 | 14.30 | 17.45 | |
| Cinghia V 817mm | ||||
| 014 | 671002065 | 13.20 | 16.10 | |
| Cinghia V 817mm | ||||
| 015 | 671002065 | 13.20 | 16.10 | |
| Vite M5X16 | ||||
| 015 | 671001037 | 1.00 | 1.22 | |
| Vite M6x12 | ||||
| 016 | 671002019 | 1.20 | 1.46 | |
| Tappo | ||||
| 017 | 671825001 | 14.30 | 17.45 | |
| Anello di montaggio asse ruota Plm4120N A | ||||
| 017 | DA00000542 | 1.20 | 1.46 | |
| Cappuccio copriruota | ||||
| 018 | DA00000536 | 3.60 | 4.39 | |
| Anello di bloccaggio | ||||
| 019 | 671090020 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | DA00000538 | |||
| Ruota posteriore | ||||
| 021 | 671020160 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | DA00000538 | |||
| Alloggiamento del cuscinetto | ||||
| 023 | DA00000610 | 4.80 | 5.86 | |
| Azione | ||||
| 024 | 671502027 | 125.40 | 152.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 671076001 | |||
| Albero "anteriore" | ||||
| 026 | 671002295 | 52.80 | 64.42 | |
| BLOCCO CUSCINETTO | ||||
| 027 | 671445001 | 2.40 | 2.93 | |
| Cappuccio copriruota | ||||
| 028 | DA00000536 | 3.60 | 4.39 | |
| Dado | ||||
| 028 | DA00000549 | 1.00 | 1.22 | |
| Dado esagonale M8 | ||||
| 029 | 671005028 | 1.20 | 1.46 | |
| Vite M6x12 | ||||
| 029 | 671002019 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 030 | 211129-9 | 8.40 | 10.25 | |
| Anello di montaggio asse ruota Plm4120N A | ||||
| 030 | DA00000542 | 1.20 | 1.46 | |
| Ruota posteriore | ||||
| 031 | 671020160 | 19.80 | 24.16 | |
| Dado a flangia | ||||
| 031 | DA00000543 | 1.00 | 1.22 | |
| Albero "anteriore" | ||||
| 032 | 671002295 | 52.80 | 64.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 033 | DA00000607 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 034 | DA00000597 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | DA00000609 | |||
| Alloggiamento del cuscinetto | ||||
| 036 | DA00000610 | 4.80 | 5.86 | |
| BLOCCO CUSCINETTO | ||||
| 036 | 671445001 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | DA00000604 | |||
| Azione | ||||
| 038 | 671502027 | 125.40 | 152.99 | |
| Leva (a) Vb13y | ||||
| 038 | 671065001 | 11.00 | 13.42 | |
| Coperchio laterale | ||||
| 039 | 671406001 | 8.40 | 10.25 | |
| Dado | ||||
| 039 | DA00000549 | 1.00 | 1.22 | |
| Vite m5x12 | ||||
| 040 | DA00000840 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 671080040 | |||
| Piastra di montaggio Plm5600N A | ||||
| 042 | 671021830 | 2.40 | 2.93 | |
| Bullone | ||||
| 042 | DA00000553 | 1.00 | 1.22 | |
| Molla di tiro | ||||
| 043 | 671111300 | 2.40 | 2.93 | |
| Leva (a) Vb13y | ||||
| 044 | 671065001 | 11.00 | 13.42 | |
| BARRA TOMMY | ||||
| 044 | 671001019 | 3.60 | 4.39 | |
| Coperchio laterale | ||||
| 045 | 671406001 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 671416001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 671080040 | |||
| Rondella 5mm A | ||||
| 047-1 | DA00000198 | 1.00 | 1.22 | |
| Asta di collegamento | ||||
| 048 | 671002292 | 10.80 | 13.18 | |
| Piastra di montaggio Plm5600N A | ||||
| 048 | 671021830 | 2.40 | 2.93 | |
| Cappuccio di copertura ruota posteriore | ||||
| 049 | 671001322 | 9.60 | 11.71 | |
| Molla di tiro | ||||
| 049 | 671111300 | 2.40 | 2.93 | |
| Ruota posteriore | ||||
| 050 | 671002021 | 30.80 | 37.58 | |
| BARRA TOMMY | ||||
| 050 | 671001019 | 3.60 | 4.39 | |
| INGRANAGGIO | ||||
| 051 | 671200010 | 11.00 | 13.42 | |
| Cappuccio di copertura ruota posteriore | ||||
| 051 | 671001322 | 9.60 | 11.71 | |
| Vite Parker 4x16 | ||||
| 052 | 671001005 | 1.20 | 1.46 | |
| Anello di carrozzeria 20mm | ||||
| 053 | 671007065 | 2.40 | 2.93 | |
| Ruota posteriore | ||||
| 054 | 671002021 | 30.80 | 37.58 | |
| Coperchio ruota 11" | ||||
| 054 | 671251800 | 8.40 | 10.25 | |
| INGRANAGGIO | ||||
| 055 | 671200010 | 11.00 | 13.42 | |
| VITE C M4X35 | ||||
| 055 | 671002030 | 1.20 | 1.46 | |
| Asse per ruota posteriore | ||||
| 056 | 671002296 | 29.70 | 36.23 | |
| Maniglia per regolazione dell'altezza | ||||
| 057 | DA00001077 | 8.40 | 10.25 | |
| Anello di carrozzeria 20mm | ||||
| 057 | 671007065 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | DA00000538 | |||
| Coperchio ruota 11" | ||||
| 059 | 671251800 | 8.40 | 10.25 | |
| Piastra di regolazione dell'altezza | ||||
| 060 | DA00000791 | 6.00 | 7.32 | |
| VITE C M4X35 | ||||
| 060 | 671002030 | 1.20 | 1.46 | |
| Piatto di taglio | ||||
| 061 | 671001690 | 178.20 | 217.40 | |
| Asse per ruota posteriore | ||||
| 061 | 671002296 | 29.70 | 36.23 | |
| Dado | ||||
| 062 | DA00000549 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 063 | DA00000879 | 4.80 | 5.86 | |
| Molla Destra Pm-5600S3 | ||||
| 063 | 671011229 | 2.40 | 2.93 | |
| Asta di montaggio Pm-5600S3 | ||||
| 064 | 671001484 | 3.60 | 4.39 | |
| Manica del manico DLM460 A | ||||
| 064-1 | DA00001058 | 3.60 | 4.39 | |
| Molla Sinistra Pm-5600S3 | ||||
| 065 | 671011228 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 065 | DA00000612 | 1.00 | 1.22 | |
| Bullone di blocco M8X35mm PM-462C P | ||||
| 066 | DA00000839 | 1.20 | 1.46 | |
| Vite M6x12 | ||||
| 066 | 671002019 | 1.20 | 1.46 | |
| Piastra di regolazione dell'altezza | ||||
| 067 | DA00000791 | 6.00 | 7.32 | |
| Dado a flangia | ||||
| 068 | DA00000543 | 1.00 | 1.22 | |
| Piatto di taglio | ||||
| 069 | 671001690 | 178.20 | 217.40 | |
| PULSANTE | ||||
| 069 | DA00000564 | 1.20 | 1.46 | |
| Dado | ||||
| 070 | DA00000563 | 1.00 | 1.22 | |
| Staffa L Plm5600 | ||||
| 071 | 671018260 | 10.80 | 13.18 | |
| Paraurti Pm5600S3R A | ||||
| 072 | DA00000878 | 4.80 | 5.86 | |
| Supporto cavo acceleratore Plm4630 A | ||||
| 072 | 671611001 | 1.20 | 1.46 | |
| DADO AUTOBLOCCANTE M4 PLM5600N * | ||||
| 073 | 671005014 | 1.20 | 1.46 | |
| Asta di collegamento | ||||
| 074 | 671002292 | 10.80 | 13.18 | |
| Vite Met.M8X58Mm Plm5600N | ||||
| 074 | 671061650 | 2.40 | 2.93 | |
| Staffa della maniglia inferiore | ||||
| 075 | 671001869 | 26.40 | 32.21 | |
| Dado | ||||
| 075 | DA00000549 | 1.00 | 1.22 | |
| MULCHPLUG | ||||
| 076 | 671315001 | 19.00 | 23.18 | |
| Guidacavo Plm4120N * | ||||
| 077 | DA00000579 | 2.40 | 2.93 | |
| Piastra di pressione ISC 240 completa | ||||
| 078 | 671317001 | 1.20 | 1.46 | |
| Molla | ||||
| 079 | 671011005 | 2.40 | 2.93 | |
| Rondella di bloccaggio A | ||||
| 079 | DA00000576 | 1.00 | 1.22 | |
| Bottone di fissaggio | ||||
| 080 | 671316004 | 1.20 | 1.46 | |
| Bullone esagonale M6 | ||||
| 080 | 164060000K | 1.20 | 1.46 | |
| Molla Destra Pm-5600S3 | ||||
| 081 | 671011229 | 2.40 | 2.93 | |
| Cavo di controllo | ||||
| 082 | 671001242 | 30.80 | 37.58 | |
| Asta di montaggio Pm-5600S3 | ||||
| 082 | 671001484 | 3.60 | 4.39 | |
| Cavo dell'acceleratore | ||||
| 083 | 671001243 | 30.80 | 37.58 | |
| Molla Sinistra Pm-5600S3 | ||||
| 083 | 671011228 | 2.40 | 2.93 | |
| Coperchio di espulsione | ||||
| 084 | 671004613 | 13.20 | 16.10 | |
| Vite Parker 4x12 mm | ||||
| 085 | 671010710 | 1.00 | 1.22 | |
| Coperchio di espulsione | ||||
| 086 | 671385001 | 3.60 | 4.39 | |
| Bullone esagonale m8x35 | ||||
| 086 | 671006029 | 1.00 | 1.22 | |
| Raccoglitore di erba | ||||
| 087 | 671137909 | 30.80 | 37.58 | |
| Pezzo di fissaggio Plm4630 | ||||
| 087 | 671990001 | 2.40 | 2.93 | |
| Staffa della sacca da erba | ||||
| 088 | 671001382 | 34.10 | 41.60 | |
| Giunto leva gas | ||||
| 088 | 671989001 | 2.40 | 2.93 | |
| Bullone 4,2x18mm | ||||
| 089 | 671001032 | 1.20 | 1.46 | |
| Vite M4x8 | ||||
| 089 | 671002025 | 1.20 | 1.46 | |
| Coperchio di cattura dell'erba | ||||
| 090 | 671409001 | 28.60 | 34.89 | |
| Rivetto | ||||
| 090 | 671007070 | 1.20 | 1.46 | |
| Piatto di montaggio cavo Plm4120N A | ||||
| 091 | DA00000573 | 1.20 | 1.46 | |
| Vite M5X16 | ||||
| 091 | 671001037 | 1.00 | 1.22 | |
| Staffa della sacca da erba | ||||
| 092 | 671384001 | 4.80 | 5.86 | |
| Vite Parker 4x12 mm | ||||
| 092 | 671010710 | 1.00 | 1.22 | |
| Raccoglitore di erba | ||||
| 093 | DA00000882 | 77.00 | 93.94 | |
| Coperchio della scatola dell'interruttore | ||||
| 093 | 671827001 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | DA00000880 | |||
| Bullone Flangia | ||||
| 095 | DA00000562 | 1.20 | 1.46 | |
| Dado a flangia | ||||
| 096 | DA00000543 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 097 | 671471001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | DA00000537 | |||
| Coperchio della scatola dell'interruttore | ||||
| 099 | 671828001 | 3.60 | 4.39 | |
| Rivetto 8 | ||||
| 100 | 671007007 | 1.20 | 1.46 | |
| Maniglia d'azione | ||||
| 101 | 671020110 | 16.50 | 20.13 | |
| PULSANTE | ||||
| 101 | DA00000564 | 1.20 | 1.46 | |
| Barra di spinta Pm5600S3R A | ||||
| 102 | 671001868 | 38.75 | 47.28 | |
| Dado | ||||
| 102 | DA00000563 | 1.00 | 1.22 | |
| Staffa L Plm5600 | ||||
| 103 | 671018260 | 10.80 | 13.18 | |
| Maniglia del freno motore | ||||
| 104 | 671020120 | 3.60 | 4.39 | |
| Dado | ||||
| 104 | DA00000563 | 1.00 | 1.22 | |
| Vite M8x60x17 | ||||
| 105 | 671003024 | 4.80 | 5.86 | |
| PULSANTE | ||||
| 105 | DA00000564 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | DA00000565 | |||
| Vite a testa piatta | ||||
| 107 | DA00000569 | 2.40 | 2.93 | |
| Vite speciale M8x17x35 | ||||
| 107 | 671003044 | 2.40 | 2.93 | |
| Staffa della maniglia inferiore | ||||
| 108 | 671001869 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | DA00000577 | |||
| Coperchio di espulsione | ||||
| 110 | 671004613 | 13.20 | 16.10 | |
| Guidacavo Plm4120N * | ||||
| 110 | DA00000579 | 2.40 | 2.93 | |
| Coperchio di espulsione | ||||
| 111 | 671385001 | 3.60 | 4.39 | |
| Rondella piana | ||||
| 111 | DA00000574 | 1.00 | 1.22 | |
| Raccoglitore di erba | ||||
| 112 | 671137909 | 30.80 | 37.58 | |
| Staffa della sacca da erba | ||||
| 113 | 671001382 | 34.10 | 41.60 | |
| Cavo di controllo | ||||
| 114 | 671001242 | 30.80 | 37.58 | |
| Bullone 4,2x18mm | ||||
| 114 | 671001032 | 1.20 | 1.46 | |
| Coperchio di cattura dell'erba | ||||
| 115 | 671409001 | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 116 | 671007004 | |||
| MULCHPLUG | ||||
| 117 | 671315001 | 19.00 | 23.18 | |
| Piastra di pressione ISC 240 completa | ||||
| 118 | 671317001 | 1.20 | 1.46 | |
| Rondella piana | ||||
| 118 | DA00000574 | 1.00 | 1.22 | |
| Molla | ||||
| 119 | 671011005 | 2.40 | 2.93 | |
| Rondella di bloccaggio A | ||||
| 119-1 | DA00000576 | 1.00 | 1.22 | |
| Bottone di fissaggio | ||||
| 120 | 671316004 | 1.20 | 1.46 | |
| Staffa della sacca da erba | ||||
| 121 | 671384001 | 4.80 | 5.86 | |
| Rondella piana | ||||
| 122 | DA00000574 | 1.00 | 1.22 | |
| Piatto di montaggio cavo Plm4120N A | ||||
| 123 | DA00000573 | 1.20 | 1.46 | |
| Parker 4x12mm | ||||
| 124 | DA00000826 | 1.00 | 1.22 | |
| Coperchio della scatola dell'interruttore | ||||
| 125 | 671827001 | 3.60 | 4.39 | |
| Maniglia d'azione | ||||
| 126 | 671020110 | 16.50 | 20.13 | |
| Dado | ||||
| 126 | DA00000549 | 1.00 | 1.22 | |
| Cavo dell'acceleratore | ||||
| 127 | 671001243 | 30.80 | 37.58 | |
| Maniglia del freno motore | ||||
| 127 | 671020120 | 3.60 | 4.39 | |
| Leva Re | ||||
| 128 | DA00000870 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 671002279 | |||
| Cappuccio leva Re | ||||
| 130 | DA00000869 | 1.20 | 1.46 | |
| Parker 4,2x15mm | ||||
| 131 | DA00000873 | 1.00 | 1.22 | |
| Coperchio della scatola dell'interruttore | ||||
| 132 | 671828001 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | DA00000572 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 671006082 | |||
| Bullone esagonale m8x35 | ||||
| 135 | 671006029 | 1.00 | 1.22 | |
| Pezzo di fissaggio Plm4630 | ||||
| 136 | 671990001 | 2.40 | 2.93 | |
| Giunto leva gas | ||||
| 137 | 671989001 | 2.40 | 2.93 | |
| Vite M4x8 | ||||
| 138 | 671002025 | 1.20 | 1.46 | |
| Rivetto | ||||
| 139 | 671007070 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | DA00000575 | |||
| Barra di spinta Pm5600S3R A | ||||
| 141 | 671001868 | 38.75 | 47.28 | |
| Maniglia TSC 55 | ||||
| 142 | DA00000580 | 8.40 | 10.25 | |
| Leva di frizione Pm5600S3R | ||||
| 143 | 671002293 | 11.00 | 13.42 | |
| Maniglia del freno motore | ||||
| 144 | 671020120 | 3.60 | 4.39 | |
| Leva di trazione Pm5600S3R | ||||
| 145 | 671002294 | 10.80 | 13.18 | |
| Maniglia d'azione | ||||
| 146 | 671020110 | 16.50 | 20.13 | |
| Vite M8x60x17 | ||||
| 147 | 671003024 | 4.80 | 5.86 | |
| Bullone | ||||
| 148 | DA00000586 | 1.20 | 1.46 | |
| Bullone "spec" | ||||
| 149 | DA00000617 | 1.20 | 1.46 | |
| Raccoglitore di erba | ||||
| 150 | DA00000882 | 77.00 | 93.94 | |
| Rivetto quadro | ||||
| 150 | DA00000582 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 151 | DA00000537 | |||
