Qui troverai tutte le parti e i disegni disponibili di “Makita PLM4814”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

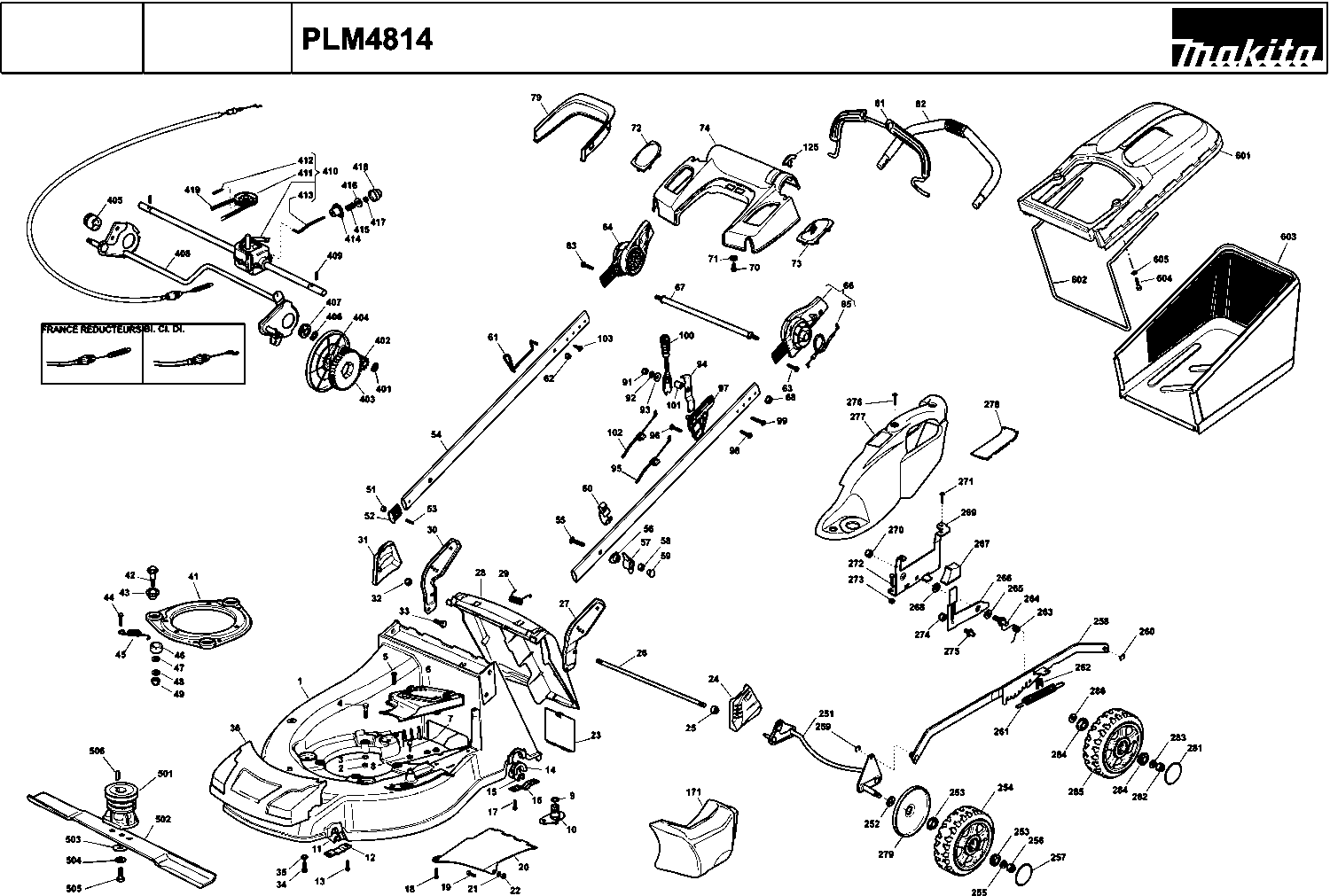

Disegni tecnici di Makita PLM4814
Elenco parti di Makita PLM4814
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piano di taglio in alluminio | ||||
| 001 | 664003515 | 713.90 | 870.96 | |
| Dado per il piano di taglio | ||||
| 002 | 664155000 | 2.40 | 2.93 | |
| Rivetto | ||||
| 003 | 664521350 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 004 | 664691800 | 2.40 | 2.93 | |
| Vite Plm5110 * | ||||
| 005 | 664728522 | 2.40 | 2.93 | |
| CAPPUCCIO PROTETTIVO | ||||
| 006 | 664060221 | 17.60 | 21.47 | |
| Vite Plm5110 * | ||||
| 007 | 664729600 | 2.40 | 2.93 | |
| Rivetto Um332 * | ||||
| 008 | 664523040 | 1.20 | 1.46 | |
| Anello O | ||||
| 009 | 664035000 | 16.50 | 20.13 | |
| Coppia del tubo | ||||
| 010 | 664034000 | 3.60 | 4.39 | |
| MANICOTTO FILETTATO | ||||
| 011 | 664038400 | 6.00 | 7.32 | |
| Piastra di montaggio | ||||
| 012 | 664545156 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 013 | 664731350 | 2.40 | 2.93 | |
| MANICOTTO FILETTATO | ||||
| 014 | 664038407 | 3.60 | 4.39 | |
| MANICOTTO FILETTATO | ||||
| 015 | 664038399 | 4.80 | 5.86 | |
| Piastra di montaggio | ||||
| 016 | 664545147 | 7.20 | 8.78 | |
| VITE C M4X35 | ||||
| 017 | 664731350 | 2.40 | 2.93 | |
| Vite Plm5110 * | ||||
| 018 | 664729600 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 019 | 664789000 | 2.40 | 2.93 | |
| Piastra di montaggio | ||||
| 020 | 664108205 | 34.10 | 41.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 664523020 | |||
| Dado per regolazione altezza | ||||
| 022 | 664154330 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 023 | 664595352 | |||
| Cappuccio protettivo "L" | ||||
| 024 | 664601003 | 10.80 | 13.18 | |
| Dado per il piano di taglio | ||||
| 025 | 664155000 | 2.40 | 2.93 | |
| Spillo | ||||
| 026 | 664517856 | 16.50 | 20.13 | |
| Staffa L Plm5110 | ||||
| 027 | 664778397 | 38.50 | 46.97 | |
| Coperchio di espulsione | ||||
| 028 | 664008050 | 77.00 | 93.94 | |
| Molla per coperchio di espulsione | ||||
| 029 | 664451000 | 10.80 | 13.18 | |
| Staffa R Plm5110 | ||||
| 030 | 664778396 | 38.50 | 46.97 | |
| Coperchio di protezione "r" | ||||
| 031 | 664601002 | 10.80 | 13.18 | |
| Dado per il piano di taglio | ||||
| 032 | 664155000 | 2.40 | 2.93 | |
| Vite Plm5110 * | ||||
| 033 | 664793301 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 034 | 664735402 | |||
| Rivetto Um332 * | ||||
| 035 | 664523040 | 1.20 | 1.46 | |
| Pannello frontale | ||||
| 036 | 664226109 | 29.70 | 36.23 | |
| Fondo flangia per motore | ||||
| 041 | 664207223 | 59.40 | 72.47 | |
| Spillo | ||||
| 042 | 664524329 | 10.80 | 13.18 | |
| Rivetto | ||||
| 043 | 664672201 | 16.50 | 20.13 | |
| Vite Plm4814 * | ||||
| 044 | 664729601 | 2.40 | 2.93 | |
| Molla | ||||
| 045 | 664450445 | 30.80 | 37.58 | |
| MANICOTTO FILETTATO | ||||
| 046 | 664250012 | 26.40 | 32.21 | |
| Rivetto Plm4814 * | ||||
| 047 | 664671651 | 8.40 | 10.25 | |
| Rivetto | ||||
| 048 | 664521350 | 2.40 | 2.93 | |
| Dado per il piano di taglio | ||||
| 049 | 664155000 | 2.40 | 2.93 | |
| Dado per regolazione | ||||
| 051 | 664154510 | 2.40 | 2.93 | |
| Cappuccio | ||||
| 052 | 664820071 | 4.80 | 5.86 | |
| Vite per barra di spinta Plm5110 * | ||||
| 053 | 664789450 | 13.20 | 16.10 | |
| Barra di spinta R-l sotto | ||||
| 054 | 664498105 | 99.00 | 120.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 664819110 | |||
| Rivetto | ||||
| 056 | 664680012 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 057 | 664399821 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 058 | 664293200 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 664820072 | |||
| Guida del cavo | ||||
| 060 | 664192003 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 664430316 | |||
| Dado per regolazione altezza | ||||
| 062 | 664154330 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 063 | 664728692 | 6.00 | 7.32 | |
| Pezzo di ginocchio destro | ||||
| 064 | 664745001 | 92.40 | 112.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 065A | 664000750 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 065B | 664000759 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 664745002 | |||
| Spinotto di rinforzo | ||||
| 067 | 664999537 | 34.10 | 41.60 | |
| Dado per il piano di taglio | ||||
| 068 | 664293201 | 3.60 | 4.39 | |
| VITE C M4X35 | ||||
| 070 | 664728691 | 1.00 | 1.22 | |
| Rivetto Um332 * | ||||
| 071 | 664523040 | 1.20 | 1.46 | |
| Cappuccio di copertura STM 1800 | ||||
| 072 | 664557161 | 6.00 | 7.32 | |
| Non più disponibile, nessuna sostituzione | ||||
| 073 | 664557163 | |||
| Pannello operatore | ||||
| 074 | 664120186 | 42.90 | 52.34 | |
| Cappuccio di copertura STM 1800 | ||||
| 079 | 664109544 | 16.50 | 20.13 | |
| Maniglia del freno motore | ||||
| 081 | 664003325 | 82.50 | 100.65 | |
| Non più disponibile, nessuna sostituzione | ||||
| 082 | 664006670 | |||
| Dado per regolazione altezza | ||||
| 091 | 664154330 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 092 | 664523020 | |||
| Rivetto Plm5110 * | ||||
| 093 | 664680013 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | 664551657 | |||
| Cavo del freno motore Honda | ||||
| 095 | 664000752 | 47.30 | 57.71 | |
| VITE C M4X35 | ||||
| 096 | 664728527 | 11.00 | 13.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 097 | 664785231 | |||
| Vite Plm5110 * | ||||
| 098 | 664728702 | 6.00 | 7.32 | |
| Vite Plm5110 * | ||||
| 099 | 664727798 | 3.60 | 4.39 | |
| Maniglia per la velocità | ||||
| 100 | 664999226 | 30.80 | 37.58 | |
| Distanziale | ||||
| 101 | 664171007 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 102 | 664000744 | |||
| Vite Plm4810 * | ||||
| 103 | 664728526 | 2.40 | 2.93 | |
| Tappo di copertura Plm4814 * | ||||
| 125 | 664557166 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 171 | 664140224 | |||
| Asse della ruota anteriore | ||||
| 251 | 664002801 | 77.00 | 93.94 | |
| Rondella elastica | ||||
| 252 | 664530150 | 2.40 | 2.93 | |
| Cuscinetto scorrevole per posteriore | ||||
| 253 | 664122200 | 6.00 | 7.32 | |
| Ruota anteriore 170mm | ||||
| 254 | 664007376 | 67.10 | 81.86 | |
| Rivetto | ||||
| 255 | 664521350 | 2.40 | 2.93 | |
| Dado per il piano di taglio | ||||
| 256 | 664155000 | 2.40 | 2.93 | |
| Cappuccio di copertura ruota anteriore | ||||
| 257 | 664110418 | 3.60 | 4.39 | |
| Asta di regolazione H | ||||
| 258 | 664001137 | 88.00 | 107.36 | |
| Anello di blocco per spinotto | ||||
| 259 | 664000930 | 6.00 | 7.32 | |
| Anello di blocco per spinotto | ||||
| 260 | 664000930 | 6.00 | 7.32 | |
| Molla per regolazione H | ||||
| 261 | 664446180 | 6.00 | 7.32 | |
| STRISCIA | ||||
| 262 | 664436050 | 6.00 | 7.32 | |
| Molla per regolazione H | ||||
| 263 | 664446176 | 10.80 | 13.18 | |
| SPINA | ||||
| 264 | 664517880 | 14.30 | 17.45 | |
| Rondella | ||||
| 265 | 664672152 | 2.40 | 2.93 | |
| Leva di regolazione H | ||||
| 266 | 664322829 | 9.60 | 11.71 | |
| Cappuccio del pulsante | ||||
| 267 | 664602000 | 3.60 | 4.39 | |
| Rondella | ||||
| 268 | 664672151 | 2.40 | 2.93 | |
| Piastra di montaggio | ||||
| 269 | 664785115 | 22.00 | 26.84 | |
| Dado per il piano di taglio | ||||
| 270 | 664155000 | 2.40 | 2.93 | |
| Vite Plm5110 * | ||||
| 271 | 664729600 | 2.40 | 2.93 | |
| Bullone per lama Um480 * | ||||
| 272 | 664793101 | 2.40 | 2.93 | |
| Dado per il piano di taglio | ||||
| 273 | 664293201 | 3.60 | 4.39 | |
| Dado per regolazione | ||||
| 274 | 664154510 | 2.40 | 2.93 | |
| Spillo | ||||
| 275 | 664519746 | 8.40 | 10.25 | |
| Vite Plm5110 * | ||||
| 276 | 664728520 | 2.40 | 2.93 | |
| Copertura H-reg. | ||||
| 277 | 664060146 | 14.30 | 17.45 | |
| Piastra di copertura | ||||
| 278 | 664546070 | 3.60 | 4.39 | |
| Piastra di protezione dell'unità di comando | ||||
| 279 | 664600144 | 8.40 | 10.25 | |
| Cappuccio di copertura ruota posteriore | ||||
| 281 | 664110419 | 3.60 | 4.39 | |
| Dado per il piano di taglio | ||||
| 282 | 664155000 | 2.40 | 2.93 | |
| Rivetto | ||||
| 283 | 664521350 | 2.40 | 2.93 | |
| Cuscinetto scorrevole per posteriore | ||||
| 284 | 664122200 | 6.00 | 7.32 | |
| Ruota posteriore | ||||
| 285 | 664007377 | 161.70 | 197.27 | |
| Rondella elastica | ||||
| 286 | 664530150 | 2.40 | 2.93 | |
| Anello di bloccaggio per albero di trasmissione | ||||
| 401 | 664608600 | 2.40 | 2.93 | |
| Ingranaggio di guida L | ||||
| 402 | 664570120 | 16.50 | 20.13 | |
| Ingranaggio di trasmissione | ||||
| 403 | 664120105 | 23.10 | 28.18 | |
| Piastra di protezione dell'unità di comando | ||||
| 404 | 664600091 | 16.50 | 20.13 | |
| Ingranaggio di guida R | ||||
| 405 | 664570110 | 16.50 | 20.13 | |
| Anello di bloccaggio per albero di trasmissione | ||||
| 406 | 664608600 | 2.40 | 2.93 | |
| Cuscinetto per azionamento. | ||||
| 407 | 664216035 | 10.80 | 13.18 | |
| Asse per ruota posteriore | ||||
| 408 | 664002811 | 81.40 | 99.31 | |
| Spinotto di bloccaggio per la regolazione | ||||
| 409 | 664753000 | 2.40 | 2.93 | |
| Azione | ||||
| 410 | 664003079 | 247.50 | 301.95 | |
| Puleggia per cinghia a V | ||||
| 411 | 664601909 | 12.10 | 14.76 | |
| Spina di tensione per puleggia | ||||
| 412 | 664645705 | 2.40 | 2.93 | |
| Asta di regolazione | ||||
| 413 | 664033281 | 12.10 | 14.76 | |
| Boccola per regolazione | ||||
| 414 | 664041957 | 10.80 | 13.18 | |
| Molla per regolazione | ||||
| 415 | 664450063 | 2.40 | 2.93 | |
| Rivetto per la regolazione | ||||
| 416 | 664680009 | 2.40 | 2.93 | |
| Dado per regolazione | ||||
| 417 | 664154510 | 2.40 | 2.93 | |
| Cappuccio di copertura per la regolazione | ||||
| 418 | 664110230 | 3.60 | 4.39 | |
| Cinghia di trasmissione | ||||
| 419 | 664064150 | 27.50 | 33.55 | |
| Porta mesh con puleggia | ||||
| 501 | 664465607 | 36.30 | 44.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 664004366 | |||
| Rondella di arresto del portalamina | ||||
| 503 | 664160400 | 6.00 | 7.32 | |
| Rivetto per Portarrete | ||||
| 504 | 664523080 | 2.40 | 2.93 | |
| Bullone del Coltello | ||||
| 505 | 664735698 | 4.80 | 5.86 | |
| Cuneo Eum430 | ||||
| 506 | 664139100 | 2.40 | 2.93 | |
| Coperchio per sacco di raccolta erba | ||||
| 601 | 664486102 | 78.10 | 95.28 | |
| Telaio per borsa dell'erba | ||||
| 602 | 664608526 | 42.90 | 52.34 | |
| Sacco di raccolta erba | ||||
| 603 | 664002212 | 176.00 | 214.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 664728680 | |||
| Rivetto | ||||
| 605 | 664523050 | 2.40 | 2.93 | |
