Qui troverai tutte le parti e i disegni disponibili di “Makita PLM4811”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

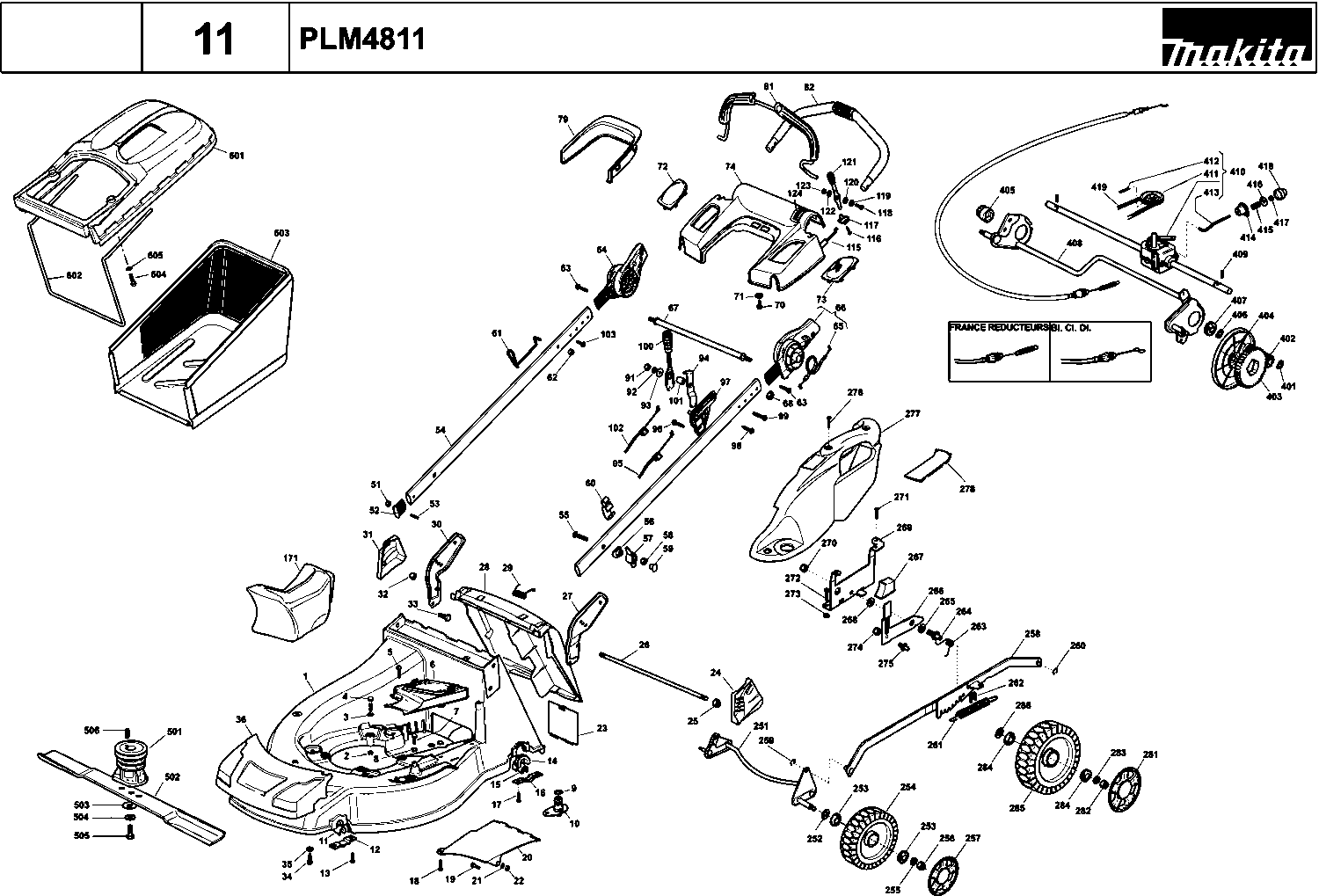

Disegni tecnici di Makita PLM4811

Elenco parti di Makita PLM4811

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Piano di taglio in alluminio
001 664003515 713.10 869.98
Dado per il piano di taglio
002 664155000 1.75 2.14
Rivetto
003 664521350 1.75 2.14
VITE C M4X35
004 664691800 2.38 2.90
Vite Plm5110 *
005 664728522 2.38 2.90
CAPPUCCIO PROTETTIVO
006 664060221 17.40 21.23
Vite Plm5110 *
007 664729600 2.38 2.90
Rivetto Um332 *
008 664523040 1.20 1.46
Anello O
009 664035000 15.65 19.09
Coppia del tubo
010 664034000 3.11 3.79
MANICOTTO FILETTATO
011 664038400 5.70 6.95
Piastra di montaggio
012 664545156 2.38 2.90
VITE C M4X35
013 664731350 2.38 2.90
MANICOTTO FILETTATO
014 664038407 3.54 4.32
MANICOTTO FILETTATO
015 664038399 4.67 5.70
Piastra di montaggio
016 664545147 6.70 8.17
VITE C M4X35
017 664731350 2.38 2.90
Vite Plm5110 *
018 664729600 2.38 2.90
VITE C M4X35
019 664789000 2.38 2.90
Piastra di montaggio
020 664108205 33.35 40.69
Nessuna informazione disponibile, non ordinabile
021 664523020
Dado per regolazione altezza
022 664154330 1.39 1.70
Coperchio di espulsione
023 664595352 8.27 10.09
Cappuccio protettivo "L"
024 664601003 10.52 12.83
Dado per il piano di taglio
025 664155000 1.75 2.14
Spillo
026 664517856 15.65 19.09
Staffa L Plm5110
027 664778397 37.75 46.06
Coperchio di espulsione
028 664008050 76.04 92.77
Molla per coperchio di espulsione
029 664451000 10.52 12.83
Staffa R Plm5110
030 664778396 37.75 46.06
Coperchio di protezione "r"
031 664601002 10.52 12.83
Dado per il piano di taglio
032 664155000 1.75 2.14
Vite Plm5110 *
033 664793301 2.71 3.31
Non più disponibile, nessuna sostituzione
034 664735402
Rivetto Um332 *
035 664523040 1.20 1.46
Pannello frontale
036 664226109 29.35 35.81
Dado per regolazione
051 664154510 1.75 2.14
Cappuccio
052 664820071 4.44 5.42
Vite per barra di spinta Plm5110 *
053 664789450 12.19 14.87
Barra di spinta R-l sotto
054 664498105 98.23 119.84
Nessuna informazione disponibile, non ordinabile
055 664819110
Rivetto
056 664680012 2.36 2.88
Non più disponibile, nessuna sostituzione
057 664399821
Nessuna informazione disponibile, non ordinabile
058 664293200
Nessuna informazione disponibile, non ordinabile
059 664820072
Guida del cavo
060 664192003 3.97 4.84
Nessuna informazione disponibile, non ordinabile
061 664430316
Dado per regolazione altezza
062 664154330 1.39 1.70
VITE C M4X35
063 664728692 5.30 6.47
Pezzo di ginocchio destro
064 664745001 92.17 112.45
Non più disponibile, nessuna sostituzione
065A 664000750
Non più disponibile, nessuna sostituzione
065B 664000759
Nessuna informazione disponibile, non ordinabile
066 664745002
Spinotto di rinforzo
067 664999537 33.36 40.70
Dado per il piano di taglio
068 664293201 2.84 3.46
VITE C M4X35
070 664728691 0.83 1.01
Rivetto Um332 *
071 664523040 1.20 1.46
Cappuccio di copertura STM 1800
072 664557161 5.09 6.21
Non più disponibile, nessuna sostituzione
073 664557163
Pannello operatore
074 664120186 41.84 51.04
Cappuccio di copertura STM 1800
079 664109544 15.65 19.09
Maniglia del freno motore
081 664003325 82.47 100.61
Non più disponibile, nessuna sostituzione
082 664006670
Dado per regolazione altezza
091 664154330 1.39 1.70
Nessuna informazione disponibile, non ordinabile
092 664523020
Rivetto Plm5110 *
093 664680013 2.71 3.31
Nessuna informazione disponibile, non ordinabile
094 664551657
Non più disponibile, nessuna sostituzione
095 664000751
VITE C M4X35
096 664728527 11.84 14.44
Non più disponibile, nessuna sostituzione
097 664785231
Vite Plm5110 *
098 664728702 5.70 6.95
Vite Plm5110 *
099 664727798 3.11 3.79
Maniglia per la velocità
100 664999226 30.69 37.44
Distanziale
101 664171007 3.11 3.79
Non più disponibile, nessuna sostituzione
102 664000744
Vite Plm4810 *
103 664728526 2.38 2.90
Leva del gas+cavo
115 664007080 20.15 24.58
VITE C M4X35
116 664735105 2.38 2.90
Piastra di regolazione
117 664981467 2.38 2.90
VITE C M4X35
118 664791500 1.99 2.43
Nessuna informazione disponibile, non ordinabile
119 664530060
Rivetto Um332 *
120 664523040 1.20 1.46
Manopola del gas
121 664007225 15.65 19.09
Rivetto Um332 *
122 664523040 1.20 1.46
Dado per regolazione
123 664154510 1.75 2.14
Etichetta (leva del gas)
124 664361912 9.26 11.30
Nessuna informazione disponibile, non ordinabile
171 664140224
Asse della ruota anteriore
251 664002801 76.04 92.77
Rondella elastica
252 664530150 1.99 2.43
Cuscinetto scorrevole per posteriore
253 664122200 5.06 6.17
Ruota anteriore 170mm
254 664007317 27.90 34.04
Rivetto
255 664521350 1.75 2.14
Dado per il piano di taglio
256 664155000 1.75 2.14
Cappuccio di copertura ruota anteriore
257 664110505 5.70 6.95
Asta di regolazione H
258 664001137 87.32 106.53
Anello di blocco per spinotto
259 664000930 5.09 6.21
Anello di blocco per spinotto
260 664000930 5.09 6.21
Molla per regolazione H
261 664446180 5.70 6.95
STRISCIA
262 664436050 5.09 6.21
Molla per regolazione H
263 664446176 10.52 12.83
SPINA
264 664517880 13.83 16.87
Rondella
265 664672152 2.02 2.46
Leva di regolazione H
266 664322829 9.26 11.30
Cappuccio del pulsante
267 664602000 2.71 3.31
Rondella
268 664672151 2.38 2.90
Piastra di montaggio
269 664785115 21.23 25.90
Dado per il piano di taglio
270 664155000 1.75 2.14
Vite Plm5110 *
271 664729600 2.38 2.90
Bullone per lama Um480 *
272 664793101 1.99 2.43
Dado per il piano di taglio
273 664293201 2.84 3.46
Dado per regolazione
274 664154510 1.75 2.14
Spillo
275 664519746 8.27 10.09
Vite Plm5110 *
276 664728520 2.38 2.90
Copertura H-reg.
277 664060146 13.83 16.87
Piastra di copertura
278 664546070 2.71 3.31
Cappuccio di copertura ruota posteriore
281 664110506 7.21 8.80
Dado per il piano di taglio
282 664155000 1.75 2.14
Rivetto
283 664521350 1.75 2.14
Cuscinetto scorrevole per posteriore
284 664122200 5.06 6.17
Ruota posteriore
285 664007318 44.96 54.85
Rondella elastica
286 664530150 1.99 2.43
Anello di bloccaggio per albero di trasmissione
401 664608600 1.99 2.43
Ingranaggio di guida L
402 664570120 16.35 19.95
Ingranaggio di trasmissione
403 664120105 22.09 26.95
Piastra di protezione dell'unità di comando
404 664600091 15.60 19.03
Ingranaggio di guida R
405 664570110 16.35 19.95
Anello di bloccaggio per albero di trasmissione
406 664608600 1.99 2.43
Cuscinetto per azionamento.
407 664216035 10.50 12.81
Asse per ruota posteriore
408 664002811 81.38 99.28
Spinotto di bloccaggio per la regolazione
409 664753000 2.10 2.56
Azione
410 664003079 247.40 301.83
Puleggia per cinghia a V
411 664601909 11.34 13.83
Spina di tensione per puleggia
412 664645705 2.10 2.56
Asta di regolazione
413 664033281 11.34 13.83
Boccola per regolazione
414 664041957 9.67 11.80
Molla per regolazione
415 664450063 2.10 2.56
Rivetto per la regolazione
416 664680009 2.10 2.56
Dado per regolazione
417 664154510 1.75 2.14
Cappuccio di copertura per la regolazione
418 664110230 3.28 4.00
Cinghia di trasmissione
419 664064150 26.55 32.39
Porta mesh con puleggia
501 664465607 36.05 43.98
Nessuna informazione disponibile, non ordinabile
502 664004366
Rondella di arresto del portalamina
503 664160400 5.30 6.47
Rivetto per Portarrete
504 664523080 1.75 2.14
Bullone del Coltello
505 664735698 4.45 5.43
Cuneo Eum430
506 664139100 1.75 2.14
Coperchio per sacco di raccolta erba
601 664486102 77.62 94.70
Telaio per borsa dell'erba
602 664608526 41.84 51.04
Sacco di raccolta erba
603 664002212 175.85 214.54
Nessuna informazione disponibile, non ordinabile
604 664728680
Rivetto
605 664523050 1.99 2.43
