Qui troverai tutte le parti e i disegni disponibili di “Makita PC5010C”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

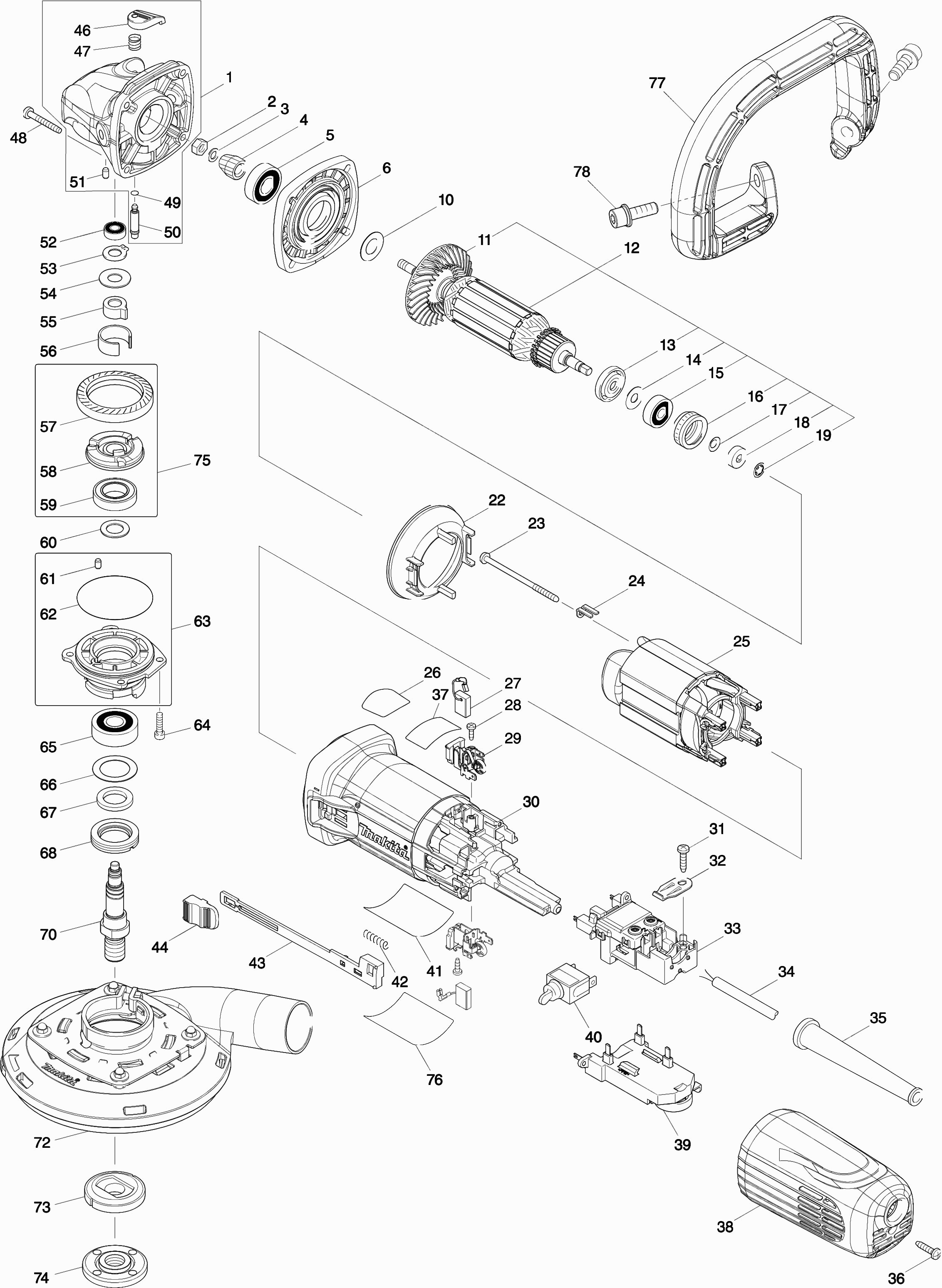

Disegni tecnici di Makita PC5010C
Elenco parti di Makita PC5010C
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa ingranaggi PC5010C/Serie GA A | ||||
| 001 | 136013-6 | 15.65 | 19.09 | |
| Dado M6 | ||||
| 002 | 252186-8 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 003 | 253077-6 | 0.83 | 1.01 | |
| Ingranaggio 9 PC5010C | ||||
| 004 | 227593-4 | 6.38 | 7.78 | |
| Cuscinetto a sfere 6001zz | ||||
| 005 | 211148-5 | 8.21 | 10.02 | |
| Coperchio interno | ||||
| 006 | 141981-0 | 8.59 | 10.48 | |
| Rondella 12 | ||||
| 010 | 253084-9 | 0.83 | 1.01 | |
| Ventola 88 | ||||
| 011 | 240134-9 | 1.67 | 2.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 510377-0 | |||
| Anello di isolamento | ||||
| 013 | 681656-4 | 0.83 | 1.01 | |
| Sluitring 7 LF1000 A | ||||
| 014 | 267326-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 627ddw | ||||
| 015 | 210045-2 | 3.12 | 3.81 | |
| Anello del labirinto GA5040C A | ||||
| 016 | 422750-1 | 2.15 | 2.62 | |
| Rondella a molla 6 | ||||
| 017 | 267756-0 | 0.83 | 1.01 | |
| Presa magnetica Rt0700 A | ||||
| 018 | 688117-5 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 019 | 259039-2 | 0.83 | 1.01 | |
| Piastra Intermedia | ||||
| 022 | 453367-9 | 1.39 | 1.70 | |
| Vite di taglio 4x70 | ||||
| 023 | 266258-3 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 024 | 344871-8 | 0.83 | 1.01 | |
| CAMPO | ||||
| 025 | 626653-3 | 30.69 | 37.44 | |
| Etichetta "sjs2" | ||||
| 026 | 898443-6 | 2.71 | 3.31 | |
| Set di spazzole in carbonio CB-318 | ||||
| 027 | 191978-9 | 8.21 | 10.02 | |
| Vite di battitura Pt3x10 | ||||
| 028 | 266007-8 | 0.83 | 1.01 | |
| Portaspazzole di Carbone | ||||
| 029 | 643770-4 | 1.39 | 1.70 | |
| Custodia del motore | ||||
| 030 | 453366-1 | 9.67 | 11.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 266326-2 | |||
| Rilievo di tensione | ||||
| 032 | 687169-3 | 0.83 | 1.01 | |
| Porta Interruttore Ga5040C A | ||||
| 033 | 632K98-1 | 9.24 | 11.27 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 21.08 | 25.72 | |
| Passacavo 10 | ||||
| 035 | 682566-8 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Etichetta dell'indicatore PC5010C | ||||
| 037 | 817M63-5 | 2.71 | 3.31 | |
| Coperchio Laterale | ||||
| 038 | 453365-3 | 3.44 | 4.20 | |
| Controller PC5010C | ||||
| 039 | 620736-1 | 44.96 | 54.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 651428-1 | |||
| Targhetta PC5010C | ||||
| 041 | 854S18-5 | 2.71 | 3.31 | |
| Molla di compressione 4 | ||||
| 042 | 233071-4 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 043 | 453847-5 | 0.83 | 1.01 | |
| Pulsante di commutazione Ga5040C | ||||
| 044 | 453368-7 | 0.83 | 1.01 | |
| Cappuccio a spillo | ||||
| 046 | 453369-5 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 047 | 234057-1 | 0.83 | 1.01 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 048 | 265B70-0 | 0.83 | 1.01 | |
| Anello O 4 | ||||
| 049 | 213032-0 | 0.83 | 1.01 | |
| Perno del collare 6mm | ||||
| 050 | 256535-1 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 051 | 263002-9 | 0.83 | 1.01 | |
| Cuscinetto a sfere 696ZZ A | ||||
| 052 | 210026-6 | 1.99 | 2.43 | |
| Anello di bloccaggio S-9 | ||||
| 053 | 961005-4 | 0.83 | 1.01 | |
| Rondella 10 | ||||
| 054 | 253180-3 | 0.98 | 1.20 | |
| Bussola di distanziamento Ga5040C A | ||||
| 055 | 310683-1 | 5.09 | 6.21 | |
| Anello di bloccaggio | ||||
| 056 | 346556-2 | 2.36 | 2.88 | |
| Ingranaggio 41 PC5010C | ||||
| 057 | 227594-2 | 6.38 | 7.78 | |
| ACCOPPIAMENTO | ||||
| 058 | 313228-4 | 10.50 | 12.81 | |
| Cuscinetto a sfera 6903zz | ||||
| 059 | 210302-8 | 8.21 | 10.02 | |
| Rondella 12 | ||||
| 060 | 253744-3 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 061 | 263002-9 | 0.83 | 1.01 | |
| O-Anello 51 | ||||
| 062 | 213641-5 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 063 | 136012-8 | 7.21 | 8.80 | |
| Bullone esagonale 4x16 | ||||
| 064 | 266437-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 065 | 211129-9 | 7.22 | 8.81 | |
| Rondella 21 | ||||
| 066 | 267279-8 | 0.83 | 1.01 | |
| Anello di feltro 17mm | ||||
| 067 | 443124-3 | 0.83 | 1.01 | |
| Blocco del cuscinetto | ||||
| 068 | 285854-8 | 1.18 | 1.44 | |
| BARRA TOMMY | ||||
| 070 | 326130-2 | 5.71 | 6.97 | |
| Non più disponibile, nessuna sostituzione | ||||
| 072 | 195239-9 | |||
| SPAZZOLA | ||||
| 072A | 743332-9 | 17.40 | 21.23 | |
| SPAZZOLA | ||||
| 072B | 743333-7 | 13.82 | 16.86 | |
| Vite 5x16 | ||||
| 072C10 | 265180-1 | 0.83 | 1.01 | |
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 073 | 224415-9 | 4.00 | 4.88 | |
| Sluitmoer haakse slijper | ||||
| 074 | 224554-5 | 4.00 | 4.88 | |
| Accoppiamento PC5010C | ||||
| 075 | 135556-5 | 26.37 | 32.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076 | 892272-9 | |||
| Maniglia ad arco PC5010C | ||||
| 077 | 458690-7 | 11.82 | 14.42 | |
| Bullone Allen M8x25 | ||||
| 078 | 922443-5 | 1.18 | 1.44 | |
