Qui troverai tutte le parti e i disegni disponibili di “Makita PB7600.4”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

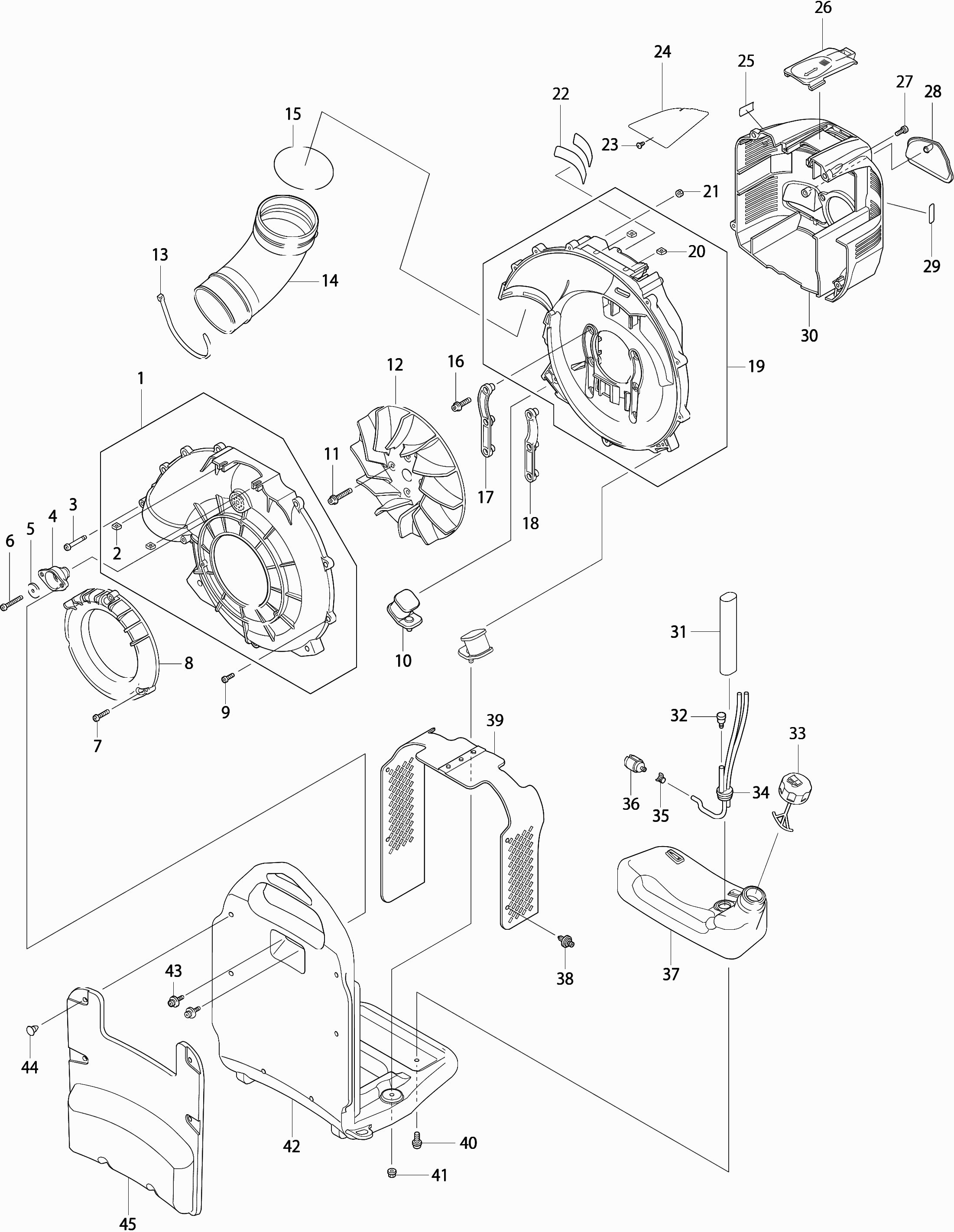

Disegni tecnici di Makita PB7600.4
Elenco parti di Makita PB7600.4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento del ventilatore | ||||
| 001 | 6671007001 | 93.50 | 114.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 6671005010 | |||
| Montaggio vite M5X65Mm Bbx7600 | ||||
| 003 | 0140059220 | 1.20 | 1.46 | |
| Ammortizzatore 1 | ||||
| 004 | 6671002000 | 33.00 | 40.26 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 0200059910 | |||
| Vite M5X40MM Bbx7600 | ||||
| 006 | 0043105400 | 1.00 | 1.22 | |
| Vite 5X25mm Bbx7600 | ||||
| 007 | 0150059730 | 1.20 | 1.46 | |
| Cappuccio di ingresso | ||||
| 008 | 6671001000 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 0150059760 | |||
| Ammortizzatore 2 | ||||
| 010 | 6671003000 | 11.00 | 13.42 | |
| Vite a brugola M6x40mm Bbx7600 P | ||||
| 011 | 0119069690 | 2.40 | 2.93 | |
| GUARNIZIONE | ||||
| 012 | 6671004000 | 39.60 | 48.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 0563379990 | |||
| Gomito | ||||
| 014 | 6671500400 | 33.00 | 40.26 | |
| O-Anello Bbx7600 A | ||||
| 015 | 213645-7 | 3.60 | 4.39 | |
| Vite a brugola M6x30mm Bbx7600 P | ||||
| 016 | 0119069680 | 2.40 | 2.93 | |
| Staffa 1 | ||||
| 017 | 6671500200 | 6.00 | 7.32 | |
| Staffa 2 | ||||
| 018 | 6671500300 | 6.00 | 7.32 | |
| Caso del ventilatore 2 | ||||
| 019 | 6671008003 | 42.90 | 52.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | 6671005010 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 0170059950 | |||
| Etichetta di pericolo Bhx2500 A | ||||
| 022 | 810451-7 | 2.40 | 2.93 | |
| Vite 4X6Mm Bbx7600 | ||||
| 023 | 0150049820 | 1.20 | 1.46 | |
| Coperchio di scarico | ||||
| 024 | 6676500700 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 025 | 0736309870 | |||
| Cappuccio candela | ||||
| 026 | 450964-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 027 | 0150059760 | |||
| Coperchio dell'olio | ||||
| 028 | 424504-2 | 6.00 | 7.32 | |
| Etichetta per strozzatore | ||||
| 029 | 898454-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 030A | 6676500902 | |||
| Cappuccio del motore | ||||
| 030B | 6676500904 | 29.70 | 36.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 031 | 0851159861 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 032 | 5316503300 | |||
| TAPPO CARBURANTE EBH253U A | ||||
| 033 | 127108-6 | 27.50 | 33.55 | |
| Non più disponibile, nessuna sostituzione | ||||
| 034 | 0851339960 | |||
| Morsetto per tubo IAS 3 | ||||
| 035 | 345920-4 | 1.00 | 1.22 | |
| Filtro della benzina | ||||
| 036 | 163532-9 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 6673002001 | |||
| Bussola di montaggio Bbx7600 A | ||||
| 038 | 458158-3 | 1.20 | 1.46 | |
| COPERTURA | ||||
| 039 | 6672002000 | 13.20 | 16.10 | |
| Vite Assy M6X12Mm Bbx7600 | ||||
| 040 | 0043706120 | 1.00 | 1.22 | |
| Dado flangiato P | ||||
| 041 | 0023706000 | 1.00 | 1.22 | |
| Telaio | ||||
| 042 | 6672001000 | 46.20 | 56.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | 0140059210 | |||
| Boccola di montaggio | ||||
| 044 | 6672500200 | 3.60 | 4.39 | |
| Cuscino portante | ||||
| 045 | 6672003000 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 6675001001 | |||
| Bullone esagonale M6X20 | ||||
| 047 | 6675001010 | 1.20 | 1.46 | |
| Rondella ondulata | ||||
| 048 | 267841-9 | 2.40 | 2.93 | |
| Anello P | ||||
| 049 | 0031106000 | 1.20 | 1.46 | |
| Leva del Gas 2 | ||||
| 050 | 453717-8 | 38.50 | 46.97 | |
| Dado esagonale M6 | ||||
| 051 | 931302-2 | 1.00 | 1.22 | |
| Leva del Gas 1 | ||||
| 052 | 453716-0 | 13.20 | 16.10 | |
| Molla di torsione TSF 55 | ||||
| 053 | 233602-9 | 2.40 | 2.93 | |
| Vite M5X25Mm | ||||
| 054 | 911242-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 6675004000 | |||
| Vite 4X16Mm Bbx7600 A | ||||
| 056 | 266768-0 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 0170059950 | |||
| Guidacavo Bbx7600 A | ||||
| 058 | 453715-2 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 059 | 0630139820 | |||
| Vite 5x30 | ||||
| 060 | 911253-5 | 1.00 | 1.22 | |
| Coperchio valvola | ||||
| 061 | 5971500700 | 8.40 | 10.25 | |
| Guarnizione del coperchio valvole | ||||
| 062 | 5971500900 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 063 | 5971003001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 063A | 5971003002 | |||
| Guarnizione della testa | ||||
| 064 | 442167-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 965603030 | |||
| Vite a brugola M6x35mm Bbx7600 P | ||||
| 066 | 0119069670 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 067 | 5971007001 | |||
| Valvola di controllo | ||||
| 068 | 424201-0 | 2.40 | 2.93 | |
| Bullone 6X30 | ||||
| 069 | 0119069930 | 1.20 | 1.46 | |
| Guarnizione del carter | ||||
| 070 | 442168-0 | 3.60 | 4.39 | |
| Coperchio del alloggiamento VERDE | ||||
| 071 | 318725-5 | 6.00 | 7.32 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 072 | 922223-9 | 1.00 | 1.22 | |
| Tappo dell'olio | ||||
| 073 | 6676005000 | 4.80 | 5.86 | |
| Guarnizione Bbx7600 | ||||
| 074 | 0213229980 | 27.50 | 33.55 | |
| Valvola di alimentazione | ||||
| 075 | 346083-9 | 2.40 | 2.93 | |
| Piastra di bloccaggio | ||||
| 076 | 5931501300 | 3.60 | 4.39 | |
| Bullone Allen M4x10 | ||||
| 077 | 922112-8 | 1.00 | 1.22 | |
| Guarnizione del coperchio del carter | ||||
| 078 | 5976500100 | 6.00 | 7.32 | |
| Coperchio del alloggiamento BLU | ||||
| 079 | 5976500000 | 13.20 | 16.10 | |
| Guarnizione | ||||
| 080 | 346452-4 | 1.00 | 1.22 | |
| Bullone di scarico M8X12 Bbx7600 | ||||
| 081 | 0016608120 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | 266700-4 | |||
| Tubo di troppopieno 3x80mm BBX600 A | ||||
| 083 | 422420-2 | 1.20 | 1.46 | |
| Set anelli di pistone | ||||
| 084 | 197040-8 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085 | 5972500001 | |||
| Anello di tenuta 17 | ||||
| 086 | 213091-4 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 5802500701 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 0565119990 | |||
| Cuscinetto a rullini Bbx7600 | ||||
| 089 | 0610129940 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 0323049950 | |||
| Anello di bloccaggio Bbx7600 A | ||||
| 091 | 267448-1 | 2.40 | 2.93 | |
| Anello di tenuta | ||||
| 092 | 213090-6 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 093 | 5972002001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 094 | 5973500100 | |||
| Valvola di aspirazione | ||||
| 094A | 331964-0 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 095 | 5973500202 | |||
| Valvola di scarico | ||||
| 095A | 331965-8 | 11.00 | 13.42 | |
| Non più disponibile, nessuna sostituzione | ||||
| 096 | 5973500301 | |||
| Molla della valvola | ||||
| 096A | 234212-5 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 097 | 5973500400 | |||
| Anello di bloccaggio della valvola | ||||
| 097A | 331966-6 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 098 | 5973500500 | |||
| Stelo della valvola | ||||
| 098A | 5973500501 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 099 | 5973004000 | |||
| Asta di pressione Bbx7600 A | ||||
| 100 | 256526-2 | 1.20 | 1.46 | |
| Perno 5 | ||||
| 101 | 256186-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 5973500601 | |||
| Ingranaggio oscillante Bbx7600 A | ||||
| 103 | 126622-9 | 22.00 | 26.84 | |
| Penna 5mm | ||||
| 104 | 256200-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 5975001000 | |||
| Puleggia di avviamento Bbx7600 A | ||||
| 106 | 161599-1 | 7.20 | 8.78 | |
| Set di viti | ||||
| 107 | 5195002060 | 2.40 | 2.93 | |
| Bussola interna | ||||
| 108 | 5975002040 | 2.40 | 2.93 | |
| Conducente | ||||
| 109 | 5975002050 | 2.40 | 2.93 | |
| Molla di attrito | ||||
| 110 | 5975002030 | 2.40 | 2.93 | |
| Fermaglio | ||||
| 111 | 5315001030 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 112 | 5315001020 | |||
| Corda di avviamento | ||||
| 113 | 5975002110 | 6.00 | 7.32 | |
| Dispositivo di avviamento | ||||
| 114 | 126165-1 | 17.60 | 21.47 | |
| Molla avviamento Bbx7600 A | ||||
| 115 | SG00000014 | 6.00 | 7.32 | |
| VITE C M4X35 | ||||
| 116 | 266788-4 | 1.00 | 1.22 | |
| Etichetta Pb7600.4 | ||||
| 117 | 6679501701 | 2.84 | 3.46 | |
| Guarnizione del collettore di aspirazione | ||||
| 118 | 5973501200 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 119 | 266700-4 | |||
| Distanziatore Bbx7600 A | ||||
| 120 | 453858-0 | 8.40 | 10.25 | |
| Guarnizione distanziatore | ||||
| 121 | 162333-2 | 2.40 | 2.93 | |
| Vite 5X14 P | ||||
| 122 | 0043605140 | 1.20 | 1.46 | |
| Carburatore Bbx7600 | ||||
| 123 | 5976001000 | 93.50 | 114.07 | |
| Carcassa della pompa | ||||
| 124 | 5976001010 | 34.10 | 41.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 125 | 352010-6 | |||
| Guarnizione del Diaframma | ||||
| 126 | 442154-1 | 7.20 | 8.78 | |
| Diaframma | ||||
| 127 | 168620-7 | 38.50 | 46.97 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 128 | 140438-8 | 27.50 | 33.55 | |
| Pompa booster | ||||
| 129 | 424314-7 | 11.00 | 13.42 | |
| Coperchio della pompa Ebh253U A | ||||
| 130 | 346270-0 | 7.20 | 8.78 | |
| Parker 3X24Mm Ck A | ||||
| 131 | 266582-4 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 5216008010 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 5316005450 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 5236018040 | |||
| Rivetto per ago di regolazione | ||||
| 135 | 5426005030 | 2.40 | 2.93 | |
| Vite di regolazione Rbc230 A | ||||
| 136 | 266704-6 | 2.40 | 2.93 | |
| SUPPORTO CAVO | ||||
| 137 | 5236052020 | 10.80 | 13.18 | |
| Seegering E-3 A | ||||
| 138 | 257964-1 | 7.20 | 8.78 | |
| Rondella di tenuta per Wh14 | ||||
| 139 | 424444-4 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | 5926002020 | |||
| Anello O 2 | ||||
| 141 | 213538-8 | 4.80 | 5.86 | |
| Ugello #60 Bbx7600 A | ||||
| 142 | WJ00112478 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 5926002040 | |||
| Diaframma della pompa | ||||
| 144 | WJ00009599 | 3.96 | 4.83 | |
| Vite a manopola | ||||
| 145 | 6676501200 | 14.30 | 17.45 | |
| Coprifiltro aria | ||||
| 146 | 6676002002 | 14.30 | 17.45 | |
| Filtro dell'aria | ||||
| 147 | 6676500201 | 20.90 | 25.50 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 148 | 922223-9 | 1.00 | 1.22 | |
| Casa del filtro aria | ||||
| 149 | 126377-6 | 88.00 | 107.36 | |
| Cappuccio di copertura STM 1800 | ||||
| 150 | 162358-6 | 44.00 | 53.68 | |
| Valvola di sovrappressione | ||||
| 151 | 424315-5 | 1.20 | 1.46 | |
| Valvola di sovrappressione | ||||
| 152 | 424316-3 | 3.60 | 4.39 | |
| Valvola di controllo | ||||
| 153 | 454834-7 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 154 | 0851139920 | |||
| Morsetto per tubo IAS 3 | ||||
| 155 | 282027-4 | 1.20 | 1.46 | |
| Tubo 3X25Mm Bbx7600/Pb7600 P | ||||
| 156 | 0851029930 | 1.20 | 1.46 | |
| Connettore del tubo | ||||
| 157 | 452952-5 | 9.60 | 11.71 | |
| Tubo 3x240mm | ||||
| 158 | 412122-8 | 2.40 | 2.93 | |
| Casa di ingresso Bbx7600 A | ||||
| 159 | 126724-1 | 8.40 | 10.25 | |
| Leva farfallato Bbx7600 A | ||||
| 160 | 458169-8 | 2.40 | 2.93 | |
| Piastra di strozzamento | ||||
| 161 | 5973501700 | 1.20 | 1.46 | |
| Vite 4x12mm | ||||
| 162 | 5973006010 | 1.20 | 1.46 | |
| Piastra di ingresso | ||||
| 163 | 5973501900 | 2.40 | 2.93 | |
| Vite 5x65 | ||||
| 164 | 911288-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 165 | 0561679990 | |||
| Morsetto per tubo Bbx7600 | ||||
| 166 | 0561439990 | 3.60 | 4.39 | |
| Spostatore d'aria | ||||
| 167 | 6676500400 | 13.20 | 16.10 | |
| Guarnizione di scarico Bbx7600 A | ||||
| 168 | 346682-7 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 169 | 5973001002 | |||
| Scarico Bbx7600 A | ||||
| 169A | 168807-1 | 13.20 | 16.10 | |
| Rondella 6x12mm | ||||
| 170 | 941151-9 | 1.00 | 1.22 | |
| Vite a brugola M6x70mm Bbx7600 | ||||
| 171 | 0119069650 | 2.40 | 2.93 | |
| Vite a esagono incassato M6x18 | ||||
| 171A | 266771-1 | 2.40 | 2.93 | |
| Cappuccio candela Ebh253U A | ||||
| 172 | 424105-6 | 3.60 | 4.39 | |
| Molla candela Ebh253U A | ||||
| 173 | 324891-8 | 1.20 | 1.46 | |
| Vite a testa esagonale M4x20 Ck | ||||
| 174 | 922138-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 175 | 6165500201 | |||
| Cavo 2 Bhx2500 A | ||||
| 176 | 632F45-2 | 1.20 | 1.46 | |
| Accensione Bbx7600 A | ||||
| 177 | 161837-1 | 19.80 | 24.16 | |
| Roto Magneto Comp. | ||||
| 178 | 5977001020 | 40.70 | 49.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 179 | 0023710000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 168746-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 181 | 0561769990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 182 | 6679500000 | |||
| Morsetto del Tubo Fl-H7500 | ||||
| 183 | 0561009990 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 184 | 6679501801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 185 | 6679501900 | |||
| Cinturino | ||||
| 186 | 6679001000 | 11.00 | 13.42 | |
| Piastra del ventilatore | ||||
| 188 | 6672500400 | 3.60 | 4.39 | |
| Bussola di montaggio Bbx7600 A | ||||
| 189 | 458158-3 | 1.20 | 1.46 | |
| Piastra isolante Superiore Bbx/Pb7600 A | ||||
| 190 | 443174-8 | 2.40 | 2.93 | |
| Piastra isolante Media Bbx/Pb7600 A | ||||
| 191 | 443175-6 | 2.40 | 2.93 | |
| Piastra isolante Inferiore Bbx/Pb7600 A | ||||
| 192 | 443176-4 | 1.20 | 1.46 | |
| Spinotto diviso | ||||
| 198 | 331967-4 | 1.20 | 1.46 | |
| Distanziatore | ||||
| 199 | 331937-3 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 200 | 412123-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 201 | 412127-8 | |||
| Tubo 10x220mm | ||||
| 202 | 412124-4 | 3.60 | 4.39 | |
