Qui troverai tutte le parti e i disegni disponibili di “Makita PB-252.4”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

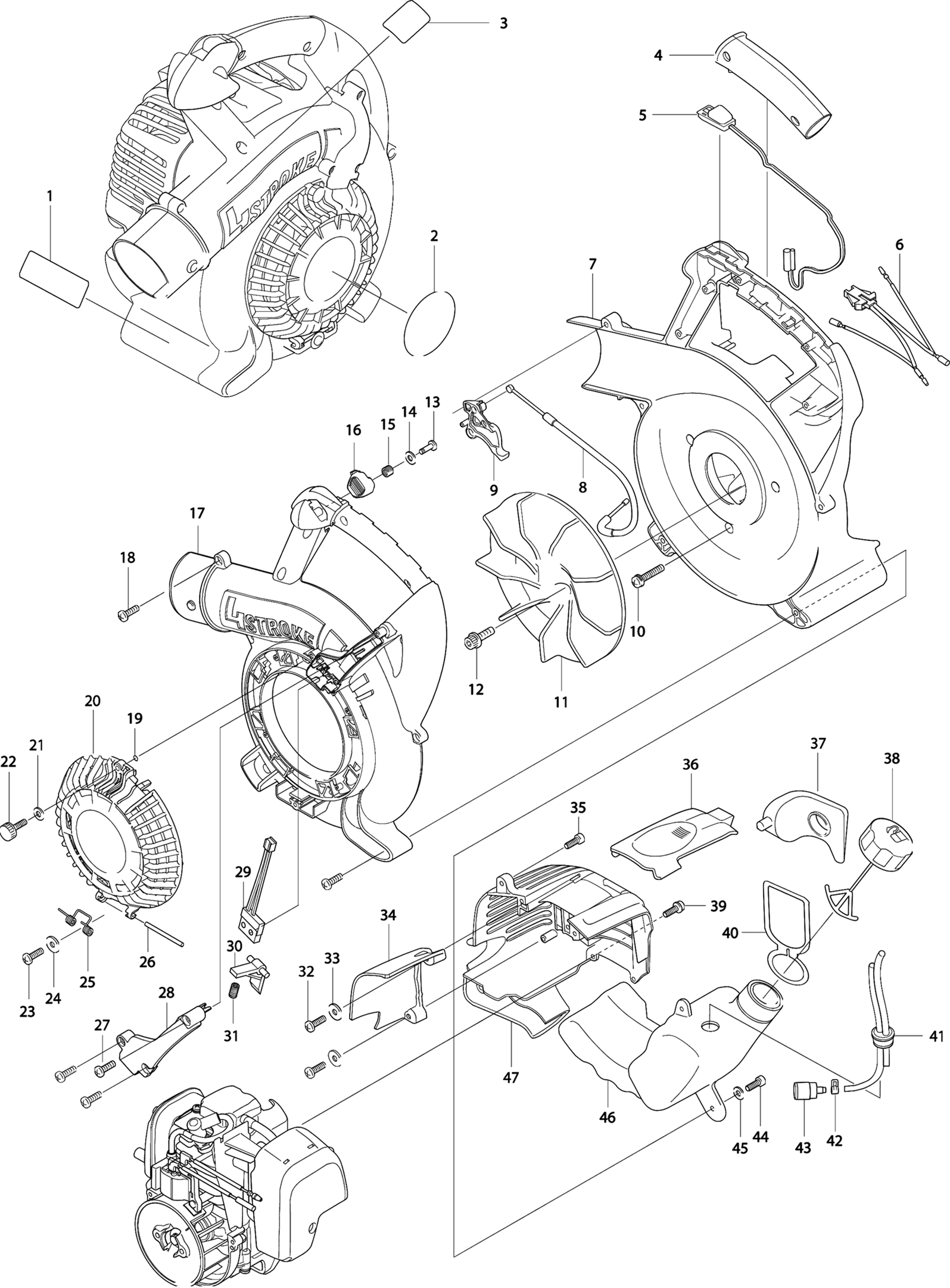

Disegni tecnici di Makita PB-252.4
Elenco parti di Makita PB-252.4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Etichetta di pericolo Bhx2500 A | ||||
| 001 | 892460-8 | 2.40 | 2.93 | |
| Etichetta del modello | ||||
| 002 | 892427-6 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 810450-9 | |||
| Copertura maniglia | ||||
| 004 | 273665-3 | 6.00 | 7.32 | |
| Interruttore | ||||
| 005 | 638640-0 | 8.40 | 10.25 | |
| Cavo di connessione | ||||
| 006 | 638758-7 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 450958-7 | |||
| Cavo di controllo | ||||
| 008 | 168518-8 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 452607-2 | |||
| Vite 5x30 | ||||
| 010 | 911253-5 | 1.00 | 1.22 | |
| GUARNIZIONE | ||||
| 011 | 240113-7 | 13.20 | 16.10 | |
| Vite 6x20 | ||||
| 012 | 911333-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 013 | 265A48-7 | 1.00 | 1.22 | |
| Rondella 4 | ||||
| 014 | 253874-0 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 015 | 231025-5 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 016 | 452608-0 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 125921-6 | |||
| Vite di rubinetto 4x18 | ||||
| 018 | 265A48-7 | 1.00 | 1.22 | |
| Anello O 3 | ||||
| 019 | 213022-3 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 020 | 452604-8 | 12.10 | 14.76 | |
| Rondella | ||||
| 021 | 424180-2 | 1.20 | 1.46 | |
| VITE C M4X35 | ||||
| 022 | 265782-3 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 023 | 265A48-7 | 1.00 | 1.22 | |
| Rivetto 5mm | ||||
| 024 | 267394-8 | 1.20 | 1.46 | |
| Molla 5mm | ||||
| 025 | 233536-6 | 2.40 | 2.93 | |
| Asse 4mm | ||||
| 026 | 268230-1 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 027 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio dell'interruttore | ||||
| 028 | 452606-4 | 6.00 | 7.32 | |
| Cassa dell'interruttore | ||||
| 029 | 638759-5 | 11.00 | 13.42 | |
| Maniglia dell'interruttore | ||||
| 030 | 452609-8 | 3.60 | 4.39 | |
| Molla di compressione 4 | ||||
| 031 | 233133-8 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 032 | 265A48-7 | 1.00 | 1.22 | |
| Rondella 4 | ||||
| 033 | 941051-3 | 1.00 | 1.22 | |
| Scudo interno | ||||
| 034 | 452605-6 | 13.20 | 16.10 | |
| Vite di rubinetto 4x18 | ||||
| 035 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio candela | ||||
| 036 | 450964-2 | 2.40 | 2.93 | |
| Riservatorio dell'olio | ||||
| 037 | 424395-1 | 7.20 | 8.78 | |
| TAPPO CARBURANTE EBH253U A | ||||
| 038 | 127108-6 | 27.50 | 33.55 | |
| Vite 4x16 A | ||||
| 039 | 911526-6 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 039A | 911526-6 | 1.00 | 1.22 | |
| Etichetta di avvertimento "carburante" | ||||
| 040 | 810455-9 | 2.40 | 2.93 | |
| Tubo del combustibile Bhx2500/01 A | ||||
| 041 | 158911-4 | 6.00 | 7.32 | |
| Morsetto per tubo IAS 3 | ||||
| 042 | 345920-4 | 1.00 | 1.22 | |
| Filtro del carburante | ||||
| 043 | 163447-0 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 044 | 265A48-7 | 1.00 | 1.22 | |
| Rivetto 5mm | ||||
| 045 | 267394-8 | 1.20 | 1.46 | |
| Tappo del serbatoio | ||||
| 046 | 450988-8 | 14.30 | 17.45 | |
| Custodia del motore | ||||
| 047 | 452671-3 | 19.80 | 24.16 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 048 | 922223-9 | 1.00 | 1.22 | |
| Coperchio valvola | ||||
| 049 | 140B46-7 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 965603030 | |||
| Guarnizione del coperchio valvola | ||||
| 051 | 162275-0 | 2.40 | 2.93 | |
| Set di Blocchi Cilindrici | ||||
| 052 | 125914-3 | 71.50 | 87.23 | |
| Valvola di controllo | ||||
| 053 | 424201-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 325666-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 424202-8 | |||
| Morsetto per tubo IAS 3 | ||||
| 056 | 282020-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 922217-4 | |||
| Guarnizione del coperchio del carter | ||||
| 058 | 162274-2 | 2.40 | 2.93 | |
| Coperchio del alloggiamento VERDE | ||||
| 059 | 318443-5 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 922217-4 | |||
| Anello O | ||||
| 061 | 213591-4 | 2.40 | 2.93 | |
| Bullone a brugola M5x12mm Ck | ||||
| 062 | 922213-2 | 1.00 | 1.22 | |
| Tubo dell'olio | ||||
| 063 | 140813-8 | 2.40 | 2.93 | |
| Bastoncino dell'olio | ||||
| 064 | 452610-3 | 9.60 | 11.71 | |
| Guarnizione | ||||
| 065 | 424343-0 | 1.20 | 1.46 | |
| Tappo dell'olio | ||||
| 066 | 452047-4 | 2.40 | 2.93 | |
| Guarnizione del carter | ||||
| 067 | 162276-8 | 2.40 | 2.93 | |
| Valvola di alimentazione | ||||
| 068 | 346083-9 | 2.40 | 2.93 | |
| Piastra di bloccaggio | ||||
| 069 | 318440-1 | 2.40 | 2.93 | |
| Bullone Allen M4x10 | ||||
| 070 | 922112-8 | 1.00 | 1.22 | |
| Carter Ebh253U A | ||||
| 071 | 318442-7 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | 922217-4 | |||
| Set di pezzi | ||||
| 073 | 196595-0 | 22.00 | 26.84 | |
| Anello di bloccaggio per perno del pistone | ||||
| 074 | 233976-8 | 1.00 | 1.22 | |
| PISTONE | ||||
| 075 | 318441-9 | 9.60 | 11.71 | |
| Spinotto del pistone | ||||
| 076 | 257781-9 | 3.60 | 4.39 | |
| Anello di tenuta 12 | ||||
| 077 | 213147-3 | 2.40 | 2.93 | |
| Rondella 23 | ||||
| 078 | 267400-9 | 2.40 | 2.93 | |
| Spina di allineamento 3 | ||||
| 079 | 254040-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 080 | 188608-1 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 081 | 213148-1 | |||
| Braccio della valvola | ||||
| 082 | 125554-7 | 4.80 | 5.86 | |
| Spillo della valvola | ||||
| 083 | 256865-0 | 1.00 | 1.22 | |
| Anello di bloccaggio della valvola | ||||
| 084 | 325668-4 | 2.40 | 2.93 | |
| Molla a compressione 9 | ||||
| 085 | 234108-0 | 2.40 | 2.93 | |
| Penna 5mm | ||||
| 086 | 256200-2 | 1.00 | 1.22 | |
| Valvola di aspirazione | ||||
| 087 | 326367-1 | 4.80 | 5.86 | |
| Valvola di scarico | ||||
| 088 | 326366-3 | 4.80 | 5.86 | |
| Distanziatore Ebh253U A | ||||
| 089 | 424200-2 | 1.00 | 1.22 | |
| Ingranaggio a bilanciere | ||||
| 090 | 125552-1 | 23.10 | 28.18 | |
| Perno 5Mm Ebh253U A | ||||
| 091 | 268238-5 | 1.00 | 1.22 | |
| Perno 4mm Ebh253U A | ||||
| 092 | 268239-3 | 1.00 | 1.22 | |
| Leva della Camma | ||||
| 093 | 313169-4 | 3.60 | 4.39 | |
| Dispositivo di avviamento | ||||
| 094 | 125917-7 | 16.50 | 20.13 | |
| Puleggia di avviamento | ||||
| 095 | 168483-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 096 | 266585-8 | |||
| Braccio oscillante | ||||
| 097 | 325923-4 | 2.40 | 2.93 | |
| Bussola interna | ||||
| 098 | 451938-6 | 2.40 | 2.93 | |
| Tamburo del cordoncino di avviamento | ||||
| 099 | 451937-8 | 4.80 | 5.86 | |
| Molla di avviamento | ||||
| 100 | 232258-5 | 6.00 | 7.32 | |
| Maniglia dell'avviamento | ||||
| 101 | 424319-7 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 444019-3 | |||
| Etichetta del modello | ||||
| 103 | 893305-3 | 2.40 | 2.93 | |
| Vite 4x16 A | ||||
| 104 | 911526-6 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 104A | 911526-6 | 1.00 | 1.22 | |
| Aspirazione aria Ebh253U A | ||||
| 105 | 324961-3 | 3.60 | 4.39 | |
| Guarnizione isolante | ||||
| 106 | 413120-5 | 1.20 | 1.46 | |
| O-Anello 10 Ebh253U A | ||||
| 107 | 213078-6 | 1.00 | 1.22 | |
| Collettore | ||||
| 108 | 125916-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 109 | 266643-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 922228-9 | |||
| Guarnizione "carburatore" | ||||
| 111 | 413138-6 | 1.20 | 1.46 | |
| Bullone a brugola M5x12mm Ck | ||||
| 112 | 922213-2 | 1.00 | 1.22 | |
| Carburatore Bhx2500/01 A | ||||
| 113 | 168641-9 | 93.50 | 114.07 | |
| Coperchio della pompa | ||||
| 114 | 140808-1 | 39.60 | 48.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 352010-6 | |||
| Guarnizione del Diaframma | ||||
| 116 | 442154-1 | 7.20 | 8.78 | |
| Diaframma | ||||
| 117 | 168620-7 | 38.50 | 46.97 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 118 | 140438-8 | 27.50 | 33.55 | |
| Pompa booster | ||||
| 119 | 424314-7 | 11.00 | 13.42 | |
| Coperchio della pompa Ebh253U A | ||||
| 120 | 346270-0 | 7.20 | 8.78 | |
| Parker 3X24Mm Ck A | ||||
| 121 | 266582-4 | 3.60 | 4.39 | |
| Vite met. Ph2 M3x18mm Ck | ||||
| 122 | 266581-6 | 1.20 | 1.46 | |
| Elemento snodato | ||||
| 123 | 325922-6 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 413140-9 | |||
| Seegering E-3 A | ||||
| 125 | 257964-1 | 7.20 | 8.78 | |
| Molla di compressione 5-9mm | ||||
| 126 | 234183-6 | 4.80 | 5.86 | |
| Anello O 2 | ||||
| 127 | 213538-8 | 4.80 | 5.86 | |
| Spruzzatore Ebh253U P | ||||
| 128 | 326027-5 | 14.30 | 17.45 | |
| Guarnizione del Diaframma | ||||
| 129 | 442155-9 | 7.20 | 8.78 | |
| Diaframma della pompa | ||||
| 130 | WJ00009599 | 3.96 | 4.83 | |
| Morsetto per tubo IAS 3 | ||||
| 131 | 345918-1 | 1.00 | 1.22 | |
| Tubo di Sfiato | ||||
| 132 | 422041-0 | 2.40 | 2.93 | |
| Tubo del gas | ||||
| 133 | 422070-3 | 2.40 | 2.93 | |
| Carcasa del filtro d'aria Ebh253U A | ||||
| 134 | 123845-0 | 17.60 | 21.47 | |
| Non più disponibile, nessuna sostituzione | ||||
| 135 | 451925-5 | |||
| Anello O 15 | ||||
| 136 | 213540-1 | 1.00 | 1.22 | |
| Carcasa del filtro d'aria Ebh253U A | ||||
| 137 | 123845-0 | 17.60 | 21.47 | |
| Valvola di sovrappressione | ||||
| 138 | 424316-3 | 3.60 | 4.39 | |
| Anello O 14 | ||||
| 139 | 213539-6 | 1.00 | 1.22 | |
| Piastra della valvola di sovrapressione | ||||
| 140 | 451924-7 | 1.20 | 1.46 | |
| Valvola di sovrappressione | ||||
| 141 | 424315-5 | 1.20 | 1.46 | |
| Guarnizione di separazione | ||||
| 142 | 168577-2 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 143 | 168576-4 | |||
| Elemento del filtro dell'aria | ||||
| 144 | 443140-5 | 3.60 | 4.39 | |
| Elemento del filtro dell'aria | ||||
| 145 | 443141-3 | 2.71 | 3.31 | |
| Coprifiltro dell'aria | ||||
| 146 | 450561-4 | 6.00 | 7.32 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 147 | 266809-2 | 1.00 | 1.22 | |
| Vite metrica Ph2 M5x68mm Ck | ||||
| 148 | 265188-5 | 1.00 | 1.22 | |
| Piastra di montaggio Ebh253U A | ||||
| 149 | 346647-9 | 2.40 | 2.93 | |
| Rondella | ||||
| 150 | 423376-2 | 1.20 | 1.46 | |
| Piastra di strozzamento | ||||
| 151 | 450560-6 | 1.20 | 1.46 | |
| Vite a brugola M5x40mm Ck | ||||
| 152 | 266440-4 | 1.20 | 1.46 | |
| Scarico Bhx2500 A | ||||
| 153 | 168643-5 | 8.40 | 10.25 | |
| Arrestatore di Scintille Ebh253U A | ||||
| 154 | 324980-9 | 7.20 | 8.78 | |
| Guarnizione di scarico | ||||
| 155 | 168593-4 | 3.60 | 4.39 | |
| Cavo 1 Bhx2500 A | ||||
| 156 | 632F44-4 | 1.20 | 1.46 | |
| Cavo 1 Bhx2500 A | ||||
| 156A | 632F44-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 157 | 638710-5 | |||
| Cavo 2 Bhx2500 A | ||||
| 157A | 632F45-2 | 1.20 | 1.46 | |
| Cappuccio candela Ebh253U A | ||||
| 158 | 424105-6 | 3.60 | 4.39 | |
| Molla candela Ebh253U A | ||||
| 159 | 324891-8 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 160 | 168501-5 | |||
| Accensione | ||||
| 160A | 168816-0 | 13.20 | 16.10 | |
| Vite a testa esagonale M4x20 Ck | ||||
| 161 | 922138-0 | 1.00 | 1.22 | |
| Bullone M6x16mm / rivetto EM4250 A | ||||
| 162 | 265577-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 163 | 318702-7 | |||
| Morsetto per tubo IAS 3 | ||||
| 164 | 140352-8 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 165 | 6659500901 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 166 | 6659501000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 6659501100 | |||
