Qui troverai tutte le parti e i disegni disponibili di “Makita MT870”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

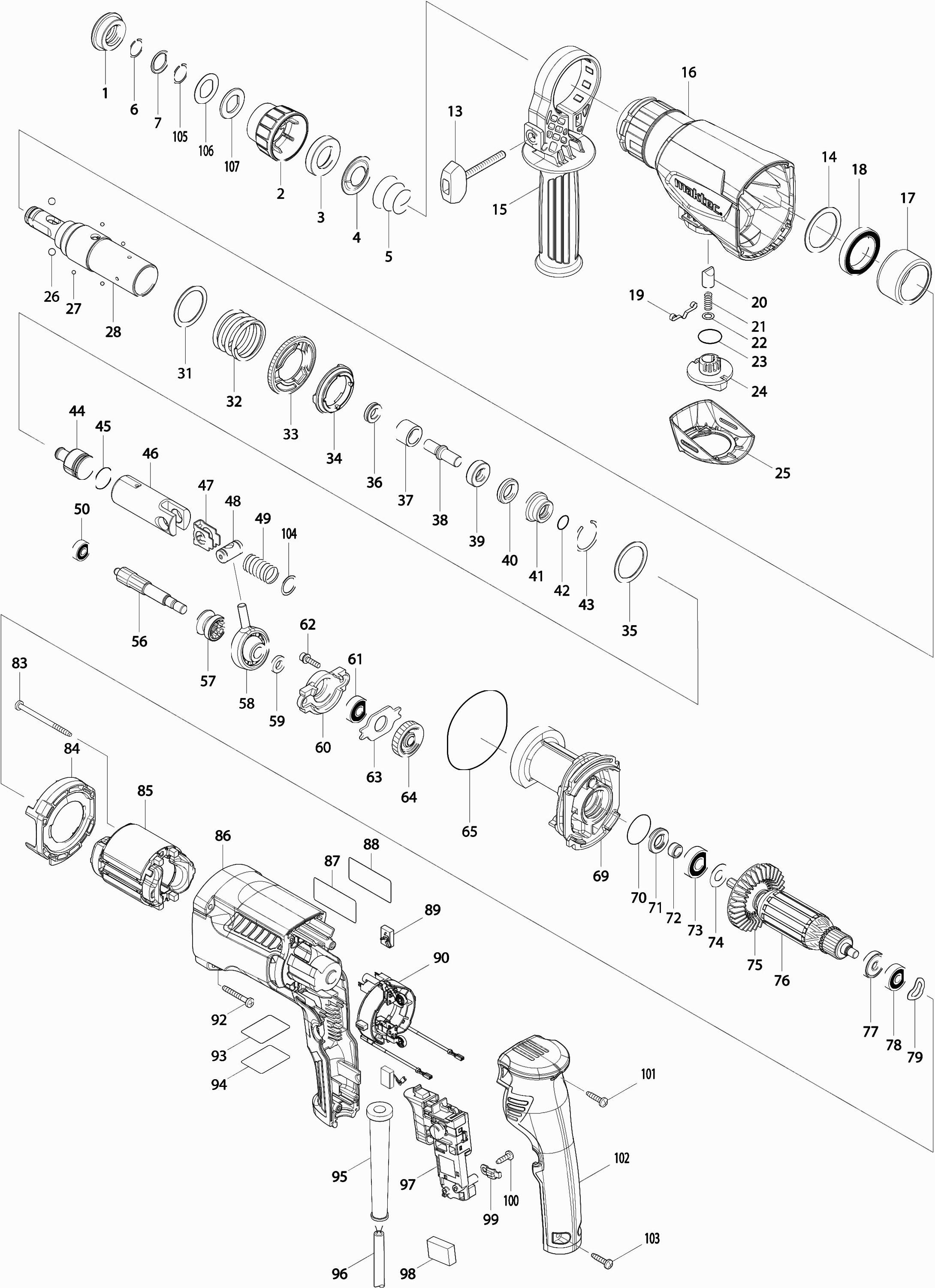

Disegni tecnici di Makita MT870
Elenco parti di Makita MT870
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio antipolvere in gomma 35 | ||||
| 001 | 286288-8 | 1.20 | 1.46 | |
| Cappuccio di blocco scalpello Mt870 A | ||||
| 002 | 456529-8 | 1.00 | 1.22 | |
| Anello di bloccaggio 21 | ||||
| 003 | 325813-1 | 1.20 | 1.46 | |
| Anello guida | ||||
| 004 | 346177-0 | 1.00 | 1.22 | |
| Molla a compressione 21-29 | ||||
| 005 | 233916-6 | 1.00 | 1.22 | |
| Rondella 14 | ||||
| 006 | 233989-9 | 1.00 | 1.22 | |
| Rivetto 16mm | ||||
| 007 | 346834-0 | 1.21 | 1.48 | |
| Rondella 16 | ||||
| 007 | 346221-3 | 1.00 | 1.22 | |
| Bullone ad ali M6x52mm | ||||
| 013 | 265795-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013-1 | 265D68-9 | |||
| Rondella 33mm | ||||
| 014 | 267415-6 | 1.00 | 1.22 | |
| Maniglia 43mm | ||||
| 015 | 452985-0 | 8.40 | 10.25 | |
| Custodia del ingranaggio | ||||
| 016 | 141070-1 | 10.80 | 13.18 | |
| Guarnizione Olio 25 | ||||
| 016A | 213636-8 | 4.80 | 5.86 | |
| MANICOTTO FILETTATO | ||||
| 017 | 346178-8 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6806ddw | ||||
| 018 | 211423-9 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 019 | 232152-1 | 2.40 | 2.93 | |
| Spinta Pin | ||||
| 020 | 326850-8 | 1.20 | 1.46 | |
| Perno di pressione HR2600/2601 | ||||
| 020 | 325785-0 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 021 | 234147-0 | 1.00 | 1.22 | |
| Rondella di bloccaggio sottile 6 | ||||
| 022 | 253308-3 | 1.00 | 1.22 | |
| Anello O 17.5 | ||||
| 023 | 213258-4 | 2.40 | 2.93 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 024 | 452983-4 | 1.20 | 1.46 | |
| Cappuccio del pulsante dell'interruttore | ||||
| 025 | 452982-6 | 1.20 | 1.46 | |
| Pallina di acciaio 7.0 | ||||
| 026 | 216022-2 | 1.00 | 1.22 | |
| Pallina di acciaio 3 | ||||
| 027 | 216019-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028 | 144273-6 | |||
| Rondella 30 | ||||
| 031 | 267153-0 | 1.00 | 1.22 | |
| Molla di compressione 31 | ||||
| 032 | 234222-2 | 9.60 | 11.71 | |
| Ingranaggio 51 | ||||
| 033 | 227268-5 | 2.40 | 2.93 | |
| Flangia di Azionamento | ||||
| 034 | 313218-7 | 2.40 | 2.93 | |
| Rondella 30 | ||||
| 035 | 267153-0 | 1.00 | 1.22 | |
| Anello X 9 | ||||
| 036 | 213075-2 | 1.00 | 1.22 | |
| Boccola 9a | ||||
| 037 | 325782-6 | 2.40 | 2.93 | |
| Pezzo di percussione "a" | ||||
| 038 | 325789-2 | 1.20 | 1.46 | |
| Anello di riempimento 10a | ||||
| 039 | 325794-9 | 1.20 | 1.46 | |
| Anello di urto 12 | ||||
| 040 | 424267-0 | 1.20 | 1.46 | |
| Custodia O-ring "a" | ||||
| 041 | 325798-1 | 3.60 | 4.39 | |
| Anello O 9 | ||||
| 042 | 213073-6 | 1.20 | 1.46 | |
| Rondella elastica 28 | ||||
| 043 | 233979-2 | 1.20 | 1.46 | |
| Martello pneumatico | ||||
| 044 | 326096-6 | 3.60 | 4.39 | |
| Anello O 17.5 | ||||
| 045 | 213258-4 | 2.40 | 2.93 | |
| Pistone-Cilindro | ||||
| 046 | 310345-1 | 8.40 | 10.25 | |
| Piastra di Guida | ||||
| 047 | 346036-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 326097-4 | |||
| Molla a compressione 14 | ||||
| 049 | 234098-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 606Zz A | ||||
| 050 | 210137-7 | 1.20 | 1.46 | |
| Ingranaggio 10 | ||||
| 056 | 227269-3 | 4.80 | 5.86 | |
| Piastra di frizione | ||||
| 057 | 223174-2 | 2.40 | 2.93 | |
| Cuscinetto Pendolare 10 | ||||
| 058 | 219021-3 | 9.24 | 11.27 | |
| Rondella 8 | ||||
| 059 | 257321-3 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 060 | 310344-3 | 3.60 | 4.39 | |
| Cuscinetto a sfere 608Zz A | ||||
| 061 | 210046-0 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 062 | 266437-3 | 1.00 | 1.22 | |
| Blocco del cuscinetto | ||||
| 063 | 285735-6 | 1.20 | 1.46 | |
| Ingranaggio 27 | ||||
| 064 | 227748-1 | 2.40 | 2.93 | |
| Anello O 63 | ||||
| 065 | 213727-5 | 2.40 | 2.93 | |
| Alloggiamento interno | ||||
| 069 | 141664-2 | 11.00 | 13.42 | |
| Anello-O 26 | ||||
| 070 | 213407-3 | 1.20 | 1.46 | |
| Anello di tenuta 12mm | ||||
| 071 | 213678-2 | 6.00 | 7.32 | |
| Bus 8 | ||||
| 072 | 262571-7 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6000zz | ||||
| 073 | 210067-2 | 1.20 | 1.46 | |
| Rondella 10 | ||||
| 074 | 267213-8 | 1.20 | 1.46 | |
| Ventola 60 Hr2440/50 A | ||||
| 075 | 240084-8 | 2.40 | 2.93 | |
| Indotto | ||||
| 076 | 515859-7 | 22.00 | 26.84 | |
| Anello di isolamento | ||||
| 077 | 681652-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627Zz A | ||||
| 078 | 210050-9 | 1.20 | 1.46 | |
| Anello di sicurezza 15 DLS211Z A | ||||
| 079 | 267804-5 | 1.00 | 1.22 | |
| Vite a taglio Pt4x60 | ||||
| 083 | 266052-3 | 1.20 | 1.46 | |
| Piastra distanziatrice | ||||
| 084 | 452984-2 | 1.20 | 1.46 | |
| CAMPO 220 / 240V | ||||
| 085 | 633793-0 | 13.20 | 16.10 | |
| Custodia del motore | ||||
| 086 | 452979-5 | 8.40 | 10.25 | |
| Piastrina Mt870 | ||||
| 087 | 896464-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 088 | 890304-6 | |||
| Set di spazzole di carbone CB-459 | ||||
| 089 | 195026-6 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 090 | 638747-2 | 8.40 | 10.25 | |
| Vite per lamiera 4x30mm DGA520 | ||||
| 092 | 265B70-0 | 1.00 | 1.22 | |
| Etichetta "serienr" | ||||
| 093 | 896453-7 | 2.40 | 2.93 | |
| Etichetta di protezione | ||||
| 094 | 890297-7 | 2.40 | 2.93 | |
| Passacavo 10 | ||||
| 095 | 682566-8 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 096 | 695123-3 | 22.00 | 26.84 | |
| Interruttore | ||||
| 097 | 650671-9 | 10.80 | 13.18 | |
| Condensatore 0,22uF | ||||
| 098 | 645190-8 | 2.40 | 2.93 | |
| Rilievo di tensione | ||||
| 099 | 687682-1 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 100 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 100 | 266385-6 | 0.83 | 1.01 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 101 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 452981-8 | |||
| COPERCHIO IMPUGNATURA M8701 | ||||
| 102-1 | 413S72-4 | 6.00 | 7.32 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 103 | 265B67-9 | 1.00 | 1.22 | |
| Rondella di chiusura 14mm | ||||
| 104 | 267447-3 | 1.00 | 1.22 | |
| Rondella di bloccaggio 15 | ||||
| 105 | 233992-0 | 1.00 | 1.22 | |
| Rondella 17mm | ||||
| 106 | 267437-6 | 1.00 | 1.22 | |
| Anello in gomma 16 | ||||
| 107 | 424364-2 | 1.00 | 1.22 | |
