Qui troverai tutte le parti e i disegni disponibili di “Makita MS335.4U”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

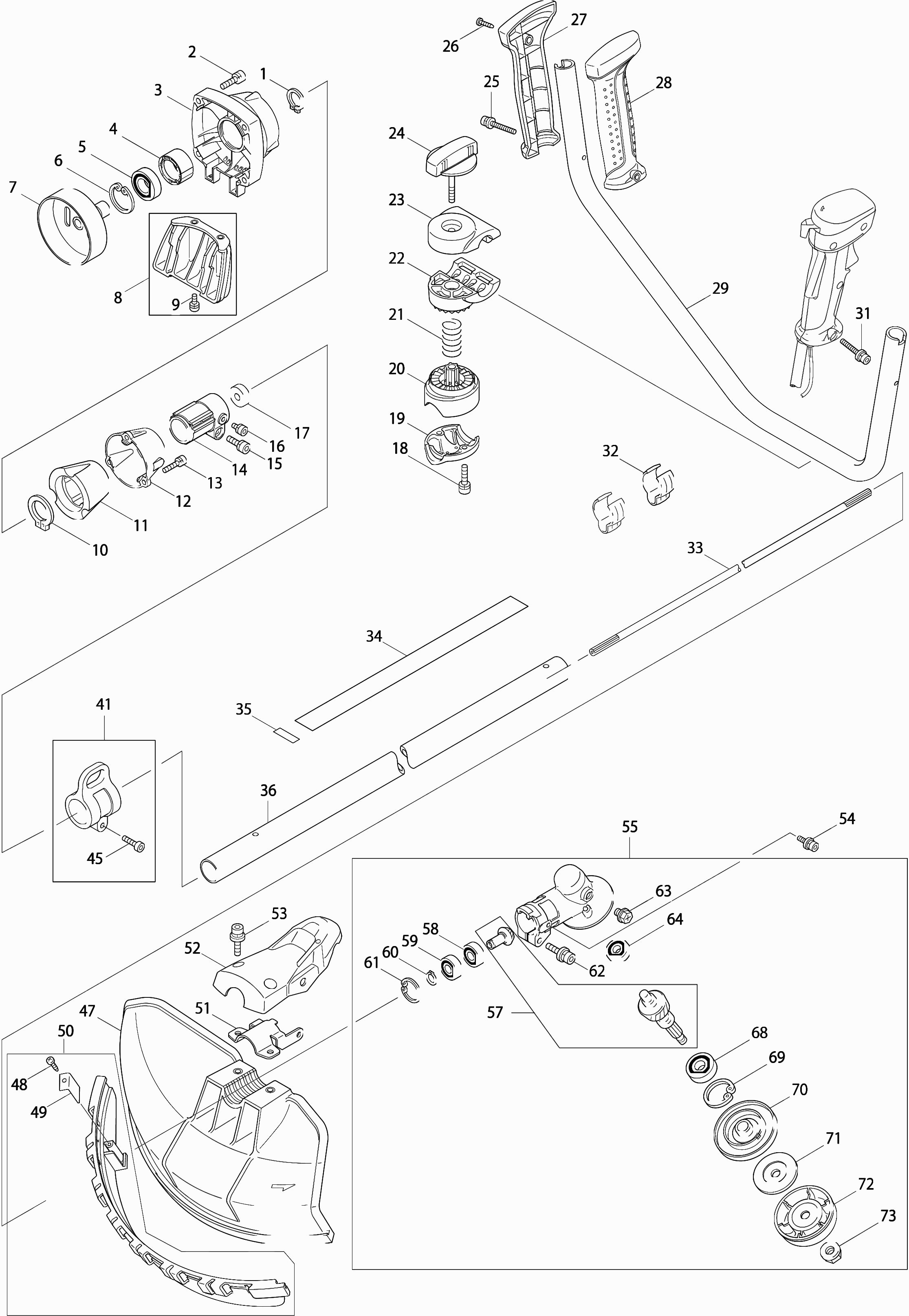

Disegni tecnici di Makita MS335.4U

Elenco parti di Makita MS335.4U

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Anello di bloccaggio S-17
001 961057-5 0.83 1.01
Vite esagonale incassata M6x20
002 265905-3 0.83 1.01
Custodia frizione Ebh341U *
003 318421-5 8.23 10.04
Distanziatore
004 451157-4 1.24 1.51
Cuscinetto a sfere 6003llu
005 210126-2 6.38 7.78
Anello di bloccaggio R-35
006 962153-2 0.83 1.01
Tamburo della frizione
007 165577-3 7.22 8.81
Supporto motore completo
008 195144-0 2.48 3.03
Vite metallica Ph M5x14mm Ck
009 266809-2 0.83 1.01
Anello di bloccaggio S-32
010 961151-3 1.24 1.51
Ammortizzatore Ebh341U A
011 424204-4 3.12 3.81
Boccola dello spindle Ebh341U
012 318453-2 2.70 3.29
Bullone esagonale 5X20 LF1000 A
013 265550-4 0.83 1.01
Porta Acciaio Ebh341U A
014 318454-0 6.38 7.78
Vite esagonale incassata M6x20
015 265905-3 0.83 1.01
VITE C M4X35
016 922201-9 0.83 1.01
Anello di feltro 8mm
017 443146-3 0.83 1.01
Bullone esagonale 6x25
018 922341-3 0.83 1.01
Staffa di presa del tubo
019 318422-3 3.72 4.54
Porta presa del tubo
020 318423-1 6.70 8.17
Molla di compressione 20
021 233202-5 0.83 1.01
Porta maniglia
022 318424-9 5.98 7.30
Staffa della maniglia
023 318425-7 5.98 7.30
Nessuna informazione disponibile, non ordinabile
024 168524-3
Vite a brugola Ck M5x35mm
025 922256-4 0.83 1.01
Nessuna informazione disponibile, non ordinabile
026 266326-2
Set di maniglie
027 188660-9 12.22 14.91
Set di maniglie
028 188660-9 12.22 14.91
Staffa della maniglia
029 331863-6 12.22 14.91
Vite a brugola Ck M5x35mm
031 922256-4 0.83 1.01
MORSETTO DEL CAVO
032 451525-1 2.71 3.31
Albero interno
033 325675-7 6.48 7.91
Etichetta di avvertimento
034 810513-1 2.84 3.46
etichetta del numero di serie
035 816551-1 2.71 3.31
Acciaio
036 140042-3 44.96 54.85
Acciaio
037 140042-3 44.96 54.85
Acciaio
038 140042-3 44.96 54.85
Nessuna informazione disponibile, non ordinabile
039 214048-8
Acciaio
040 140042-3 44.96 54.85
Set di occhielli portanti
041 125558-9 4.67 5.70
Set di occhielli portanti
042 125558-9 4.67 5.70
Set di occhielli portanti
043 125558-9 4.67 5.70
Set di occhielli portanti
044 125558-9 4.67 5.70
Vite a brugola 5X20
045 922232-8 0.98 1.20
Dado Esagonale M5
046 931202-6 0.83 1.01
Nessuna informazione disponibile, non ordinabile
047 451091-8
Nessuna informazione disponibile, non ordinabile
048 266326-2
Coltello da taglio Em2653Lh A
049 347050-7 1.18 1.44
Porta Lama
050 135398-7 7.00 8.54
Staffa di montaggio
051 346072-4 2.71 3.31
Cappuccio di copertura STM 1800
052 451090-0 3.54 4.32
Bullone Allen m6x30
053 922353-6 0.83 1.01
Vite esagonale Ck M5x14mm
054 922218-2 0.83 1.01
Set di carcasas del cambio Ms335.4C A
055 123835-3 45.49 55.50
Custodia del ingranaggio
056 318444-3 19.29 23.53
Ingranaggio 13
057 227553-6 11.34 13.83
Cuscinetto a sfere 6000
058 211064-1 5.71 6.97
Cuscinetto a sfere 6000rd
059 211062-5 4.45 5.43
Anello di bloccaggio S-10
060 257408-1 0.83 1.01
Anello di blocco R-26 A
061 962105-3 0.83 1.01
Bullone Allen m6x30
062 922353-6 0.83 1.01
Vite in metallo Ck M8x10mm
063 265590-2 0.83 1.01
Cuscinetto a sfere 629Zz A
064 210084-2 1.18 1.44
Montaggio completo
065 140040-7 25.36 30.94
Montaggio completo
066 140040-7 25.36 30.94
Montaggio completo
067 140040-7 25.36 30.94
Nessuna informazione disponibile, non ordinabile
068 210116-5
Anello di bloccaggio r-32
069 962151-6 0.83 1.01
Anello di protezione 25,4mm
070 332114-0 7.22 8.81
Anello di bloccaggio
071 346355-2 9.24 11.27
Nessuna informazione disponibile, non ordinabile
072 168526-9
DADO M10
073 264025-0 2.02 2.46
Maniglia del gas / di controllo
074 125545-8 17.38 21.20
Nessuna informazione disponibile, non ordinabile
075A 188657-8
Handgreepset Ms335.4U *
075B 183A09-4 4.43 5.40
Molla di torsione 11
076 233540-5 1.24 1.51
Comando gas
077 451084-5 1.46 1.78
Molla di torsione 7
078 233541-3 1.18 1.44
Leva di sblocco
079 451083-7 1.18 1.44
Cavo esterno
080 451213-0 2.71 3.31
Cavo dell'acceleratore
081 168539-0 3.72 4.54
Portacavo TSC 55
082 451081-1 1.18 1.44
Leva del cambio
083 451082-9 1.18 1.44
Molla a Balia
084 232251-9 1.18 1.44
Nessuna informazione disponibile, non ordinabile
085A 451085-3
Coperchio della maniglia Ebh253U A
085B 455722-1 0.83 1.01
Cavo di connessione
086 638663-8 1.66 2.03
Nessuna informazione disponibile, non ordinabile
087A 188657-8
Handgreepset Ms335.4U *
087B 183A09-4 4.43 5.40
Nessuna informazione disponibile, non ordinabile
088 266326-2
Custodia del ventilatore Ms335.4U A
089 318614-4 11.22 13.69
Vite met. Ph2 M5X16Mm Ck A
090 922223-9 0.83 1.01
Nessuna informazione disponibile, non ordinabile
093 267424-5
Rondella elastica 10
094 253385-5 2.36 2.88
Vite metrica M8X23Mm Ms335.4U *
095 266571-9 1.75 2.14
Nessuna informazione disponibile, non ordinabile
096 168563-3
Accoppiamento Cmpl Ms335.4U A
097 125757-3 10.99 13.41
Bullone M6x16mm / rivetto EM4250 A
098 265577-4 0.83 1.01
Volano Ms335.4U A
099 319035-3 12.22 14.91
Nessuna informazione disponibile, non ordinabile
100 168501-5
Vite a testa esagonale M4x20 Ck
101 922138-0 0.83 1.01
Molla candela Ebh253U A
102 324891-8 1.18 1.44
Cappuccio candela Ebh253U A
103 424105-6 2.71 3.31
Cavo di connessione
104 638664-6 1.39 1.70
Cavo di connessione Ebh253U P
105 638665-4 2.46 3.00
Nessuna informazione disponibile, non ordinabile
106 424313-9
FERMAGLIO PER CAVO
107 345963-6 0.83 1.01
Etichetta "serienr"
108 814995-9 2.71 3.31
Cappuccio candela
109 451876-2 2.84 3.46
Vite metrica Ck
110 266572-7 0.83 1.01
Etichetta "4 tempi"
111 808633-3 2.84 3.46
Vite 5x12
112 911213-7 0.83 1.01
Coperchio del cilindro
113 451884-3 9.67 11.80
Vite a brugola M5x40mm Ck
114 266440-4 1.02 1.24
Vite metrica Ph2 M X mm Ck
115 265184-3 0.83 1.01
Nessuna informazione disponibile, non ordinabile
116 345915-7
Scarico
117 168469-5 12.22 14.91
Guarnizione di scarico
118 345916-5 1.46 1.78
Arrestatore di Scintille Ebh253U A
119 324980-9 6.11 7.45
Vite a brugola M5x40mm Ck
120 266495-9 0.83 1.01
Coperchio della valvola Ms335.4U A
121 140419-2 9.24 11.27
Guarnizione del coperchio valvole
122 162307-3 2.71 3.31
Candela di accensione
123 168534-0 11.82 14.42
Guarnizione del coperchio del carter
124 162274-2 1.67 2.04
Coperchio del alloggiamento VERDE
125 318443-5 4.14 5.05
Vite a brugola con flangia M5x12
126 922212-4 0.83 1.01
Bastoncino dell'olio
127 450565-6 1.67 2.04
O-ring per asta dell'olio A
128 424100-6 0.83 1.01
Morsetto per tubo IAS 3
129 282020-8 0.83 1.01
Nessuna informazione disponibile, non ordinabile
130 424202-8
Nessuna informazione disponibile, non ordinabile
131 325666-8
Guarnizione del carter
132 162308-1 2.36 2.88
Coperchio del carter Ms335.4U A
133 318612-8 5.71 6.97
Vite a brugola M5x40mm Ck
134 266495-9 0.83 1.01
Vite metrica Ck Inb M5x33mm
135 266573-5 0.83 1.01
Nessuna informazione disponibile, non ordinabile
136 266570-1
Vite metrica Ck Inb M4x10mm
137 266569-6 0.83 1.01
Piastra di bloccaggio
138 318440-1 1.67 2.04
Valvola di alimentazione
139 346083-9 1.39 1.70
Valvola di controllo
140 424201-0 1.67 2.04
CILINDRO
141 135373-3 66.70 81.37
Braccio della valvola
142 125554-7 4.45 5.43
Anello di ritenzione blocco Ms335.4U A
143 325912-9 1.39 1.70
Nessuna informazione disponibile, non ordinabile
144 234181-0
Penna 5mm
145 256200-2 0.83 1.01
Spillo della valvola
146 256866-8 0.83 1.01
Distanziatore Ebh253U A
147 424200-2 0.83 1.01
Perno 4mm Ebh253U A
148 268239-3 0.83 1.01
Leva della Camma
149 313169-4 2.71 3.31
Valvola di scarico Ms335.4U A
150 325913-7 3.54 4.32
Valvola di aspirazione Ms335.4U A
151 325914-5 3.72 4.54
Ingranaggio a bilanciere
152 125552-1 23.06 28.13
Perno 5Mm Ebh253U A
153 268238-5 0.83 1.01
Set anelli di pistone
154 195141-6 12.80 15.62
Pistone Ms335.4U A
155 318613-6 11.82 14.42
Spinotto del pistone Ms335.4U A
156 257796-6 2.36 2.88
Anello di bloccaggio
157 233983-1 0.83 1.01
Spina di allineamento 3
158 254040-2 2.71 3.31
Anello di tenuta 12mm
159 213537-0 2.71 3.31
Rondella 26 Ms335.4U A
160 267425-3 0.83 1.01
Albero Motore
161 125756-5 58.04 70.81
Non più disponibile, nessuna sostituzione
162 213148-1
Nessuna informazione disponibile, non ordinabile
163 125472-9
Nessuna informazione disponibile, non ordinabile
164 125472-9
Nessuna informazione disponibile, non ordinabile
165 125472-9
Etichetta di avvertimento "carburante"
166 810455-9 2.84 3.46
AMMORTIZZATORE
167 424104-8 1.67 2.04
SERBATOIO DI CARBURANTE
168 451877-0 15.24 18.59
Filtro del carburante
169 163447-0 3.11 3.79
Morsetto per tubo IAS 3
170 345920-4 0.83 1.01
Ammortizzatore Ebh253U A
171 424103-0 0.83 1.01
Ammortizzatore Ebh253U A
172 424102-2 0.83 1.01
Tubo del gas
173 162309-9 3.96 4.83
Dispositivo di avviamento Assy Ms335 A
174 126475-6 19.23 23.46
PULEGGIA
175 165606-2 4.67 5.70
Vite di bloccaggio
176 5425003010 1.75 2.14
Avvolgicavo
177 451923-9 3.96 4.83
Molla a spirale
178 232257-7 9.67 11.80
Maniglia dell'avvio Ms335.4U A
179 424317-1 2.71 3.31
Corda di avvio
180 444018-5 2.71 3.31
Vite metallica Ph M5x14mm Ck
181 266809-2 0.83 1.01
Etichetta Ms335.4u
182 816453-1 2.71 3.31
Supporto del serbatoio Ms335.4U A
183 162310-4 3.54 4.32
Vite metallica Ph M5x14mm Ck
184 266809-2 0.83 1.01
Preso d'aria Ms335.4U A
185 325915-3 2.71 3.31
Guarnizione isolante
186 413120-5 1.18 1.44
Anello O 10 (1,7mm)
187 213063-9 2.71 3.31
Collettore
188 451874-6 3.96 4.83
Collettore del carburatore
190 346261-1 3.12 3.81
Nessuna informazione disponibile, non ordinabile
191 922228-9
Guarnizione "carburatore"
192 413138-6 1.18 1.44
FERMAGLIO PER CAVO
193 450562-2 1.18 1.44
Bullone a brugola M5x12mm Ck
194 922213-2 0.83 1.01
Carburatore
195 168561-7 44.96 54.85
Elemento snodato
196 325922-6 4.14 5.05
Nessuna informazione disponibile, non ordinabile
197 413140-9
Seegering E-3 A
198 257964-1 2.02 2.46
Vite met. Ph2 M3x18mm Ck
199 266581-6 1.18 1.44
Anello O 2
200 213538-8 2.02 2.46
Ago Ms335.4U A
201 325921-8 7.57 9.24
Molla di compressione 5-9mm
202 234183-6 2.84 3.46
Guarnizione del Diaframma
203 442155-9 2.36 2.88
Diaframma della pompa
204 WJ00009599 3.96 4.83
Parker 3X24Mm Ck A
205 266582-4 0.83 1.01
Coperchio della pompa Ebh253U A
206 346270-0 3.54 4.32
Pompa booster
207 424314-7 3.54 4.32
Caso di Purificatore d'Aria Ebh253U A
208 140438-8 10.50 12.81
Diaframma
209 WJ00095586 10.50 12.81
Guarnizione del Diaframma
210 442154-1 2.36 2.88
Pomphuis Ebh253U A
211 140437-0 39.23 47.86
Nessuna informazione disponibile, non ordinabile
212 352010-6
Morsetto per tubo IAS 3
213 345918-1 0.83 1.01
Tubo di sfiato Ms335.4U A
214 422055-9 2.02 2.46
Tubo di ventilazione Ebh253U A
215 422042-8 1.67 2.04
Carcasa del filtro d'aria Ebh253U A
216 123845-0 17.45 21.29
Non più disponibile, nessuna sostituzione
217 451925-5
Anello O 15
218 213540-1 0.83 1.01
Valvola di sovrappressione
219 424316-3 2.71 3.31
Anello O 14
220 213539-6 0.83 1.01
Piastra della valvola di sovrapressione
221 451924-7 0.83 1.01
Valvola di sovrappressione
222 424315-5 0.83 1.01
Guarnizione di separazione
223 168577-2 1.20 1.46
Non più disponibile, nessuna sostituzione
224 168576-4
Piastra di strozzamento
225 450560-6 0.83 1.01
Rondella
226 423376-2 0.83 1.01
Piastra di montaggio Ebh253U A
227 346647-9 1.67 2.04
Vite metrica Ph2 M5x68mm Ck
228 265188-5 0.83 1.01
Elemento del filtro dell'aria
229 443140-5 2.71 3.31
Elemento del filtro dell'aria
230 443141-3 2.71 3.31
Coprifiltro dell'aria
231 450561-4 5.71 6.97
Vite metallica Ph M5x14mm Ck
232 266809-2 0.83 1.01
Cavo di connessione
233 638671-9 1.67 2.04

Ci sono 0 articoli nel tuo carrello.
