Qui troverai tutte le parti e i disegni disponibili di “Makita MS-246.4UE”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

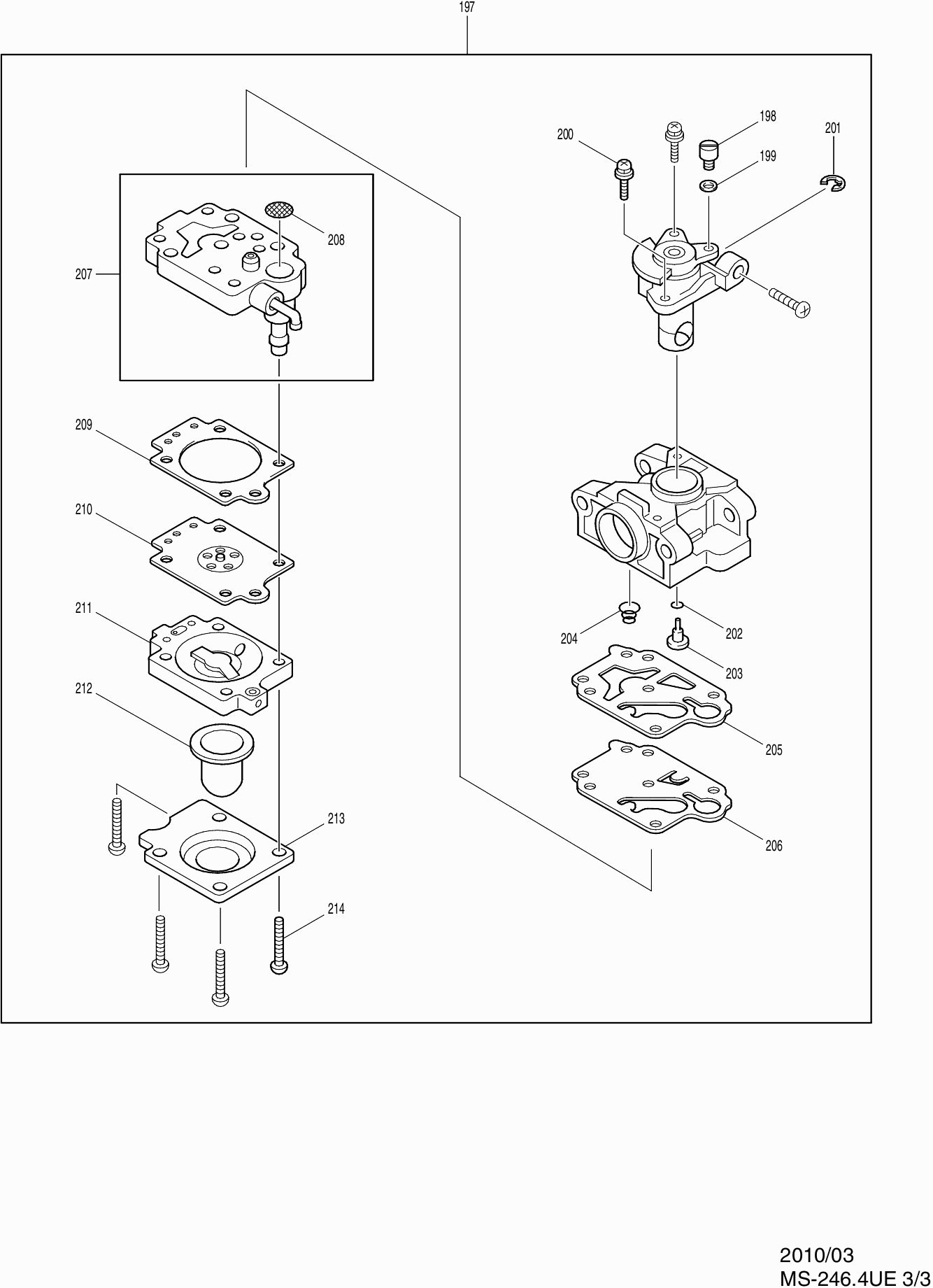

Disegni tecnici di Makita MS-246.4UE
Elenco parti di Makita MS-246.4UE
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Maniglia del gas / di controllo | ||||
| 001 | 125775-1 | 16.50 | 20.13 | |
| Maniglia del gas / di controllo | ||||
| 1 | 125775-1 | 16.50 | 20.13 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 002 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 266326-2 | |||
| Set di maniglie | ||||
| 003 | 188656-0 | 13.20 | 16.10 | |
| Set di maniglie | ||||
| 3 | 188656-0 | 13.20 | 16.10 | |
| Cavo di connessione | ||||
| 004 | 638705-8 | 2.40 | 2.93 | |
| Cavo di connessione | ||||
| 4 | 638705-8 | 2.40 | 2.93 | |
| Portacavo TSC 55 | ||||
| 005 | 451081-1 | 1.20 | 1.46 | |
| Portacavo TSC 55 | ||||
| 5 | 451081-1 | 1.20 | 1.46 | |
| PROTETTORE DEL CAVO | ||||
| 006 | 452005-0 | 3.60 | 4.39 | |
| PROTETTORE DEL CAVO | ||||
| 6 | 452005-0 | 3.60 | 4.39 | |
| Cavo dell'acceleratore | ||||
| 007 | 168570-6 | 3.60 | 4.39 | |
| Cavo dell'acceleratore | ||||
| 7 | 168570-6 | 3.60 | 4.39 | |
| Leva di sblocco | ||||
| 008 | 451083-7 | 1.20 | 1.46 | |
| Leva di sblocco | ||||
| 8 | 451083-7 | 1.20 | 1.46 | |
| Molla di torsione 7 | ||||
| 009 | 233541-3 | 1.20 | 1.46 | |
| Molla di torsione 7 | ||||
| 9 | 233541-3 | 1.20 | 1.46 | |
| Molla di torsione 11 | ||||
| 010 | 233540-5 | 2.40 | 2.93 | |
| Molla di torsione 11 | ||||
| 10 | 233540-5 | 2.40 | 2.93 | |
| Comando gas | ||||
| 011 | 451084-5 | 2.40 | 2.93 | |
| Comando gas | ||||
| 11 | 451084-5 | 2.40 | 2.93 | |
| Maniglia del gas / di controllo | ||||
| 012 | 125544-0 | 16.50 | 20.13 | |
| Maniglia del gas / di controllo | ||||
| 12 | 125544-0 | 16.50 | 20.13 | |
| Leva del cambio | ||||
| 013 | 451082-9 | 1.20 | 1.46 | |
| Leva del cambio | ||||
| 13 | 451082-9 | 1.20 | 1.46 | |
| Molla a Balia | ||||
| 014 | 232251-9 | 1.20 | 1.46 | |
| Molla a Balia | ||||
| 14 | 232251-9 | 1.20 | 1.46 | |
| Set di maniglie | ||||
| 015 | 188656-0 | 13.20 | 16.10 | |
| Set di maniglie | ||||
| 15 | 188656-0 | 13.20 | 16.10 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 016 | 265B67-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 266326-2 | |||
| Set di maniglie | ||||
| 017 | 188659-4 | 13.20 | 16.10 | |
| Set di maniglie | ||||
| 17 | 188659-4 | 13.20 | 16.10 | |
| Set di maniglie | ||||
| 018 | 188659-4 | 13.20 | 16.10 | |
| Set di maniglie | ||||
| 18 | 188659-4 | 13.20 | 16.10 | |
| Vite 5x35 | ||||
| 019 | 911256-9 | 1.00 | 1.22 | |
| Vite 5x35 | ||||
| 19 | 911256-9 | 1.00 | 1.22 | |
| Tubo della Maniglia | ||||
| 020 | 331862-8 | 13.20 | 16.10 | |
| Tubo della Maniglia | ||||
| 20 | 331862-8 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 168524-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 168524-3 | |||
| Staffa della maniglia | ||||
| 022 | 318429-9 | 4.80 | 5.86 | |
| Staffa della maniglia | ||||
| 22 | 318429-9 | 4.80 | 5.86 | |
| Porta maniglia | ||||
| 023 | 318428-1 | 4.80 | 5.86 | |
| Porta maniglia | ||||
| 23 | 318428-1 | 4.80 | 5.86 | |
| Molla di compressione 20 | ||||
| 024 | 233202-5 | 1.20 | 1.46 | |
| Molla di compressione 20 | ||||
| 24 | 233202-5 | 1.20 | 1.46 | |
| Montaggio Del Tubo | ||||
| 025 | 318427-3 | 4.80 | 5.86 | |
| Montaggio Del Tubo | ||||
| 25 | 318427-3 | 4.80 | 5.86 | |
| Staffa di presa del tubo | ||||
| 026 | 318426-5 | 4.80 | 5.86 | |
| Staffa di presa del tubo | ||||
| 26 | 318426-5 | 4.80 | 5.86 | |
| Bullone a brugola Ck M5x25mm | ||||
| 027 | 922241-7 | 1.00 | 1.22 | |
| Bullone a brugola Ck M5x25mm | ||||
| 27 | 922241-7 | 1.00 | 1.22 | |
| Staffa di montaggio | ||||
| 028 | 195143-2 | 3.60 | 4.39 | |
| Staffa di montaggio | ||||
| 28 | 195143-2 | 3.60 | 4.39 | |
| Vite Vk 20mm | ||||
| 029 | 911233-1 | 1.00 | 1.22 | |
| Vite Vk 20mm | ||||
| 29 | 911233-1 | 1.00 | 1.22 | |
| Protezione MS246.4UE* | ||||
| 030 | 422164-4 | 28.60 | 34.89 | |
| Protezione MS246.4UE* | ||||
| 30 | 422164-4 | 28.60 | 34.89 | |
| Non più disponibile, nessuna sostituzione | ||||
| 031 | 140431-2 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 140431-2 | |||
| Etichetta di avvertimento | ||||
| 032 | 891176-2 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| 32 | 891176-2 | 2.40 | 2.93 | |
| Vite 5x35 | ||||
| 034 | 911256-9 | 1.00 | 1.22 | |
| Vite 5x35 | ||||
| 34 | 911256-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 324893-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 324893-4 | |||
| Vite a brugola 5x10 | ||||
| 036 | 922206-9 | 1.20 | 1.46 | |
| Vite a brugola 5x10 | ||||
| 36 | 922206-9 | 1.20 | 1.46 | |
| Set di carcasas del cambio Ebh253U A | ||||
| 037 | 123833-7 | 56.10 | 68.44 | |
| Set di carcasas del cambio Ebh253U A | ||||
| 37 | 123833-7 | 56.10 | 68.44 | |
| Cuscinetto a sfere 609zz | ||||
| 040 | 210049-4 | 3.60 | 4.39 | |
| Cuscinetto a sfere 609zz | ||||
| 40 | 210049-4 | 3.60 | 4.39 | |
| Anello di bloccaggio S-9 | ||||
| 041 | 961005-4 | 1.00 | 1.22 | |
| Anello di bloccaggio S-9 | ||||
| 41 | 961005-4 | 1.00 | 1.22 | |
| Anello Seeger R24 | ||||
| 042 | 962113-4 | 1.00 | 1.22 | |
| Anello Seeger R24 | ||||
| 42 | 962113-4 | 1.00 | 1.22 | |
| Bullone a brugola Ck M5x25mm | ||||
| 043 | 922241-7 | 1.00 | 1.22 | |
| Bullone a brugola Ck M5x25mm | ||||
| 43 | 922241-7 | 1.00 | 1.22 | |
| Vite in metallo Ck M8x10mm | ||||
| 044 | 265590-2 | 1.00 | 1.22 | |
| Vite in metallo Ck M8x10mm | ||||
| 44 | 265590-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 626 | ||||
| 045 | 211019-6 | 3.60 | 4.39 | |
| Cuscinetto a sfere 626 | ||||
| 45 | 211019-6 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 046 | 188902-1 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 188902-1 | |||
| Cuscinetto a sfere 6001llu | ||||
| 049 | 211138-8 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6001llu | ||||
| 49 | 211138-8 | 4.80 | 5.86 | |
| Anello di bloccaggio R-28 | ||||
| 050 | 962106-1 | 1.20 | 1.46 | |
| Anello di bloccaggio R-28 | ||||
| 50 | 962106-1 | 1.20 | 1.46 | |
| Rondella protettiva | ||||
| 051 | 331861-0 | 8.40 | 10.25 | |
| Rondella protettiva | ||||
| 51 | 331861-0 | 8.40 | 10.25 | |
| Anello di bloccaggio | ||||
| 052 | 346355-2 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 346084-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 053 | 168526-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 168526-9 | |||
| DADO M10 | ||||
| 054 | 264025-0 | 2.40 | 2.93 | |
| DADO M10 | ||||
| 54 | 264025-0 | 2.40 | 2.93 | |
| BESCHERMKAP "MES" | ||||
| 055 | 452260-4 | 7.00 | 8.54 | |
| BESCHERMKAP "MES" | ||||
| 55 | 452260-4 | 7.00 | 8.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 056 | 451097-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 451097-6 | |||
| Vite a brugola m6x25 | ||||
| 057 | 266280-0 | 1.00 | 1.22 | |
| Vite a brugola m6x25 | ||||
| 57 | 266280-0 | 1.00 | 1.22 | |
| Morsetto per cappuccio | ||||
| 058 | 347012-5 | 2.40 | 2.93 | |
| Morsetto per cappuccio | ||||
| 58 | 347012-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 125746-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 125746-8 | |||
| Bullone ad ali M4 | ||||
| 061 | 265791-2 | 1.00 | 1.22 | |
| Bullone ad ali M4 | ||||
| 61 | 265791-2 | 1.00 | 1.22 | |
| Elemento del filtro dell'aria | ||||
| 062 | 443141-3 | 2.71 | 3.31 | |
| Elemento del filtro dell'aria | ||||
| 62 | 443141-3 | 2.71 | 3.31 | |
| Elemento del filtro dell'aria | ||||
| 063 | 443140-5 | 3.60 | 4.39 | |
| Elemento del filtro dell'aria | ||||
| 63 | 443140-5 | 3.60 | 4.39 | |
| Bullone Allen M5x60 | ||||
| 064 | 266618-9 | 1.00 | 1.22 | |
| Bullone Allen M5x60 | ||||
| 64 | 266618-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 126004-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 126004-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 066 | 162300-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 162300-7 | |||
| Anello O 15 | ||||
| 067 | 213540-1 | 1.00 | 1.22 | |
| Anello O 15 | ||||
| 67 | 213540-1 | 1.00 | 1.22 | |
| Valvola di sovrappressione | ||||
| 068 | 424316-3 | 3.60 | 4.39 | |
| Valvola di sovrappressione | ||||
| 68 | 424316-3 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 069 | 422062-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 422062-2 | |||
| Bussola di collegamento | ||||
| 070 | 325665-0 | 1.20 | 1.46 | |
| Bussola di collegamento | ||||
| 70 | 325665-0 | 1.20 | 1.46 | |
| Guarnizione del collettore di aspirazione | ||||
| 071 | 442153-3 | 1.20 | 1.46 | |
| Guarnizione del collettore di aspirazione | ||||
| 71 | 442153-3 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 072 | 922228-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 922228-9 | |||
| FERMAGLIO PER CAVO | ||||
| 073 | 451825-9 | 1.00 | 1.22 | |
| FERMAGLIO PER CAVO | ||||
| 73 | 451825-9 | 1.00 | 1.22 | |
| Collettore | ||||
| 074 | 451729-5 | 2.40 | 2.93 | |
| Collettore | ||||
| 74 | 451729-5 | 2.40 | 2.93 | |
| O-ring 12 | ||||
| 075 | 213547-7 | 1.20 | 1.46 | |
| O-ring 12 | ||||
| 75 | 213547-7 | 1.20 | 1.46 | |
| Tubo di sfiato Ms335.4U A | ||||
| 076 | 422055-9 | 2.40 | 2.93 | |
| Tubo di sfiato Ms335.4U A | ||||
| 76 | 422055-9 | 2.40 | 2.93 | |
| Anello di bloccaggio r-32 | ||||
| 077 | 962151-6 | 1.00 | 1.22 | |
| Anello di bloccaggio r-32 | ||||
| 77 | 962151-6 | 1.00 | 1.22 | |
| Coperchio valvola | ||||
| 078 | 318745-9 | 7.20 | 8.78 | |
| Coperchio valvola | ||||
| 78 | 318745-9 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079 | 266570-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 266570-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 080 | 452795-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 452795-5 | |||
| Guarnizione del coperchio valvole | ||||
| 081 | 162304-9 | 1.20 | 1.46 | |
| Guarnizione del coperchio valvole | ||||
| 81 | 162304-9 | 1.20 | 1.46 | |
| Cappuccio della candela | ||||
| 082 | 424302-4 | 3.60 | 4.39 | |
| Cappuccio della candela | ||||
| 82 | 424302-4 | 3.60 | 4.39 | |
| Molla candela Ebh253U A | ||||
| 083 | 324891-8 | 1.20 | 1.46 | |
| Molla candela Ebh253U A | ||||
| 83 | 324891-8 | 1.20 | 1.46 | |
| Candela di accensione | ||||
| 084 | 168534-0 | 11.00 | 13.42 | |
| Candela di accensione | ||||
| 84 | 168534-0 | 11.00 | 13.42 | |
| Braccio della valvola | ||||
| 085 | 125554-7 | 4.80 | 5.86 | |
| Braccio della valvola | ||||
| 85 | 125554-7 | 4.80 | 5.86 | |
| Penna 5mm | ||||
| 086 | 256200-2 | 1.00 | 1.22 | |
| Penna 5mm | ||||
| 86 | 256200-2 | 1.00 | 1.22 | |
| Spillo della valvola | ||||
| 087 | 256865-0 | 1.00 | 1.22 | |
| Spillo della valvola | ||||
| 87 | 256865-0 | 1.00 | 1.22 | |
| Anello di bloccaggio della valvola | ||||
| 088 | 325668-4 | 2.40 | 2.93 | |
| Anello di bloccaggio della valvola | ||||
| 88 | 325668-4 | 2.40 | 2.93 | |
| Carcassa della frizione Em2653Lh A | ||||
| 089 | 143823-4 | 19.80 | 24.16 | |
| Carcassa della frizione Em2653Lh A | ||||
| 89 | 143823-4 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 922228-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 922228-9 | |||
| Distanziale | ||||
| 091 | 450569-8 | 1.20 | 1.46 | |
| Distanziale | ||||
| 91 | 450569-8 | 1.20 | 1.46 | |
| Rondella di bloccaggio S-12 | ||||
| 092 | 961052-5 | 1.00 | 1.22 | |
| Rondella di bloccaggio S-12 | ||||
| 92 | 961052-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6201ddu | ||||
| 093 | 210111-5 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6201ddu | ||||
| 93 | 210111-5 | 6.00 | 7.32 | |
| Anello di bloccaggio r-32 | ||||
| 094 | 962151-6 | 1.00 | 1.22 | |
| Anello di bloccaggio r-32 | ||||
| 94 | 962151-6 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 095 | 168609-5 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 168609-5 | |||
| Vite a brugola M6x25mm | ||||
| 096 | 266864-4 | 2.40 | 2.93 | |
| Vite a brugola M6x25mm | ||||
| 96 | 266864-4 | 2.40 | 2.93 | |
| Rondella 8 | ||||
| 097 | 267817-6 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 97 | 267817-6 | 1.00 | 1.22 | |
| Frizione cpl | ||||
| 098 | 126135-0 | 11.00 | 13.42 | |
| Frizione cpl | ||||
| 98 | 126135-0 | 11.00 | 13.42 | |
| Scarpetta frizione | ||||
| 099 | 168498-8 | 8.40 | 10.25 | |
| Scarpetta frizione | ||||
| 99 | 168498-8 | 8.40 | 10.25 | |
| Molla di trazione 7mm | ||||
| 100 | 231881-3 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 267812-6 | |||
| DADO DI BLOCCAGGIO | ||||
| 102 | 264039-9 | 1.00 | 1.22 | |
| Roto Magneto Comp. | ||||
| 103 | 318569-3 | 11.00 | 13.42 | |
| Tubo Ms246.4 A | ||||
| 104 | 444021-6 | 1.20 | 1.46 | |
| Bullone a brugola M4x20mm | ||||
| 105 | 266602-4 | 1.20 | 1.46 | |
| Distanziale | ||||
| 106 | 452049-0 | 1.00 | 1.22 | |
| Accensione | ||||
| 107 | 161483-0 | 30.80 | 37.58 | |
| Perno 5Mm Ebh253U A | ||||
| 108 | 268238-5 | 1.00 | 1.22 | |
| Ingranaggio a bilanciere | ||||
| 109 | 125552-1 | 23.10 | 28.18 | |
| Leva della Camma | ||||
| 110 | 313169-4 | 3.60 | 4.39 | |
| Perno 4mm Ebh253U A | ||||
| 112 | 268239-3 | 1.00 | 1.22 | |
| Guarnizione del coperchio del carter | ||||
| 113 | 162274-2 | 2.40 | 2.93 | |
| Coperchio del alloggiamento VERDE | ||||
| 114 | 318443-5 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 266570-1 | |||
| Blocco cilindro assy | ||||
| 116 | 135478-9 | 130.90 | 159.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 266570-1 | |||
| Valvola di controllo | ||||
| 118 | 424201-0 | 2.40 | 2.93 | |
| Guarnizione di Scarico Ms246.4 A | ||||
| 119 | 346331-6 | 3.60 | 4.39 | |
| Scarico | ||||
| 120 | 168554-4 | 8.40 | 10.25 | |
| Vite a brugola M5x40mm Ck | ||||
| 121 | 266440-4 | 1.20 | 1.46 | |
| PULEGGIA | ||||
| 122 | 168471-8 | 8.40 | 10.25 | |
| Piastra di scarico | ||||
| 123 | 451731-8 | 1.20 | 1.46 | |
| Vite esagonale Ck M5x14mm | ||||
| 124 | 922218-2 | 1.00 | 1.22 | |
| Cablaggio | ||||
| 125 | 638707-4 | 2.40 | 2.93 | |
| Cablaggio | ||||
| 126 | 638708-2 | 3.60 | 4.39 | |
| Vite esagonale Ck M5x14mm | ||||
| 128 | 922218-2 | 1.00 | 1.22 | |
| Coperchio del cilindro | ||||
| 129 | 453569-7 | 10.80 | 13.18 | |
| Vite esagonale Ck M5x14mm | ||||
| 130 | 922218-2 | 1.00 | 1.22 | |
| Gomma Ammortizzatrice | ||||
| 131 | 424082-2 | 2.40 | 2.93 | |
| Bullone a brugola 5x12 | ||||
| 132 | 922211-6 | 1.00 | 1.22 | |
| Vite esagonale 5x18 | ||||
| 133 | 922226-3 | 1.00 | 1.22 | |
| Supporto, tubo | ||||
| 134 | 318249-1 | 3.60 | 4.39 | |
| Supporto, tubo | ||||
| 135 | 318250-6 | 3.60 | 4.39 | |
| Gomma Ammortizzatrice | ||||
| 136 | 424083-0 | 2.40 | 2.93 | |
| Distanziatore Ebh253U A | ||||
| 137 | 424200-2 | 1.00 | 1.22 | |
| Molla a compressione 9 | ||||
| 138 | 234108-0 | 2.40 | 2.93 | |
| Valvola di scarico | ||||
| 140 | 326366-3 | 4.80 | 5.86 | |
| Valvola di aspirazione | ||||
| 143 | 326367-1 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 144 | 257298-2 | |||
| Set di pezzi | ||||
| 145 | 196595-0 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 146 | 257300-1 | |||
| PISTONE | ||||
| 147 | 318441-9 | 9.60 | 11.71 | |
| Spina di allineamento 3 | ||||
| 148 | 254040-2 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 149 | 135406-4 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 150 | 213148-1 | |||
| Rondella 23 | ||||
| 151 | 267400-9 | 2.40 | 2.93 | |
| Anello di tenuta 12 | ||||
| 152 | 213147-3 | 2.40 | 2.93 | |
| Spinotto del pistone | ||||
| 153 | 257781-9 | 3.60 | 4.39 | |
| Anello di bloccaggio per perno del pistone | ||||
| 154 | 233976-8 | 1.00 | 1.22 | |
| Guarnizione del carter | ||||
| 155 | 162345-5 | 2.40 | 2.93 | |
| Valvola di alimentazione | ||||
| 156 | 346083-9 | 2.40 | 2.93 | |
| Piastra di bloccaggio | ||||
| 157 | 318590-2 | 3.60 | 4.39 | |
| Bullone Allen M4x10 | ||||
| 158 | 922112-8 | 1.00 | 1.22 | |
| Coperchio del basamento | ||||
| 159 | 318588-9 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 160 | 266570-1 | |||
| Buffer di impatto | ||||
| 161 | 424344-8 | 1.00 | 1.22 | |
| Rondella | ||||
| 162 | 346305-7 | 1.00 | 1.22 | |
| Vite di alloggiamento M6x8mm | ||||
| 163 | 266611-3 | 1.00 | 1.22 | |
| Anello O 20 | ||||
| 164 | 213548-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 165 | 325898-7 | |||
| Morsetto per tubo IAS 3 | ||||
| 166 | 282020-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 325666-8 | |||
| Tubo dell'olio | ||||
| 168 | 424301-6 | 3.60 | 4.39 | |
| Tappo dell'olio | ||||
| 169 | 452047-4 | 2.40 | 2.93 | |
| Guarnizione | ||||
| 170 | 424343-0 | 1.20 | 1.46 | |
| Tubo dell'olio | ||||
| 171 | 452048-2 | 3.60 | 4.39 | |
| Vite esagonale Ck M5x14mm | ||||
| 172 | 922218-2 | 1.00 | 1.22 | |
| Tappo del serbatoio Assy Ms246.4 A | ||||
| 173 | 127112-5 | 12.22 | 14.91 | |
| Tappo del serbatoio Assy Ms246.4 A | ||||
| 174 | 127112-5 | 12.22 | 14.91 | |
| Tubo di alimentazione | ||||
| 175 | 168755-4 | 6.00 | 7.32 | |
| Morsetto per tubo IAS 3 | ||||
| 176 | 282020-8 | 1.00 | 1.22 | |
| Filtro del carburante | ||||
| 177 | 163518-3 | 14.30 | 17.45 | |
| SERBATOIO DI CARBURANTE | ||||
| 178 | 451736-8 | 10.80 | 13.18 | |
| Gomma Ammortizzatrice | ||||
| 179 | 424080-6 | 1.20 | 1.46 | |
| Gomma Ammortizzatrice | ||||
| 180 | 424081-4 | 1.20 | 1.46 | |
| Supporto del serbatoio | ||||
| 181 | 451737-6 | 2.40 | 2.93 | |
| Vite esagonale Ck M5x14mm | ||||
| 182 | 922218-2 | 1.00 | 1.22 | |
| Dispositivo di avviamento | ||||
| 183 | 195309-4 | 23.10 | 28.18 | |
| Maniglia dell'avviamento | ||||
| 184 | 424319-7 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 185 | 424359-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 187 | 266585-8 | |||
| Molla di ammortizzazione Ms246.4 A | ||||
| 188 | 233578-0 | 4.80 | 5.86 | |
| Piastra di comando | ||||
| 189 | 452275-1 | 3.60 | 4.39 | |
| Avvolgicavo | ||||
| 190 | 452274-3 | 6.00 | 7.32 | |
| Molla di avviamento | ||||
| 191 | 232258-5 | 6.00 | 7.32 | |
| Corda di avviamento | ||||
| 192 | 444024-0 | 2.40 | 2.93 | |
| Dispositivo di avviamento | ||||
| 193 | 195309-4 | 23.10 | 28.18 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 194 | 922223-9 | 1.00 | 1.22 | |
| Etichetta "dolmar" | ||||
| 196 | 891121-7 | 2.40 | 2.93 | |
| Carburatore | ||||
| 197 | 168762-7 | 82.50 | 100.65 | |
| Elemento snodato | ||||
| 198 | 325922-6 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 199 | 413140-9 | |||
| Vite met. Ph2 M3x18mm Ck | ||||
| 200 | 266581-6 | 1.20 | 1.46 | |
| Seegering E-3 A | ||||
| 201 | 257964-1 | 7.20 | 8.78 | |
| Anello O 2 | ||||
| 202 | 213538-8 | 4.80 | 5.86 | |
| Ago del gas | ||||
| 203 | 325985-2 | 14.30 | 17.45 | |
| Molla di compressione 5-9mm | ||||
| 204 | 234183-6 | 4.80 | 5.86 | |
| Guarnizione del Diaframma | ||||
| 205 | 442155-9 | 7.20 | 8.78 | |
| Diaframma della pompa | ||||
| 206 | WJ00009599 | 3.96 | 4.83 | |
| Corpo pompa EBH253U A | ||||
| 207 | 140437-0 | 39.60 | 48.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 208 | 352010-6 | |||
| Guarnizione del Diaframma | ||||
| 209 | 442154-1 | 7.20 | 8.78 | |
| Diaframma | ||||
| 210 | 168620-7 | 38.50 | 46.97 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 211 | 140438-8 | 27.50 | 33.55 | |
| Pompa booster | ||||
| 212 | 424314-7 | 11.00 | 13.42 | |
| Coperchio della pompa Ebh253U A | ||||
| 213 | 346270-0 | 7.20 | 8.78 | |
| Parker 3X24Mm Ck A | ||||
| 214 | 266582-4 | 3.60 | 4.39 | |
| Rivetto | ||||
| 220 | 413143-3 | 1.00 | 1.22 | |
| Cablaggio | ||||
| 221 | 638706-6 | 2.40 | 2.93 | |
| Porta Lama | ||||
| 222 | 135398-7 | 5.00 | 6.10 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 223 | 265B67-9 | 1.00 | 1.22 | |
| Coltello da taglio Em2653Lh A | ||||
| 224 | 347050-7 | 1.20 | 1.46 | |
| TARGHETTA | ||||
| 225 | 891178-8 | 3.60 | 4.39 | |
| Etichetta di avvertimento | ||||
| 226 | 819430-2 | 2.40 | 2.93 | |
| Etichetta di avvertimento "carburante" | ||||
| 227 | 810455-9 | 2.40 | 2.93 | |
| Etichetta indicatrice | ||||
| 228 | 891985-9 | 2.40 | 2.93 | |
| Rondella 6mm A | ||||
| 229 | 267214-6 | 1.00 | 1.22 | |
