Qui troverai tutte le parti e i disegni disponibili di “Makita MR004G”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

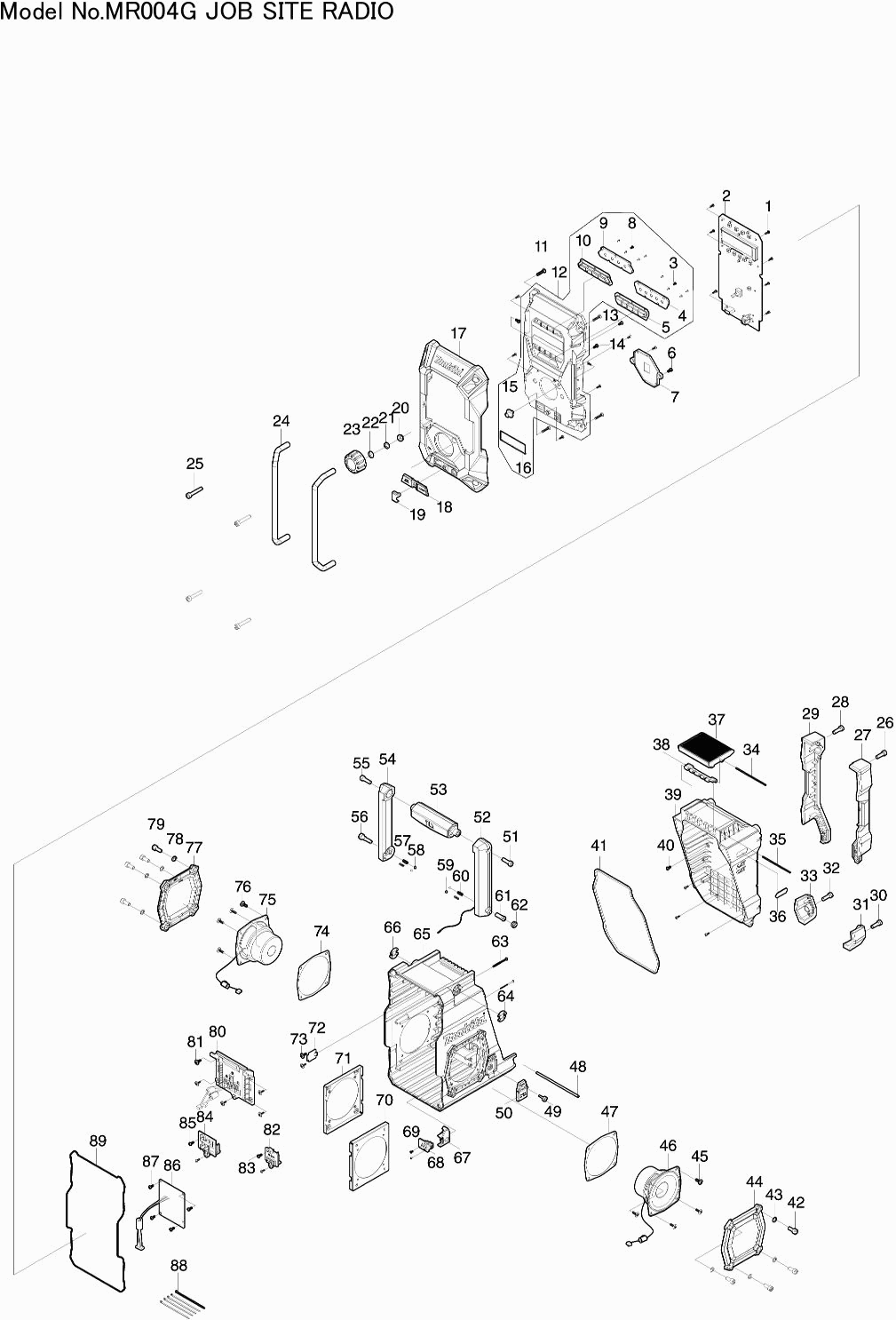

Disegni tecnici di Makita MR004G
Elenco parti di Makita MR004G
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 3x8 | ||||
| 001 | SE00000521 | 1.00 | 1.22 | |
| Stampato scheda di circuito A MR004G | ||||
| 002 | SE00000950 | 179.30 | 218.75 | |
| Encoder | ||||
| 002A | SE00000565 | 9.60 | 11.71 | |
| Vite di svasatura 1.7 | ||||
| 003 | SE09090011 | 1.00 | 1.22 | |
| SUPPORTO PULSANTE DI PRESELEZIONE MR004G | ||||
| 004 | SE00000909 | 2.40 | 2.93 | |
| PULSANTE DI PRESELEZIONE MR004G | ||||
| 005 | SE00000910 | 2.40 | 2.93 | |
| Vite 3x8 | ||||
| 006 | SE00000521 | 1.00 | 1.22 | |
| Supporto pulsante MR002G | ||||
| 007 | SE00000911 | 1.20 | 1.46 | |
| Vite di svasatura 1.7 | ||||
| 008 | SE09090011 | 1.00 | 1.22 | |
| SUPPORTO PULSANTE DI COMMUTAZIONE MR004G | ||||
| 009 | SE00000907 | 2.40 | 2.93 | |
| Pulsante A/U MR004G | ||||
| 010 | SE00000951 | 2.40 | 2.93 | |
| Vite M4x16 | ||||
| 011 | SE09064161 | 1.00 | 1.22 | |
| Custodia anteriore MR004G | ||||
| 012 | SE00000952 | 28.60 | 34.89 | |
| Parker 3x6mm MR001G | ||||
| 013 | SE00000854 | 1.00 | 1.22 | |
| Vite 3x8 | ||||
| 014 | SE00000521 | 1.00 | 1.22 | |
| PULSANTE DI COMMUTAZIONE MR003/4G | ||||
| 015 | SE00000855 | 1.20 | 1.46 | |
| GUARNIZIONE MR003/4G | ||||
| 016 | SE00000856 | 2.40 | 2.93 | |
| Bordo antiurto MR004G | ||||
| 017 | SE00000953 | 23.10 | 28.18 | |
| Cappuccio di copertura in gomma jack MR002 | ||||
| 018 | SE00000916 | 2.40 | 2.93 | |
| Cappuccio jack MR001 | ||||
| 019 | SE00000860 | 1.20 | 1.46 | |
| Anello di bloccaggio DMR115 | ||||
| 020 | SE00000754 | 1.00 | 1.22 | |
| Dado di bloccaggio DMR115 | ||||
| 021 | SE00000755 | 1.00 | 1.22 | |
| Anello per manopola del volume | ||||
| 022 | SE21B1110A | 1.00 | 1.22 | |
| Manopola di rotazione MR001 | ||||
| 023 | SE00000861 | 2.40 | 2.93 | |
| Manico MR001 | ||||
| 024 | SE00000862 | 10.80 | 13.18 | |
| Vite 6x33mm DMR115 | ||||
| 025 | SE00000709 | 1.20 | 1.46 | |
| BULLONE M6X16 | ||||
| 026 | SE09176166 | 1.00 | 1.22 | |
| Banda di sfregamento R MR001 | ||||
| 027 | SE00000864 | 8.40 | 10.25 | |
| BULLONE M6X16 | ||||
| 028 | SE09176166 | 1.00 | 1.22 | |
| Banda di sfregamento L MR001 | ||||
| 029 | SE00000863 | 8.40 | 10.25 | |
| BULLONE M6X16 | ||||
| 030 | SE09176166 | 1.00 | 1.22 | |
| Banda di sfregamento R MR001 | ||||
| 031 | SE00000866 | 4.80 | 5.86 | |
| BULLONE M6X16 | ||||
| 032 | SE09176166 | 1.00 | 1.22 | |
| Banda di sfregamento L MR001 | ||||
| 033 | SE00000865 | 4.80 | 5.86 | |
| PERNO 2X84 MR003/4G | ||||
| 034 | SE00000868 | 1.00 | 1.22 | |
| Pin 2x77mm | ||||
| 035 | SE00000539 | 1.20 | 1.46 | |
| ETICHETTA XGT MR003/4G | ||||
| 036 | SE00000872 | 2.40 | 2.93 | |
| COPERCHIO MR004G | ||||
| 037 | SE00000917 | 4.80 | 5.86 | |
| Piastra di Chiusura | ||||
| 038 | SE00000536 | 1.20 | 1.46 | |
| Set cappuccio della batteria MR002G | ||||
| 039 | SE00000920 | 22.00 | 26.84 | |
| Vite 3x8 | ||||
| 040 | SE00000521 | 1.00 | 1.22 | |
| Guarnizione del coperchio della batteria MR001G | ||||
| 041 | SE00000873 | 7.20 | 8.78 | |
| Vite M6X14 | ||||
| 042 | SE9076146A | 1.00 | 1.22 | |
| Guarnizione | ||||
| 043 | SE024J9070 | 1.00 | 1.22 | |
| Griglia dell'altoparlante MR001 | ||||
| 044 | SE00000874 | 7.20 | 8.78 | |
| Vite,M4x12 | ||||
| 045 | SE09090023 | 1.00 | 1.22 | |
| Altoparlante R MR004G | ||||
| 046 | SE00000955 | 17.60 | 21.47 | |
| Guarnizione dell'altoparlante MR001 | ||||
| 047 | SE00000876 | 3.60 | 4.39 | |
| Perno di montaggio MR001 | ||||
| 048 | SE00000877 | 2.40 | 2.93 | |
| Vite 3x14mm | ||||
| 049 | SE00000404 | 1.00 | 1.22 | |
| Coperchio DC-jack MR001/2G | ||||
| 050 | SE00000878 | 1.20 | 1.46 | |
| Vite a passo d`uomo 6x20mm | ||||
| 051 | SE00000176 | 1.00 | 1.22 | |
| Maniglia R ant MR003G | ||||
| 052 | SE00000939 | 10.80 | 13.18 | |
| Maniglia MR001G | ||||
| 053 | SE00000881 | 9.60 | 11.71 | |
| Leva della maniglia L MR001G | ||||
| 054 | SE00000879 | 4.80 | 5.86 | |
| Vite a passo d`uomo 6x20mm | ||||
| 055 | SE00000176 | 1.00 | 1.22 | |
| Vite 6x17mm DMR115 | ||||
| 056 | SE00000715 | 1.20 | 1.46 | |
| Molla compressione | ||||
| 057 | SE00000184 | 1.00 | 1.22 | |
| Palla | ||||
| 058 | SE09994007 | 1.00 | 1.22 | |
| Palla | ||||
| 059 | SE09994007 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 060 | SE00000184 | 1.00 | 1.22 | |
| Vite 7x16mm DMR115 | ||||
| 061 | SE00000716 | 1.20 | 1.46 | |
| Vite 10.8x4.5mm DMR115 | ||||
| 062 | SE00000717 | 2.40 | 2.93 | |
| Vite svasata 3x45 (ni) | ||||
| 063 | SE00000445 | 1.00 | 1.22 | |
| Manicoplt R MR001G | ||||
| 064 | SE00000888 | 1.20 | 1.46 | |
| Casa posteriore MR004G | ||||
| 065 | SE00000956 | 38.50 | 46.97 | |
| Manicoplt L MR001G | ||||
| 066 | SE00000889 | 1.20 | 1.46 | |
| Supporto Presa DC MR002G | ||||
| 067 | SE00000929 | 1.00 | 1.22 | |
| Scheda di circuito F MR003G | ||||
| 068 | SE00000958 | 6.00 | 7.32 | |
| Vite di svasatura 1.7 | ||||
| 069 | SE09090011 | 1.00 | 1.22 | |
| Porta altoparlante MR001 | ||||
| 070 | SE00000892 | 8.40 | 10.25 | |
| Porta altoparlante MR001 | ||||
| 071 | SE00000892 | 8.40 | 10.25 | |
| Circuito G DMR115 | ||||
| 072 | SE00000785 | 9.60 | 11.71 | |
| Vite filettata 3x10mm | ||||
| 073 | SE00000193 | 1.00 | 1.22 | |
| Guarnizione dell'altoparlante MR001 | ||||
| 074 | SE00000876 | 3.60 | 4.39 | |
| Altoparlante L MR004G | ||||
| 075 | SE00000963 | 17.60 | 21.47 | |
| Vite,M4x12 | ||||
| 076 | SE09090023 | 1.00 | 1.22 | |
| Griglia dell'altoparlante MR001 | ||||
| 077 | SE00000874 | 7.20 | 8.78 | |
| Guarnizione | ||||
| 078 | SE024J9070 | 1.00 | 1.22 | |
| Vite M6X14 | ||||
| 079 | SE9076146A | 1.00 | 1.22 | |
| Unità di collegamento XGT MR004G | ||||
| 080 | SE00000959 | 9.60 | 11.71 | |
| Vite filettata 3x10mm | ||||
| 081 | SE00000193 | 1.00 | 1.22 | |
| Unità di collegamento CXT MR004G | ||||
| 082 | SE00000960 | 4.80 | 5.86 | |
| Vite 3x8 | ||||
| 083 | SE00000521 | 1.00 | 1.22 | |
| Unità di collegamento LXT MR004G | ||||
| 084 | SE00000961 | 4.80 | 5.86 | |
| Vite 3x8 | ||||
| 085 | SE00000521 | 1.00 | 1.22 | |
| Scheda di circuito stampato D+M MR004G | ||||
| 086 | SE00000962 | 33.00 | 40.26 | |
| Vite 3x8 | ||||
| 087 | SE00000521 | 1.00 | 1.22 | |
| W/cravatte 100mm | ||||
| 088 | SE00000195 | 1.00 | 1.22 | |
| Pacco del corpo posteriore MR001G | ||||
| 089 | SE00000899 | 2.40 | 2.93 | |
