Parti e disegni tecnici Makita Mp352.4Z

Qui troverai tutte le parti e i disegni disponibili di “Makita MP352.4Z”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

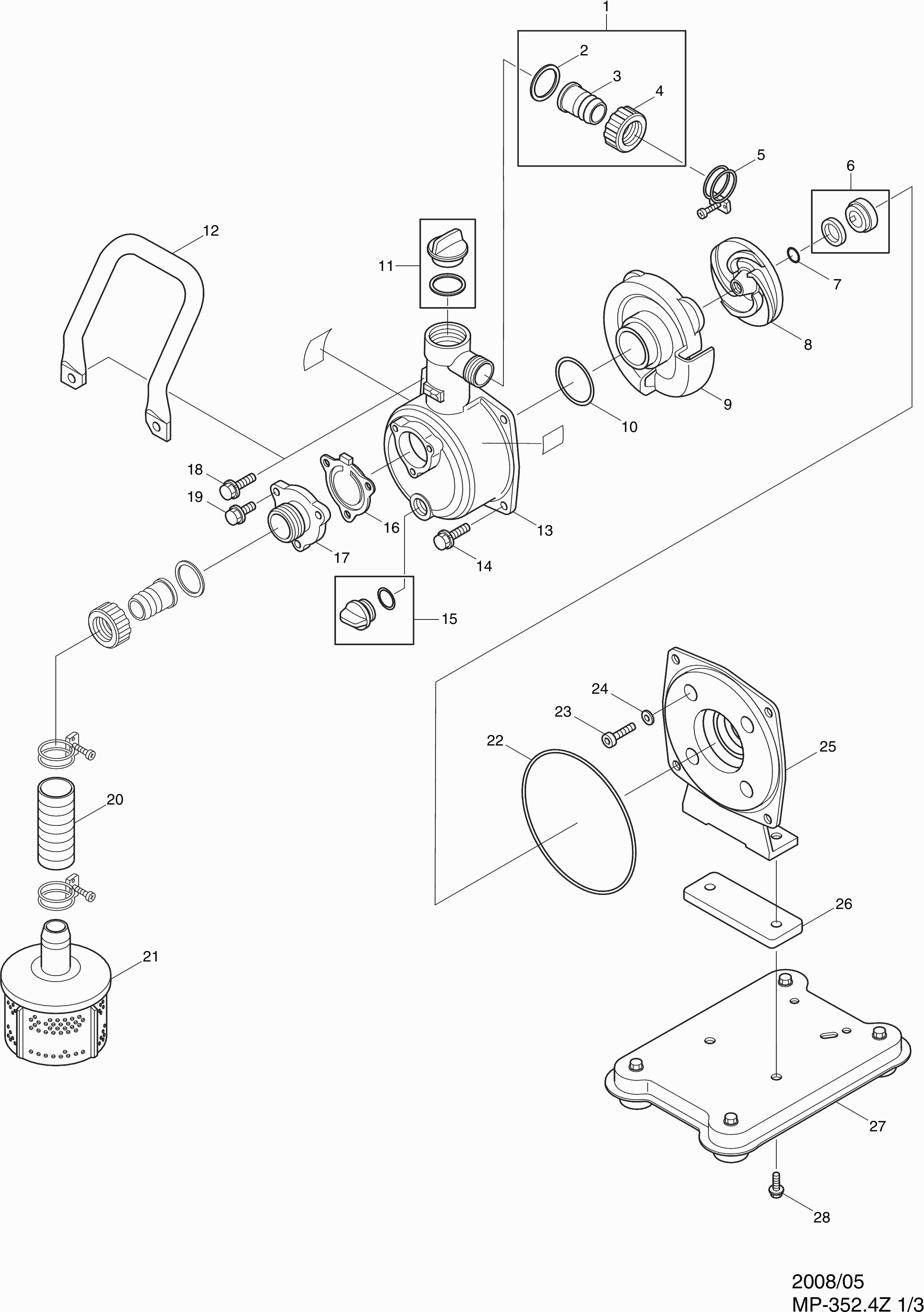

Disegni tecnici di Makita MP352.4Z

Elenco parti di Makita MP352.4Z

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

Connettore del tubo
001	K000348124	11.00	13.42

Connettore del tubo
1	K000348124	11.00	13.42

Guarnizione
002	K000340065	3.60	4.39

Guarnizione
2	K000340065	3.60	4.39

Connettore del tubo
003	K000348124	11.00	13.42

Connettore del tubo
3	K000348124	11.00	13.42

Connettore del tubo
004	K000348124	11.00	13.42

Connettore del tubo
4	K000348124	11.00	13.42

Nessuna informazione disponibile, non ordinabile
005	K940019032

Nessuna informazione disponibile, non ordinabile
5	K940019032

Nessuna informazione disponibile, non ordinabile
006	K000110685

Nessuna informazione disponibile, non ordinabile
6	K000110685

Rivetto
007	K000110114	3.60	4.39

Rivetto
7	K000110114	3.60	4.39

Casa di tritamento
008	XKO0000169	22.00	26.84

Casa di tritamento
8	XKO0000169	22.00	26.84

Casa di circolazione dell'aria
009	XKO0000174	36.30	44.29

Casa di circolazione dell'aria
9	XKO0000174	36.30	44.29

Anello O
010	K889855042	3.60	4.39

Anello O
10	K889855042	3.60	4.39

Nessuna informazione disponibile, non ordinabile
011	K000118450

Nessuna informazione disponibile, non ordinabile
11	K000118450

Maniglia TSC 55
012	XKO0000061	36.30	44.29

Maniglia TSC 55
12	XKO0000061	36.30	44.29

Custodia della pompa
013	K000115108	97.90	119.44

Custodia della pompa
13	K000115108	97.90	119.44

Vite a brugola
014	K743119045	3.60	4.39

Vite a brugola
14	K743119045	3.60	4.39

Set di candele
015	K000148010	6.00	7.32

Set di candele
15	K000148010	6.00	7.32

VALVOLA
016	K000113326	16.50	20.13

VALVOLA
16	K000113326	16.50	20.13

Flangia di aspirazione A
017	XKO0000046	17.60	21.47

Flangia di aspirazione A
17	XKO0000046	17.60	21.47

Vite a brugola
018	K743119046	3.60	4.39

Vite a brugola
18	K743119046	3.60	4.39

Vite a brugola
019	K743119032	3.11	3.79

Vite a brugola
19	K743119032	3.11	3.79

Tubo di aspirazione
020	K000113837	92.40	112.73

Tubo di aspirazione
20	K000113837	92.40	112.73

Set di filtri
021	K000118193	21.08	25.72

Set di filtri
21	K000118193	21.08	25.72

Anello O
022	K890255031	8.40	10.25

Anello O
22	K890255031	8.40	10.25

Vite a brugola
023	K734532057	3.60	4.39

Vite a brugola
23	K734532057	3.60	4.39

Rondella di tenuta
024	K854255006	3.60	4.39

Rondella di tenuta
24	K854255006	3.60	4.39

Flangia A
025	XKO0000168	63.80	77.84

Flangia A
25	XKO0000168	63.80	77.84

Distanziatore
026	K000116487	14.30	17.45

Distanziatore
26	K000116487	14.30	17.45

Set base
027	K000117126	69.30	84.55

Set base
27	K000117126	69.30	84.55

Vite a brugola
028	K743119047	3.60	4.39

Vite a brugola
28	K743119047	3.60	4.39

Vite met. Ph2 M5X16Mm Ck A
029	922223-9	1.00	1.22

Vite met. Ph2 M5X16Mm Ck A
29	922223-9	1.00	1.22

Alloggiamento del ventilatore
030	5935006000	30.80	37.58

Alloggiamento del ventilatore
30	5935006000	30.80	37.58

CUSCINETTO A SFERA
031	0600159970	8.40	10.25

CUSCINETTO A SFERA
31	0600159970	8.40	10.25

Vite a brugola
032	0119089970	1.20	1.46

Vite a brugola
32	0119089970	1.20	1.46

Rivetto
033	0200169970	1.20	1.46

Rivetto
33	0200169970	1.20	1.46

BARRA TOMMY
034	5932501200	52.80	64.42

BARRA TOMMY
34	5932501200	52.80	64.42

Bullone M6x16mm / rivetto EM4250 A
035	265577-4	1.00	1.22

Bullone M6x16mm / rivetto EM4250 A
35	265577-4	1.00	1.22

Roto Magneto Comp.
036	5937006011	22.00	26.84

Roto Magneto Comp.
36	5937006011	22.00	26.84

Vite a testa esagonale M4x20 Ck
037	922138-0	1.00	1.22

Vite a testa esagonale M4x20 Ck
37	922138-0	1.00	1.22

Nessuna informazione disponibile, non ordinabile
038	168501-5

Nessuna informazione disponibile, non ordinabile
38	168501-5

Molla candela Ebh253U A
039	324891-8	1.20	1.46

Nessuna informazione disponibile, non ordinabile
39	0654009931

Cappuccio candela Ebh253U A
040	424105-6	3.60	4.39

Cappuccio candela Ebh253U A
40	424105-6	3.60	4.39

Cavo di connessione Ebh253U P
041	638665-4	2.40	2.93

Cavo di connessione Ebh253U P
41	638665-4	2.40	2.93

Passaggio Eh561 15X7X2Mm *
042	5257500300	2.40	2.93

Passaggio Eh561 15X7X2Mm *
42	5257500300	2.40	2.93

Etichetta, marchio-
043	5929501300	2.40	2.93

Etichetta, marchio-
43	5929501300	2.40	2.93

Nessuna informazione disponibile, non ordinabile
044	5935500500

Nessuna informazione disponibile, non ordinabile
44	5935500500

Vite 5x8
045	911601-8	1.00	1.22

Vite 5x8
45	911601-8	1.00	1.22

Nessuna informazione disponibile, non ordinabile
046	0140059370

Nessuna informazione disponibile, non ordinabile
46	0140059370

Coperchio del cilindro
047	5935500800	10.80	13.18

Coperchio del cilindro
47	5935500800	10.80	13.18

Vite a brugola 5x40
048	922262-9	1.00	1.22

Vite a brugola 5x40
48	922262-9	1.00	1.22

Vite 5x8
049	911601-8	1.00	1.22

Vite 5x8
49	911601-8	1.00	1.22

Cappuccio di scarico
050	5923503400	3.60	4.39

Cappuccio di scarico
50	5923503400	3.60	4.39

Scarico
051	168469-5	13.20	16.10

Scarico
51	168469-5	13.20	16.10

Guarnizione di scarico
052	5923501601	4.80	5.86

Guarnizione di scarico
52	5923501601	4.80	5.86

Arrestatore di Scintille Ebh253U A
053	324980-9	7.20	8.78

Arrestatore di Scintille Ebh253U A
53	324980-9	7.20	8.78

Vite met. Ph2 M5X16Mm Ck A
054	922223-9	1.00	1.22

Vite met. Ph2 M5X16Mm Ck A
54	922223-9	1.00	1.22

Coperchio della valvola Ms335.4U A
055	140419-2	9.60	11.71

Coperchio della valvola Ms335.4U A
55	140419-2	9.60	11.71

Guarnizione del coperchio valvole
056	162307-3	3.60	4.39

Guarnizione del coperchio valvole
56	162307-3	3.60	4.39

Nessuna informazione disponibile, non ordinabile
057	965603030

Nessuna informazione disponibile, non ordinabile
57	965603030

CILINDRO
058	5931009000	210.10	256.32

CILINDRO
58	5931009000	210.10	256.32

Valvola di controllo
059	424201-0	2.40	2.93

Valvola di controllo
59	424201-0	2.40	2.93

Vite M5x18mm
060	266812-3	1.00	1.22

Vite M5x18mm
60	266812-3	1.00	1.22

Nessuna informazione disponibile, non ordinabile
061	6214016030

Nessuna informazione disponibile, non ordinabile
61	6214016030

Distanziatore Ebh253U A
062	424200-2	1.00	1.22

Distanziatore Ebh253U A
62	424200-2	1.00	1.22

Guarnizione del coperchio del carter
063	162274-2	2.40	2.93

Guarnizione del coperchio del carter
63	162274-2	2.40	2.93

Coperchio del alloggiamento VERDE
064	318443-5	4.80	5.86

Coperchio del alloggiamento VERDE
64	318443-5	4.80	5.86

Vite 5X14 P
065	0043605140	1.20	1.46

Vite 5X14 P
65	0043605140	1.20	1.46

Nessuna informazione disponibile, non ordinabile
066	5926500600

Nessuna informazione disponibile, non ordinabile
66	5926500600

O-ring per asta dell'olio A
067	424100-6	1.00	1.22

O-ring per asta dell'olio A
67	424100-6	1.00	1.22

Guarnizione del carter
068	162308-1	2.40	2.93

Guarnizione del carter
68	162308-1	2.40	2.93

Coperchio del carter Ms335.4U A
069	318612-8	6.00	7.32

Coperchio del carter Ms335.4U A
69	318612-8	6.00	7.32

Vite Bhx2500
070	0043605180	1.20	1.46

Vite Bhx2500
70	0043605180	1.20	1.46

Valvola di alimentazione
071	346083-9	2.40	2.93

Valvola di alimentazione
71	346083-9	2.40	2.93

Piastra di bloccaggio
072	318440-1	2.40	2.93

Piastra di bloccaggio
72	318440-1	2.40	2.93

Vite M4X10 P
073	0119049960	1.00	1.22

Vite M4X10 P
73	0119049960	1.00	1.22

STRISCIA
074	5937500201	3.60	4.39

STRISCIA
74	5937500201	3.60	4.39

Interruttore, contatto sd-h35
075	126241-1	9.60	11.71

Interruttore, contatto sd-h35
75	126241-1	9.60	11.71

Vite M4X8Li G28/3200L
076	0043104080	1.00	1.22

Vite M4X8Li G28/3200L
76	0043104080	1.00	1.22

Anello di ritenzione blocco Ms335.4U A
077	325912-9	2.40	2.93

Anello di ritenzione blocco Ms335.4U A
77	325912-9	2.40	2.93

Molla della valvola
078	5933500200	1.20	1.46

Molla della valvola
78	5933500200	1.20	1.46

Braccio della valvola
079	125554-7	4.80	5.86

Braccio della valvola
79	125554-7	4.80	5.86

Nessuna informazione disponibile, non ordinabile
080	5933500000

Nessuna informazione disponibile, non ordinabile
80	5933500000

Penna 5mm
081	256200-2	1.00	1.22

Penna 5mm
81	256200-2	1.00	1.22

Valvola di aspirazione Ms335.4U A
082	325914-5	3.60	4.39

Valvola di aspirazione Ms335.4U A
82	325914-5	3.60	4.39

Valvola di scarico Ms335.4U A
083	325913-7	3.60	4.39

Valvola di scarico Ms335.4U A
83	325913-7	3.60	4.39

Perno 4mm Ebh253U A
084	268239-3	1.00	1.22

Perno 4mm Ebh253U A
84	268239-3	1.00	1.22

Leva della Camma
085	313169-4	3.60	4.39

Leva della Camma
85	313169-4	3.60	4.39

Ingranaggio a bilanciere
086	125552-1	23.10	28.18

Ingranaggio a bilanciere
86	125552-1	23.10	28.18

Perno 5Mm Ebh253U A
087	268238-5	1.00	1.22

Perno 5Mm Ebh253U A
87	268238-5	1.00	1.22

Set anelli di pistone
088	195141-6	13.20	16.10

Set anelli di pistone
88	195141-6	13.20	16.10

Nessuna informazione disponibile, non ordinabile
089	0565099990

Nessuna informazione disponibile, non ordinabile
89	0565099990

Pistone Ms335.4U A
090	318613-6	11.00	13.42

Pistone Ms335.4U A
90	318613-6	11.00	13.42

Spinotto del pistone Ms335.4U A
091	257796-6	2.40	2.93

Spinotto del pistone Ms335.4U A
91	257796-6	2.40	2.93

CUSCINETTO A RULLINI
092	212085-6	7.20	8.78

CUSCINETTO A RULLINI
92	212085-6	7.20	8.78

Nessuna informazione disponibile, non ordinabile
093	0323039990

Nessuna informazione disponibile, non ordinabile
93	0323039990

Anello di tenuta 12mm
094	213537-0	3.60	4.39

Anello di tenuta 12mm
94	213537-0	3.60	4.39

Rondella 26 Ms335.4U A
095	267425-3	1.00	1.22

Rondella 26 Ms335.4U A
95	267425-3	1.00	1.22

Albero Motore
096	126559-0	40.70	49.65

Nessuna informazione disponibile, non ordinabile
96	5932008000

Non più disponibile, nessuna sostituzione
097	213148-1

Non più disponibile, nessuna sostituzione
97	213148-1

TAPPO CARBURANTE EBH253U A
098	127108-6	27.50	33.55

Nessuna informazione disponibile, non ordinabile
98	125472-9

TAPPO CARBURANTE EBH253U A
099	127108-6	27.50	33.55

Nessuna informazione disponibile, non ordinabile
99	125472-9

Tappo benzina/olio cpl
100	168668-9	24.20	29.52

AMMORTIZZATORE
101	424104-8	2.40	2.93

Ammortizzatore Ebh253U A
102	424102-2	1.00	1.22

Ammortizzatore Ebh253U A
103	424103-0	1.00	1.22

SERBATOIO DI CARBURANTE
104	451877-0	15.40	18.79

Morsetto per tubo IAS 3
105	345920-4	1.00	1.22

Filtro del carburante
106	163447-0	11.00	13.42

Tubo del gas
107	162309-9	4.80	5.86

Dispositivo di avviamento Assy Ms335 A
108	126475-6	19.80	24.16

PULEGGIA
109	165606-2	4.80	5.86

Vite di bloccaggio
110	5425003010	2.40	2.93

Avvolgicavo
111	451923-9	4.80	5.86

Molla a spirale
112	232257-7	10.80	13.18

Fermaglio
113	5315001030	2.40	2.93

Maniglia dell'avvio Ms335.4U A
114	424317-1	3.60	4.39

Corda di avvio
115	444018-5	3.60	4.39

Vite metallica Ph M5x14mm Ck
116	266809-2	1.00	1.22

Etichetta Mp352.4z
117	5939503800	2.40	2.93

Nessuna informazione disponibile, non ordinabile
118	5923501801

Nessuna informazione disponibile, non ordinabile
118A	5923501801

Nessuna informazione disponibile, non ordinabile
118B	5923504700

Nessuna informazione disponibile, non ordinabile
119	5923005002

Collettore
119A	451874-6	4.80	5.86

Dado Esagonale M5
120	931202-6	1.00	1.22

Dado M6 Htr5600 A
121	0022706000	1.00	1.22

Dado M6 Htr5600 A
122	0022706000	1.00	1.22

Vite di regolazione M6X16 Bhx2500 P
123	0149069972	3.60	4.39

Nessuna informazione disponibile, non ordinabile
124	5933500600

Vite Bhx2500
125	0043605180	1.20	1.46

Guarnizione "carburatore"
126	413138-6	1.20	1.46

FERMAGLIO PER CAVO
127	450562-2	1.20	1.46

Nessuna informazione disponibile, non ordinabile
128	0140059370

Carburatore
129	168783-9	152.90	186.54

Nessuna informazione disponibile, non ordinabile
130	5236018040

Rivetto per ago di regolazione
131	5426005030	2.40	2.93

Seegering E-3 A
132	257964-1	7.20	8.78

Nessuna informazione disponibile, non ordinabile
133	5206008030

Nessuna informazione disponibile, non ordinabile
134	5926002020

Anello O 2
135	213538-8	4.80	5.86

Indicatore DF 700
136	5936015010	24.20	29.52

Nessuna informazione disponibile, non ordinabile
137	5926002040

Diaframma della pompa
138	WJ00009599	3.96	4.83

Parker 3X24Mm Ck A
139	266582-4	3.60	4.39

Coperchio della pompa Ebh253U A
140	346270-0	7.20	8.78

Pompa booster
141	424314-7	11.00	13.42

Caso di Purificatore d'Aria Ebh253U A
142	140438-8	27.50	33.55

Diaframma
143	168620-7	38.50	46.97

Guarnizione del Diaframma
144	442154-1	7.20	8.78

Piastra di Protezione
145	5936015020	28.60	34.89

Nessuna informazione disponibile, non ordinabile
146	352010-6

Morsetto per tubo IAS 3
147	345918-1	1.00	1.22

Tubo di sfiato Ms335.4U A
148	422055-9	2.40	2.93

Tubo di ventilazione Ebh253U A
149	422042-8	2.40	2.93

Carcasa del filtro d'aria Ebh253U A
150	123845-0	17.60	21.47

Non più disponibile, nessuna sostituzione
151	451925-5

Anello O 15
152	213540-1	1.00	1.22

Valvola di sovrappressione
153	424316-3	3.60	4.39

Anello O 14
154	213539-6	1.00	1.22

Piastra della valvola di sovrapressione
155	451924-7	1.20	1.46

Valvola di sovrappressione
156	424315-5	1.20	1.46

Nessuna informazione disponibile, non ordinabile
157	5923503500

Nessuna informazione disponibile, non ordinabile
158	5923503300

Piastra di strozzamento
159	450560-6	1.20	1.46

Rondella
160	423376-2	1.20	1.46

Piastra di montaggio Ebh253U A
161	346647-9	2.40	2.93

Vite metrica Ph2 M5x68mm Ck
162	265188-5	1.00	1.22

Elemento del filtro dell'aria
163	443141-3	2.71	3.31

Coprifiltro dell'aria
164	450561-4	6.00	7.32

Vite metallica Ph M5x14mm Ck
165	266809-2	1.00	1.22

Parti e disegni tecnici Makita Mp352.4Z

Disegni tecnici di Makita MP352.4Z

Elenco parti di Makita MP352.4Z

Ci sono 0 articoli nel tuo carrello.
