Qui troverai tutte le parti e i disegni disponibili del 'Makita MH-246.4DS'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

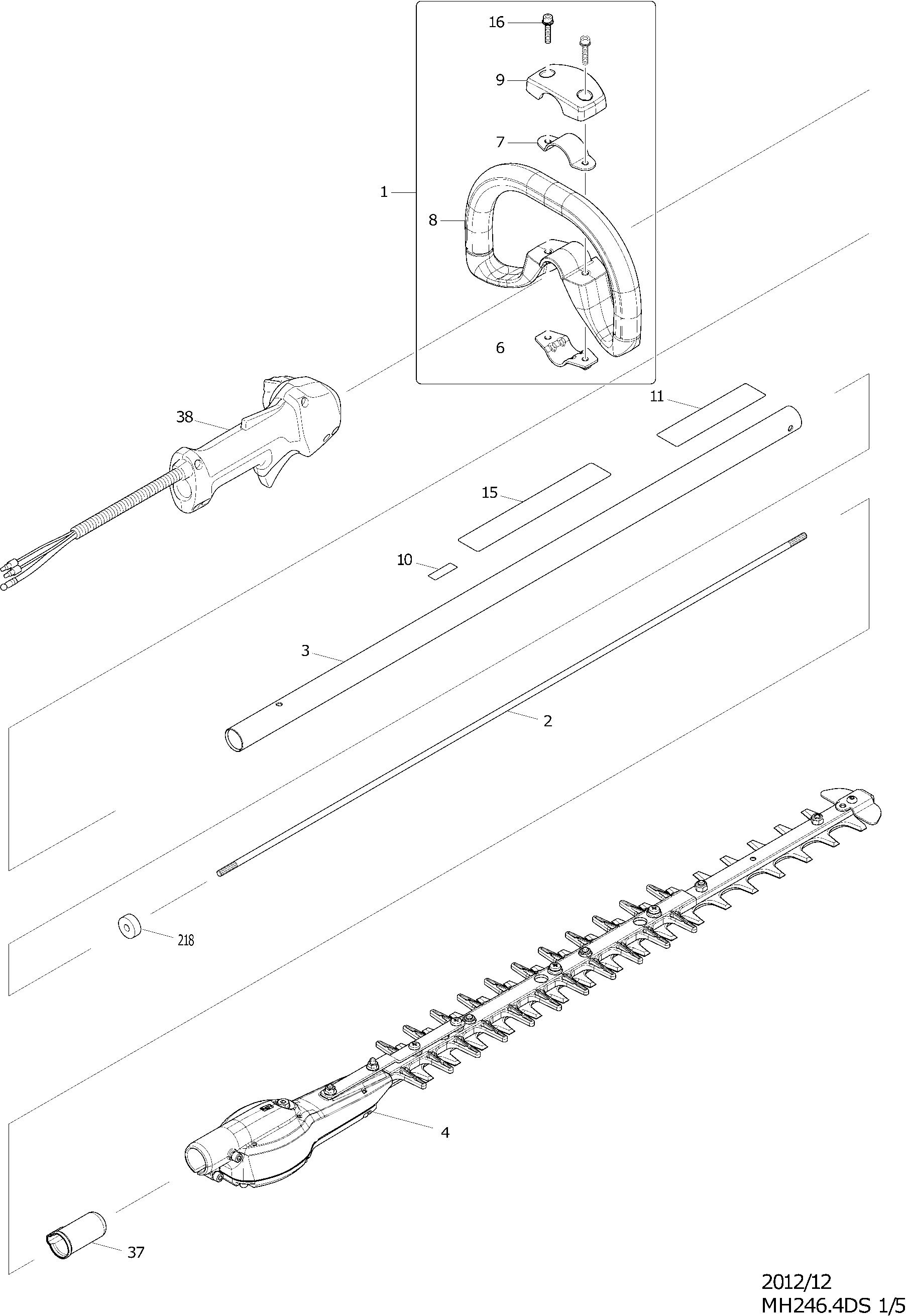

Disegno tecnico del modello Makita MH-246.4DS
Elenco parti di ricambio del modello Makita MH-246.4DS
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 195626-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 195626-2 | |||
| As Mh-246.4Ds | ||||
| 002 | 326036-4 | 12.55 | 15.31 | |
| As Mh-246.4Ds | ||||
| 2 | 326036-4 | 12.55 | 15.31 | |
| Rod cpl | ||||
| 003 | 141961-6 | 16.07 | 19.61 | |
| Rod cpl | ||||
| 3 | 141961-6 | 16.07 | 19.61 | |
| Pezzo di montaggio fisso Mh246.4Ds | ||||
| 004 | 126280-1 | 216.10 | 263.64 | |
| Pezzo di montaggio fisso Mh246.4Ds | ||||
| 4 | 126280-1 | 216.10 | 263.64 | |
| Morsetto per filo | ||||
| 006 | 347094-7 | 1.21 | 1.48 | |
| Morsetto per filo | ||||
| 6 | 347094-7 | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 346468-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 346468-9 | |||
| Manico ad arco | ||||
| 008 | 452841-4 | 10.81 | 13.19 | |
| Manico ad arco | ||||
| 8 | 452841-4 | 10.81 | 13.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 452843-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 452843-0 | |||
| Etichetta "serienr" | ||||
| 010 | 801D19-4 | 2.93 | 3.57 | |
| Etichetta "serienr" | ||||
| 10 | 801D19-4 | 2.93 | 3.57 | |
| Etichetta logo " Dolmar" | ||||
| 011 | 893388-3 | 2.80 | 3.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 015 | 801C62-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 801C62-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 016 | 922243-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 922243-3 | |||
| Etichetta "emissione" | ||||
| 032 | 801P53-6 | 2.65 | 3.23 | |
| Etichetta "emissione" | ||||
| 32 | 801P53-6 | 2.65 | 3.23 | |
| Etichetta "Serie" | ||||
| 033 | 816567-6 | 2.80 | 3.42 | |
| Etichetta "Serie" | ||||
| 33 | 816567-6 | 2.80 | 3.42 | |
| Etichetta di avvertimento | ||||
| 034 | 819430-2 | 2.80 | 3.42 | |
| Etichetta di avvertimento | ||||
| 34 | 819430-2 | 2.80 | 3.42 | |
| Etichetta Mh-246.4Ds | ||||
| 036 | 801C53-8 | 2.80 | 3.42 | |
| Etichetta Mh-246.4Ds | ||||
| 36 | 801C53-8 | 2.80 | 3.42 | |
| Cappuccio di copertura STM 1800 | ||||
| 037 | 424434-7 | 0.83 | 1.01 | |
| Cappuccio di copertura STM 1800 | ||||
| 37 | 424434-7 | 0.83 | 1.01 | |
| Maniglia di controllo | ||||
| 038 | 126488-7 | 20.76 | 25.33 | |
| Maniglia di controllo | ||||
| 38 | 126488-7 | 20.76 | 25.33 | |
| Vite autofilettante 3x16 | ||||
| 039 | 266130-9 | 0.83 | 1.01 | |
| Vite autofilettante 3x16 | ||||
| 39 | 266130-9 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040 | 451595-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 451595-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 451594-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 451594-2 | |||
| Molla a Balia | ||||
| 042 | 232251-9 | 1.21 | 1.48 | |
| Molla a Balia | ||||
| 42 | 232251-9 | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | 188832-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 188832-6 | |||
| Staffa di presa del tubo | ||||
| 044 | 346248-3 | 1.01 | 1.23 | |
| Staffa di presa del tubo | ||||
| 44 | 346248-3 | 1.01 | 1.23 | |
| Vite esagonale Ck M5x14mm | ||||
| 045 | 922218-2 | 0.83 | 1.01 | |
| Vite esagonale Ck M5x14mm | ||||
| 45 | 922218-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 451593-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 451593-4 | |||
| Molla di torsione 7 | ||||
| 047 | 233541-3 | 1.21 | 1.48 | |
| Molla di torsione 7 | ||||
| 47 | 233541-3 | 1.21 | 1.48 | |
| Cavo dell'acceleratore | ||||
| 048 | 168571-4 | 5.22 | 6.37 | |
| Cavo dell'acceleratore | ||||
| 48 | 168571-4 | 5.22 | 6.37 | |
| Molla di torsione 11 | ||||
| 049 | 233540-5 | 1.27 | 1.55 | |
| Molla di torsione 11 | ||||
| 49 | 233540-5 | 1.27 | 1.55 | |
| Comando gas | ||||
| 050 | 455313-8 | 2.45 | 2.99 | |
| Comando gas | ||||
| 50 | 455313-8 | 2.45 | 2.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 638714-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 638714-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 638713-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 638713-9 | |||
| Cavo esterno | ||||
| 053 | 452071-7 | 2.80 | 3.42 | |
| Cavo esterno | ||||
| 53 | 452071-7 | 2.80 | 3.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 055 | 188832-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 188832-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 126202-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 126202-1 | |||
| Bullone ad ali M4 | ||||
| 061 | 265791-2 | 0.83 | 1.01 | |
| Bullone ad ali M4 | ||||
| 61 | 265791-2 | 0.83 | 1.01 | |
| Prefiltro | ||||
| 062 | 443171-4 | 2.80 | 3.42 | |
| Prefiltro | ||||
| 62 | 443171-4 | 2.80 | 3.42 | |
| Elemento del filtro dell'aria | ||||
| 063 | 443169-1 | 5.88 | 7.17 | |
| Elemento del filtro dell'aria | ||||
| 63 | 443169-1 | 5.88 | 7.17 | |
| Vite a brugola M5X60Mm | ||||
| 064 | 266871-7 | 0.83 | 1.01 | |
| Vite a brugola M5X60Mm | ||||
| 64 | 266871-7 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 126198-6 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 126198-6 | |||
| Piastra di separazione | ||||
| 066 | 162346-3 | 7.44 | 9.08 | |
| Piastra di separazione | ||||
| 66 | 162346-3 | 7.44 | 9.08 | |
| Anello O 15 | ||||
| 067 | 213540-1 | 0.83 | 1.01 | |
| Anello O 15 | ||||
| 67 | 213540-1 | 0.83 | 1.01 | |
| Valvola di sovrappressione | ||||
| 068 | 424316-3 | 2.80 | 3.42 | |
| Valvola di sovrappressione | ||||
| 68 | 424316-3 | 2.80 | 3.42 | |
| Tubo d'aria | ||||
| 069 | 422099-9 | 3.65 | 4.45 | |
| Tubo d'aria | ||||
| 69 | 422099-9 | 3.65 | 4.45 | |
| Bussola di collegamento | ||||
| 070 | 325665-0 | 0.83 | 1.01 | |
| Bussola di collegamento | ||||
| 70 | 325665-0 | 0.83 | 1.01 | |
| Guarnizione del collettore di aspirazione | ||||
| 071 | 442153-3 | 0.83 | 1.01 | |
| Guarnizione del collettore di aspirazione | ||||
| 71 | 442153-3 | 0.83 | 1.01 | |
| Vite a brugola M5x18mm | ||||
| 072 | 266787-6 | 0.83 | 1.01 | |
| Vite a brugola M5x18mm | ||||
| 72 | 266787-6 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 073 | 451825-9 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 73 | 451825-9 | 0.83 | 1.01 | |
| Collettore | ||||
| 074 | 451729-5 | 2.56 | 3.12 | |
| Collettore | ||||
| 74 | 451729-5 | 2.56 | 3.12 | |
| O-ring 12 | ||||
| 075 | 213547-7 | 1.06 | 1.29 | |
| O-ring 12 | ||||
| 75 | 213547-7 | 1.06 | 1.29 | |
| Tubo di Sfiato | ||||
| 076 | 422109-2 | 6.16 | 7.52 | |
| Tubo di Sfiato | ||||
| 76 | 422109-2 | 6.16 | 7.52 | |
| Morsetto per tubo IAS 3 | ||||
| 077 | 345918-1 | 0.83 | 1.01 | |
| Morsetto per tubo IAS 3 | ||||
| 77 | 345918-1 | 0.83 | 1.01 | |
| Coperchio valvola | ||||
| 078 | 318745-9 | 6.90 | 8.42 | |
| Coperchio valvola | ||||
| 78 | 318745-9 | 6.90 | 8.42 | |
| Vite a brugola 5x16 | ||||
| 079 | 922221-3 | 0.83 | 1.01 | |
| Vite a brugola 5x16 | ||||
| 79 | 922221-3 | 0.83 | 1.01 | |
| Coperchio della valvola "interno" | ||||
| 080 | 453860-3 | 0.83 | 1.01 | |
| Coperchio della valvola "interno" | ||||
| 80 | 453860-3 | 0.83 | 1.01 | |
| Guarnizione del coperchio valvole | ||||
| 081 | 162304-9 | 1.21 | 1.48 | |
| Guarnizione del coperchio valvole | ||||
| 81 | 162304-9 | 1.21 | 1.48 | |
| Cappuccio della candela | ||||
| 082 | 424302-4 | 2.93 | 3.57 | |
| Cappuccio della candela | ||||
| 82 | 424302-4 | 2.93 | 3.57 | |
| Molla candela Ebh253U A | ||||
| 083 | 324891-8 | 1.21 | 1.48 | |
| Molla candela Ebh253U A | ||||
| 83 | 324891-8 | 1.21 | 1.48 | |
| Candela di accensione | ||||
| 084 | 168534-0 | 11.16 | 13.62 | |
| Candela di accensione | ||||
| 84 | 168534-0 | 11.16 | 13.62 | |
| Braccio della valvola | ||||
| 085 | 125554-7 | 4.58 | 5.59 | |
| Braccio della valvola | ||||
| 85 | 125554-7 | 4.58 | 5.59 | |
| Penna 5mm | ||||
| 086 | 256200-2 | 0.83 | 1.01 | |
| Penna 5mm | ||||
| 86 | 256200-2 | 0.83 | 1.01 | |
| Spillo della valvola | ||||
| 087 | 256865-0 | 0.83 | 1.01 | |
| Spillo della valvola | ||||
| 87 | 256865-0 | 0.83 | 1.01 | |
| Anello di bloccaggio della valvola | ||||
| 088 | 325668-4 | 2.08 | 2.54 | |
| Anello di bloccaggio della valvola | ||||
| 88 | 325668-4 | 2.08 | 2.54 | |
| Carcassa della frizione Em2653Lh A | ||||
| 089 | 143823-4 | 19.80 | 24.16 | |
| Carcassa della frizione Em2653Lh A | ||||
| 89 | 143823-4 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 922228-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 922228-9 | |||
| Distanziale | ||||
| 091 | 450569-8 | 1.01 | 1.23 | |
| Distanziale | ||||
| 91 | 450569-8 | 1.01 | 1.23 | |
| Rondella di bloccaggio S-12 | ||||
| 092 | 961052-5 | 0.83 | 1.01 | |
| Rondella di bloccaggio S-12 | ||||
| 92 | 961052-5 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201ddu | ||||
| 093 | 210111-5 | 5.46 | 6.66 | |
| Cuscinetto a sfere 6201ddu | ||||
| 93 | 210111-5 | 5.46 | 6.66 | |
| Anello di bloccaggio r-32 | ||||
| 094 | 962151-6 | 0.83 | 1.01 | |
| Anello di bloccaggio r-32 | ||||
| 94 | 962151-6 | 0.83 | 1.01 | |
| Tamburo frizione Ms254.4 A | ||||
| 095 | 168809-7 | 3.84 | 4.68 | |
| Tamburo frizione Ms254.4 A | ||||
| 95 | 168809-7 | 3.84 | 4.68 | |
| Vite a brugola M6x25mm | ||||
| 096 | 266864-4 | 1.27 | 1.55 | |
| Vite a brugola M6x25mm | ||||
| 96 | 266864-4 | 1.27 | 1.55 | |
| Rondella 8 | ||||
| 097 | 267817-6 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 97 | 267817-6 | 0.83 | 1.01 | |
| Frizione cpl | ||||
| 098 | 126135-0 | 11.29 | 13.77 | |
| Frizione cpl | ||||
| 98 | 126135-0 | 11.29 | 13.77 | |
| Scarpetta frizione | ||||
| 099 | 168498-8 | 8.46 | 10.32 | |
| Scarpetta frizione | ||||
| 99 | 168498-8 | 8.46 | 10.32 | |
| Molla di trazione 7mm | ||||
| 100 | 231881-3 | 2.80 | 3.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 267812-6 | |||
| DADO DI BLOCCAGGIO | ||||
| 102 | 264039-9 | 0.83 | 1.01 | |
| Roto Magneto Comp. | ||||
| 103 | 318569-3 | 11.32 | 13.81 | |
| Tubo Ms246.4 A | ||||
| 104 | 444021-6 | 0.83 | 1.01 | |
| Bullone a brugola M4x20mm | ||||
| 105 | 266602-4 | 0.83 | 1.01 | |
| Distanziale | ||||
| 106 | 452049-0 | 0.83 | 1.01 | |
| Accensione | ||||
| 107 | 161483-0 | 31.62 | 38.58 | |
| Perno 5Mm Ebh253U A | ||||
| 108 | 268238-5 | 0.83 | 1.01 | |
| Ingranaggio a bilanciere | ||||
| 109 | 125552-1 | 23.75 | 28.98 | |
| Leva della Camma | ||||
| 110 | 313169-4 | 2.80 | 3.42 | |
| Perno 4mm Ebh253U A | ||||
| 112 | 268239-3 | 0.83 | 1.01 | |
| Guarnizione del coperchio del carter | ||||
| 113 | 162274-2 | 1.72 | 2.10 | |
| Coperchio del alloggiamento VERDE | ||||
| 114 | 318443-5 | 4.26 | 5.20 | |
| Vite a brugola 5x16 | ||||
| 115 | 922221-3 | 0.83 | 1.01 | |
| Blocco cilindro assy | ||||
| 116 | 135478-9 | 134.66 | 164.29 | |
| Vite a brugola 5x16 | ||||
| 117 | 922221-3 | 0.83 | 1.01 | |
| Valvola di controllo | ||||
| 118 | 424201-0 | 1.72 | 2.10 | |
| Guarnizione di Scarico Ms246.4 A | ||||
| 119 | 346331-6 | 3.22 | 3.93 | |
| Scarico | ||||
| 120 | 168554-4 | 7.44 | 9.08 | |
| Vite a brugola M5x40mm Ck | ||||
| 121 | 266440-4 | 1.06 | 1.29 | |
| Puleggia di avviamento | ||||
| 122 | 168483-1 | 2.16 | 2.64 | |
| Piastra di scarico | ||||
| 123 | 451731-8 | 1.02 | 1.24 | |
| Vite esagonale Ck M5x14mm | ||||
| 124 | 922218-2 | 0.83 | 1.01 | |
| Cablaggio | ||||
| 125 | 638707-4 | 1.43 | 1.74 | |
| Cablaggio | ||||
| 126 | 638708-2 | 3.22 | 3.93 | |
| Vite esagonale Ck M5x14mm | ||||
| 128 | 922218-2 | 0.83 | 1.01 | |
| Coperchio del cilindro | ||||
| 129 | 453569-7 | 9.96 | 12.15 | |
| Vite esagonale Ck M5x14mm | ||||
| 130 | 922218-2 | 0.83 | 1.01 | |
| Gomma Ammortizzatrice | ||||
| 131 | 424082-2 | 1.51 | 1.84 | |
| Bullone a brugola 5x12 | ||||
| 132 | 922211-6 | 0.83 | 1.01 | |
| Vite esagonale 5x18 | ||||
| 133 | 922226-3 | 0.83 | 1.01 | |
| Supporto, tubo | ||||
| 134 | 318249-1 | 2.93 | 3.57 | |
| Supporto, tubo | ||||
| 135 | 318250-6 | 2.93 | 3.57 | |
| Gomma Ammortizzatrice | ||||
| 136 | 424083-0 | 1.51 | 1.84 | |
| Distanziatore Ebh253U A | ||||
| 137 | 424200-2 | 0.83 | 1.01 | |
| Molla a compressione 9 | ||||
| 138 | 234108-0 | 2.56 | 3.12 | |
| Valvola di scarico | ||||
| 140 | 326366-3 | 4.08 | 4.98 | |
| Valvola di aspirazione | ||||
| 143 | 326367-1 | 4.81 | 5.87 | |
| Set di pezzi | ||||
| 144 | 196595-0 | 21.70 | 26.47 | |
| PISTONE | ||||
| 147 | 318441-9 | 9.52 | 11.61 | |
| Spina di allineamento 3 | ||||
| 148 | 254040-2 | 2.80 | 3.42 | |
| Albero Motore | ||||
| 149 | 123774-7 | 28.85 | 35.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 150 | 213148-1 | |||
| Rondella 23 | ||||
| 151 | 267400-9 | 1.43 | 1.74 | |
| Anello di tenuta 12 | ||||
| 152 | 213147-3 | 2.08 | 2.54 | |
| Spinotto del pistone | ||||
| 153 | 257781-9 | 2.80 | 3.42 | |
| Anello di bloccaggio per perno del pistone | ||||
| 154 | 233976-8 | 0.83 | 1.01 | |
| Guarnizione del carter | ||||
| 155 | 162345-5 | 2.08 | 2.54 | |
| Valvola di alimentazione | ||||
| 156 | 346083-9 | 1.43 | 1.74 | |
| Piastra di bloccaggio | ||||
| 157 | 318910-0 | 1.72 | 2.10 | |
| Bullone Allen M4x10 | ||||
| 158 | 922112-8 | 0.83 | 1.01 | |
| Coperchio del basamento | ||||
| 159 | 318588-9 | 7.80 | 9.52 | |
| Vite a brugola 5x16 | ||||
| 160 | 922221-3 | 0.83 | 1.01 | |
| Buffer di impatto | ||||
| 161 | 424344-8 | 0.83 | 1.01 | |
| Rondella | ||||
| 162 | 346305-7 | 0.83 | 1.01 | |
| Vite di alloggiamento M6x8mm | ||||
| 163 | 266611-3 | 0.83 | 1.01 | |
| Anello O 20 | ||||
| 164 | 213548-5 | 1.72 | 2.10 | |
| Bussola di collegamento | ||||
| 165 | 325665-0 | 0.83 | 1.01 | |
| Morsetto per tubo IAS 3 | ||||
| 166 | 282020-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 325666-8 | |||
| Tubo dell'olio | ||||
| 168 | 424301-6 | 3.65 | 4.45 | |
| Tappo dell'olio | ||||
| 169 | 452047-4 | 1.43 | 1.74 | |
| Guarnizione | ||||
| 170 | 424343-0 | 0.83 | 1.01 | |
| Tubo dell'olio | ||||
| 171 | 452048-2 | 2.80 | 3.42 | |
| Vite esagonale Ck M5x14mm | ||||
| 172 | 922218-2 | 0.83 | 1.01 | |
| Tappo del serbatoio Assy Ms246.4 A | ||||
| 173 | 127112-5 | 12.22 | 14.91 | |
| Tubo di alimentazione | ||||
| 175 | 168755-4 | 5.22 | 6.37 | |
| Morsetto per tubo IAS 3 | ||||
| 176 | 282020-8 | 0.83 | 1.01 | |
| Filtro del carburante | ||||
| 177 | 163518-3 | 3.22 | 3.93 | |
| SERBATOIO DI CARBURANTE | ||||
| 178 | 451736-8 | 9.96 | 12.15 | |
| Gomma Ammortizzatrice | ||||
| 179 | 424080-6 | 0.83 | 1.01 | |
| Gomma Ammortizzatrice | ||||
| 180 | 424081-4 | 0.83 | 1.01 | |
| Supporto del serbatoio | ||||
| 181 | 451737-6 | 1.72 | 2.10 | |
| Vite esagonale Ck M5x14mm | ||||
| 182 | 922218-2 | 0.83 | 1.01 | |
| Dispositivo di avviamento | ||||
| 183 | 195308-6 | 16.07 | 19.61 | |
| Maniglia dell'avviamento | ||||
| 184 | 424319-7 | 2.80 | 3.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 185 | 424359-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 187 | 266585-8 | |||
| Braccio oscillante | ||||
| 188 | 325923-4 | 1.43 | 1.74 | |
| Bussola interna | ||||
| 189 | 451938-6 | 1.72 | 2.10 | |
| Tamburo del cordoncino di avviamento | ||||
| 190 | 451937-8 | 4.58 | 5.59 | |
| Molla di avviamento | ||||
| 191 | 232258-5 | 5.88 | 7.17 | |
| Corda di avviamento | ||||
| 192 | 444023-2 | 9.96 | 12.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 193 | 451733-4 | |||
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 194 | 922223-9 | 0.83 | 1.01 | |
| Etichetta "dolmar" | ||||
| 196 | 891121-7 | 2.93 | 3.57 | |
| Carburatore | ||||
| 197 | 168762-7 | 60.98 | 74.40 | |
| Elemento snodato | ||||
| 198 | 325922-6 | 4.26 | 5.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 199 | 413140-9 | |||
| Vite met. Ph2 M3x18mm Ck | ||||
| 200 | 266581-6 | 1.21 | 1.48 | |
| Seegering E-3 A | ||||
| 201 | 257964-1 | 2.08 | 2.54 | |
| Anello O 2 | ||||
| 202 | 213538-8 | 2.08 | 2.54 | |
| Ago del gas | ||||
| 203 | 325985-2 | 8.46 | 10.32 | |
| Molla di compressione 5-9mm | ||||
| 204 | 234183-6 | 2.93 | 3.57 | |
| Guarnizione del Diaframma | ||||
| 205 | 442155-9 | 2.44 | 2.98 | |
| Diaframma della pompa | ||||
| 206 | WJ00009599 | 4.08 | 4.98 | |
| Carcassa della pompa | ||||
| 207 | 141737-1 | 14.23 | 17.36 | |
| Setaccio del carburatore | ||||
| 208 | 352021-1 | 1.43 | 1.74 | |
| Guarnizione del Diaframma | ||||
| 209 | 442154-1 | 2.44 | 2.98 | |
| Diaframma | ||||
| 210 | 168620-7 | 14.23 | 17.36 | |
| Caso di Purificatore d'Aria Ebh253U A | ||||
| 211 | 140438-8 | 10.81 | 13.19 | |
| Pompa booster | ||||
| 212 | 424314-7 | 3.65 | 4.45 | |
| Coperchio della pompa Ebh253U A | ||||
| 213 | 346270-0 | 3.65 | 4.45 | |
| Parker 3X24Mm Ck A | ||||
| 214 | 266582-4 | 0.83 | 1.01 | |
| Etichetta di avvertimento "carburante" | ||||
| 215 | 810455-9 | 2.93 | 3.57 | |
| Etichetta "indicazione" | ||||
| 216 | 800F73-7 | 2.80 | 3.42 | |
| Rondella 6x12mm | ||||
| 217 | 941151-9 | 0.83 | 1.01 | |
| Feltro di smorzamento | ||||
| 218 | 443170-6 | 3.37 | 4.11 | |
| Vite di battuta 4X12 Ms246.4 | ||||
| 223 | 266427-6 | 0.83 | 1.01 | |
| Piastra di strozzamento | ||||
| 224 | 452219-1 | 2.93 | 3.57 | |
| Manico del soffocamento | ||||
| 231 | 452220-6 | 2.80 | 3.42 | |
| Vite di battitura Pt3x10 | ||||
| 232 | 266007-8 | 0.83 | 1.01 | |
| Distributore | ||||
| 233 | 352020-3 | 3.65 | 4.45 | |
| Distributore | ||||
| 234 | 453865-3 | 2.56 | 3.12 | |
| Piastra del carter | ||||
| 235 | 453862-9 | 2.05 | 2.50 | |
| STRISCIA | ||||
| 236 | 346732-8 | 0.83 | 1.01 | |
| Vite Met M4X20Mm | ||||
| 237A | 266927-6 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 238 | 442199-9 | 0.83 | 1.01 | |
| Dado esagonale M4 | ||||
| 239 | 931102-0 | 0.83 | 1.01 | |
| Supporto del carburatore | ||||
| 240 | 346730-2 | 1.01 | 1.23 | |
| Anello Seeger R24 | ||||
| 251 | 962113-4 | 0.83 | 1.01 | |
| Anello di bloccaggio S-9 | ||||
| 252 | 961005-4 | 0.83 | 1.01 | |
| Cuscinetto a sfere 609zz | ||||
| 253 | 210049-4 | 3.37 | 4.11 | |
| Ingranaggio 10 | ||||
| 254 | 227608-7 | 6.60 | 8.05 | |
| Bullone a brugola Ck M5x25mm | ||||
| 255 | 922241-7 | 0.83 | 1.01 | |
| Bullone a brugola 5x12 | ||||
| 256 | 922211-6 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 257 | 141941-2 | 23.74 | 28.96 | |
| Spillo in Gomma 4 | ||||
| 257A | 263002-9 | 0.83 | 1.01 | |
| Vite con bussola M8x8mm | ||||
| 258 | 266818-1 | 0.83 | 1.01 | |
| Dado M5X8 | ||||
| 259 | 264090-9 | 1.72 | 2.10 | |
| Vite metrica M5X14mm | ||||
| 260 | 266833-5 | 0.83 | 1.01 | |
| Piastra di Connessione | ||||
| 261 | 346663-1 | 6.58 | 8.03 | |
| Vite metrica M5x12mm | ||||
| 262 | 915211-3 | 0.83 | 1.01 | |
| Guida per lama | ||||
| 263 | 454672-7 | 5.88 | 7.17 | |
| Cuscinetto a sfere 609zz | ||||
| 264 | 210049-4 | 3.37 | 4.11 | |
| BARRA TOMMY | ||||
| 265 | 326257-8 | 4.58 | 5.59 | |
| Ingranaggio 10 | ||||
| 266 | 227609-5 | 10.81 | 13.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 267 | 211067-5 | |||
| Alloggiamento del cuscinetto | ||||
| 268 | 318972-8 | 9.52 | 11.61 | |
| Bullone esagonale 4x16 | ||||
| 269 | 266437-3 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 270 | 346658-4 | 0.83 | 1.01 | |
| ASTA CONICA | ||||
| 271 | 346251-4 | 7.44 | 9.08 | |
| Albero Motore | ||||
| 272 | 332055-0 | 11.16 | 13.62 | |
| ASTA CONICA | ||||
| 273 | 346251-4 | 7.44 | 9.08 | |
| Supporto | ||||
| 274 | 346256-4 | 2.56 | 3.12 | |
| Vite a brugola Ck M5x35mm | ||||
| 275 | 922256-4 | 0.83 | 1.01 | |
| Sigillo | ||||
| 276 | 443159-4 | 4.58 | 5.59 | |
| Piastra di guida | ||||
| 277 | 346658-4 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 278 | 423457-2 | 1.02 | 1.24 | |
| Coperchio del basamento | ||||
| 279 | 318973-6 | 12.58 | 15.35 | |
| Vite a brugola M4x16 | ||||
| 280 | 922126-7 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 281 | 332059-2 | 11.68 | 14.25 | |
| Dado M6x10mm | ||||
| 282 | 264089-4 | 0.83 | 1.01 | |
| Piastra di pressione ISC 240 completa | ||||
| 283 | 346666-5 | 3.37 | 4.11 | |
| Lama di sega 590mm | ||||
| 284 | 725184-0 | 24.88 | 30.35 | |
| Boccola di scorrimento | ||||
| 285 | 313195-3 | 2.08 | 2.54 | |
| Lama di sega 590mm | ||||
| 286 | 725184-0 | 24.88 | 30.35 | |
| Piastra di pressione ISC 240 completa | ||||
| 287 | 346666-5 | 3.37 | 4.11 | |
| Vite a esagono incassato M6x20mm | ||||
| 288 | 266824-6 | 0.83 | 1.01 | |
| Pezzo di naso | ||||
| 289 | 346629-1 | 5.46 | 6.66 | |
| Bullone esagonale M5x6 | ||||
| 290 | 266075-1 | 0.83 | 1.01 | |
