Qui troverai tutte le parti e i disegni disponibili del 'Makita M9503R'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

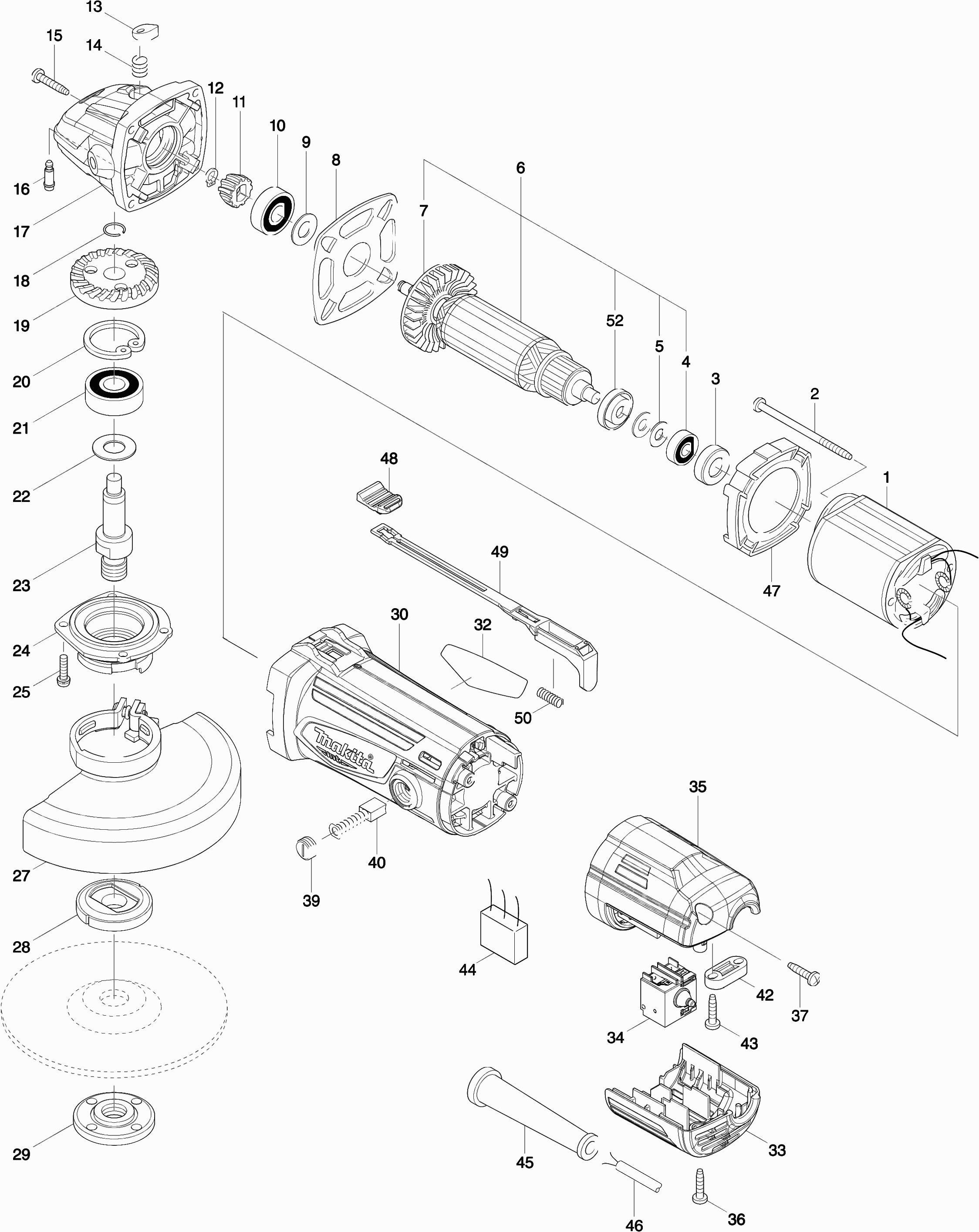

Disegno tecnico del modello Makita M9503R
Elenco parti di ricambio del modello Makita M9503R
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| CAMPO 240V | ||||
| 001 | 593898-7 | 19.88 | 24.25 | |
| Campo | ||||
| 001A | 654450-7 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 001B | 654501-6 | 0.83 | 1.01 | |
| Vite di taglio 4x70 | ||||
| 002 | 266325-4 | 0.83 | 1.01 | |
| Anello di guarnizione 19mm | ||||
| 003 | 421808-3 | 0.83 | 1.01 | |
| Cuscinetto a sfere 607Zz A | ||||
| 004 | 211382-7 | 0.83 | 1.01 | |
| Rondella 7 | ||||
| 005 | 267245-5 | 0.83 | 1.01 | |
| Indotto | ||||
| 006 | 510173-6 | 19.88 | 24.25 | |
| Ventola 50 | ||||
| 007 | 240059-7 | 1.43 | 1.74 | |
| Bloccaggio cuscinetti 69 | ||||
| 008 | 285704-7 | 1.02 | 1.24 | |
| Rondella 10 | ||||
| 009 | 267256-0 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6000zz | ||||
| 010 | 210067-2 | 1.21 | 1.48 | |
| Ingrenaggio 11 | ||||
| 011 | 227451-4 | 5.46 | 6.66 | |
| Anello di bloccaggio S-6 | ||||
| 012 | 961002-0 | 0.83 | 1.01 | |
| Cappuccio del perno di blocco | ||||
| 013 | 417771-6 | 0.83 | 1.01 | |
| Molla di compressione 8 | ||||
| 014 | 233376-2 | 0.83 | 1.01 | |
| Vite autofilettante 4x22 | ||||
| 015 | 266324-6 | 0.83 | 1.01 | |
| Perno del Colletto 4 | ||||
| 016 | 256486-8 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 017 | 140433-8 | 8.84 | 10.78 | |
| Anello-O 26 | ||||
| 017A | 213407-3 | 1.21 | 1.48 | |
| Rondella 11 Ga4530 | ||||
| 018 | 233950-6 | 0.83 | 1.01 | |
| Ingranaggio 36 | ||||
| 019 | 227452-2 | 4.81 | 5.87 | |
| Anello di bloccaggio r-32 | ||||
| 020 | 962151-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 021 | 211129-9 | 7.44 | 9.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 267238-2 | |||
| BARRA TOMMY | ||||
| 023 | 325978-9 | 2.80 | 3.42 | |
| Alloggiamento del cuscinetto | ||||
| 024 | 318374-8 | 2.80 | 3.42 | |
| Vite 4x16 | ||||
| 025 | 265100-5 | 0.83 | 1.01 | |
| Cappuccio di protezione 125mm | ||||
| 027 | 123099-9 | 8.52 | 10.39 | |
| Anello O 4 | ||||
| 027 | 213009-5 | 0.83 | 1.01 | |
| Vite 5x16 | ||||
| 027A | 265180-1 | 0.83 | 1.01 | |
| Binnenflens 42mm | ||||
| 028 | 224415-9 | 3.35 | 4.09 | |
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5 | 3.73 | 4.55 | |
| Custodia del motore | ||||
| 030 | 143511-3 | 8.46 | 10.32 | |
| Portaspazzole di Carbone | ||||
| 030A | 643455-2 | 1.43 | 1.74 | |
| TARGHETTA | ||||
| 032 | 851S87-7 | 2.80 | 3.42 | |
| Coperchio posteriore inferiore | ||||
| 033 | 456383-0 | 2.45 | 2.99 | |
| Interruttore | ||||
| 034 | 650769-2 | 12.58 | 15.35 | |
| Coperchio posteriore superiore | ||||
| 035 | 456382-2 | 3.22 | 3.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 266326-2 | |||
| Cappuccio della spazzola di carbonio 5-8 Mt191 | ||||
| 039 | 643987-9 | 0.83 | 1.01 | |
| Set Spazzola CB411 RT0702C | ||||
| 040 | 195010-1 | 3.20 | 3.90 | |
| Staffa di serraggio | ||||
| 042 | 687124-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | 266326-2 | |||
| Condensatore di soppressione del rumore | ||||
| 044 | 645219-0 | 1.01 | 1.23 | |
| Passacavo 8-85 | ||||
| 045 | 682502-4 | 1.72 | 2.10 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.81 | 13.19 | |
| Piastra Intermedia | ||||
| 047 | 418015-7 | 1.21 | 1.48 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 048 | 418016-5 | 0.83 | 1.01 | |
| Maniglia dell'interruttore | ||||
| 049 | 456384-8 | 1.80 | 2.20 | |
| Molla di compressione 4 | ||||
| 050 | 233121-5 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 051 | 819897-4 | |||
| Anello di isolamento | ||||
| 052 | 681636-0 | 1.21 | 1.48 | |
