Qui troverai tutte le parti e i disegni disponibili di “Makita M9203”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

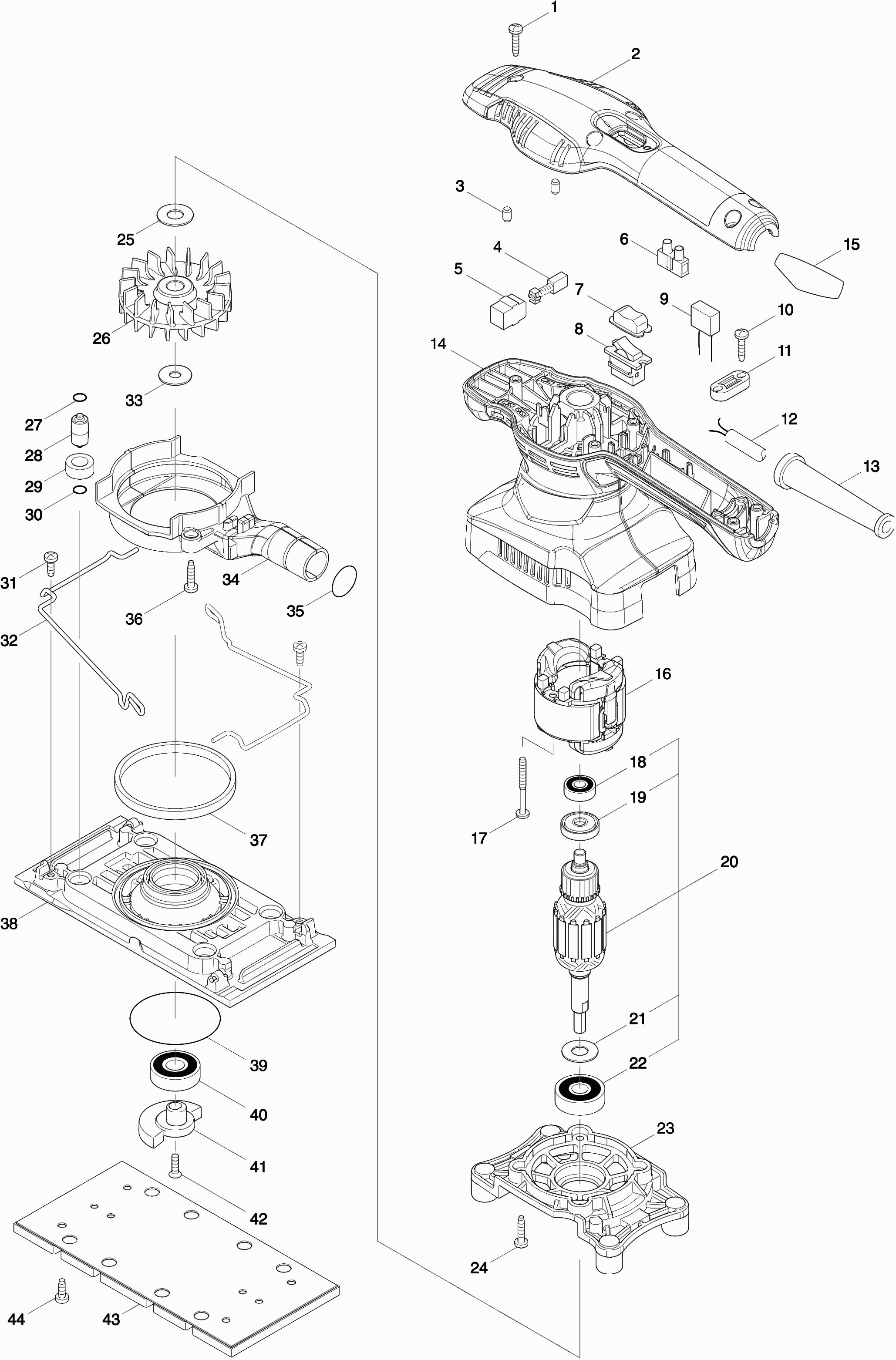

Disegni tecnici di Makita M9203
Elenco parti di Makita M9203
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 266326-2 | -1.00 | -1.22 | |
| Coperchio superiore | ||||
| 002 | 451927-1 | 3.60 | 4.39 | |
| Coperchio superiore | ||||
| 002A | 451927-1 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002B | 456559-9 | -1.00 | -1.22 | |
| Spillo in Gomma 4 | ||||
| 003 | 263002-9 | 1.00 | 1.22 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 004 | 194968-1 | 4.80 | 5.86 | |
| Portaspazzole di Carbone | ||||
| 005 | 643552-4 | 1.20 | 1.46 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 006 | 654475-1 | 1.00 | 1.22 | |
| Coperchio dell'interruttore | ||||
| 007 | 424086-4 | 1.00 | 1.22 | |
| Interruttore | ||||
| 008 | 651527-9 | 3.60 | 4.39 | |
| Condensatore di soppressione del rumore | ||||
| 009 | 645228-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 266326-2 | -1.00 | -1.22 | |
| Staffa di serraggio | ||||
| 011 | 687124-5 | 1.00 | 1.22 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 012 | 665383-1 | 10.80 | 13.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012-1 | 695556-2 | -1.00 | -1.22 | |
| Passacavo 8-85 | ||||
| 013 | 682502-4 | 2.40 | 2.93 | |
| Alloggiamento del motore M9203 | ||||
| 014 | 456555-7 | 16.50 | 20.13 | |
| Alloggiamento del motore M9203 | ||||
| 014A | 456555-7 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014B | 456558-1 | -1.00 | -1.22 | |
| TARGHETTA | ||||
| 015 | 852B68-2 | 3.60 | 4.39 | |
| CAMPO 220 / 240V | ||||
| 016 | 593739-7 | 13.20 | 16.10 | |
| Unità di connessione | ||||
| 016A | 654409-4 | 1.00 | 1.22 | |
| Unità di connessione | ||||
| 016C10 | 654409-4 | 1.00 | 1.22 | |
| Vite Met. Ck 4x40mm | ||||
| 017 | 266560-4 | 1.00 | 1.22 | |
| Cuscinetto a sfere 607Zz A | ||||
| 018 | 211382-7 | 1.20 | 1.46 | |
| Anello di isolamento | ||||
| 019 | 681652-2 | 1.00 | 1.22 | |
| Indotto 240V | ||||
| 020 | 515799-9 | 19.80 | 24.16 | |
| Rondella 10 | ||||
| 021 | 253180-3 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200dw | ||||
| 022 | 211087-9 | 8.40 | 10.25 | |
| Alloggiamento del cuscinetto | ||||
| 023 | 451928-9 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 266326-2 | -1.00 | -1.22 | |
| Rondella 10 | ||||
| 025 | 253180-3 | 1.20 | 1.46 | |
| Ventola 68 | ||||
| 026 | 241677-4 | 6.00 | 7.32 | |
| Anello O 4 | ||||
| 027 | 213983-7 | 1.00 | 1.22 | |
| Poggiapiedi | ||||
| 028 | 318151-8 | 1.00 | 1.22 | |
| Custodia per spugna | ||||
| 029 | 424023-8 | 1.00 | 1.22 | |
| Anello O 4 | ||||
| 030 | 213983-7 | 1.00 | 1.22 | |
| Vite 4x12 | ||||
| 031 | 265C54-4 | 1.00 | 1.22 | |
| Vite di battuta 4X12 Ms246.4 | ||||
| 031 | 266427-6 | 0.83 | 1.01 | |
| Molla di pressione | ||||
| 032 | 324873-0 | 1.20 | 1.46 | |
| Rondella 7 | ||||
| 033 | 267239-0 | 1.00 | 1.22 | |
| Alloggiamento del ventilatore | ||||
| 034 | 451930-2 | 3.60 | 4.39 | |
| Anello O 19 | ||||
| 035 | 213315-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | -1.00 | -1.22 | |
| Anello di spugna | ||||
| 037 | 423470-0 | 1.00 | 1.22 | |
| PIASTRA DI BASE CPL USA | ||||
| 038 | 451929-7 | 9.60 | 11.71 | |
| O-ring 53 | ||||
| 039 | 213656-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6202llb | ||||
| 040 | 211228-7 | 8.40 | 10.25 | |
| Contrappeso | ||||
| 041 | 318622-5 | 4.80 | 5.86 | |
| Vite svasata 4x12 | ||||
| 042 | 912117-6 | 1.00 | 1.22 | |
| STEUNZOOL 93X185 MM | ||||
| 043 | 194929-1 | 5.00 | 6.10 | |
| Vite 4x12 | ||||
| 044 | 265C54-4 | 1.00 | 1.22 | |
| Vite di battuta 4X12 Ms246.4 | ||||
| 044 | 266427-6 | 0.83 | 1.01 | |
