Qui troverai tutte le parti e i disegni disponibili di “Makita M4301”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

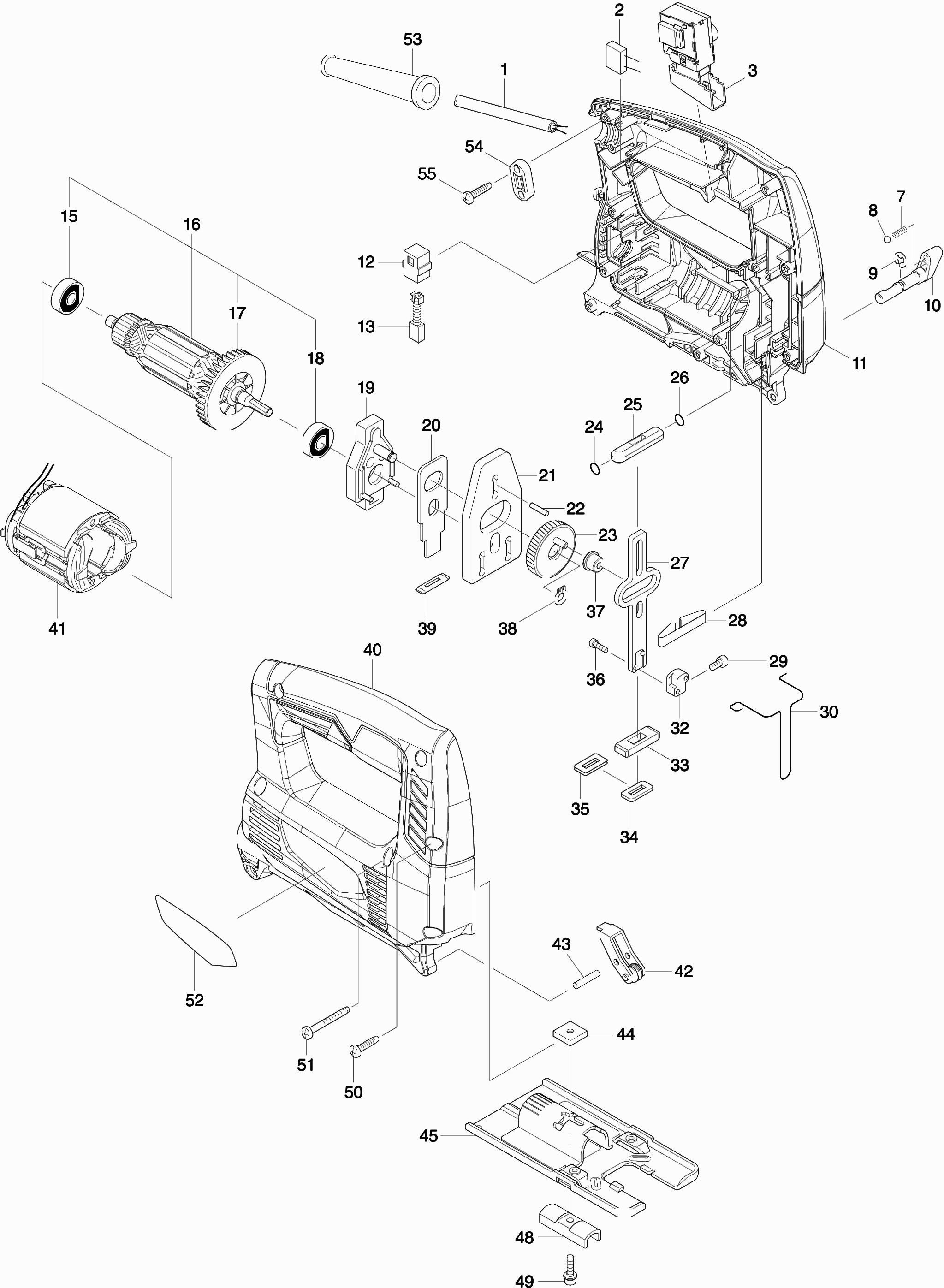

Disegni tecnici di Makita M4301
Elenco parti di Makita M4301
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 001 | 665383-1 | 10.80 | 13.18 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 001A | 665383-1 | 10.80 | 13.18 | |
| CONDENSATORE | ||||
| 002 | 645239-4 | 2.40 | 2.93 | |
| Interruttore Dgo-1104h-mt431 | ||||
| 003 | 650633-7 | 10.80 | 13.18 | |
| Molla di compressione 4 | ||||
| 007 | 231314-8 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 008 | 216008-6 | 1.00 | 1.22 | |
| Anello ferma E-4 | ||||
| 009 | 961011-9 | 1.00 | 1.22 | |
| Leva | ||||
| 010 | 272267-2 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010-1A | 271485-9 | |||
| Leva | ||||
| 010A | 272267-2 | 2.40 | 2.93 | |
| Set Alloggiamento del Motore | ||||
| 011 | 183E28-4 | 16.50 | 20.13 | |
| Set Alloggiamento del Motore | ||||
| 011A | 183E28-4 | 16.50 | 20.13 | |
| Spillo in Gomma 4 | ||||
| 011A | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 011B | 183E27-6 | |||
| Spillo in Gomma 4 | ||||
| 011C10 | 263002-9 | 1.00 | 1.22 | |
| Portaspazzole di Carbone | ||||
| 012 | 643552-4 | 1.20 | 1.46 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 013 | 194968-1 | 4.80 | 5.86 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 013A | 194968-1 | 4.80 | 5.86 | |
| KOOLBORSTEL SET CB-64 A | ||||
| 013B | 194968-1 | 4.80 | 5.86 | |
| Cuscinetto a sfere 627Zz A | ||||
| 015 | 210050-9 | 1.20 | 1.46 | |
| Indotto | ||||
| 016 | 510187-5 | 17.60 | 21.47 | |
| Indotto | ||||
| 016A | 510187-5 | 17.60 | 21.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 016B | 510410-8 | |||
| Ventilatore 52 | ||||
| 017 | 241881-5 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608ddw | ||||
| 018 | 210005-4 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018A | 210044-4 | |||
| Alloggiamento del cuscinetto | ||||
| 019 | 152600-3 | 9.60 | 11.71 | |
| Piastra di pressione ISC 240 completa | ||||
| 020 | 344683-9 | 2.40 | 2.93 | |
| Piastra di Bilanciamento | ||||
| 021 | 344614-8 | 6.00 | 7.32 | |
| Penna 3 | ||||
| 022 | 256254-9 | 1.00 | 1.22 | |
| INGRANAGGIO | ||||
| 023 | 153260-4 | 9.60 | 11.71 | |
| Anello O 5 | ||||
| 024 | 213038-8 | 1.00 | 1.22 | |
| Guida per sega | ||||
| 025 | 313082-6 | 1.20 | 1.46 | |
| Anello O 5 | ||||
| 026 | 213038-8 | 1.00 | 1.22 | |
| Stantuffo | ||||
| 027 | 344613-0 | 7.20 | 8.78 | |
| Molla a Balia | ||||
| 028 | 232183-0 | 1.20 | 1.46 | |
| Vite a brugola M4X8 A | ||||
| 029 | 265911-8 | 1.00 | 1.22 | |
| Molla di Protezione | ||||
| 030 | 323748-0 | 1.20 | 1.46 | |
| Portautensili | ||||
| 032 | 313140-8 | 3.60 | 4.39 | |
| Guida per sega | ||||
| 033 | 313086-8 | 1.20 | 1.46 | |
| Guarnizione in gomma spugna | ||||
| 034 | 423307-1 | 1.00 | 1.22 | |
| Piastra di bloccaggio | ||||
| 035 | 344686-3 | 1.00 | 1.22 | |
| Bullone Allen M3x10 | ||||
| 036 | 266177-3 | 1.00 | 1.22 | |
| Collare di bloccaggio | ||||
| 037 | 257683-9 | 1.00 | 1.22 | |
| Anello di bloccaggio S-6 | ||||
| 038 | 961002-0 | 1.00 | 1.22 | |
| Sigillo antipolvere | ||||
| 039 | 416703-0 | 1.00 | 1.22 | |
| Set Alloggiamento del Motore | ||||
| 040 | 183E28-4 | 16.50 | 20.13 | |
| Set Alloggiamento del Motore | ||||
| 040A | 183E28-4 | 16.50 | 20.13 | |
| Spillo in Gomma 4 | ||||
| 040A | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 040B | 183E27-6 | |||
| Spillo in Gomma 4 | ||||
| 040C10 | 263002-9 | 1.00 | 1.22 | |
| CAMPO 240V | ||||
| 041 | 633733-8 | 13.20 | 16.10 | |
| Ruota del naso | ||||
| 042 | 158392-2 | 3.60 | 4.39 | |
| Penna 4 | ||||
| 043 | 256117-9 | 1.20 | 1.46 | |
| Piastra di serraggio della suola | ||||
| 044 | 343540-8 | 1.20 | 1.46 | |
| Piastra Della Suola | ||||
| 045 | 317796-9 | 11.00 | 13.42 | |
| Piastra di bloccaggio per la suola | ||||
| 048 | 344685-5 | 1.20 | 1.46 | |
| Piastra di bloccaggio per la suola | ||||
| 048-1B | 344685-5 | 1.20 | 1.46 | |
| Piastra di bloccaggio per la suola | ||||
| 048A | 344685-5 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 049 | 922128-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 050 | 265A48-7 | 1.00 | 1.22 | |
| Vite 4x35 | ||||
| 051 | 266351-3 | 1.00 | 1.22 | |
| TARGHETTA | ||||
| 052 | 852A95-3 | 3.60 | 4.39 | |
| Passacavo 8-85 | ||||
| 053 | 682502-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 053-1A | 682583-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 053A | 682569-2 | |||
| Staffa di serraggio | ||||
| 054 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 055 | 265A48-7 | 1.00 | 1.22 | |
