Qui troverai tutte le parti e i disegni disponibili di “Makita M3602”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

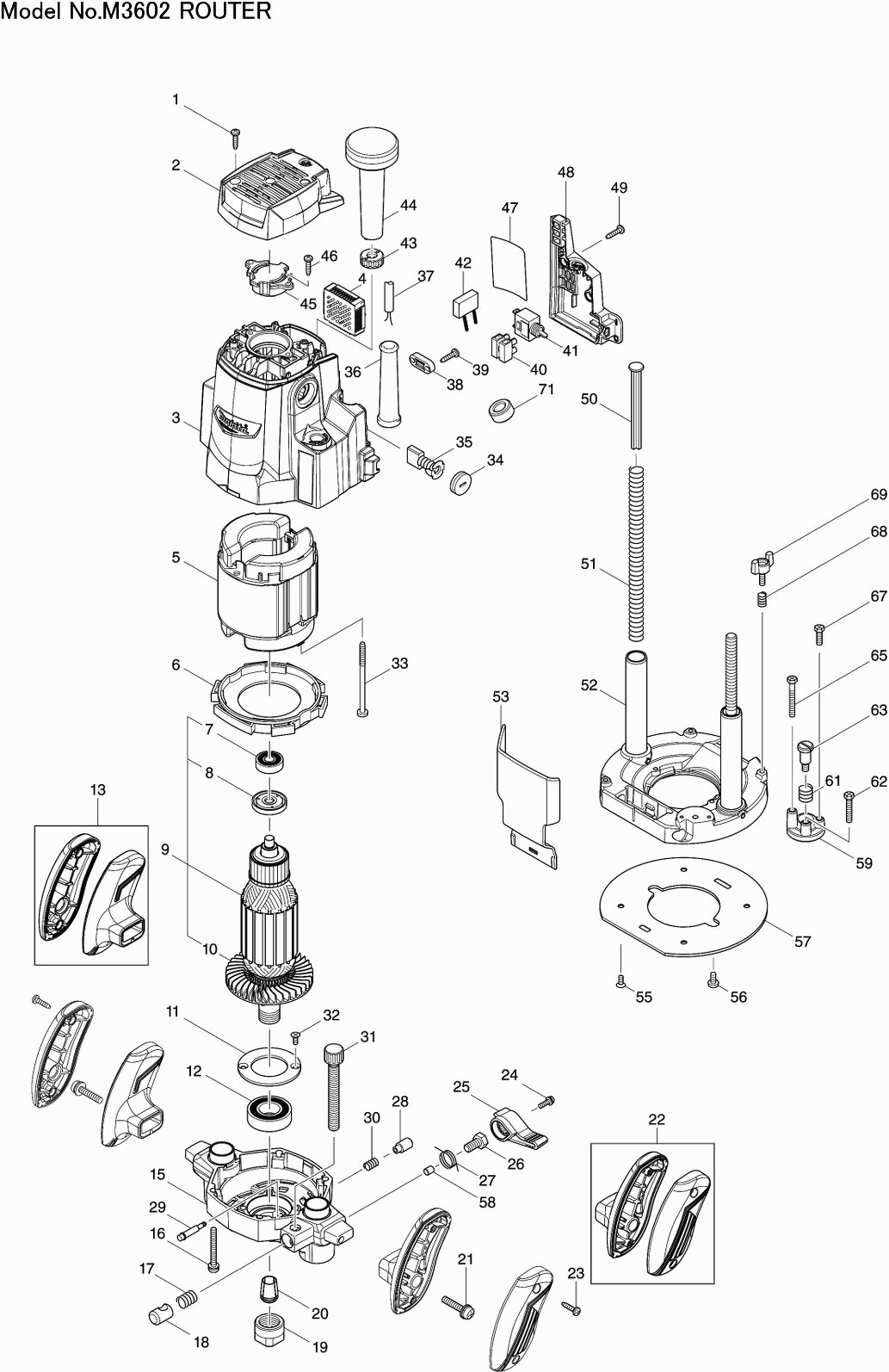

Disegni tecnici di Makita M3602
Elenco parti di Makita M3602
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Tappo di Copertura M3602 | ||||
| 002 | 413B12-0 | 7.20 | 8.78 | |
| Carcassa del motore M3602 | ||||
| 003 | 141F96-9 | 22.00 | 26.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003B | 141G21-6 | |||
| Portaspazzole di Carbone | ||||
| 003C10 | 643564-7 | 2.40 | 2.93 | |
| Etichetta di distribuzione della scala M3600 | ||||
| 003C20 | 816811-1 | 2.40 | 2.93 | |
| Controller M3602 | ||||
| 004 | 620H00-8 | 22.00 | 26.84 | |
| Assemblea del campo HM3602 | ||||
| 005 | 594784-5 | 36.30 | 44.29 | |
| MOLLA DELLO STATORE MT242 * | ||||
| 005C10 | 654451-5 | 1.00 | 1.22 | |
| Bussola di serraggio M3600 | ||||
| 005C20 | 654486-6 | 1.00 | 1.22 | |
| Piastra intermedia M3600 | ||||
| 006 | 418486-8 | 1.20 | 1.46 | |
| Cuscinetto a sfere 629Zz A | ||||
| 007 | 210084-2 | 1.20 | 1.46 | |
| Rondella isolante Uc35/40/4530A A | ||||
| 008 | 681666-1 | 1.20 | 1.46 | |
| Indotto 240V M3600 | ||||
| 009 | 517884-4 | 42.90 | 52.34 | |
| Ventola 83 M3600 | ||||
| 010 | 240069-4 | 3.60 | 4.39 | |
| Blocco del cuscinetto 50 M3600 | ||||
| 011 | 285711-0 | 1.20 | 1.46 | |
| Cuscinetto a sfera 6004ZZ M3600 | ||||
| 012 | 211335-6 | 3.60 | 4.39 | |
| Maniglia L M3600 | ||||
| 013 | 187512-1 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013B | 183C93-1 | |||
| Supporto del Motore M3600 | ||||
| 015 | 141868-6 | 17.60 | 21.47 | |
| Vite 5x45 | ||||
| 016 | 911268-2 | 1.00 | 1.22 | |
| Molla di compressione 11 M3600 | ||||
| 017 | 233397-4 | 1.00 | 1.22 | |
| Dado M3600 | ||||
| 018 | 324424-9 | 2.40 | 2.93 | |
| SPANMOER BOVENFREES | ||||
| 019 | 763629-0 | 4.00 | 4.88 | |
| SPANTANG 12MM BOVENFREES | ||||
| 020 | 763628-2 | 18.00 | 21.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 021 | 911353-1 | |||
| Manico R M3600 | ||||
| 022 | 187515-5 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022B | 183C94-9 | |||
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 023 | 265B67-9 | 1.00 | 1.22 | |
| Vite M4x14mm | ||||
| 024 | 265099-4 | 1.00 | 1.22 | |
| Pulsante di blocco M3600 | ||||
| 025 | 454033-1 | 1.00 | 1.22 | |
| Vite di regolazione M8x16mm M3600 | ||||
| 026 | 266335-1 | 1.00 | 1.22 | |
| Molla di compressione 16 M3600 | ||||
| 027 | 231670-6 | 1.00 | 1.22 | |
| Tappo di copertura 11 M3600 | ||||
| 028 | 286270-7 | 1.00 | 1.22 | |
| Perno della Spalla 6 M3600 | ||||
| 029 | 256482-6 | 1.00 | 1.22 | |
| Molla di compressione 7 M3600 | ||||
| 030 | 233396-6 | 1.00 | 1.22 | |
| Vite ad ali M10x80mm M3600 | ||||
| 031 | 265759-8 | 3.60 | 4.39 | |
| Vite a testa svasata 4x10 | ||||
| 032 | 265135-6 | 1.00 | 1.22 | |
| Vite 5x14mm | ||||
| 033 | 266328-8 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 034 | 643700-5 | 1.20 | 1.46 | |
| Set di spazzole di carbone CB-203 A | ||||
| 035 | 194991-6 | 7.20 | 8.78 | |
| Set di spazzole di carbone CB-203 A | ||||
| 035-1B | 194991-6 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 682574-9 | |||
| PASSACAVO 10 GA9090 A | ||||
| 036-1B | 682585-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 665852-2 | |||
| Staffa di serraggio | ||||
| 038 | 687124-5 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 039 | 265B67-9 | 1.00 | 1.22 | |
| Blocco terminale | ||||
| 040 | 654531-7 | 2.10 | 2.56 | |
| Unità di connessione HM1511 | ||||
| 040-1B | 654741-6 | 2.40 | 2.93 | |
| Interruttore ST115A-TB-S1 M3600 | ||||
| 041 | 651066-9 | 2.40 | 2.93 | |
| Condensatore di soppressione del rumore | ||||
| 042 | 645238-6 | 1.00 | 1.22 | |
| Dado nyl M10 M3600 | ||||
| 043 | 418484-2 | 1.00 | 1.22 | |
| Manopola 50 cpl M3600 | ||||
| 044 | 153764-6 | 3.60 | 4.39 | |
| Cuscinetto M3600 | ||||
| 045 | 317747-2 | 4.80 | 5.86 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 046 | 265B67-9 | 1.00 | 1.22 | |
| Targa con il nome M3602 | ||||
| 047 | 8111T9-1 | 1.00 | 1.22 | |
| Coperchio dell'interruttore M3602 | ||||
| 048 | 413B13-8 | 1.20 | 1.46 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 049 | 265B67-9 | 1.00 | 1.22 | |
| Arresto di profondità M3600 | ||||
| 050 | 418492-3 | 1.00 | 1.22 | |
| Molla di compressione 11 M3600 | ||||
| 051 | 233456-4 | 1.00 | 1.22 | |
| Suola Base M3600 | ||||
| 052 | 141867-8 | 23.10 | 28.18 | |
| Cappuccio truciolo M3600 | ||||
| 053 | 454032-3 | 2.40 | 2.93 | |
| Vite a testa svasata 4x10 | ||||
| 055 | 265135-6 | 1.00 | 1.22 | |
| Vite M5x10mm M3600 | ||||
| 056 | 265133-0 | 1.00 | 1.22 | |
| Piastra base M3600 | ||||
| 057 | 454026-8 | 4.80 | 5.86 | |
| Spinotto di sicurezza M3600 | ||||
| 058 | 324425-7 | 1.00 | 1.22 | |
| Fermo M3600 | ||||
| 059 | 317748-0 | 2.40 | 2.93 | |
| Molla di compressione 12 M3600 | ||||
| 061 | 233398-2 | 1.00 | 1.22 | |
| Bullone esagonale m5x20 | ||||
| 062 | 265587-1 | 1.00 | 1.22 | |
| Met.schr. M6 M3600 | ||||
| 063 | 251470-8 | 1.00 | 1.22 | |
| Bullone esagonale m5x20 | ||||
| 065 | 265587-1 | 1.00 | 1.22 | |
| Bullone esagonale m5x14 | ||||
| 067 | 265586-3 | 1.00 | 1.22 | |
| Molla di compressione 7 M3600 | ||||
| 068 | 233396-6 | 1.00 | 1.22 | |
| Vite a manopola M5x16 | ||||
| 069 | 265761-1 | 1.00 | 1.22 | |
