Qui troverai tutte le parti e i disegni disponibili del 'Makita LS1214L'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

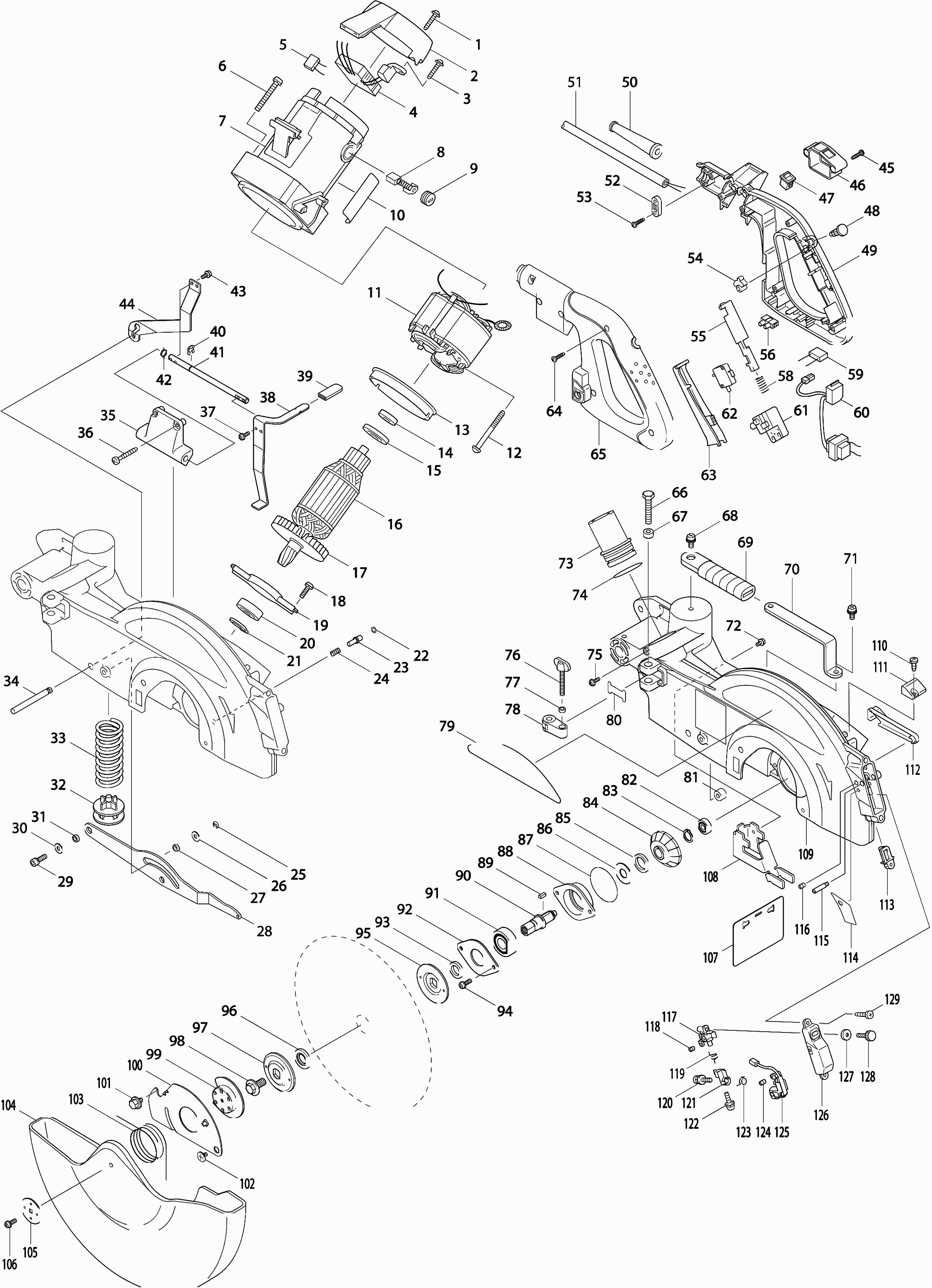

Disegno tecnico del modello Makita LS1214L
Elenco parti di ricambio del modello Makita LS1214L
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite di rubinetto 4x18 | ||||
| 001 | 265A48-7 | 0.90 | 1.10 | |
| Coperchio di copertura | ||||
| 002 | 416075-3 | 4.58 | 5.59 | |
| Vite di rubinetto 4x18 | ||||
| 003 | 265A48-7 | 0.90 | 1.10 | |
| Circuito di controllo | ||||
| 004 | 631238-2 | 53.39 | 65.14 | |
| Condensatore 0,1uf | ||||
| 005 | 645105-5 | 2.80 | 3.42 | |
| Vite a croce M6X50 * | ||||
| 006 | 911373-5 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 007 | 154718-6 | 26.11 | 31.85 | |
| Portaspazzole in carbonio A | ||||
| 007A | 643536-2 | 1.54 | 1.88 | |
| Etichetta di avvertimento | ||||
| 007B | 810966-4 | 2.80 | 3.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007C | 817320-3 | |||
| Set di spazzole di carbone Cb-153 | ||||
| 008 | 181044-0 | 4.08 | 4.98 | |
| Tappo portaspazzole | ||||
| 009 | 643650-4 | 0.83 | 1.01 | |
| Targhetta Ls1214l | ||||
| 010 | 861578-6 | 2.80 | 3.42 | |
| CAMPO | ||||
| 011 | 599508-4 | 83.82 | 102.26 | |
| Molla dello statore Cb5 | ||||
| 011A | 654020-2 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 011B | 654502-4 | 0.83 | 1.01 | |
| Autoperforante Pt 5x75 | ||||
| 012 | 266059-9 | 1.27 | 1.55 | |
| Piastra distanziatrice | ||||
| 013 | 416264-0 | 2.16 | 2.64 | |
| Cuscinetto a sfere 6000llb | ||||
| 014 | 211061-7 | 7.44 | 9.08 | |
| Anello di isolamento | ||||
| 015 | 681642-5 | 8.46 | 10.32 | |
| Indotto | ||||
| 016 | 516933-4 | 127.79 | 155.90 | |
| Ventola 80 | ||||
| 017 | 240001-8 | 3.37 | 4.11 | |
| Vite 5x16 | ||||
| 018 | 911224-2 | 0.83 | 1.01 | |
| Piastra del Cuscinetto 94 | ||||
| 019 | 285686-3 | 3.83 | 4.67 | |
| Cuscinetto a sfere 6003ddw | ||||
| 020 | 210301-0 | 5.96 | 7.27 | |
| Anello di bloccaggio S-17 | ||||
| 021 | 961057-5 | 0.83 | 1.01 | |
| Anello di bloccaggio 8 | ||||
| 022 | 231928-3 | 0.83 | 1.01 | |
| Perno di blocco 6 4110C | ||||
| 023 | 256633-1 | 0.83 | 1.01 | |
| Molla di compressione 7 | ||||
| 024 | 231240-1 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 025 | 961018-5 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 026 | 253804-1 | 0.83 | 1.01 | |
| Rondella 16 | ||||
| 027 | 257163-5 | 1.24 | 1.51 | |
| Piastra di Connessione | ||||
| 028 | 345605-2 | 10.81 | 13.19 | |
| Vite esagonale incassata M6x20 | ||||
| 029 | 265905-3 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 030 | 253804-1 | 0.83 | 1.01 | |
| Rondella 16 | ||||
| 031 | 257163-5 | 1.24 | 1.51 | |
| Portamolla | ||||
| 032 | 316470-6 | 5.46 | 6.66 | |
| Molla di compressione 34 Ls1214L | ||||
| 033 | 233454-8 | 7.80 | 9.52 | |
| Spinotto di bloccaggio 8 | ||||
| 034 | 324649-5 | 2.08 | 2.54 | |
| Portaasale | ||||
| 035 | 419075-2 | 3.83 | 4.67 | |
| Vite a taglio Pt4x30 | ||||
| 036 | 266050-7 | 0.83 | 1.01 | |
| Vite 4X10 | ||||
| 037 | 911113-1 | 0.83 | 1.01 | |
| Tappo | ||||
| 039 | 421589-9 | 0.83 | 1.01 | |
| Anello di arresto E-6 | ||||
| 040 | 259053-8 | 0.83 | 1.01 | |
| Asta 8 | ||||
| 041 | 324608-9 | 8.84 | 10.78 | |
| Molla di trazione 8 | ||||
| 042 | 231633-2 | 0.83 | 1.01 | |
| Vite 4X10 | ||||
| 043 | 911113-1 | 0.83 | 1.01 | |
| Piastra di blocco Ls1214L | ||||
| 044 | 345609-4 | 6.16 | 7.52 | |
| Vite di rubinetto 4x18 | ||||
| 045 | 265A48-7 | 0.90 | 1.10 | |
| Scatola dell'interruttore | ||||
| 046 | 154541-9 | 6.90 | 8.42 | |
| Etichetta del fascio laser Ls0714 A | ||||
| 046A | 810354-5 | 0.83 | 1.01 | |
| Interruttore | ||||
| 047 | 651522-9 | 3.65 | 4.45 | |
| Pulsante di sblocco | ||||
| 048 | 417113-4 | 1.20 | 1.46 | |
| Set di maniglie | ||||
| 049 | 183980-6 | 16.07 | 19.61 | |
| Passacavo 10-90 | ||||
| 050 | 682505-8 | 1.72 | 2.10 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 051 | 695123-3 | 21.70 | 26.47 | |
| Staffa di serraggio | ||||
| 052 | 687124-5 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 053 | 265A48-7 | 0.90 | 1.10 | |
| PRIGIONIERO | ||||
| 054 | 414546-4 | 1.01 | 1.23 | |
| Maniglia di sblocco | ||||
| 055 | 416000-4 | 1.21 | 1.48 | |
| Blocco terminale | ||||
| 056 | 654575-7 | 2.93 | 3.57 | |
| Molla di compressione 3 | ||||
| 058 | 231457-6 | 0.83 | 1.01 | |
| Condensatore 0,22uF | ||||
| 059 | 645190-8 | 2.44 | 2.98 | |
| Circuito Elettrico | ||||
| 060 | 631617-4 | 16.84 | 20.54 | |
| Interruttore Sw-127 | ||||
| 061 | 651923-1 | 12.58 | 15.35 | |
| Micro Interruttore | ||||
| 062 | 651941-9 | 3.22 | 3.93 | |
| Maniglia dell'interruttore LS1013 A | ||||
| 063 | 459017-4 | 1.02 | 1.24 | |
| Vite di rubinetto 4x18 | ||||
| 064 | 265A48-7 | 0.90 | 1.10 | |
| Set di maniglie | ||||
| 065 | 183980-6 | 16.07 | 19.61 | |
| Vite esagonale M8X45 * | ||||
| 066 | 921467-8 | 0.83 | 1.01 | |
| Anello di spazzola al carbonio in gomma | ||||
| 067 | 262003-4 | 0.83 | 1.01 | |
| Bullone esagonale 6x16 | ||||
| 068 | 911323-0 | 0.83 | 1.01 | |
| Maniglia | ||||
| 069 | 421562-9 | 2.45 | 2.99 | |
| Porta impugnatura | ||||
| 070 | 344420-1 | 2.80 | 3.42 | |
| Bullone esagonale 6x16 | ||||
| 071 | 911323-0 | 0.83 | 1.01 | |
| Vite 4X10 | ||||
| 072 | 911114-9 | 0.83 | 1.01 | |
| Stofafzuigadapter afkortzaag | ||||
| 073 | 419277-0 | 2.59 | 3.16 | |
| Anello O 35 | ||||
| 074 | 213460-9 | 1.21 | 1.48 | |
| Vite 4X10 | ||||
| 075 | 911113-1 | 0.83 | 1.01 | |
| Bullone ad ali m6x43 | ||||
| 076 | 265717-4 | 2.05 | 2.50 | |
| Rondella di plastica 5 | ||||
| 077 | 262001-8 | 1.43 | 1.74 | |
| Braccio di Blocco | ||||
| 078 | 317176-9 | 7.80 | 9.52 | |
| Etichetta Makita | ||||
| 079 | 819215-6 | 3.22 | 3.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079A | 345415-7 | |||
| Piastra di arresto | ||||
| 080 | 344045-1 | 0.83 | 1.01 | |
| GUIDA | ||||
| 080A | 421916-0 | 1.24 | 1.51 | |
| Gomma Antivibrazione Ls1214L | ||||
| 081 | 421952-6 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608llb | ||||
| 082 | 210043-6 | 1.72 | 2.10 | |
| Anello di bloccaggio S-14 | ||||
| 083 | 961054-1 | 0.83 | 1.01 | |
| Ingranaggio 35 | ||||
| 084 | 226750-1 | 30.23 | 36.88 | |
| Anello in gomma 20 | ||||
| 085 | 262074-1 | 0.83 | 1.01 | |
| Rondella 14 | ||||
| 086 | 267035-6 | 1.21 | 1.48 | |
| Anello O-Ring 54 | ||||
| 087 | 213675-8 | 1.01 | 1.23 | |
| Scatola del cuscinetto | ||||
| 088 | 316473-0 | 12.58 | 15.35 | |
| Chiavetta elastica 4 | ||||
| 089 | 254202-2 | 0.83 | 1.01 | |
| Stantuffo | ||||
| 090 | 322989-5 | 8.38 | 10.22 | |
| Cuscinetto a sfere 6203dw | ||||
| 091 | 211278-2 | 9.52 | 11.61 | |
| Supporto del cuscinetto 66 | ||||
| 092 | 285828-9 | 1.43 | 1.74 | |
| Reduceerring 25x15,88x4,0mm | ||||
| 093 | 257022-3 | 1.98 | 2.42 | |
| Vite 5x16 | ||||
| 094 | 911224-2 | 0.83 | 1.01 | |
| Flangia interna 61 | ||||
| 095 | 224398-3 | 8.46 | 10.32 | |
| Verloopring 30x15,88x4mm | ||||
| 096 | 257295-8 | 0.91 | 1.11 | |
| Flangia interna 61 | ||||
| 097 | 224398-3 | 8.46 | 10.32 | |
| Bullone Allen M10x20mm | ||||
| 098 | 266755-9 | 2.44 | 2.98 | |
| Piastra di centraggio | ||||
| 099 | 344473-0 | 28.85 | 35.20 | |
| Cappuccio di centraggio | ||||
| 100 | 345603-6 | 2.44 | 2.98 | |
| Bullone a flangia M8x12 | ||||
| 101 | 265324-3 | 1.21 | 1.48 | |
| Vite a testa piatta M5 | ||||
| 102 | 265008-3 | 1.21 | 1.48 | |
| Molla rotazionale 45 | ||||
| 103 | 231691-8 | 1.01 | 1.23 | |
| Copertura protettiva per sega | ||||
| 104 | 419074-4 | 34.36 | 41.92 | |
| Rondella 6 | ||||
| 105 | 253977-0 | 1.43 | 1.74 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 106 | 266809-2 | 0.83 | 1.01 | |
| GUIDA | ||||
| 107 | 421916-0 | 1.24 | 1.51 | |
| Piastra di Guida | ||||
| 108 | 345611-7 | 2.08 | 2.54 | |
| COPERTURA DI PROTEZIONE FISSA | ||||
| 109 | 188023-9 | 149.79 | 182.74 | |
| Etichetta di avvertimento | ||||
| 109A | 810064-4 | 2.93 | 3.57 | |
| Etichetta di avvertimento | ||||
| 109B | 810968-0 | 1.43 | 1.74 | |
| Etichetta di avvertimento LS1440 | ||||
| 109C | 816847-0 | 2.53 | 3.09 | |
| Penna di Connessione | ||||
| 109D | 322316-6 | 2.08 | 2.54 | |
| Vite autoformante M4x12mm Ck | ||||
| 110 | 266026-4 | 0.83 | 1.01 | |
| Portaprotezione cavo | ||||
| 111 | 419078-6 | 1.21 | 1.48 | |
| PROTETTORE DEL CAVO | ||||
| 112 | 419077-8 | 5.88 | 7.17 | |
| Lente per linea laser | ||||
| 113 | 418104-8 | 2.08 | 2.54 | |
| Etichetta della linea laser <0506 | ||||
| 114 | 801262-1 | 2.93 | 3.57 | |
| Vite della spazzola M5 | ||||
| 115 | 266306-8 | 1.72 | 2.10 | |
| Bullone esagonale 5x8 | ||||
| 116 | 266229-0 | 0.83 | 1.01 | |
| Blocco di montaggio C >0506 | ||||
| 117 | 419379-2 | 4.26 | 5.20 | |
| Vite a brugola 4x6 | ||||
| 118 | 266318-1 | 0.83 | 1.01 | |
| Molla di torsione 9 Ls0714 | ||||
| 119 | 231664-1 | 0.83 | 1.01 | |
| Vite 3X10 Ls0714 * | ||||
| 120 | 911014-3 | 0.83 | 1.01 | |
| Blocco di montaggio B >0506 | ||||
| 121 | 419378-4 | 2.80 | 3.42 | |
| Vite 3X10 Ls0714 * | ||||
| 122 | 911014-3 | 0.83 | 1.01 | |
| Molla di torsione 9 Ls0714 | ||||
| 123 | 231664-1 | 0.83 | 1.01 | |
| Vite a brugola 4x6 | ||||
| 124 | 266318-1 | 0.83 | 1.01 | |
| Circuit per Laser Ls0714 A | ||||
| 125 | 638442-4 | 26.11 | 31.85 | |
| Coperchio di protezione per laser | ||||
| 126 | 418108-0 | 2.08 | 2.54 | |
| Rondella di bloccaggio 5 | ||||
| 127 | 253807-5 | 0.83 | 1.01 | |
| Bullone a pomello 5x24 | ||||
| 128 | 265753-0 | 1.43 | 1.74 | |
| Vite autofilettante 4x20 | ||||
| 129 | 266042-6 | 0.83 | 1.01 | |
| Bus 16-113 | ||||
| 130 | 331428-4 | 5.88 | 7.17 | |
| Dado di blocco M8x13 alto | ||||
| 131 | 252105-4 | 0.83 | 1.01 | |
| Rondella 8 | ||||
| 132 | 941202-8 | 0.83 | 1.01 | |
| Braccio di sega | ||||
| 133 | 317984-8 | 68.71 | 83.83 | |
| Rilievo di tensione | ||||
| 134 | 687042-7 | 0.83 | 1.01 | |
| Vite autoformante M4x12mm Ck | ||||
| 135 | 266026-4 | 0.83 | 1.01 | |
| Perno di trasporto | ||||
| 136 | 322629-5 | 2.80 | 3.42 | |
| Anello O 7 | ||||
| 137 | 213011-8 | 0.83 | 1.01 | |
| Manopola 20 | ||||
| 138 | 271601-3 | 0.83 | 1.01 | |
| Bullone esagonale 6x10 | ||||
| 139 | 251961-9 | 0.83 | 1.01 | |
| Bullone esagonale 8x30 | ||||
| 140 | 265371-4 | 1.01 | 1.23 | |
| Bullone esagonale 8x20 | ||||
| 141 | 265412-6 | 0.83 | 1.01 | |
| Pallina di acciaio 10 | ||||
| 142 | 216003-6 | 0.83 | 1.01 | |
| Piastra di Guida | ||||
| 143 | 345418-1 | 7.44 | 9.08 | |
| Molla di torsione 28 | ||||
| 144 | 231626-9 | 2.08 | 2.54 | |
| Piastra indicatrice | ||||
| 145 | 413067-3 | 1.06 | 1.29 | |
| Vite 4X10 | ||||
| 146 | 911114-9 | 0.83 | 1.01 | |
| Molla di compressione 5 | ||||
| 147 | 233168-9 | 0.83 | 1.01 | |
| Vite a brugola M2x12 | ||||
| 148 | 266131-7 | 0.83 | 1.01 | |
| Portabraccio | ||||
| 149 | 151459-5 | 83.82 | 102.26 | |
| Etichetta di distribuzione della scala | ||||
| 149A | 816771-7 | 2.93 | 3.57 | |
| Bullone esagonale 10x100 | ||||
| 150 | 251662-9 | 1.27 | 1.55 | |
| Vite 4X10 | ||||
| 151 | 911113-1 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 152 | 416006-2 | 4.08 | 4.98 | |
| Dado esagonale 10x17 | ||||
| 153 | 252144-4 | 2.80 | 3.42 | |
| Anello 10 | ||||
| 154 | 253024-7 | 0.83 | 1.01 | |
| Molla 5 per leva 100 | ||||
| 155 | 231266-3 | 0.83 | 1.01 | |
| Penna quadrata Ls1013 * | ||||
| 156 | 152542-1 | 14.24 | 17.37 | |
| Penna di gomma 6 | ||||
| 156A | 263005-3 | 0.83 | 1.01 | |
| Bullone a testa esagonale 6x35 | ||||
| 157 | 921356-7 | 0.83 | 1.01 | |
| Tavolo rotante | ||||
| 158 | 153832-5 | 174.44 | 212.82 | |
| Cuscinetto a sfere lineare 3064 | ||||
| 158A | 211444-1 | 30.23 | 36.88 | |
| Cuscinetto 30 | ||||
| 158B | 219002-7 | 16.07 | 19.61 | |
| Anello di feltro 30 | ||||
| 158C | 262048-2 | 1.43 | 1.74 | |
| Penna di gomma 6 | ||||
| 158D | 263005-3 | 0.83 | 1.01 | |
| Tappo | ||||
| 158E | 343676-3 | 1.27 | 1.55 | |
| Etichetta di avvertimento | ||||
| 158F | 817283-3 | 0.83 | 1.01 | |
| Corpo cuscinetto B | ||||
| 159 | 152540-5 | 48.51 | 59.18 | |
| Cuscinetto a sfere lineare 3064 | ||||
| 159A | 211444-1 | 30.23 | 36.88 | |
| Anello di feltro 30 | ||||
| 159B | 262048-2 | 1.43 | 1.74 | |
| Tappo | ||||
| 159C | 343676-3 | 1.27 | 1.55 | |
| Corpo cuscinetto B | ||||
| 159D | 316837-8 | 21.70 | 26.47 | |
| Bullone a brugola M8x30 | ||||
| 160 | 922451-6 | 1.02 | 1.24 | |
| Rondella 8 | ||||
| 161 | 253852-0 | 1.21 | 1.48 | |
| Vite a testa esagonale 8x40 | ||||
| 162 | 265442-7 | 0.83 | 1.01 | |
| Piastra di inserimento | ||||
| 163 | 419222-5 | 2.80 | 3.42 | |
| Vite autoformante M4x12mm Ck | ||||
| 164 | 266026-4 | 0.83 | 1.01 | |
| Vite 4x8 | ||||
| 165 | 911109-2 | 0.83 | 1.01 | |
| Dado di bloccaggio 6-10 | ||||
| 166 | 252014-7 | 0.83 | 1.01 | |
| Supporto per Arresto | ||||
| 167 | 344463-3 | 0.83 | 1.01 | |
| Fermata limite DF500 | ||||
| 168 | 153890-1 | 16.07 | 19.61 | |
| Etichetta di avvertimento | ||||
| 168A | 810967-2 | 2.93 | 3.57 | |
| Bullone esagonale M8X30 A | ||||
| 169 | 265488-3 | 2.05 | 2.50 | |
| Scala posteriore | ||||
| 170 | 317757-9 | 34.35 | 41.91 | |
| Vite a svasatura 6x35 | ||||
| 171 | 912357-6 | 0.83 | 1.01 | |
| Rondella 6 | ||||
| 172 | 253715-0 | 0.83 | 1.01 | |
| Bullone ad ali 6x10 | ||||
| 173 | 924306-1 | 0.83 | 1.01 | |
| Vite autoformante M4x12mm Ck | ||||
| 174 | 266026-4 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 175 | 816326-8 | |||
| Vite 8x320 | ||||
| 176 | 266132-5 | 4.08 | 4.98 | |
| DADO M8 | ||||
| 177 | 931402-8 | 0.83 | 1.01 | |
| Manico 40 | ||||
| 178 | 271314-6 | 8.46 | 10.32 | |
| Rondella 8 | ||||
| 179 | 941202-8 | 0.83 | 1.01 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 180 | 152541-3 | 7.43 | 9.06 | |
| Non più disponibile, nessuna sostituzione | ||||
| 181 | 331491-7 | |||
| Cappuccio 10 | ||||
| 182 | 421563-7 | 1.01 | 1.23 | |
| Molla | ||||
| 183 | 322924-3 | 0.83 | 1.01 | |
| Perno di arresto compreso.94 | ||||
| 184 | 322909-9 | 6.58 | 8.03 | |
| Rondella 6 | ||||
| 185 | 253804-1 | 0.83 | 1.01 | |
| Molla a Compressione 6 | ||||
| 186 | 231307-5 | 0.83 | 1.01 | |
| Anello ferma E-5 | ||||
| 187 | 961018-5 | 0.83 | 1.01 | |
| Supporto Pin | ||||
| 188 | 316899-6 | 8.84 | 10.78 | |
| Vite autofilettante Ct 4x16 | ||||
| 189 | 266034-5 | 0.83 | 1.01 | |
| Fermo guida | ||||
| 190 | 344411-2 | 1.72 | 2.10 | |
| Vite M6 | ||||
| 191 | 251267-5 | 0.83 | 1.01 | |
| Penna 5 | ||||
| 192 | 256196-7 | 0.83 | 1.01 | |
| Fermaglio rotativo | ||||
| 193 | 331493-3 | 79.95 | 97.54 | |
| Portafermo | ||||
| 194 | 344412-0 | 10.84 | 13.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 195 | 266034-5 | 0.83 | 1.01 | |
| Vite autoformante M4x12mm Ck | ||||
| 196 | 266026-4 | 0.83 | 1.01 | |
| Piastra indicatrice | ||||
| 197 | 816128-2 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 198 | 344477-2 | 1.72 | 2.10 | |
| Vite autofilettante Ct 4x16 | ||||
| 199 | 266034-5 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 200 | 232075-3 | 1.01 | 1.23 | |
| Bullone ad ali 6x10 | ||||
| 201 | 924306-1 | 0.83 | 1.01 | |
| Tampone per piedi | ||||
| 202 | 153889-6 | 90.50 | 110.41 | |
| Targhetta identificativa Ls800Dw * | ||||
| 202A | 810965-6 | 1.01 | 1.23 | |
| Cappuccio di copertura STM 1800 | ||||
| 203 | 416972-3 | 1.02 | 1.24 | |
| Piede | ||||
| 203 | 286212-1 | 0.83 | 1.01 | |
