Qui troverai tutte le parti e i disegni disponibili di “Makita LS1030”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

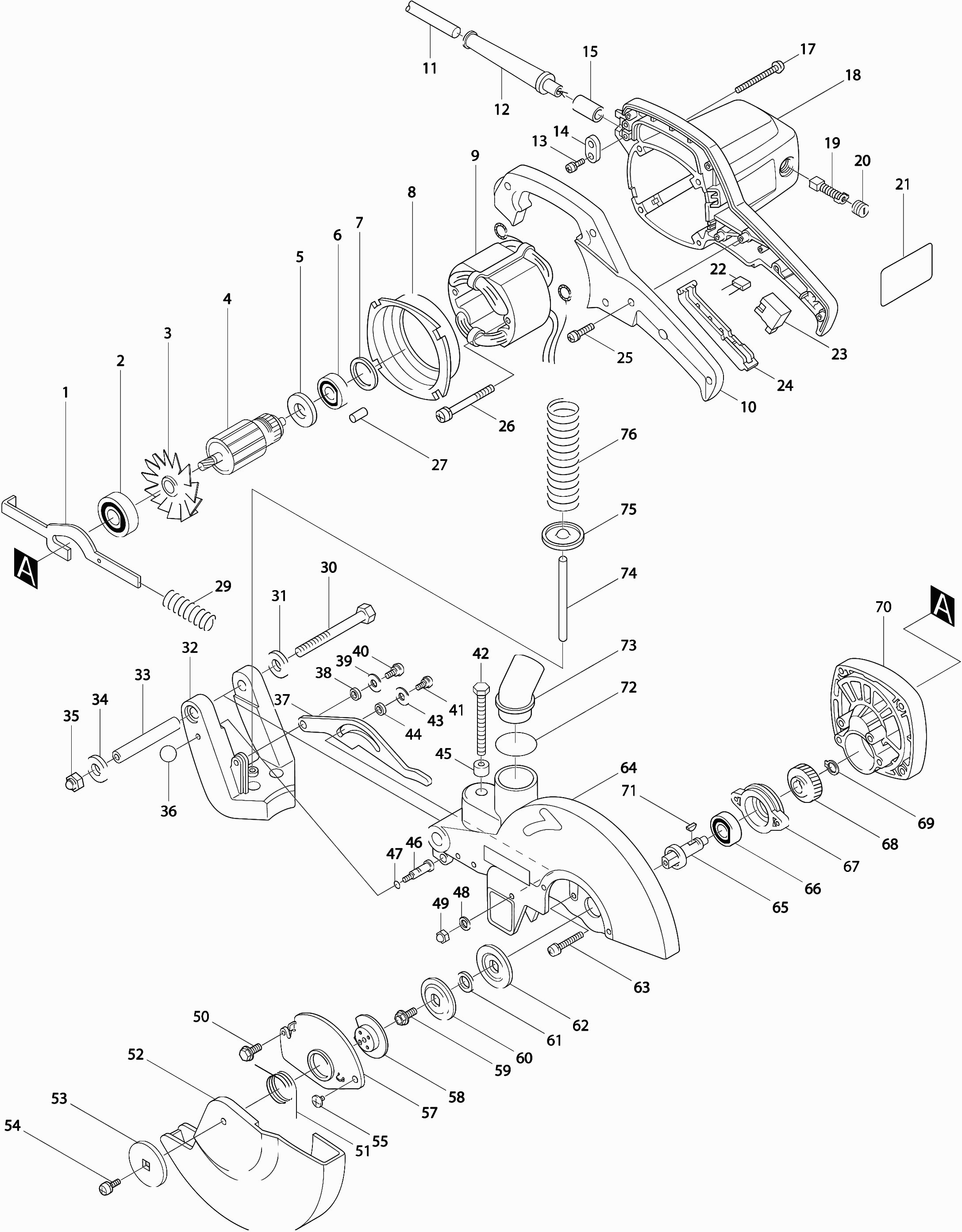

Disegni tecnici di Makita LS1030
Elenco parti di Makita LS1030
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco Asse | ||||
| 001 | 343641-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 002 | 211129-9 | 8.40 | 10.25 | |
| Girante 92 Ls1440 * | ||||
| 003 | 241514-2 | 3.60 | 4.39 | |
| Indotto | ||||
| 004 | 514924-9 | 104.50 | 127.49 | |
| Anello di isolamento | ||||
| 005 | 681623-9 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200llb | ||||
| 006 | 211066-7 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 261081-1 | |||
| Guida del ventilatore Ls1030 * | ||||
| 008 | 414532-5 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 524883-9 | |||
| Coperchio del manico Ls1030 * | ||||
| 010 | 414572-3 | 14.30 | 17.45 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 011 | 695123-3 | 22.00 | 26.84 | |
| Non più disponibile, nessuna sostituzione | ||||
| 012 | 682505-8 | |||
| Vite 4X18 | ||||
| 013 | 911133-5 | 1.00 | 1.22 | |
| Striscia di terminali * | ||||
| 014 | 687000-3 | 1.00 | 1.22 | |
| Boccola 10-10.8-15 Ls1030 * | ||||
| 015 | 683240-1 | 1.00 | 1.22 | |
| Vite 6x60 | ||||
| 017 | 911383-2 | 1.00 | 1.22 | |
| Carcassa del motore Ls1030 * | ||||
| 018 | 159141-0 | 39.60 | 48.31 | |
| Set di spazzole di carbone Cb-154 | ||||
| 019 | 181047-4 | 4.80 | 5.86 | |
| Tappo portaspazzole | ||||
| 020 | 643650-4 | 1.20 | 1.46 | |
| Interruttore Sw-105 6518950 * | ||||
| 023 | 651895-0 | 9.60 | 11.71 | |
| Maniglia dell'interruttore | ||||
| 024 | 414157-5 | 2.40 | 2.93 | |
| Vite 4x25 | ||||
| 025 | 911148-2 | 1.00 | 1.22 | |
| Vite 5x65 | ||||
| 026 | 911290-9 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 027 | 263002-9 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 028 | 263005-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 029 | 231297-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 030 | 265356-0 | |||
| Rondella 10x1,6mm 1901/02 | ||||
| 031 | 941251-5 | 1.00 | 1.22 | |
| Forcella braccio Ls1030 * | ||||
| 032 | 316159-6 | 52.80 | 64.42 | |
| Tubo 16-90 | ||||
| 033 | 331350-5 | 6.00 | 7.32 | |
| Rondella 10x1,6mm 1901/02 | ||||
| 034 | 941251-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 252111-9 | |||
| Manopola 20 | ||||
| 036 | 271601-3 | 1.00 | 1.22 | |
| Piastra Intermedia | ||||
| 037 | 343640-4 | 10.80 | 13.18 | |
| Rondella 7 | ||||
| 038 | 257162-7 | 2.40 | 2.93 | |
| SLUITRING 7 LF1000 A | ||||
| 039 | 267326-5 | 1.00 | 1.22 | |
| Vite M6 | ||||
| 040 | 251369-7 | 4.80 | 5.86 | |
| Vite M6 | ||||
| 041 | 251362-1 | 1.20 | 1.46 | |
| Bullone esagonale 8x75 | ||||
| 042 | 251667-9 | 1.20 | 1.46 | |
| SLUITRING 7 LF1000 A | ||||
| 043 | 267326-5 | 1.00 | 1.22 | |
| Rondella 7 | ||||
| 044 | 257162-7 | 2.40 | 2.93 | |
| Bussola di gomma 6 | ||||
| 045 | 262511-5 | 1.00 | 1.22 | |
| Spina Di Blocco | ||||
| 046 | 322338-6 | 2.40 | 2.93 | |
| Anello O 5 | ||||
| 047 | 213021-5 | 1.00 | 1.22 | |
| Rondella 6mm A | ||||
| 048 | 267214-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 049 | 252112-7 | |||
| Bullone a flangia M8x12 | ||||
| 050 | 265324-3 | 1.20 | 1.46 | |
| Molla di torsione 36 | ||||
| 051 | 231593-8 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 052 | 414531-7 | |||
| Rondella 6 | ||||
| 053 | 253977-0 | 2.40 | 2.93 | |
| Vite 5x12 | ||||
| 054 | 911215-3 | 1.00 | 1.22 | |
| Vite a testa piatta M5 | ||||
| 055 | 265008-3 | 1.20 | 1.46 | |
| Vite a testa piatta M5 | ||||
| 056 | 265008-3 | 1.20 | 1.46 | |
| Piatto di centratura | ||||
| 057 | 343637-3 | 4.80 | 5.86 | |
| Piatto di centratura | ||||
| 058 | 343639-9 | 6.00 | 7.32 | |
| Vite a brugola M8x22 | ||||
| 059 | 266762-2 | 2.40 | 2.93 | |
| Flangia interna/esterna | ||||
| 060 | 224333-1 | 3.60 | 4.39 | |
| REDUCEERRING 25X15,88X4MM | ||||
| 061 | 257022-3 | 2.00 | 2.44 | |
| Flangia interna/esterna | ||||
| 062 | 224333-1 | 3.60 | 4.39 | |
| Vite 6X45 * | ||||
| 063 | 911366-2 | 1.20 | 1.46 | |
| Guardia fissa Ls1030 * | ||||
| 064 | 150410-2 | 106.70 | 130.17 | |
| Mandrino LS1030 * | ||||
| 065 | 322309-3 | 19.80 | 24.16 | |
| Cuscinetto a sfere 6203dw | ||||
| 066 | 211278-2 | 9.60 | 11.71 | |
| Alloggiamento del cuscinetto | ||||
| 067 | 414530-9 | 4.80 | 5.86 | |
| Ingranaggio 41 | ||||
| 068 | 221712-4 | 40.70 | 49.65 | |
| Anello di bloccaggio S-17 | ||||
| 069 | 961057-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 070 | 159252-1 | |||
| Chiavetta elastica 4 | ||||
| 071 | 254001-2 | 1.00 | 1.22 | |
| Anello O 35 | ||||
| 072 | 213460-9 | 1.20 | 1.46 | |
| Connessione sacco per la polvere | ||||
| 073 | 414568-4 | 3.60 | 4.39 | |
| Penna 8 | ||||
| 074 | 256198-3 | 2.40 | 2.93 | |
| Portamolla Ls1030 | ||||
| 075 | 343638-1 | 2.40 | 2.93 | |
| Molla di compressione 26 * | ||||
| 076 | 231480-1 | 6.00 | 7.32 | |
| Manopola 40 Ls1030 * | ||||
| 077 | 271286-5 | 6.00 | 7.32 | |
| MATERIAALKLEM VERTICAAL | ||||
| 078 | 122536-0 | 14.00 | 17.08 | |
| Rondella 6 | ||||
| 079 | 253804-1 | 1.00 | 1.22 | |
| Guida del ventilatore Ls1030 * | ||||
| 080 | 414532-5 | 2.40 | 2.93 | |
| Vite M5 | ||||
| 081 | 251370-2 | 1.20 | 1.46 | |
| Bullone ad ali 6x10 | ||||
| 082 | 924306-1 | 1.20 | 1.46 | |
| Morsetti | ||||
| 083 | 322313-2 | 6.00 | 7.32 | |
| Vite 5x10 | ||||
| 084 | 911209-8 | 1.00 | 1.22 | |
| Bullone esagonale M8X30 A | ||||
| 085 | 265488-3 | 2.40 | 2.93 | |
| Rondella 8 | ||||
| 086 | 941202-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 316158-8 | |||
| Vite a brugola M10X30 * | ||||
| 088 | 922552-0 | 2.40 | 2.93 | |
| Rondella M10 | ||||
| 089 | 942251-8 | 1.00 | 1.22 | |
| Piastra di inserimento | ||||
| 090 | 414536-7 | 2.40 | 2.93 | |
| Piastra di inserimento | ||||
| 091 | 414536-7 | 2.40 | 2.93 | |
| Penna 5 | ||||
| 092 | 256040-8 | 1.00 | 1.22 | |
| Piastra girevole Ls1030 * | ||||
| 093 | 316160-1 | 99.00 | 120.78 | |
| Piastra di Guida | ||||
| 094 | 344035-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 095 | 316161-9 | |||
| Vite 5x8 | ||||
| 096 | 911203-0 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 097 | 232110-7 | 1.00 | 1.22 | |
| Spillo in Plastica 8 * | ||||
| 098 | 263019-2 | 1.20 | 1.46 | |
| Maniglia regolabile | ||||
| 099 | 273495-2 | 7.20 | 8.78 | |
| Spillo in Gomma 4 | ||||
| 101 | 263002-9 | 1.00 | 1.22 | |
| Piastra di blocco Ls1030 * | ||||
| 900 | 343965-6 | 4.80 | 5.86 | |
| Molla di compressione 7 | ||||
| 901 | 231401-3 | 1.00 | 1.22 | |
| Sblocca asse Ls1030 * | ||||
| 902 | 322561-3 | 17.60 | 21.47 | |
| Maniglia Ls1030 * | ||||
| 903 | 343966-4 | 6.00 | 7.32 | |
| Perno di blocco 8 Ls1013 * | ||||
| 904 | 322562-1 | 34.10 | 41.60 | |
