Qui troverai tutte le parti e i disegni disponibili del 'Makita LS003G'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Makita LS003G

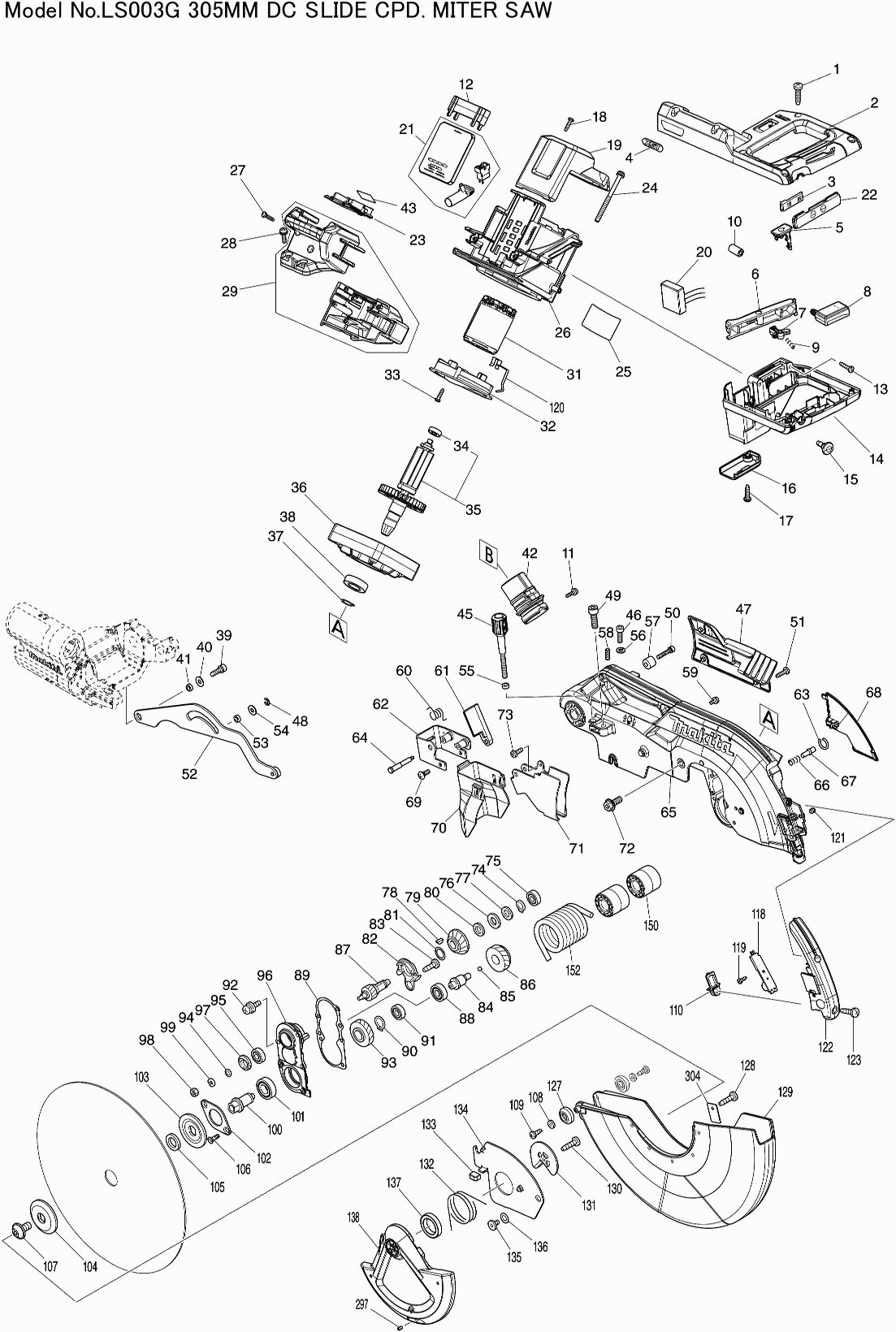

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Makita LS003G

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA

Vite di rubinetto 4x18
001 265A48-7 0.83 1.01

Copertura della maniglia LS003/4G
002 183T58-5 11.77 14.36

Etichetta di avvertimento
002C10 810486-8 2.71 3.31

Unità di commutazione Bub360
003 631973-2 6.38 7.78

Nessuna informazione disponibile, non ordinabile
004 8032A7-2

Nessuna informazione disponibile, non ordinabile
005 140G30-2

Anello O 16
005C10 213218-6 0.83 1.01

Anello O 16 SP001G
005C11 213A05-9 0.83 1.01

Etichetta del cappuccio DLS211
005C20 818H48-4 1.00 1.22

Manico dell'interruttore Dls111
006 457935-0 2.71 3.31

Pulsante di sblocco
007 416356-5 1.39 1.70

Interruttore C3Xa-1Pspm Dsp600
008 651083-9 19.29 23.53

Molla di compressione 4
009 231026-3 0.83 1.01

Filtro di linea
010 688163-8 0.83 1.01

Vite 4x14
011 911123-8 0.83 1.01

Distanziale LS003/4G
012 413590-8 0.98 1.20

Blocco per bambini
015 451037-4 1.00 1.22

Portaprotezione cavo
016 451000-7 0.83 1.01

Coperchio Posteriore Dls111
019 457933-4 5.09 6.21

Circuito di potenza LS002G
020 620E08-4 15.65 19.09

Controller LS003G
021 620F04-8 107.21 130.80

Piastra di commutazione LS003/4G
022 141C22-0 2.12 2.59

Nessuna informazione disponibile, non ordinabile
022C10 8032A8-0

Unità di controllo serie GA-40V
023 632P65-6 8.21 10.02

Vite M6x80mm
024 911948-0 0.83 1.01

Targa denominativa LS003G
025 811M04-3 0.83 1.01

Carcassa del motore Dls111
026 457906-7 12.19 14.87

Vite Vk 20mm
028 911233-1 0.83 1.01

Custodia della batteria LS003G
029 183T26-8 6.54 7.98

Penna di gomma 6
029C10 263005-3 0.83 1.01

Armatura LS003/4G
031 629A76-0 41.77 50.96

Piastra intermedia LS003/4G
032 413E35-6 1.82 2.22

Cuscinetto a sfera 607llb
034 211021-9 4.45 5.43

Indotto 2x18V DLS211
035 519554-1 59.31 72.36

Supporto motore LS003G
036 312B30-4 8.14 9.93

Anello di bloccaggio S-17
037 961057-5 0.83 1.01

Cuscinetto a sfere 6003ddw
038 210301-0 5.80 7.08

Nessuna informazione disponibile, non ordinabile
039 922331-6

Rondella 6
040 253804-1 0.83 1.01

Rivetto 6x3,5mm LS1219
041 257461-7 0.83 1.01

Adattatore per polvere DLS211
042 459250-8 2.38 2.90

Nessuna informazione disponibile, non ordinabile
043 811M10-8

Vite di regolazione M6x40
045 251554-2 1.20 1.46

Bullone esagonale M6x16mm DSS211
046 265A36-4 0.83 1.01

Piastra del logo Ls1219L
047 458146-0 2.38 2.90

Anello ferma E-5
048 961018-5 0.83 1.01

Bullone Allen M8x25
049 251547-9 0.83 1.01

Vite a brugola M5X30 Sg1250
050 922251-4 0.83 1.01

Vite autofilettante Ct 4x16
051 266034-5 0.83 1.01

Piastra di collegamento LS1219L A
052 140J53-8 7.22 8.81

Nessuna informazione disponibile, non ordinabile
055 262190-9

Nessuna informazione disponibile, non ordinabile
056 253428-3

Bussola 6 LS1019
057 257449-7 0.98 1.20

Vite di regolazione M6x16
058 266321-2 0.83 1.01

Vite 4X10
059 911114-9 0.83 1.01

Molla di torsione 11
060 232412-1 0.83 1.01

Piastra di guida per la polvere
061 457764-1 0.98 1.20

Staffa di montaggio
062 161647-6 3.96 4.83

Anello di bloccaggio 8
063 231928-3 0.83 1.01

Vite Met. M4
064 251544-5 0.83 1.01

Cappuccio di sega LS003G
065 141C08-4 94.79 115.64

Molla di compressione 7
066 231240-1 0.83 1.01

Perno di blocco 6 4110C
067 256633-1 0.83 1.01

Protezione del cavo Ls1219L
068 458148-6 1.20 1.46

Vite a croce 4x11
069 265028-7 1.18 1.44

Cappuccio di protezione Ls1219L
070 422235-7 2.38 2.90

Piastra di Guida Ls1219L
071 347308-4 4.45 5.43

Bullone esagonale M8x20
072 266283-4 1.18 1.44

Nessuna informazione disponibile, non ordinabile
073 266020-6

Rondella di bloccaggio S-12
074 961052-5 0.83 1.01

Cuscinetto a sfere 608ddw
075 210005-4 4.45 5.43

Anello di gomma 12mm
076 261104-5 0.83 1.01

Rondella 12
077 253744-3 0.83 1.01

Chiavetta elastica 4
078 254001-2 0.83 1.01

Ingranaggio 32
079 227550-2 5.71 6.97

Rondella sottile 14
081 253313-0 0.83 1.01

Sigillo
082 451002-3 0.83 1.01

Vite autoformante M4x12mm Ck
083 266026-4 0.83 1.01

Albero del ingranaggio
084 325643-0 3.28 4.00

Pallina 4mm LS003G
085 216049-2 0.83 1.01

Ingranaggio 27
086 227702-5 5.30 6.47

Ingranaggio 14
087 227701-7 5.30 6.47

Cuscinetto a sfere 6000zz
088 210067-2 1.18 1.44

Guarnizione
089 442147-8 2.02 2.46

Rondella di bloccaggio S-15
090 961055-9 0.83 1.01

Nessuna informazione disponibile, non ordinabile
092 911223-4

Ingranaggio 28
093 227703-3 5.30 6.47

Rondella di bloccaggio 5
094 267010-2 0.83 1.01

Alloggiamento del cuscinetto
096 158957-0 11.32 13.81

Spillo in Gomma 4
096C10 263002-9 0.83 1.01

Anello di bloccaggio del cuscinetto 14-23
097 285847-5 4.45 5.43

Dado Esagonale M5
098 931202-6 0.83 1.01

Rondella a molla 5MM DLS211
099 253427-5 0.83 1.01

Stantuffo
100 325644-8 5.06 6.17

Cuscinetto a sfere 6002ddw
101 211236-8 9.24 11.27

Blocco Cuscinetto 51
102 285732-2 0.83 1.01

Flangia interna 53
103 224431-1 3.54 4.32

Flangia esterna 53
104 224432-9 3.54 4.32

Nessuna informazione disponibile, non ordinabile
105 257262-3

Vite svasata 5x13
106 265034-2 0.83 1.01

Bullone Allen M10x20mm
107 266755-9 2.36 2.88

Rondella 4
108 941051-3 0.83 1.01

Lente per linea laser
110 418104-8 2.02 2.46

Circuito led LS003/4G
118 620F05-6 5.17 6.31

Vite 3x10
119 266421-8 0.83 1.01

Piastra LS003/4G
120 347947-0 0.83 1.01

Bullone esagonale 5x6
121 266264-8 0.83 1.01

Coperchio di LED LS003G
122 141C21-2 7.25 8.84

Etichetta di avvertimento LS002G
122C10 8024V4-4 0.83 1.01

ROTOLO
127 424193-3 0.83 1.01

Vite a lamiera 4X14 Ga7020 A
128 266385-6 0.83 1.01

Cappuccio di protezione B LS003G
129 413820-7 33.90 41.36

Piatto di centratura
131 347213-5 1.67 2.04

Molla di torsione 45
132 231634-0 2.02 2.46

Buffer
133 424190-9 0.83 1.01

Piastra centrale LS003/4G
134 347835-1 3.23 3.94

Bullone esagonale M6
135 265985-9 1.39 1.70

Rondella elastica 10
136 253932-2 0.83 1.01

Cuscinetto a sfera 6805ddw
137 210168-6 2.02 2.46

CAPPUCCIO PROTETTIVO
138 458437-9 5.06 6.17

Attacco per aspirapolvere
139 127274-9 19.29 23.53

Connettore per tubo A
141 413J67-3 4.00 4.88

Tubo di estrazione 28Mmx0.5Mtr
142 245048-7 5.06 6.17

MANICOTTO ESATRICO
143 457672-6 0.83 1.01

Fermaglio
144 457673-4 0.83 1.01

Pulsante di commutazione A DCL281F
145 458939-5 0.83 1.01

Molla di compressione 5
146 232485-4 0.83 1.01

Adattatore per polvere DLS211
147 459249-3 5.09 6.21

Bussola 17 Ls1219L
150 458149-4 0.98 1.20

Rondella 40 Ls1216Lb
152 233542-1 13.82 16.86

Vite M6
153 251267-5 0.83 1.01

Rondella 20
154 253948-7 0.83 1.01

Rondella 8 x 14 x 1mm
155 253835-0 0.83 1.01

Braccio di Blocco
156 347221-6 1.39 1.70

Piastra dell'avambraccio
157 347222-4 0.83 1.01

Anello di feltro 30
158 262076-7 2.38 2.90

Asta 16
159 326994-4 1.99 2.43

Pulsante 22
160 271437-0 0.83 1.01

Anello di arresto E-7
161 961013-5 0.83 1.01

Avambraccio cpl LS003G
163 141C14-9 79.46 96.94

Nessuna informazione disponibile, non ordinabile
164 233151-6

Penna 4
165 256364-2 0.83 1.01

Molla a compressione 10
166 232384-0 0.83 1.01

Bullone di bloccaggio
167 326977-4 0.83 1.01

Tappo di copertura Ls1219L
168 458145-2 5.06 6.17

Porta cpl LS003/4G
169 141C11-5 9.53 11.63

Etichetta indicatrice
169C10 812X89-8 2.71 3.31

Vite a testa piatta M5
170 265008-3 1.18 1.44

Puleggia 17-19.3
171 222191-9 5.06 6.17

Nessuna informazione disponibile, non ordinabile
172 210167-8

Nessuna informazione disponibile, non ordinabile
173 267804-5

BARRA TOMMY
174 326975-8 1.39 1.70

Vite m8x12
177 913416-9 0.83 1.01

Morsetto chiave
178 416536-3 1.75 2.14

Spina di espansione 4-14
180 951107-4 0.83 1.01

Manico 50 B
181 273016-0 5.06 6.17

Vite a brugola M5x40mm Ck
182 266440-4 1.02 1.24

Bullone Met. M6
183 251545-3 0.83 1.01

Leva di Arresto Ls1219L
184 144930-6 2.36 2.88

Etichetta indicatrice
184C10 812X87-2 2.71 3.31

Rondella 20
185 253948-7 0.83 1.01

Spinotto 9 Ls1219L
188 327054-5 4.45 5.43

Rondella di bloccaggio 5
189 253194-2 0.83 1.01

Bussola 5 Ls1219L
190 257436-6 1.20 1.46

Rondella 8
191 253165-9 0.83 1.01

Custodia 20
192 457666-1 0.83 1.01

Puleggia 17-87.8
194 222192-7 5.71 6.97

Dado M10-19
195 327053-7 2.02 2.46

Cinghia di trasmissione 15-810 Ls1219
196 225102-3 30.69 37.44

Rondella 10
198 253388-9 0.83 1.01

Dado esagonale M10-17
199 252244-0 1.39 1.70

Anello 10
200 253024-7 0.83 1.01

Cuscinetto a rullini di spinta 1023
202 216413-7 2.71 3.31

Anello 10
207 253024-7 0.83 1.01

Braccio cpl LS003G
208 141C12-3 110.42 134.71

Etichetta indicatrice
208C10 812X88-0 2.71 3.31

Piastra di indicazione R Ls1019L
210 458151-7 0.83 1.01

Pulsante
213 415208-7 1.39 1.70

Molla a compressione 12
214 233031-6 0.83 1.01

Supporto guida polvere
215 457654-8 3.54 4.32

Piastra di indicazione L Ls1019L
216 458150-9 0.83 1.01

Rondella 94
218 253389-7 0.83 1.01

Guida alla polvere Ls1219L
219 422229-2 5.71 6.97

Fermaglio
220 319593-9 3.12 3.81

Molla di torsione 14
221 231646-3 0.83 1.01

Supporto
225 457668-7 0.83 1.01

Sosta R LS003G
226 141C18-1 23.52 28.69

Sosta L LS003G
227 141C16-5 23.34 28.47

Etichetta di avvertimento
227C10 810503-4 2.71 3.31

Vite a brugola M8X35 con Wr
228 922458-2 0.83 1.01

Bullone ad ali M6X10mm
229 251887-5 0.92 1.12

Vite esagonale M10x12
230 251561-5 0.83 1.01

Piastra di Guida LS003/4G
231 312B37-0 40.35 49.23

Piastra di incisione LS003G
233 413819-2 3.41 4.16

Vite a testa esagonale 8x40
235 265442-7 0.83 1.01

Scala Ls1219L
239 458147-8 2.38 2.90

Etichetta indicatrice
245 457702-3 0.83 1.01

SPINA DI BLOCCO 8
246 326970-8 1.20 1.46

Molla a Compressione 6
247 234122-6 0.83 1.01

Leva di blocco
249 457657-2 0.83 1.01

Tavolo rotante LS003G
252 141E09-4 144.94 176.83

Nessuna informazione disponibile, non ordinabile
252C10 813L22-1

Etichetta di avvertimento
252C20 812X85-6 2.71 3.31

Asta di estensione
254 326973-2 2.02 2.46

Tappo
255 286039-9 0.83 1.01

Bullone centrale
256 326976-6 2.02 2.46

Vite 4X10
257 911113-1 0.83 1.01

Molla a Compressione 6
258 231325-3 0.83 1.01

Fermaglio rotativo
259 310803-7 1.18 1.44

Piastra di leva
260 347217-7 2.71 3.31

Perno 5
261 256186-0 0.98 1.20

Nessuna informazione disponibile, non ordinabile
262 911231-5

Fermata limite DF500
263 347219-3 0.83 1.01

Asta di bloccaggio Ls1219L
264 327052-9 0.98 1.20

Leva di blocco
265 457656-4 1.39 1.70

Fermo 6 Ls1219L
266 327051-1 1.50 1.83

Penna 3
267 256158-5 0.83 1.01

Molla a Compressione 6
268 233201-7 0.83 1.01

Piastra di comando
269 347237-1 0.83 1.01

Supporto Pin
270 319592-1 3.54 4.32

Bullone esagonale 5X20 LF1000 A
271 265550-4 0.83 1.01

Piastra di Blocco
272 347216-9 1.67 2.04

Asta 6
274 326972-4 1.18 1.44

Anello ferma E-4
275 961011-9 0.83 1.01

Rondella 15
276 257425-1 0.83 1.01

Vite 4X10
279 911113-1 0.83 1.01

Manico di blocco completo
280 144656-0 0.83 1.01

Vite 3x8
281 911008-8 0.83 1.01

Piastra di Blocco
282 345272-3 1.18 1.44

Manico 50 A
283 273015-2 5.06 6.17

Piastra di guida
285 457655-6 1.67 2.04

Divisione della Scala LS003/4G
286 347837-7 10.72 13.08

Vite in metallo M5
287 251546-1 0.83 1.01

Piastra di Blocco
288 347218-5 2.71 3.31

Vite M5x16mm
289 265786-5 0.83 1.01

Tavolo LS003/4G
290 312B35-4 90.62 110.56

Cappuccio del piede
291 421845-7 0.98 1.20

Rondella 4
292 267195-4 0.83 1.01

Astina 12 DLS211
294 327315-3 3.12 3.81

Anello ferma E-9
295 961015-1 0.83 1.01

Vite a brugola 4x6
297 266318-1 0.83 1.01

Molla a Balia
299 232249-6 0.83 1.01

SUPPORTO LS1019
302 327145-2 4.45 5.43

Bullone esagonale M5X12 5621Rd *
303 266213-5 0.83 1.01

Bullone Allen M8x25
305 922443-5 1.18 1.44

Fermo Basso LS003G
306 347836-9 3.59 4.38

Piastra di Base LS003G
307 312B36-2 19.15 23.36

Ci sono 0 articoli nel tuo carrello della spesa.
