Qui troverai tutte le parti e i disegni disponibili di “Makita LS002G”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

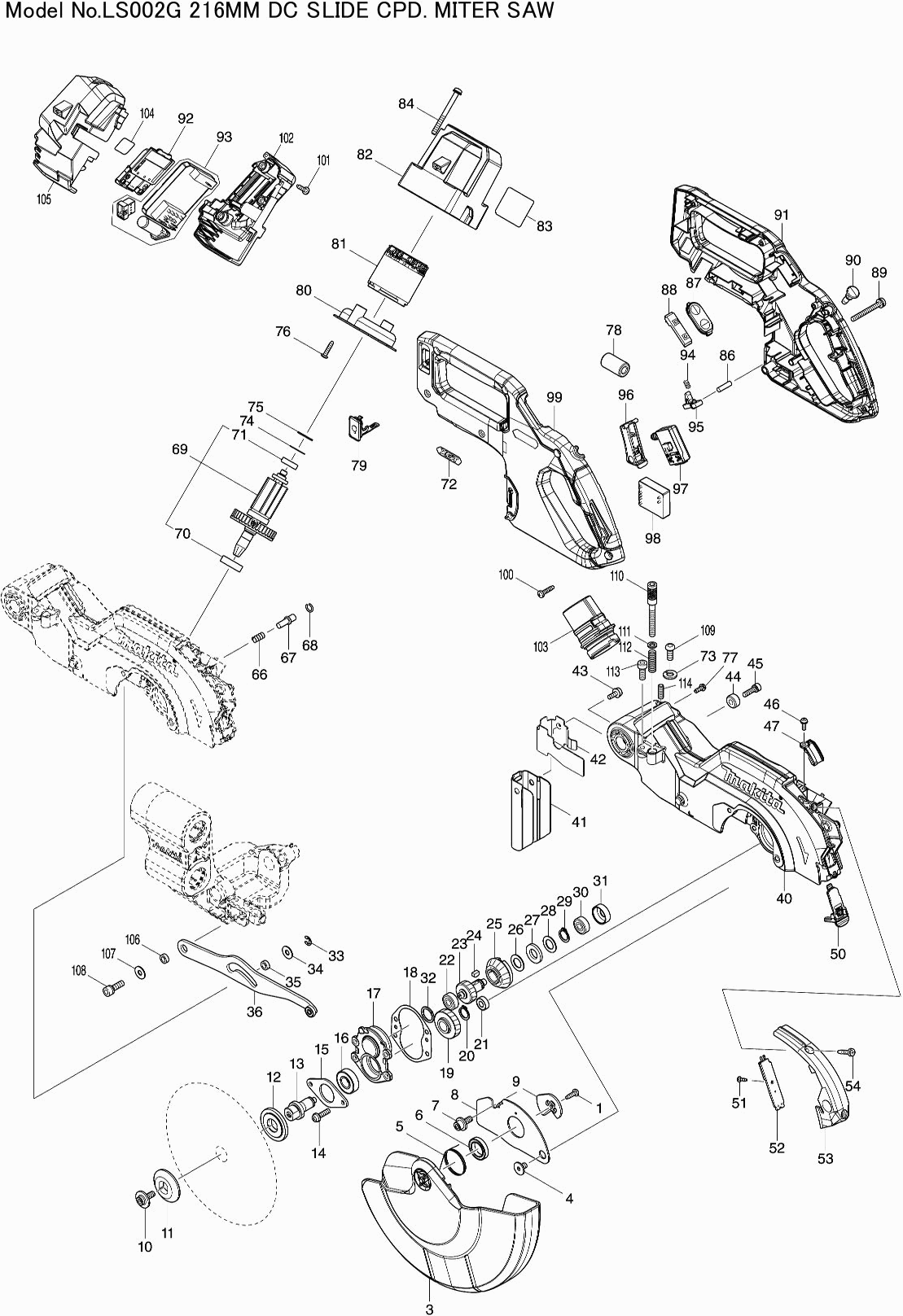

Disegni tecnici di Makita LS002G

Elenco parti di Makita LS002G

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Vite a lamiera 4X14 Ga7020 A
001 266385-6 0.83 1.01
Cappuccio protettivo a molla LS002G
003 412933-1 17.40 21.23
Bullone esagonale M6
004 265985-9 1.39 1.70
Molla di torsione 30 Dls600
005 232311-7 1.18 1.44
Cuscinetto a sfera 6803Ddw
006 210150-5 2.71 3.31
Bullone esagonale 6x16
007 266732-1 0.83 1.01
Piastra di copertura LS002G
008 347731-3 2.71 3.31
Piastra di centratura Dls600
009 347059-9 3.96 4.83
Bullone esagonale M6x16mm
010 266733-9 0.98 1.20
Flangia esterna 40
011 224275-9 6.38 7.78
Flangia interna 40
012 224614-3 2.38 2.90
Albero LS002G
013 327697-3 3.44 4.20
Vite Vk 20mm
014 911233-1 0.83 1.01
Anello di blocco del cuscinetto 52 LS002G
015 285043-5 1.39 1.70
Cuscinetto a sfere 6001dw
016 211131-2 9.24 11.27
Alloggiamento del Cuscinetto LS002G
017 312A44-7 6.41 7.82
Guarnizione
018 422652-1 1.99 2.43
Ingranaggio 43
019 227838-0 3.44 4.20
Rondella di bloccaggio S-12
020 961052-5 0.83 1.01
Cuscinetto a sfere 696ZZ A
021 210026-6 1.99 2.43
Cuscinetto a sfera 607llb
022 211021-9 4.45 5.43
Ingranaggio 30
023 227837-2 5.09 6.21
Chiavetta elastica 4
024 254011-9 0.83 1.01
Ingranaggio 33
025 227836-4 6.41 7.82
Rondella 12
026 253744-3 0.83 1.01
Anello di gomma 12mm
027 261104-5 0.83 1.01
Rondella 12
028 253744-3 0.83 1.01
Rondella di bloccaggio S-12
029 961052-5 0.83 1.01
Cuscinetto a sfera 607llb
030 211021-9 4.45 5.43
Anello di gomma 19
031 424605-6 4.03 4.92
Anello di uretano 15 Dls600
032 261153-2 0.98 1.20
Anello ferma E-5
033 961018-5 0.83 1.01
Rondella 6
034 253804-1 0.83 1.01
Rondella 16
035 257163-5 1.20 1.46
Piastra di connessione cpl. LS002G
036 140W98-4 9.26 11.30
Coperchio Protettivo Fisso LS002G
040 140W84-5 63.68 77.69
Spillo in Gomma 4
040C10 263002-9 0.83 1.01
Nessuna informazione disponibile, non ordinabile
040C20 422724-2
Penna di Connessione
040C30 322316-6 2.02 2.46
Coperchio di protezione LS002G
041 422651-3 1.20 1.46
Nessuna informazione disponibile, non ordinabile
042 165414-1
Vite 4x12
043 911119-9 0.83 1.01
Boccola 6
044 257785-1 0.83 1.01
Vite esagonale 5x18
045 922226-3 0.83 1.01
Vite 4x12
046 911116-5 0.83 1.01
Guidacavo Dls600
047 458075-7 1.67 2.04
Lente cpl. LS002G
050 140X03-7 1.99 2.43
Vite 3x10
051 266421-8 0.83 1.01
Circuito di luce LS002G
052 620E07-6 5.70 6.95
Piastra copriluce LS002G
053 141A59-5 2.71 3.31
Etichetta di avvertimento LS002G
053C10 8024V4-4 0.83 1.01
Dado esagonale M4
053C20 931102-0 0.83 1.01
Vite autofilettante Ct 4x16
054 266034-5 0.83 1.01
Molla di compressione 7
066 231240-1 0.83 1.01
Perno di blocco 6 4110C
067 256633-1 0.83 1.01
Anello di bloccaggio 8
068 231928-3 0.83 1.01
Indotto assy LS002G
069 519649-0 48.40 59.05
Cuscinetto a sfere 6001dw
070 211131-2 9.24 11.27
Cuscinetto a sfera 607llb
071 211021-9 4.45 5.43
Etichetta logo XGT
072 8024V5-2 0.83 1.01
Rondella elastica 6 A
073 253903-9 0.83 1.01
Rondella 14
074 253842-3 0.83 1.01
Anello di uretano 15 Dls600
075 261153-2 0.98 1.20
Vite di rubinetto 4x18
076 265A48-7 0.83 1.01
Vite 4x12
077 911116-5 0.83 1.01
Filtro di linea
078 688162-0 1.99 2.43
Cappuccio di copertura DGA701
079 140F99-0 2.36 2.88
Anello O 16
079C10 213218-6 0.83 1.01
Etichetta DGA701
079C20 818H07-8 2.71 3.31
Piastra intermedia LS002G
080 459933-0 2.38 2.90
Campo
081 629A26-5 27.90 34.04
Carcassa del motore LS002G
082 412926-8 8.27 10.09
Piastra di nome LS002G
083 858A05-8 0.83 1.01
Vite 5x55
084 911278-9 0.83 1.01
Penna 5
086 256123-4 1.39 1.70
Piastra di interruttore LS002G
087 140X02-9 1.39 1.70
Etichetta dell'interruttore LS002G
087C10 8024V3-6 1.20 1.46
Unità di commutazione Bub360
088 631973-2 6.38 7.78
Vite 5x45
089 911268-2 0.83 1.01
Pulsante di sblocco
090 417113-4 0.98 1.20
Set di manici LS002G
091 183R96-5 23.04 28.11
Unità di connessione HR001G
092 632P64-8 8.21 10.02
Controllore LS002G
093 620E06-8 117.63 143.51
Molla di compressione 4
094 231026-3 0.83 1.01
Leva di sblocco Ls800Dw
095 416533-9 1.39 1.70
Maniglia dell'interruttore LS002G
096 459966-5 1.39 1.70
Interruttore C3Xa-1Pspm Dsp600
097 651083-9 19.29 23.53
Circuito di potenza LS002G
098 620E08-4 15.65 19.09
Set di manici LS002G
099 183R96-5 23.04 28.11
Vite di rubinetto 4x18
100 265A48-7 0.83 1.01
Vite di rubinetto 4x18
101 265A48-7 0.83 1.01
Custodia della batteria LS002G
102 183R92-3 7.84 9.56
Penna di gomma 6
102C10 263005-3 0.83 1.01
Adattatore per polvere DLS211
103 459250-8 2.38 2.90
Etichetta del numero di serie LS002G
104 858A11-3 0.83 1.01
Custodia della batteria LS002G
105 183R92-3 7.84 9.56
Penna di gomma 6
105C10 263005-3 0.83 1.01
Rondella 16
106 257163-5 1.20 1.46
Rondella 6
107 253804-1 0.83 1.01
Vite esagonale incassata M6x20
108 265905-3 0.83 1.01
Bullone a brugola M6x17
109 265484-1 0.83 1.01
Bullone Allen m6x45
110 265B58-0 1.00 1.22
Rondella 6mm A
111 267214-6 0.83 1.01
Molla di compressione 7
112 233343-7 0.83 1.01
Bullone esagonale 6x16
113 265251-4 0.83 1.01
Vite di regolazione M6x16
114 266321-2 0.83 1.01
Asta 16
115 327710-7 2.71 3.31
Boccola Ls800Dw *
116 416905-8 0.98 1.20
Molla di compressione 29 LS002G P
117 231685-3 3.44 4.20
Boccola Ls800Dw *
118 416905-8 0.98 1.20
Spinotto di blocco 7-9 LS002G
119 327702-6 1.39 1.70
Molla di compressione 7
120 234316-3 0.83 1.01
Manopola 20
121 271428-1 1.00 1.22
Anello ferma E-5
122 961018-5 0.83 1.01
Vite M6
123 251267-5 0.83 1.01
Rondella di arresto 8 x 14 x 0,5 mm
124 253215-0 0.83 1.01
Rondella 20
125 253948-7 0.83 1.01
Braccio di Blocco
126 344643-1 2.36 2.88
Vite 4x12
127 911119-9 0.83 1.01
Avambraccio Completo LS002G
129 140W83-7 127.34 155.35
Penna di gomma 6
129C10 263005-3 0.83 1.01
Vite a brugola M5X30 Sg1250
130 922251-4 0.83 1.01
Spina quadrata LS002G
131 327705-0 2.38 2.90
Vite 4x12
132 911116-5 0.83 1.01
Portarotaie LS002G
133 412938-1 1.99 2.43
Vite 4x16 A
134 911526-6 0.83 1.01
Ingresso LS002G
135 412947-0 1.20 1.46
Spinotto di blocco 7-9 LS002G
136 327702-6 1.39 1.70
Molla di compressione 7
137 234316-3 0.83 1.01
Manopola 20
138 271428-1 1.00 1.22
Anello ferma E-5
139 961018-5 0.83 1.01
Vite 4x12
140 911116-5 0.83 1.01
Piastra indicatore R LS002G
141 412943-8 1.00 1.22
Piastra indicatrice L LS002G
142 412942-0 1.00 1.22
Vite 4x12
143 911116-5 0.83 1.01
Vite a brugola M6X25 Dls600
144 251582-7 0.83 1.01
Maniglia 30 LS002G
145 271466-3 4.44 5.42
Molla di torsione 8
146 232651-3 0.83 1.01
Rondella 8
147 257848-3 0.83 1.01
Rondella di arresto 8 x 14 x 0,5 mm
148 253215-0 0.83 1.01
Vite 4x12
149 911116-5 0.83 1.01
Cappuccio di copertura LS002G
150 412934-9 1.99 2.43
Dado M10-17
151 264005-6 1.39 1.70
Anello 10
152 253024-7 0.83 1.01
Cuscinetto a rullini di spinta 1023
153 216413-7 2.71 3.31
Braccio Completo LS002G
154 140W82-9 71.56 87.30
Etichetta dell'indicatore LS002G
154C10 8024V1-0 0.83 1.01
Rondella di arresto 8 x 14 x 0,5 mm
155 253215-0 0.83 1.01
Anello di arresto E-7
156 961013-5 0.83 1.01
Porta guida polvere LS002G
158 412944-6 1.39 1.70
Vite 4x16 A
159 911526-6 0.83 1.01
Guida anti polvere LS002G
160 422648-2 3.97 4.84
Vite 4x12
161 911116-5 0.83 1.01
Rondella di bloccaggio 4 Djr188
162 253400-5 0.83 1.01
Piastra di bloccaggio LS002G
163 347759-1 1.20 1.46
Boccola 8 LS002G
164 257849-1 1.00 1.22
Rondella 8
165 253731-2 0.83 1.01
Cuscinetto a rullini assiale 821
166 216415-3 3.12 3.81
Rondella 8
167 253731-2 0.83 1.01
Blocco dell'interruttore LS002G
168 162942-7 13.83 16.87
Vite 4x12
169 911119-9 0.83 1.01
Piastra di segatura LS002G
170 412940-4 3.97 4.84
Vite a testa esagonale 8x40
171 265442-7 0.83 1.01
Rondella 8
172 253731-2 0.83 1.01
Cuscinetto a rullini assiale 821
173 216415-3 3.12 3.81
Rondella 8
174 253731-2 0.83 1.01
Vite a brugola M6X25 Dls600
175 251582-7 0.83 1.01
Vite a brugola M6X25 Dls600
176 251582-7 0.83 1.01
Asta di arresto LS002G
177 327704-2 1.39 1.70
Molla a Compressione 6
178 234122-6 0.83 1.01
Leva di bloccaggio 24
179 271465-5 1.00 1.22
Anello ferma E-5
180 961018-5 0.83 1.01
Giradischi LS002G
181 140W81-1 82.47 100.61
Etichetta della scala LS002G
181C10 8024U7-1 0.83 1.01
Etichetta dell'indicatore LS002G
181C20 8024U8-9 0.83 1.01
Etichetta di avvertimento
181C30 812X85-6 2.71 3.31
Nessuna informazione disponibile, non ordinabile
181C40 813L22-1
Vite 4x12
182 911119-9 0.83 1.01
Piastra indicatrice LS002G
183 459928-3 1.39 1.70
Perno di centraggio LS002G
184 327698-1 2.38 2.90
Molla a compressione 9
185 231418-6 0.83 1.01
Rondella 8
186 253731-2 0.83 1.01
Vite di regolazione M8x27
187 266432-3 1.39 1.70
Anello di blocco E12
188 961062-2 0.83 1.01
Maniglia 46
189 271464-7 15.65 19.09
Maniglia 38 LS002G
190 271463-9 4.44 5.42
Asta di bloccaggio 6 LS002G
194 327700-0 1.20 1.46
Arresto rotante LS002G
195 313326-4 1.39 1.70
Perno 5
196 256186-0 0.98 1.20
Supporto fermaglio LS002G
197 347601-6 0.83 1.01
Vite Vk 20mm
198 911233-1 0.83 1.01
Supporto Pin
199 312A46-3 3.11 3.79
Vite Vk 20mm
200 911233-1 0.83 1.01
Guida LS002G
201 412941-2 0.98 1.20
Vite Vk 20mm
202 911233-1 0.83 1.01
Penna 3 SC102D
203 256267-0 0.83 1.01
Spillo di blocco 6
204 327701-8 3.11 3.79
Leva di blocco 38
205 412939-9 1.20 1.46
Piastra leva LS002G
206 347760-6 1.00 1.22
Vite a lamiera 4X14 Ga7020 A
207 266385-6 0.83 1.01
Vite 3x8
208 652066-2 0.83 1.01
Molla a Compressione 6
209 233201-7 0.83 1.01
Rondella 6mm A
210 267214-6 0.83 1.01
Copertina dell'Ingranaggio LS002G
211 312A45-5 4.44 5.42
Vite Vk 20mm
212 911233-1 0.83 1.01
Rotaia di Guida Superiore L LS002G
213 140W85-3 15.65 19.09
Etichetta di avvertimento
213C10 810503-4 2.71 3.31
Rotaia di Guida Superiore R LS002G
214 140W86-1 15.65 19.09
Etichetta di avvertimento
214C10 810503-4 2.71 3.31
Vite a brugola M8x12
215 266089-0 0.83 1.01
Vite esagonale M6X25 A
216 922344-7 0.83 1.01
Bullone ad ali 6x15
217 265726-3 1.18 1.44
Regolo Posteriore LS002G
218 312A38-2 37.98 46.34
Piastra di guida LS002G
219 347758-3 1.20 1.46
Piastra di sicurezza LS002G
220 327706-8 1.99 2.43
Vite di regolazione
221 265785-7 0.83 1.01
Piedino LS002G
222 140W80-3 74.06 90.35
Etichetta di avvertimento
222C10 810486-8 2.71 3.31
Bullone esagonale 5x6
223 266264-8 0.83 1.01
Asta di guida 10mm
224 327703-4 2.71 3.31
Piastra Base Inferiore L LS002G
225 312A42-1 17.40 21.23
Bullone a brugola 5x12
226 922211-6 0.83 1.01
Anello di arresto E-7
227 961013-5 0.83 1.01
Vite di regolazione
228 265785-7 0.83 1.01
Asta di guida 10mm
229 327703-4 2.71 3.31
Piastra di Base Sub R LS002G
230 312A43-9 17.40 21.23
Bullone a brugola 5x12
231 922211-6 0.83 1.01
Anello di arresto E-7
232 961013-5 0.83 1.01
Coperchio/Piede 13mm
233 286044-6 0.83 1.01
Vite in metallo M5
234 251546-1 0.83 1.01
Scala LS002G
235 347756-7 3.97 4.84
Piastra di bloccaggio LS002G
236 347757-5 2.71 3.31
Set Di Adattatori Per Aspirapolvere LS002G
237 127692-1 12.06 14.71
Connettore del tubo LS002G
238 412945-4 2.71 3.31
Tubo di estrazione della polvere LS002G
239 245062-3 4.44 5.42
Pulsante di commutazione A DCL281F
240 458939-5 0.83 1.01
Molla di compressione 5
241 232485-4 0.83 1.01
Manicotto del tubo LS002G
242 412946-2 5.70 6.95

Ci sono 0 articoli nel tuo carrello.
