Qui troverai tutte le parti e i disegni disponibili di “Makita LM002G”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

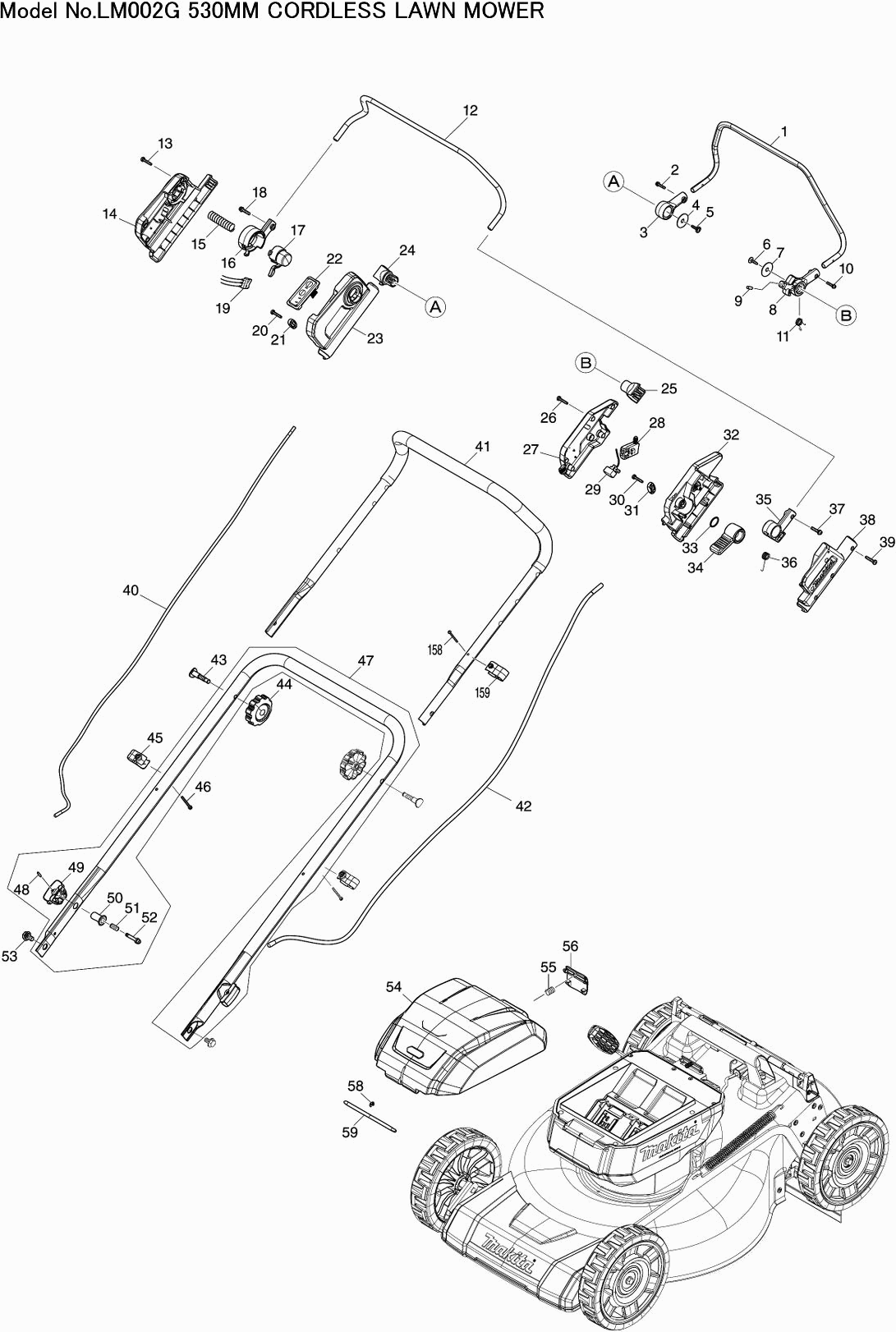

Disegni tecnici di Makita LM002G
Elenco parti di Makita LM002G
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Leva di trasmissione DLM532/533 | ||||
| 001 | 327425-6 | 8.40 | 10.25 | |
| Vite 4x20 | ||||
| 002 | 911138-5 | 1.00 | 1.22 | |
| Supporto del leva R DLM532/533 | ||||
| 003 | 459858-8 | 2.40 | 2.93 | |
| Dado esagonale M4 | ||||
| 003C10 | 931102-0 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 004 | 253814-8 | 1.20 | 1.46 | |
| Vite met. 4x18mm DUC355 | ||||
| 005 | 265620-9 | 1.00 | 1.22 | |
| Vite met. 4x18mm DUC355 | ||||
| 006 | 265620-9 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 007 | 253814-8 | 1.20 | 1.46 | |
| Supporto maniglia di funzionamento L DLM481 | ||||
| 008 | 413B10-4 | 2.40 | 2.93 | |
| Dado esagonale M4 | ||||
| 008C10 | 931102-0 | 1.00 | 1.22 | |
| Penna 5 | ||||
| 009 | 268225-4 | 1.00 | 1.22 | |
| Vite 4x20 | ||||
| 010 | 911138-5 | 1.00 | 1.22 | |
| Molla di torsione 12 DLM532/533 | ||||
| 011 | 232566-4 | 1.00 | 1.22 | |
| Leva di cambio DLM532/533 | ||||
| 012 | 327424-8 | 8.40 | 10.25 | |
| Vite autofilettante 4x20 | ||||
| 013 | 266424-2 | 1.00 | 1.22 | |
| KIT INTERRUTTORE SERIE LM | ||||
| 014 | 183X93-7 | 4.80 | 5.86 | |
| ETICHETTA INDICATIVA LM001/2 | ||||
| 014C10 | 8044A1-9 | 2.40 | 2.93 | |
| Molla a compressione 15 DLM460 | ||||
| 015 | 231227-3 | 1.00 | 1.22 | |
| Supporto del leva di cambio R DLM533 | ||||
| 016 | 459856-2 | 2.40 | 2.93 | |
| Dado esagonale M4 | ||||
| 016C10 | 931102-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 459857-0 | |||
| Vite 4x20 | ||||
| 018 | 911138-5 | 1.00 | 1.22 | |
| Interruttore LM001/2J | ||||
| 019 | 632T11-3 | 10.80 | 13.18 | |
| Vite autofilettante 4x20 | ||||
| 020 | 266424-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 021 | 687053-2 | 1.00 | 1.22 | |
| CIRCUITO INTERRUTTORE LM001/002G | ||||
| 022 | 141M31-9 | 15.40 | 18.79 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022C10 | 539258-9 | |||
| KIT INTERRUTTORE SERIE LM | ||||
| 023 | 183X93-7 | 4.80 | 5.86 | |
| ETICHETTA INDICATIVA LM001/2 | ||||
| 023C10 | 8044A1-9 | 2.40 | 2.93 | |
| Supporto leva di guida DLM481/539 | ||||
| 024 | 413A98-8 | 1.20 | 1.46 | |
| Supporto leva di guida DLM481/539 | ||||
| 025 | 413A98-8 | 1.20 | 1.46 | |
| Vite autofilettante 4x20 | ||||
| 026 | 266424-2 | 1.00 | 1.22 | |
| Set scatola maniglia DLM481/539 | ||||
| 027 | 183U35-3 | 3.60 | 4.39 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 028 | 651083-9 | 19.80 | 24.16 | |
| CIRCUITO LM001/2/3/4 | ||||
| 029 | 620J45-8 | 6.00 | 7.32 | |
| Vite autofilettante 4x20 | ||||
| 030 | 266424-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 031 | 687053-2 | 1.00 | 1.22 | |
| Scatola leva c DLM481/539 | ||||
| 032 | 413A95-4 | 3.60 | 4.39 | |
| Anello O 18 DLM481/539 | ||||
| 033 | 213A12-2 | 1.00 | 1.22 | |
| Leva della velocità DLM481/539 | ||||
| 034 | 413B01-5 | 1.20 | 1.46 | |
| Porta leva interruttore L DLM533 | ||||
| 035 | 459863-5 | 2.40 | 2.93 | |
| Dado esagonale M4 | ||||
| 035C10 | 931102-0 | 1.00 | 1.22 | |
| Molla di torsione 12 DLM532/533 | ||||
| 036 | 232575-3 | 1.00 | 1.22 | |
| Vite 4x20 | ||||
| 037 | 911138-5 | 1.00 | 1.22 | |
| Set scatola maniglia DLM481/539 | ||||
| 038 | 183U35-3 | 3.60 | 4.39 | |
| Vite autofilettante 4x20 | ||||
| 039 | 266424-2 | 1.00 | 1.22 | |
| CAVO DI COMANDO LM002G/4J | ||||
| 040 | 699215-0 | 11.00 | 13.42 | |
| Leva superiore LM001/2J | ||||
| 041 | 327871-3 | 17.60 | 21.47 | |
| CAVO DI COMANDO LM002G/4J | ||||
| 042 | 699216-8 | 11.00 | 13.42 | |
| Vite M8x50 LM001/2J | ||||
| 043 | 265C08-1 | 1.20 | 1.46 | |
| Dado ad ali M8 LM001/2J | ||||
| 044 | 265C06-5 | 1.20 | 1.46 | |
| FERMACAVO LM001/2/3/4 | ||||
| 045 | 413L52-8 | 1.20 | 1.46 | |
| Dado esagonale M4 | ||||
| 045C10 | 931102-0 | 1.00 | 1.22 | |
| VITE M4X40 | ||||
| 046 | 911168-6 | 1.00 | 1.22 | |
| MANUBRIO INFERIORE LM002G/4J | ||||
| 047 | 122D38-0 | 34.10 | 41.60 | |
| Spinotto di tensione 2.5-16 | ||||
| 048 | 258004-8 | 1.00 | 1.22 | |
| Bottone LM001J | ||||
| 049 | 413943-1 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 050 | 327A66-4 | |||
| Molla di compressione 8 | ||||
| 051 | 234121-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 052 | 327A65-6 | |||
| Vite con dado M8 LM001/2J | ||||
| 053 | 265C07-3 | 1.00 | 1.22 | |
| Coperchio LM002G | ||||
| 054 | 136880-9 | 14.30 | 17.45 | |
| CENTRALINA DLM538 | ||||
| 054C10 | 8046H9-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 054C20 | 8032A7-2 | |||
| Molla di compressione 7 | ||||
| 055 | 231037-8 | 1.00 | 1.22 | |
| Leveraggio di bloccaggio DLM532/533 | ||||
| 056 | 459852-0 | 1.00 | 1.22 | |
| COPERCHIO DI SCARICO LM002G | ||||
| 057 | 141M22-0 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057C10 | 8047H4-0 | |||
| Anello ferma E-5 | ||||
| 058 | 961018-5 | 1.00 | 1.22 | |
| Asta 6mm DLM532/533 | ||||
| 059 | 327536-7 | 1.20 | 1.46 | |
| Molla di compressione 8mm LM001/2J | ||||
| 061 | 232721-8 | 1.20 | 1.46 | |
| ALBERO 6MM LM002G/4J | ||||
| 062 | 327A64-8 | 2.40 | 2.93 | |
| SUPPORTO MANUBRIO DESTRO LM001/2/3/4 | ||||
| 063 | 347A56-1 | 9.60 | 11.71 | |
| Vite a brugola M8 DLM532/533 | ||||
| 064 | 265B20-5 | 1.00 | 1.22 | |
| Vite a brugola M8 DLM532/533 | ||||
| 065 | 265B20-5 | 1.00 | 1.22 | |
| Anello ferma E-5 | ||||
| 066 | 961018-5 | 1.00 | 1.22 | |
| SUPPORTO MANUBRIO SINISTRO LM001/2/3/4 | ||||
| 067 | 347A55-3 | 9.60 | 11.71 | |
| Vite autofilettante 4x20 | ||||
| 068 | 266424-2 | 1.00 | 1.22 | |
| ALLOGGIAMENTO LM001/002G | ||||
| 069 | 183X12-3 | 7.20 | 8.78 | |
| Penna di gomma 6 | ||||
| 069C10 | 263005-3 | 1.00 | 1.22 | |
| Unità di circuito VC001GL | ||||
| 070 | 632T08-2 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 070-1 | 632W79-7 | |||
| ALLOGGIAMENTO LM001/002G | ||||
| 071 | 183X12-3 | 7.20 | 8.78 | |
| Penna di gomma 6 | ||||
| 071C10 | 263005-3 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 072 | 266424-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 073 | 8582C8-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 8582C2-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 075 | 922441-9 | |||
| IMPUGNATURA POSTERIORE LM001/2/3/4 | ||||
| 076 | 413L42-1 | 4.80 | 5.86 | |
| Vite met. 4x18mm DUC355 | ||||
| 077 | 265620-9 | 1.00 | 1.22 | |
| GRIGLIA ALLOGGIAMENTO VENTOLA LM002G/4J | ||||
| 078 | 413L33-2 | 7.20 | 8.78 | |
| Vite met. 4x18mm DUC355 | ||||
| 079 | 265620-9 | 1.00 | 1.22 | |
| PIASTRA DI ALTEZZA LM002G/4J | ||||
| 080 | 413L43-9 | 6.00 | 7.32 | |
| Vite a brugola M8 DLM532/533 | ||||
| 081 | 265B20-5 | 1.00 | 1.22 | |
| Vite esagonale M6X12 | ||||
| 082 | 922311-2 | 1.00 | 1.22 | |
| REGOLAZIONE DELL’ALTEZZA LM001/2/3/4 | ||||
| 083 | 162B98-8 | 8.40 | 10.25 | |
| Vite autofilettante 4x20 | ||||
| 084 | 266424-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 085 | 687053-2 | 1.00 | 1.22 | |
| Striscia di terminali * | ||||
| 086 | 687051-6 | 1.20 | 1.46 | |
| Vite autofilettante 4x20 | ||||
| 087 | 266424-2 | 1.00 | 1.22 | |
| PROTEZIONE CAVO LM001/2/3/4 | ||||
| 088 | 413L50-2 | 1.20 | 1.46 | |
| Passacavo DLM533 | ||||
| 089 | 422526-6 | 1.20 | 1.46 | |
| Staffa di serraggio | ||||
| 090 | 687124-5 | 1.00 | 1.22 | |
| PIASTRA INFERIORE DEL PIATTO DI TAGLIO LM002G/4J | ||||
| 091 | 413L35-8 | 7.20 | 8.78 | |
| Piastra interna LM001/002G | ||||
| 092 | 413L30-8 | 2.40 | 2.93 | |
| CIRCUITO LED LM001/002G | ||||
| 093 | 620J46-6 | 4.80 | 5.86 | |
| GRUPPO CONTROLLER LM002G | ||||
| 094 | 539255-5 | 363.00 | 442.86 | |
| COPERTURA LM001/002G | ||||
| 095 | 141M28-8 | 4.80 | 5.86 | |
| Vite autofilettante 4x20 | ||||
| 096 | 266424-2 | 1.00 | 1.22 | |
| Alloggiamento batteria LM001/002G | ||||
| 097 | 413L22-7 | 11.00 | 13.42 | |
| Piastra inferiore LM001/002G | ||||
| 098 | 413L21-9 | 12.10 | 14.76 | |
| Vite Vk 20mm | ||||
| 099 | 911233-1 | 1.00 | 1.22 | |
| Vite M3X6 | ||||
| 100 | 652031-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 922441-9 | |||
| Vite met. 4x18mm DUC355 | ||||
| 102 | 265620-9 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 103 | 266424-2 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 104 | 266424-2 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 105 | 266424-2 | 1.00 | 1.22 | |
| PIATTO DI TAGLIO LM002G/4J | ||||
| 107 | 141S44-6 | 103.40 | 126.15 | |
| TAMPONE LM001/2/3/4 | ||||
| 108 | 422956-1 | 1.00 | 1.22 | |
| Molla per valvola DLM532/533 | ||||
| 110 | 232628-8 | 3.60 | 4.39 | |
| ASTA DI COLLEGAMENTO LM002G/4J | ||||
| 114 | 347A58-7 | 15.40 | 18.79 | |
| SET CAVI DI COMANDO LM001/2/3/4 | ||||
| 124 | 699214-2 | 9.60 | 11.71 | |
| Bullone a flangia M8x12 | ||||
| 125 | 265324-3 | 1.20 | 1.46 | |
| RUOTA COMPLETA 230 LM001/2/3/4 | ||||
| 126 | 141M25-4 | 16.50 | 20.13 | |
| Cuscinetto a sfera 6001Ddw A | ||||
| 127 | 210163-6 | 1.20 | 1.46 | |
| ASSALE ANTERIORE LM002G/4J | ||||
| 128 | 162C00-7 | 14.30 | 17.45 | |
| Piastra LM001/2J | ||||
| 129 | 347869-4 | 1.00 | 1.22 | |
| Vite autofilettante 4x20 | ||||
| 130 | 266424-2 | 1.00 | 1.22 | |
| Dado di bloccaggio M6 LM001/2J | ||||
| 131 | 252301-4 | 1.00 | 1.22 | |
| Bullone a flangia M8x12 | ||||
| 132 | 265324-3 | 1.20 | 1.46 | |
| Cuscinetto a sfera 6001Ddw A | ||||
| 133 | 210163-6 | 1.20 | 1.46 | |
| RUOTA COMPLETA 230 LM001/2/3/4 | ||||
| 134 | 141M26-2 | 18.70 | 22.81 | |
| Ruota dentata 49 DLM481/539 | ||||
| 135 | 227913-2 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135-1 | 227C38-0 | |||
| Parker 4x12mm LM001J | ||||
| 136 | 265B00-1 | 1.00 | 1.22 | |
| Vite 5x12 | ||||
| 137 | 911213-7 | 1.00 | 1.22 | |
| COPRIRUOTA LM001/002G | ||||
| 138 | 413L40-5 | 3.60 | 4.39 | |
| Rondella di bloccaggio S-12 | ||||
| 139 | 961052-5 | 1.00 | 1.22 | |
| INGRANAGGIO 12 LM001/002G | ||||
| 140 | 227A00-3 | 2.40 | 2.93 | |
| Vite 5x10 | ||||
| 141 | 251951-2 | 1.00 | 1.22 | |
| Cuscinetto a sfera 6001Ddw A | ||||
| 142 | 210163-6 | 1.20 | 1.46 | |
| Porta asse posteriore LM001/2J | ||||
| 143 | 313390-5 | 2.40 | 2.93 | |
| ASSALE POSTERIORE LM002G/4J | ||||
| 144 | 162C02-3 | 20.90 | 25.50 | |
| Dado di bloccaggio M6 LM001/2J | ||||
| 145 | 252301-4 | 1.00 | 1.22 | |
| Morsetto per filo 19 LM001/2J | ||||
| 146 | 347865-2 | 1.20 | 1.46 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 147 | 922223-9 | 1.00 | 1.22 | |
| UNITÀ DI TRASMISSIONE LM002G | ||||
| 148 | 122E54-8 | 95.70 | 116.75 | |
| SUPPORTO TRASMISSIONE LM001/2/3/4 | ||||
| 149 | 347A59-5 | 1.20 | 1.46 | |
| Vite a lamiera 5x16mm | ||||
| 150 | 266388-0 | 1.00 | 1.22 | |
| Vite met. Ph2 M5X16Mm Ck A | ||||
| 151 | 922223-9 | 1.00 | 1.22 | |
| Passacavo DLM532/533 | ||||
| 152 | 683A20-1 | 1.00 | 1.22 | |
| TELAIO SACCO RACCOGLIERBA LM002G/4J A | ||||
| 153 | 162C45-5 | 14.30 | 17.45 | |
| SACCO RACCOGLIERBA LM002G/4J | ||||
| 154 | 162C13-8 | 20.90 | 25.50 | |
| Vite 4x35 | ||||
| 158 | 911163-6 | 1.00 | 1.22 | |
| Morsetto per filo LM001/2J | ||||
| 159 | 413944-9 | 1.20 | 1.46 | |
| Dado esagonale M4 | ||||
| 159C10 | 931102-0 | 1.00 | 1.22 | |
| SUPPORTO MOTORE LM001/2/3/4 | ||||
| 160 | 141M30-1 | 18.70 | 22.81 | |
| Rondella di bloccaggio da 19mm DLM532/533 | ||||
| 161 | 253455-0 | 1.00 | 1.22 | |
| CONTROLLER LM001/2/3/4 | ||||
| 162 | 620J44-0 | 12.10 | 14.76 | |
| Vite per metallo M3x10mm LM001/2/3/4 | ||||
| 163 | 265C89-5 | 1.00 | 1.22 | |
| CAMPO LM001/002G | ||||
| 164 | 629B84-7 | 37.40 | 45.63 | |
| Vite 4x25 | ||||
| 165 | 911148-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6000ddw | ||||
| 166 | 211289-7 | 13.20 | 16.10 | |
| Indotto LM001/002G | ||||
| 167 | 519785-2 | 84.70 | 103.33 | |
| Cuscinetto a sfera 6004llu | ||||
| 168 | 211332-2 | 7.20 | 8.78 | |
| PASSAGGIO LM001/2/3/4 | ||||
| 169 | 422955-3 | 1.00 | 1.22 | |
| PIASTRA INFERIORE MOTORE LM001/2/3/4 | ||||
| 171 | 312D43-7 | 18.70 | 22.81 | |
| Vite Vk 20mm | ||||
| 172 | 911233-1 | 1.00 | 1.22 | |
| PIASTRA INTERMEDIA LM001/2/3/4 | ||||
| 173 | 413L53-6 | 3.60 | 4.39 | |
| Vite 4x16 | ||||
| 174 | 911126-2 | 1.00 | 1.22 | |
| Ventola 170 DLM532/533 | ||||
| 175 | 240205-2 | 6.00 | 7.32 | |
| PORTALAMA LM002G/4J | ||||
| 176 | 312D48-7 | 8.40 | 10.25 | |
| Vite autofilettante 4x20 | ||||
| 177 | 266424-2 | 1.00 | 1.22 | |
| CIRKELMES COMBI 53 CM | ||||
| 178 | 191V96-5 | 17.00 | 20.74 | |
| Vite della lama di taglio M8x35mm DLM532 A | ||||
| 179 | 265A69-9 | 1.20 | 1.46 | |
| Vite met. 4x18mm DUC355 | ||||
| 180 | 265620-9 | 1.00 | 1.22 | |
| SET GANCI CESTO RACCOGLIERBA LM001/2/3/4 | ||||
| 181 | 183X16-5 | 2.40 | 2.93 | |
| COPERTURA INFERIORE LM002G/4J | ||||
| 182 | 413L37-4 | 19.80 | 24.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 182C10 | 252329-2 | |||
| SET GANCI CESTO RACCOGLIERBA LM001/2/3/4 | ||||
| 183 | 183X16-5 | 2.40 | 2.93 | |
| Vite met. 4x18mm DUC355 | ||||
| 184 | 265620-9 | 1.00 | 1.22 | |
