Qui troverai tutte le parti e i disegni disponibili di “Makita LH1040F”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

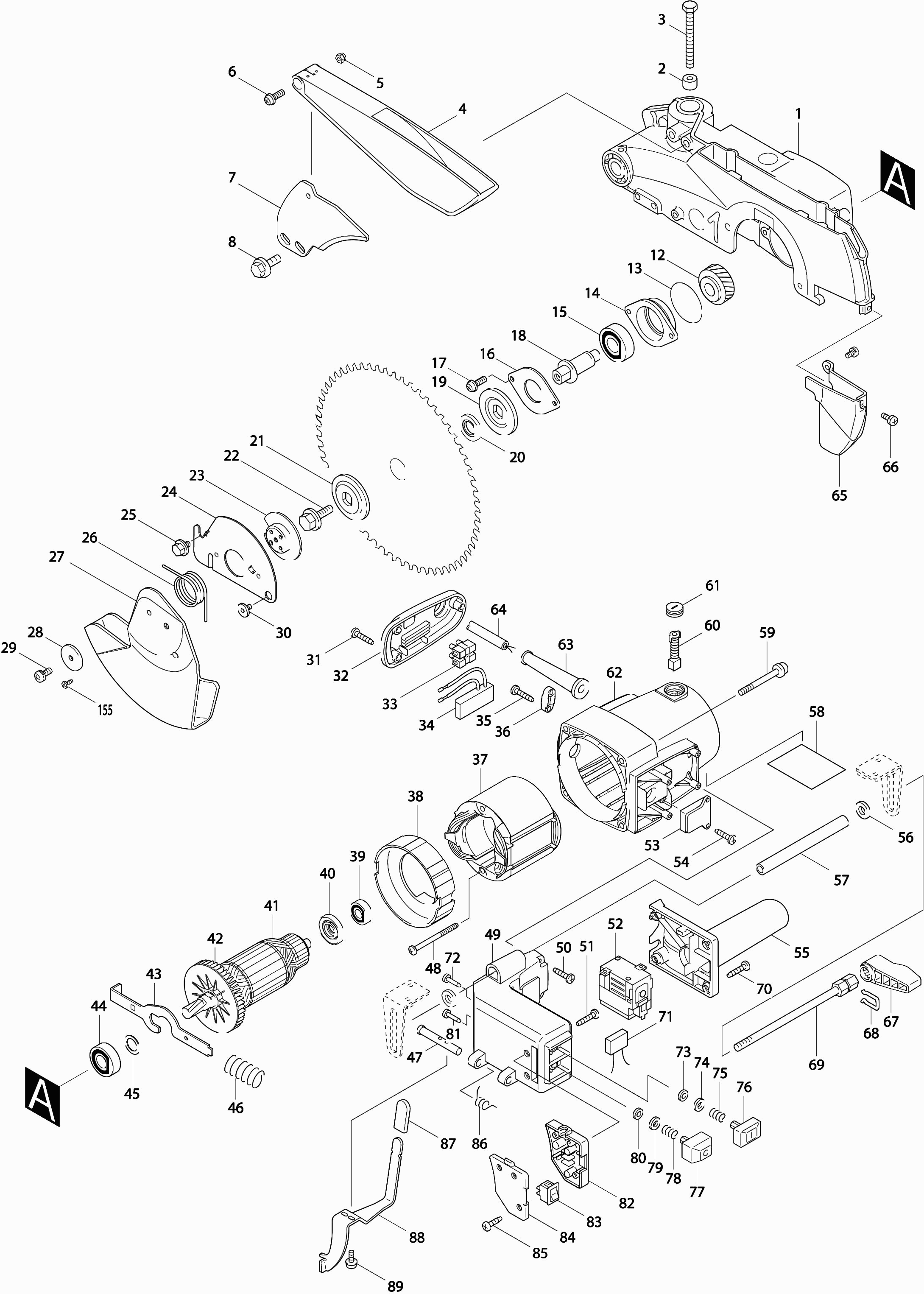

Disegni tecnici di Makita LH1040F
Elenco parti di Makita LH1040F
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 001 | 153993-1 | |||
| Penna di gomma 6 | ||||
| 001A | 263005-3 | 1.00 | 1.22 | |
| Penna di Connessione | ||||
| 001B | 322316-6 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| 001C | 810968-0 | 2.40 | 2.93 | |
| Etichetta di avvertimento | ||||
| 001D | 817667-5 | 2.40 | 2.93 | |
| Bussola di gomma 6 | ||||
| 002 | 262511-5 | 1.00 | 1.22 | |
| Bullone esagonale 8x75 | ||||
| 003 | 251667-9 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 154521-5 | |||
| Etichetta di avvertimento | ||||
| 004A | 817283-3 | 1.00 | 1.22 | |
| Dado di blocco esagonale 5x8 | ||||
| 005 | 252103-8 | 1.20 | 1.46 | |
| Vite 5x16 | ||||
| 006 | 911224-2 | 1.00 | 1.22 | |
| Coltello divisorio CS 50 EBG | ||||
| 007 | 345423-8 | 14.30 | 17.45 | |
| Bullone flangiato M8x20 | ||||
| 008 | 251644-1 | 2.40 | 2.93 | |
| Etichetta "makita" | ||||
| 009 | 819064-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 183881-8 | |||
| Etichetta di avvertimento | ||||
| 010A | 810063-6 | 2.40 | 2.93 | |
| Cappuccio di copertura STM 1800 | ||||
| 011 | 421362-7 | 2.40 | 2.93 | |
| Ingranaggio 42 | ||||
| 012 | 226465-0 | 9.60 | 11.71 | |
| Anello O 46 | ||||
| 013 | 213621-1 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 014 | 316821-3 | 6.00 | 7.32 | |
| Cuscinetto a sfere | ||||
| 015 | 211256-2 | 8.10 | 9.88 | |
| Cuscinetto a sfere 6203zz | ||||
| 015 | 211290-2 | 6.38 | 7.78 | |
| Piastra del Cuscinetto 64 | ||||
| 016 | 285685-5 | 2.40 | 2.93 | |
| Vite 5x16 | ||||
| 017 | 911224-2 | 1.00 | 1.22 | |
| Stantuffo | ||||
| 018 | 322865-3 | 13.20 | 16.10 | |
| Flangia interna/esterna | ||||
| 019 | 224333-1 | 3.60 | 4.39 | |
| REDUCEERRING 30X15,88X4MM | ||||
| 020 | 257295-8 | 1.00 | 1.22 | |
| Flangia interna/esterna | ||||
| 021 | 224333-1 | 3.60 | 4.39 | |
| Vite a brugola M8x22 | ||||
| 022 | 266762-2 | 2.40 | 2.93 | |
| Piatto di centratura | ||||
| 023 | 343639-9 | 6.00 | 7.32 | |
| Piastra di Protezione | ||||
| 024 | 346516-4 | 2.40 | 2.93 | |
| Bullone a flangia M8x12 | ||||
| 025 | 265324-3 | 1.20 | 1.46 | |
| Molla di torsione 36 | ||||
| 026 | 231593-8 | 1.00 | 1.22 | |
| Cappuccio di protezione a molla | ||||
| 027 | 453026-5 | 14.30 | 17.45 | |
| Rondella 5 | ||||
| 028 | 267136-0 | 1.20 | 1.46 | |
| Bullone a brugola 5x12 | ||||
| 029 | 922211-6 | 1.00 | 1.22 | |
| Bullone esagonale M6 | ||||
| 030 | 265985-9 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 031 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 032 | 418620-0 | 4.80 | 5.86 | |
| Blocco terminale | ||||
| 033 | 654561-8 | 3.60 | 4.39 | |
| Circuito di avviamento dolce | ||||
| 034 | 631613-2 | 22.00 | 26.84 | |
| Vite di rubinetto 4x18 | ||||
| 035 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 036 | 687124-5 | 1.00 | 1.22 | |
| CAMPO | ||||
| 037 | 599519-9 | 50.60 | 61.73 | |
| Molla dello statore Cb5 | ||||
| 037A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 037B | 654502-4 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 038 | 418621-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6000llb | ||||
| 039 | 211061-7 | 8.40 | 10.25 | |
| Anello di isolamento | ||||
| 040 | 681640-9 | 1.00 | 1.22 | |
| Indotto | ||||
| 041 | 516718-8 | 68.20 | 83.20 | |
| Ventola 80 | ||||
| 042 | 241909-9 | 3.60 | 4.39 | |
| Blocco Asse | ||||
| 043 | 343641-2 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6202llb | ||||
| 044 | 211228-7 | 8.40 | 10.25 | |
| Rondella 15 | ||||
| 045 | 253853-8 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 231297-2 | |||
| Perno di arresto compreso.94 | ||||
| 047 | 324496-4 | 6.00 | 7.32 | |
| Vite autoformante Pt 5x65 | ||||
| 048 | 266029-8 | 2.40 | 2.93 | |
| Scatola dell'interruttore | ||||
| 049 | 418630-7 | 6.00 | 7.32 | |
| Vite di rubinetto 4x18 | ||||
| 050 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 051 | 265A48-7 | 1.00 | 1.22 | |
| RELAIS | ||||
| 052 | 652772-9 | 48.40 | 59.05 | |
| PIASTRA DI MONTAGGIO | ||||
| 053 | 153996-5 | 2.40 | 2.93 | |
| Vite 4x12 | ||||
| 054 | 265C54-4 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 055 | 153995-7 | 12.10 | 14.76 | |
| Rondella 8 | ||||
| 056 | 941202-8 | 1.00 | 1.22 | |
| Tubo di Riempimento 9x126 | ||||
| 057 | 331683-8 | 1.20 | 1.46 | |
| TARGHETTA | ||||
| 058 | 860810-5 | 3.60 | 4.39 | |
| Vite 6x60 | ||||
| 059 | 911383-2 | 1.00 | 1.22 | |
| Set di spazzole di carbone CB-153 | ||||
| 060 | 194985-1 | 4.80 | 5.86 | |
| Tappo portaspazzole | ||||
| 061 | 643650-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 153994-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 062A | 643653-8 | |||
| Passacavo 9.3-85 | ||||
| 063 | 682516-3 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 064 | 695123-3 | 22.00 | 26.84 | |
| Non più disponibile, nessuna sostituzione | ||||
| 065 | 165389-4 | |||
| Vite a svasatura 5x10 | ||||
| 066 | 912207-5 | 1.00 | 1.22 | |
| Leva di bloccaggio | ||||
| 067 | 272230-5 | 2.40 | 2.93 | |
| Molla di bloccaggio 12 | ||||
| 068 | 231955-0 | 1.00 | 1.22 | |
| Bullone M8x150mm | ||||
| 069 | 331682-0 | 11.00 | 13.42 | |
| Vite di rubinetto 4x18 | ||||
| 070 | 265A48-7 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 071 | 645190-8 | 2.40 | 2.93 | |
| SPINA | ||||
| 072 | 418618-7 | 2.40 | 2.93 | |
| Sigillante in feltro | ||||
| 073 | 443103-1 | 1.00 | 1.22 | |
| Rondella 7 LF1000 A | ||||
| 074 | 267322-3 | 1.00 | 1.22 | |
| Molla di compressione 8 | ||||
| 075 | 231025-5 | 1.00 | 1.22 | |
| Pulsante "acceso" | ||||
| 076 | 418616-1 | 2.40 | 2.93 | |
| Pulsante "spento" | ||||
| 077 | 418617-9 | 2.40 | 2.93 | |
| Molla di compressione 8 | ||||
| 078 | 231025-5 | 1.00 | 1.22 | |
| Rondella 7 LF1000 A | ||||
| 079 | 267322-3 | 1.00 | 1.22 | |
| Sigillante in feltro | ||||
| 080 | 443103-1 | 1.00 | 1.22 | |
| SPINA | ||||
| 081 | 418618-7 | 2.40 | 2.93 | |
| Scatola dell'interruttore "luce" | ||||
| 082 | 418623-4 | 4.80 | 5.86 | |
| Interruttore | ||||
| 083 | 651522-9 | 3.60 | 4.39 | |
| Coperchio della scatola dell'interruttore "luce" | ||||
| 084 | 418624-2 | 3.60 | 4.39 | |
| Vite autofilettante 3x12 | ||||
| 085 | 265893-4 | 1.00 | 1.22 | |
| Molla di torsione TSF 55 | ||||
| 086 | 231674-8 | 1.20 | 1.46 | |
| Tappo | ||||
| 087 | 421589-9 | 1.20 | 1.46 | |
| Leva di blocco | ||||
| 088 | 345427-0 | 3.60 | 4.39 | |
| Vite 4X10 | ||||
| 089 | 911113-1 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 090 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 091 | 265A48-7 | 1.00 | 1.22 | |
| Vite a croce 5x16 | ||||
| 092 | 265096-0 | 2.40 | 2.93 | |
| Vite a svasata 5x16 | ||||
| 092 | 912221-1 | 1.00 | 1.22 | |
| Vite a croce 5x16 | ||||
| 093 | 265096-0 | 2.40 | 2.93 | |
| Vite a svasata 5x16 | ||||
| 093 | 912221-1 | 1.00 | 1.22 | |
| Leva di bloccaggio | ||||
| 094 | 272230-5 | 2.40 | 2.93 | |
| Molla di bloccaggio 12 | ||||
| 095 | 231955-0 | 1.00 | 1.22 | |
| Bullone M8x70mm | ||||
| 096 | 331681-2 | 7.20 | 8.78 | |
| Molla a compressione 14 | ||||
| 097 | 233042-1 | 1.00 | 1.22 | |
| Bus 8 | ||||
| 098 | 257675-8 | 1.20 | 1.46 | |
| Supporto tavolo | ||||
| 099 | 317779-9 | 3.60 | 4.39 | |
| Piattaforma di sega | ||||
| 100 | 141630-9 | 41.80 | 51.00 | |
| Etichetta indicatrice | ||||
| 100A | 816182-6 | 2.40 | 2.93 | |
| PIATTO AD ANGOLO | ||||
| 101 | 165388-6 | 1.20 | 1.46 | |
| Piastra di Protezione | ||||
| 102 | 418619-5 | 6.00 | 7.32 | |
| Circuito di luce | ||||
| 103 | 631611-6 | 28.60 | 34.89 | |
| Vite autofilettante Ct 4x16 | ||||
| 104 | 266034-5 | 1.00 | 1.22 | |
| Molla a pressione 21 | ||||
| 105 | 233415-8 | 1.20 | 1.46 | |
| Vite di bloccaggio M5X10 | ||||
| 106 | 251812-6 | 1.20 | 1.46 | |
| Bullone esagonale 6x10 | ||||
| 107 | 251961-9 | 1.00 | 1.22 | |
| Staffa di montaggio | ||||
| 108 | 345425-4 | 2.40 | 2.93 | |
| Molla di torsione 11 | ||||
| 109 | 231675-6 | 1.20 | 1.46 | |
| Rondella 10x0,5mm | ||||
| 110 | 267070-4 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 111 | 911224-2 | 1.00 | 1.22 | |
| Boccola di Guida | ||||
| 112 | 324497-2 | 2.40 | 2.93 | |
| Vite 5x16 | ||||
| 113 | 911224-2 | 1.00 | 1.22 | |
| Protezione lama di sega | ||||
| 114 | 345426-2 | 6.00 | 7.32 | |
| Anello ferma E-5 | ||||
| 115 | 961018-5 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 116 | 253804-1 | 1.00 | 1.22 | |
| Rondella 16 | ||||
| 117 | 257163-5 | 1.20 | 1.46 | |
| Piastra di Connessione | ||||
| 118 | 344377-6 | 7.20 | 8.78 | |
| Vite a brugola a testa esagonale M6 | ||||
| 119 | 265984-1 | 2.40 | 2.93 | |
| Rondella 7 LF1000 A | ||||
| 120 | 267326-5 | 1.00 | 1.22 | |
| Rondella 7 | ||||
| 121 | 257162-7 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 122 | 416006-2 | 4.80 | 5.86 | |
| Vite 4X10 | ||||
| 123 | 911113-1 | 1.00 | 1.22 | |
| Bullone esagonale M10 | ||||
| 124 | 265437-0 | 3.60 | 4.39 | |
| Anello 10 | ||||
| 125 | 253024-7 | 1.00 | 1.22 | |
| Asta 16 | ||||
| 126 | 256836-7 | 2.40 | 2.93 | |
| BRACCIO | ||||
| 127 | 141139-1 | 22.00 | 26.84 | |
| Cappuccio di copertura STM 1800 | ||||
| 128 | 421867-7 | 2.40 | 2.93 | |
| Bullone di bloccaggio | ||||
| 129 | 324183-5 | 1.20 | 1.46 | |
| Anello O 5 | ||||
| 130 | 213021-5 | 1.00 | 1.22 | |
| Manopola 20 | ||||
| 131 | 271601-3 | 1.00 | 1.22 | |
| Penna 8 Ls1040 A | ||||
| 132 | 256280-8 | 2.40 | 2.93 | |
| Portamolla Ls1013 | ||||
| 133 | 344464-1 | 2.40 | 2.93 | |
| Molla di compressione 27 | ||||
| 134 | 233414-0 | 4.80 | 5.86 | |
| Piastra di guida | ||||
| 135 | 343799-7 | 2.40 | 2.93 | |
| Punto di marcatura | ||||
| 136 | 344385-7 | 1.20 | 1.46 | |
| Vite 4X10 | ||||
| 137 | 911113-1 | 1.00 | 1.22 | |
| Bullone esagonale 8x30 | ||||
| 138 | 265371-4 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 139 | 253762-1 | 1.20 | 1.46 | |
| Dado di blocco M8x13 alto | ||||
| 140 | 252105-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 418615-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 142 | 418615-3 | |||
| Bullone esagonale M8X30 A | ||||
| 143 | 265488-3 | 2.40 | 2.93 | |
| Binario posteriore Lh1040F A | ||||
| 144 | 319200-4 | 33.00 | 40.26 | |
| Giradischi | ||||
| 145 | 318800-7 | 49.50 | 60.39 | |
| Vite 6x20 | ||||
| 146 | 911333-7 | 1.00 | 1.22 | |
| Tampone per piedi | ||||
| 147 | 141140-6 | 71.50 | 87.23 | |
| Scala | ||||
| 147A | 816311-1 | 4.80 | 5.86 | |
| Targhetta identificativa Ls800Dw * | ||||
| 147B | 810965-6 | 1.20 | 1.46 | |
| Etichetta di avvertimento | ||||
| 147C | 817283-3 | 1.00 | 1.22 | |
| Vite autofilettante Ct 4x16 | ||||
| 148 | 266034-5 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 149 | 232075-3 | 1.20 | 1.46 | |
| Piastra dello rondella di bloccaggio | ||||
| 150 | 344381-5 | 3.60 | 4.39 | |
| Maniglia regolabile | ||||
| 151 | 273495-2 | 7.20 | 8.78 | |
| Vite 5x12 | ||||
| 152 | 911213-7 | 1.00 | 1.22 | |
| Bullone esagonale 8x30 | ||||
| 153 | 921452-1 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 154 | 416972-3 | 1.20 | 1.46 | |
| Piede | ||||
| 154 | 286212-1 | 1.00 | 1.22 | |
| Vite autofilettante Pt3X8 | ||||
| 155 | 265954-0 | 1.00 | 1.22 | |
