Qui troverai tutte le parti e i disegni disponibili del 'Makita LF1000'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Makita LF1000

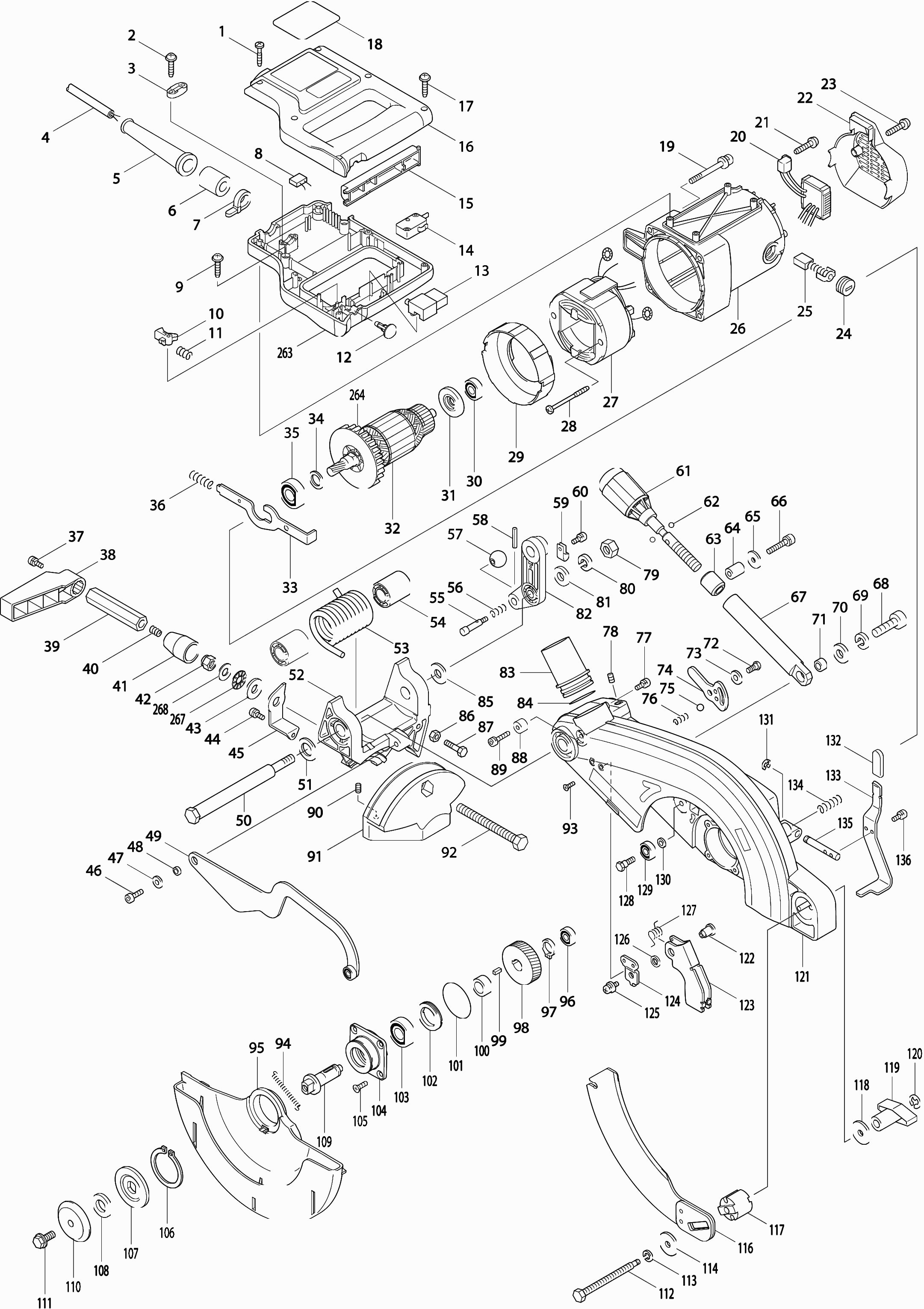

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Makita LF1000

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA

Nessuna informazione disponibile, non ordinabile
001 265999-8

Vite di rubinetto 4x18
002 265A48-7 0.83 1.01

Rilievo di tensione
003 687054-0 0.83 1.01

Cavo di alimentazione 1x6x1,56
004 662971-5 18.20 22.20

Passacavo 12-90
005 682506-6 0.83 1.01

Filtro di linea
006 688140-0 4.45 5.43

Fascia del tubo
007 687010-0 0.83 1.01

Condensatore 0,47uf
008 645006-7 1.67 2.04

Vite di rubinetto 4x18
009 265A48-7 0.83 1.01

Pulsante di sblocco
010 416356-5 1.39 1.70

Molla di compressione 4
011 231026-3 0.83 1.01

Blocco per bambini
012 451037-4 1.00 1.22

Interruttore Sw-127
013 651923-1 12.22 14.91

Micro Interruttore
014 651941-9 3.12 3.81

Manico dell'interruttore
015 416357-3 3.28 4.00

Nessuna informazione disponibile, non ordinabile
016 188063-7

Etichetta di avvertimento
016A 810087-2 2.71 3.31

Vite di rubinetto 4x18
017 265A48-7 0.83 1.01

TARGHETTA
018 861365-3 2.71 3.31

Vite 6x60
019 911383-2 0.83 1.01

Circuito di controllo della velocità
020 631947-3 59.21 72.24

Vite di rubinetto 4x18
021 265A48-7 0.83 1.01

COPERTURA POSTERIORE
022 416362-0 5.98 7.30

Vite di rubinetto 4x18
023 265A48-7 0.83 1.01

Tappo portaspazzole
024 643650-4 0.83 1.01

Koolborstel Set Cb-153 A
025 194985-1 3.96 4.83

Custodia del motore
026 154569-7 30.70 37.45

Portaspazzole in carbonio A
026A 643536-2 1.49 1.82

Etichetta di avvertimento
026B 810086-4 2.84 3.46

CAMPO
027 596273-6 41.77 50.96

Molla dello statore Cb5
027A 654020-2 0.83 1.01

Bussola di serraggio per statorv. 2mm
027B 654502-4 0.83 1.01

Nessuna informazione disponibile, non ordinabile
028 266110-5

Piastra di riempimento Lf1000
029 416361-2 1.67 2.04

Cuscinetto a sfere 6000llb
030 211061-7 7.22 8.81

Anello di isolamento
031 681642-5 8.21 10.02

Indotto
032 516748-9 55.67 67.92

Blocco dell'asse Lf1000
033 345574-7 3.54 4.32

Rondella 15
034 253147-1 0.83 1.01

Cuscinetto a sfere 6202llb
035 211228-7 7.22 8.81

Nessuna informazione disponibile, non ordinabile
036 231297-2

Vite 4X10
037 911113-1 0.83 1.01

Maniglia TSC 55
038 416006-2 3.96 4.83

Dado M10x17
039 252192-3 1.18 1.44

Molla 5 per leva 100
040 231266-3 0.83 1.01

RONDELLA DI SISTEMA
041 331691-9 2.71 3.31

Dado M10-17
042 264005-6 1.39 1.70

Rondella 10
043 253197-6 0.83 1.01

Vite 4X10
044 911113-1 0.83 1.01

Palo indicatore
045 816825-0 2.84 3.46

Nessuna informazione disponibile, non ordinabile
046 922332-4

Rondella 6
047 253804-1 0.83 1.01

Rondella 6 Lf1000
048 257270-4 0.83 1.01

Piastra di Connessione
049 141540-0 23.06 28.13

Bullone esagonale M10
050 265532-6 3.12 3.81

Rondella 16 A
051 267323-1 0.83 1.01

Braccio completo
052 141133-3 41.77 50.96

Scala
052A 816833-1 2.71 3.31

Molla di torsione 34
053 231681-1 6.38 7.78

Bussola 17
054 416358-1 1.66 2.03

Spina 7
055 256488-4 5.06 6.17

Molla di compressione 7
056 233429-7 0.83 1.01

Manopola 20
057 271601-3 0.83 1.01

Spina di espansione 3-16
058 951063-8 0.83 1.01

Rilievo di tensione
059 687049-3 0.83 1.01

Vite 4X10
060 911113-1 0.83 1.01

Pulsante 40mm
061 271319-6 6.38 7.78

Sfera d'acciaio 6
062 216030-3 0.83 1.01

Rondella 13
063 257750-0 3.12 3.81

Boccola 6
064 257748-7 0.83 1.01

Rondella 6
065 267173-4 1.00 1.22

Vite esagonale 6x30
066 922351-0 0.83 1.01

Dado di regolazione
067 331689-6 7.22 8.81

Vite a brugola 10x35
068 922557-0 1.00 1.22

Rondella M10
069 942251-8 0.83 1.01

Rondella 10
070 941252-3 0.83 1.01

Manicotto 10
071 257747-9 0.98 1.20

Vite a brugola a testa esagonale M6
072 265984-1 1.39 1.70

Sluitring 7 LF1000 A
073 267326-5 0.83 1.01

Piastra di Blocco
074 345553-5 1.20 1.46

Palla di acciaio 7.9
075 216004-4 0.83 1.01

Molla a compressione 5.5
076 231038-6 0.83 1.01

Vite 4X10
077 911113-1 0.83 1.01

Vite di regolazione M6x10mm
078 266085-8 0.83 1.01

Dado esagonale M10
079 931502-4 0.83 1.01

Rondella M10
080 942251-8 0.83 1.01

Rondella 10
081 941252-3 0.83 1.01

Asta di collegamento
082 317889-2 7.22 8.81

Stofafzuigadapter afkortzaag
083 419277-0 3.00 3.66

Anello O 35
084 213460-9 1.18 1.44

Rondella 10
085 253197-6 0.83 1.01

Dado esagonale M6
086 931302-2 0.83 1.01

Bullone esagonale 6x25
087 921342-8 0.83 1.01

Bus 5
088 257746-1 0.83 1.01

Bullone esagonale 5X20 LF1000 A
089 265550-4 0.83 1.01

Vite di regolazione M6x10mm
090 266085-8 0.83 1.01

Porta braccio
091 317887-6 25.36 30.94

Rondella di bloccaggio sottile 6
091A 253308-3 0.83 1.01

Bullone M10
092 266377-5 2.02 2.46

Vite a testa svasata 4x10
093 912112-6 0.83 1.01

Molla a compressione 4
094 231836-8 0.83 1.01

Copertura protettiva per sega
095 453711-0 23.06 28.13

Cuscinetto a sfere 608llb
096 210043-6 1.67 2.04

Rondella di bloccaggio S-15
097 961055-9 0.83 1.01

Ingranaggio 46
098 226600-0 10.02 12.22

Chiavetta elastica 4
099 254202-2 0.83 1.01

Rondella 15
100 257266-5 0.83 1.01

Anello O 46
101 213623-7 0.83 1.01

Blocco cuscinetto 25-36
102 285808-5 2.02 2.46

Cuscinetto a sfere 6202llb
103 211228-7 7.22 8.81

Alloggiamento del cuscinetto
104 317888-4 5.71 6.97

Vite a svasata 5x16
105 912221-1 0.83 1.01

Anello di blocco S-42
106 961201-4 1.18 1.44

Flangia interna/esterna
107 224333-1 3.44 4.20

Reduceerring 30x15,88x4mm
108 257295-8 1.00 1.22

Stantuffo
109 324543-1 5.71 6.97

Flangia esterna 53
110 224400-2 5.71 6.97

Vite a brugola M8x22
111 266762-2 1.39 1.70

Vite a brugola M8x22
111A 266762-2 1.39 1.70

Vite a brugola M8x97
112 266763-0 2.36 2.88

Rondella M8
113 942201-3 0.83 1.01

Rondella 8
114 267312-6 1.67 2.04

Coltello divisorio CS 50 EBG
116 163461-6 21.08 25.72

Cuneo spaziatore hol CS 70 ET-BG
117 331690-1 4.45 5.43

Rondella 8
118 267312-6 1.67 2.04

Dado ad alette M8
119 252641-0 2.36 2.88

Anello ferma E-4
120 961011-9 0.83 1.01

COPERTURA DI PROTEZIONE FISSA
121 154571-0 68.13 83.12

Perno 6
121A 268076-5 0.83 1.01

Etichetta di avvertimento
121B 817667-5 0.83 1.01

Etichetta "makita"
121C 819174-4 2.71 3.31

Spina elastica 5-20
121D 951163-4 0.83 1.01

Boccola di Guida
122 324497-2 2.02 2.46

Protezione lama di sega
123 345554-3 2.36 2.88

Staffa di montaggio
124 345558-5 1.81 2.21

Vite 5x12
125 911213-7 0.83 1.01

Rondella 10x0,5mm
126 267070-4 0.83 1.01

Molla di torsione 11
127 231675-6 0.83 1.01

Vite esagonale M6
128 265533-4 0.83 1.01

Cuscinetto a sfere 608llb
129 210043-6 1.67 2.04

Rondella 6
130 267173-4 1.00 1.22

Anello di arresto E-6
131 259053-8 0.83 1.01

Tappo
132 421589-9 0.83 1.01

Leva di blocco
133 345552-7 1.39 1.70

Nessuna informazione disponibile, non ordinabile
134 231297-2

Asta 8
135 256855-3 1.75 2.14

Vite 4X10
136 911113-1 0.83 1.01

Vite a testa svasata 4x10
137 912112-6 0.83 1.01

Vite a testa svasata 4x10
138 912112-6 0.83 1.01

Piastra guidata 'l'
139 345541-2 10.99 13.41

Piastra guidata 'r'
140 345542-0 16.35 19.95

Nessuna informazione disponibile, non ordinabile
141 922332-4

Giradischi
142 141631-7 76.04 92.77

Penna 5
142A 256253-1 0.83 1.01

Vite di regolazione M6x25
143 265763-7 0.98 1.20

Perno 5
144 268068-4 0.83 1.01

Fermo materiale 'r'
145 154578-6 10.52 12.83

Perno 6
145A 268076-5 0.83 1.01

Vite 5x36
146 911258-5 0.83 1.01

Vite 4X10
147 911113-1 0.83 1.01

Distribuzione della scala (r)
148 816827-6 1.67 2.04

Distribuzione della scala (l)
149 816826-8 1.67 2.04

Vite 4X10
150 911113-1 0.83 1.01

Vite 5x36
151 911258-5 0.83 1.01

Fermo materiale 'l'
152 154577-8 10.50 12.81

Perno 6
152A 268076-5 0.83 1.01

Nessuna informazione disponibile, non ordinabile
153 141586-6

Fermata limite DF500
153A 123262-4 16.35 19.95

Penna 5
153A 256253-1 0.83 1.01

Anello O 5
153B 213021-5 0.83 1.01

Bullone a pomello 5x24
153C 265753-0 1.39 1.70

Nessuna informazione disponibile, non ordinabile
154 251966-9

Molla a compressione 5.5
155 231038-6 0.83 1.01

Palla di acciaio 7.9
156 216004-4 0.83 1.01

Bullone ad ali M6x33
157 265710-8 3.44 4.20

Telaio Lf1000 A
158 188862-7 118.43 144.48

Gancio
159 345547-0 0.83 1.01

Piede 32x510mm
160 331687-0 9.67 11.80

Dado esagonale M6
161 931302-2 0.83 1.01

Presacablaggio
162 418927-4 3.96 4.83

Piastra di stabilità (L)
163 154592-2 3.96 4.83

Etichetta dell'indicatore
163A 816831-5 2.71 3.31

Bullone a testa esagonale M6x45mm
164 921367-2 0.83 1.01

Rilievo di tensione
165 687049-3 0.83 1.01

Vite 4X10
166 911113-1 0.83 1.01

Rilievo di tensione
167 687049-3 0.83 1.01

Vite 4X10
168 911113-1 0.83 1.01

Dado esagonale M10
169 931502-4 0.83 1.01

Rondella M10
170 942251-8 0.83 1.01

Rondella sottile 10
171 267087-7 0.83 1.01

Bullone esagonale M8x20
172 265553-8 2.71 3.31

Piede 32x475mm
173 331686-2 25.36 30.94

Rondella 8
174 253165-9 0.83 1.01

Anello di arresto E-6
175 259053-8 0.83 1.01

Bus 8
176 257749-5 4.45 5.43

Anello di arresto E-6
177 259053-8 0.83 1.01

Anello di arresto E-6
178 259053-8 0.83 1.01

Rondella 8
179 253165-9 0.83 1.01

Supporto per gamba
180 345543-8 25.36 30.94

Rondella 8
181 253165-9 0.83 1.01

Spina 8
182 268127-4 1.39 1.70

Gancio di bloccaggio
183 345548-8 0.98 1.20

Spina 8
185 268127-4 1.39 1.70

Rondella 8
186 253165-9 0.83 1.01

Spina 8
187 268141-0 0.98 1.20

Rondella 8
188 267312-6 1.67 2.04

Dado esagonale M6
189 931302-2 0.83 1.01

Base del piede regolabile
190 418925-8 7.22 8.81

Molla di pressione 13 LF1000 A
191 233468-7 0.83 1.01

Piede M12x100 TURBO II
192 418926-6 3.62 4.42

Vite di rubinetto 4x18
193 265A48-7 0.83 1.01

Fascetta Lf1000 *
194 687209-7 1.00 1.22

Passacavo 10-90
195 682505-8 1.67 2.04

RELAIS
196 652772-9 48.40 59.05

Coperchio della scatola dell'interruttore
197 418924-0 8.11 9.89

Vite 4x25
198 911148-2 0.83 1.01

Blocco terminale
199 654561-8 3.28 4.00

CONDENSATORE
200 645206-9 4.45 5.43

Cappuccio del terminale
201 686035-1 0.83 1.01

SPINA
202 418618-7 1.46 1.78

Molla di compressione 8
203 231025-5 0.83 1.01

Sigillante in feltro
204 443103-1 0.83 1.01

Rondella 7 LF1000 A
205 267322-3 0.83 1.01

Pulsante "spento"
206 418617-9 2.48 3.03

Pulsante "acceso"
207 418616-1 2.48 3.03

Rondella 7 LF1000 A
208 267322-3 0.83 1.01

Sigillante in feltro
209 443103-1 0.83 1.01

Molla di compressione 8
210 231025-5 0.83 1.01

SPINA
211 418618-7 1.46 1.78

Piastra di copertura dell'interruttore
212 418929-0 1.00 1.22

Molla di torsione 5
213 231682-9 0.83 1.01

Piede 32x475mm
214 331686-2 25.36 30.94

Scatola dell'interruttore
215 418923-2 13.63 16.63

Nessuna informazione disponibile, non ordinabile
216 682511-3

Rilievo di tensione
217 687054-0 0.83 1.01

Vite di rubinetto 4x18
218 265A48-7 0.83 1.01

Cavo di alimentazione 2x1.50 4.0mtr
219 695123-3 21.08 25.72

Staffa di serraggio
220 687124-5 0.83 1.01

Vite di rubinetto 4x18
221 265A48-7 0.83 1.01

Dado esagonale M6
222 931302-2 0.83 1.01

Rondella 8
223 267312-6 1.67 2.04

Piede 32x475mm
224 331686-2 25.36 30.94

Piastra di stabilità (r)
225 345546-2 11.82 14.42

Bullone a testa esagonale M6x45mm
226 921367-2 0.83 1.01

Tubo di stabilità
227 154593-0 12.80 15.62

Etichetta "makita"
227A 819212-2 2.71 3.31

Tavolo
228 154572-8 210.11 256.33

Etichetta di avvertimento
228A 810086-4 2.84 3.46

Targhetta identificativa Ls800Dw *
228B 810965-6 0.98 1.20

Vite M10
229 266360-2 6.70 8.17

Vite 4X10
230 911113-1 0.83 1.01

Molla a Balia
231 232075-3 0.98 1.20

Nessuna informazione disponibile, non ordinabile
232 266030-3

Vite a brugola M8x25 ck/zwt
233 922442-7 0.83 1.01

Bus 8
234 257749-5 4.45 5.43

Tappo
235 418931-3 1.18 1.44

Piastra indicatrice
236 816128-2 0.83 1.01

Vite 4x8
237 911109-2 0.83 1.01

Nessuna informazione disponibile, non ordinabile
238 922332-4

Bus 8
239 257749-5 4.45 5.43

Vite a brugola M8x25 ck/zwt
240 922442-7 0.83 1.01

Telaio Lf1000 A
241 188862-7 118.43 144.48

Molla di torsione 17
242 231680-3 1.00 1.22

Vite 6x20
243 911333-7 0.83 1.01

Vite 6x20
244 911333-7 0.83 1.01

Gomma da vibrazione
245 421906-3 0.83 1.01

Fermo "r"
246 345550-1 10.50 12.81

Vite a brugola a testa esagonale M6
247 265984-1 1.39 1.70

Sluitring 7 LF1000 A
248 267326-5 0.83 1.01

Gancio di inclinazione
249 345551-9 6.38 7.78

Vite 6x20
250 911333-7 0.83 1.01

Gomma da vibrazione
251 421906-3 0.83 1.01

Fermo "r"
252 345550-1 10.50 12.81

Vite 6x20
253 911333-7 0.83 1.01

Vite 6x20
254 911333-7 0.83 1.01

Gomma da vibrazione
255 421906-3 0.83 1.01

Fermo F Lf1000
256 345549-6 2.84 3.46

Vite 6x20
257 911333-7 0.83 1.01

Nessuna informazione disponibile, non ordinabile
258 922471-0

Rondella 8x3mm
259 267399-8 0.83 1.01

Bus 8
260 257751-8 2.02 2.46

Vite a testa esagonale 4x20
261 922137-2 0.83 1.01

Dado esagonale M4
262 931102-0 0.83 1.01

Maniglia TSC 55
263 182955-2 12.80 15.62

Ventola 80
264 240003-4 3.12 3.81

Rondella 6mm A
265 267214-6 0.83 1.01

Rondella 6mm A
266 267214-6 0.83 1.01

Cuscinetto a rullini di spinta 1023
267 216413-7 2.71 3.31

Anello 10
268 253024-7 0.83 1.01

Rondella 6x12mm
269 941151-9 0.83 1.01

Rondella 6x12mm
271 941151-9 0.83 1.01

Rondella 6x12mm
272 941151-9 0.83 1.01

Tappo
273 418931-3 1.18 1.44

Ci sono 0 articoli nel tuo carrello della spesa.
