Qui troverai tutte le parti e i disegni disponibili di “Makita KP0810”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

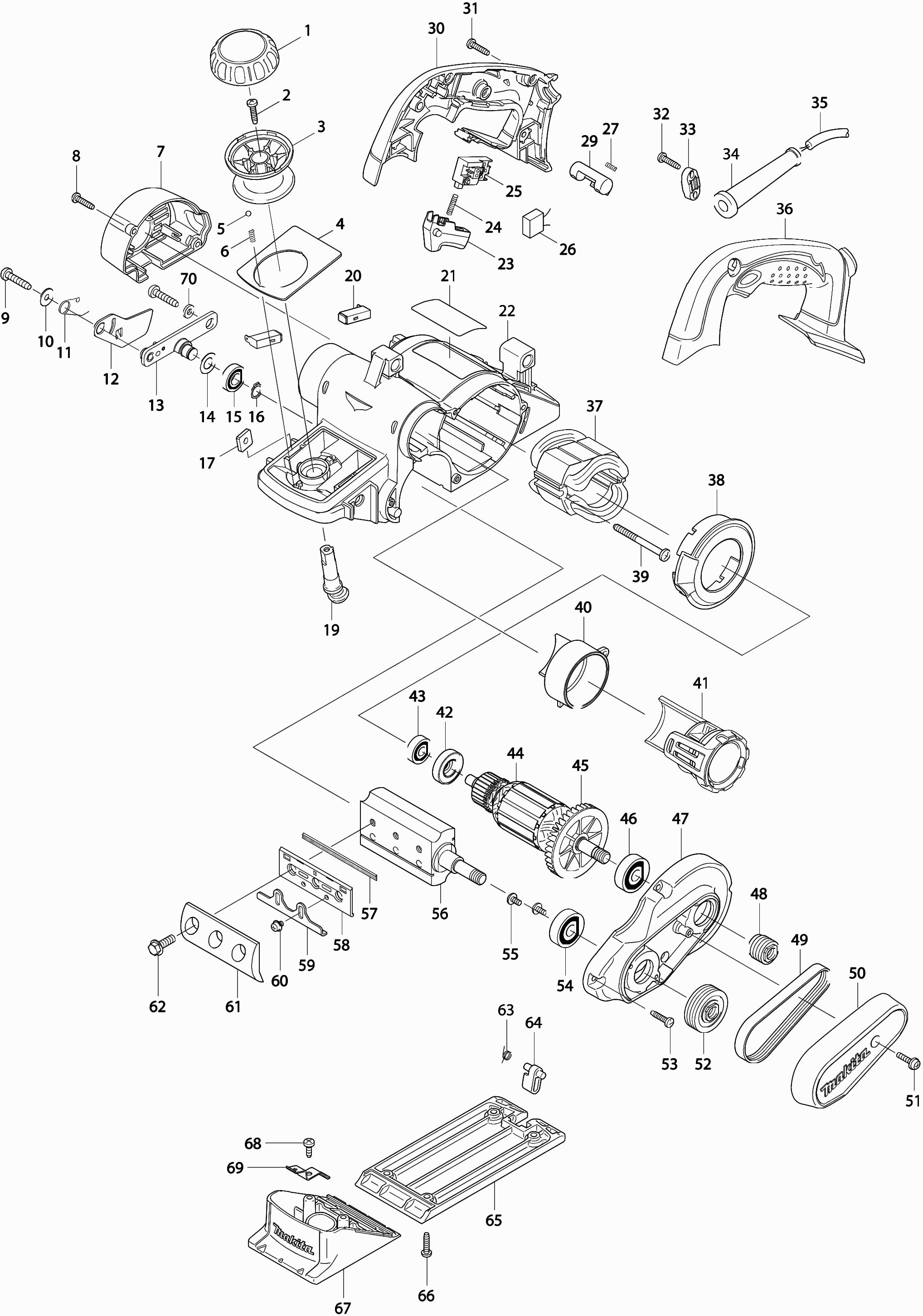

Disegni tecnici di Makita KP0810
Elenco parti di Makita KP0810
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio del pulsante | ||||
| 001 | 419700-5 | 5.71 | 6.97 | |
| Vite di rubinetto 4x18 | ||||
| 002 | 265A48-7 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 003 | 419699-4 | 2.71 | 3.31 | |
| Piastra di copertura frontale | ||||
| 004 | 345766-8 | 4.45 | 5.43 | |
| Palla di acciaio 4 | ||||
| 005 | 216008-6 | 0.83 | 1.01 | |
| Molla di compressione 3 | ||||
| 006 | 233325-9 | 0.83 | 1.01 | |
| Coperchio Laterale | ||||
| 007 | 419697-8 | 3.96 | 4.83 | |
| Vite di rubinetto 4x18 | ||||
| 008 | 265A48-7 | 0.83 | 1.01 | |
| Vite a tappo 5X25 | ||||
| 009 | 266041-8 | 0.83 | 1.01 | |
| Rondella di bloccaggio 5 | ||||
| 010 | 253194-2 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 011 | 233521-9 | 1.18 | 1.44 | |
| CAPPUCCIO PROTETTIVO | ||||
| 012 | 345765-0 | 2.36 | 2.88 | |
| Portarullo scalpello | ||||
| 013 | 158184-9 | 21.08 | 25.72 | |
| Rondella 10 | ||||
| 014 | 253758-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6900llb | ||||
| 015 | 210057-5 | 3.59 | 4.38 | |
| Anello di bloccaggio S-10 | ||||
| 016 | 257408-1 | 0.83 | 1.01 | |
| Dado quadrato M5 | ||||
| 017 | 264002-2 | 0.83 | 1.01 | |
| PRIGIONIERO | ||||
| 019 | 419702-1 | 1.39 | 1.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 020 | 191972-1 | |||
| TARGHETTA | ||||
| 021 | 863213-2 | 2.71 | 3.31 | |
| Custodia del motore | ||||
| 022 | 419694-4 | 27.85 | 33.98 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 023 | 419703-9 | 1.67 | 2.04 | |
| Molla di compressione 3 | ||||
| 024 | 233408-5 | 0.83 | 1.01 | |
| Interruttore Sw-131 | ||||
| 025 | 651922-3 | 11.82 | 14.42 | |
| Condensatore 0,1uf | ||||
| 026 | 645105-5 | 2.71 | 3.31 | |
| Molla di compressione 4 | ||||
| 027 | 231433-0 | 0.83 | 1.01 | |
| Pulsante di blocco Kp0810/C | ||||
| 029 | 419704-7 | 1.46 | 1.78 | |
| Set di maniglie | ||||
| 030 | 188215-0 | 16.35 | 19.95 | |
| Vite di rubinetto 4x18 | ||||
| 031 | 265A48-7 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 032 | 265A48-7 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 033 | 687124-5 | 0.83 | 1.01 | |
| Passacavo 10-85 | ||||
| 034 | 682504-0 | 1.67 | 2.04 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 035 | 695123-3 | 21.08 | 25.72 | |
| Set di maniglie | ||||
| 036 | 188215-0 | 16.35 | 19.95 | |
| CAMPO | ||||
| 037 | 525748-8 | 40.56 | 49.48 | |
| Connessione del motore | ||||
| 037A | 654069-2 | 0.83 | 1.01 | |
| Piastra distanziatrice | ||||
| 038 | 419701-3 | 2.10 | 2.56 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 039 | 266095-5 | 0.98 | 1.20 | |
| Trasportatore di trucioli | ||||
| 040 | 419710-2 | 2.84 | 3.46 | |
| Stop per canale di trucioli | ||||
| 041 | 125353-7 | 6.41 | 7.82 | |
| Anello di isolamento Kp0810 | ||||
| 042 | 681659-8 | 1.18 | 1.44 | |
| Cuscinetto a sfere 608llb | ||||
| 043 | 210043-6 | 1.67 | 2.04 | |
| Indotto Kp0810 | ||||
| 044 | 513684-0 | 48.40 | 59.05 | |
| Ventola 62 Kp0810/C | ||||
| 045 | 240079-1 | 1.75 | 2.14 | |
| Cuscinetto a sfere 6200dw | ||||
| 046 | 211087-9 | 7.22 | 8.81 | |
| Scudo del cuscinetto Kp0810/C | ||||
| 047 | 158149-1 | 10.50 | 12.81 | |
| Puleggia cinghia a V 4-20l | ||||
| 048 | 222125-2 | 5.06 | 6.17 | |
| Cinghia a V 4-241 | ||||
| 049 | 225071-8 | 7.22 | 8.81 | |
| Coperchio per cinghia Kp0810 | ||||
| 050 | 419698-6 | 5.06 | 6.17 | |
| Vite 4X18 | ||||
| 051 | 911133-5 | 0.83 | 1.01 | |
| Puleggia cinghia a V 4-37 | ||||
| 052 | 222126-0 | 6.38 | 7.78 | |
| Vite di rubinetto 4x18 | ||||
| 053 | 265A48-7 | 0.83 | 1.01 | |
| Cuscinetto a sfere 6200llb | ||||
| 054 | 211066-7 | 4.45 | 5.43 | |
| Vite 4x8 | ||||
| 055 | 251291-8 | 0.83 | 1.01 | |
| Rullo scalpello | ||||
| 056 | 158156-4 | 51.84 | 63.24 | |
| HM wisselbeitels 82mm | ||||
| 057 | D-07945 | 10.00 | 12.20 | |
| Wisselbeitelhouder 82mm | ||||
| 058 | A-86175 | 4.00 | 4.88 | |
| Piastra di regolazione | ||||
| 059 | 347027-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 251246-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 345001-4 | |||
| Bullone a flangia M6x17 | ||||
| 062 | 251609-3 | 0.83 | 1.01 | |
| Molla di trazione 7 | ||||
| 063 | 231698-4 | 0.83 | 1.01 | |
| Piede | ||||
| 064 | 419706-3 | 1.18 | 1.44 | |
| Piastra Della Suola | ||||
| 065 | 318098-6 | 47.10 | 57.46 | |
| Vite di rubinetto 4x18 | ||||
| 066 | 265A48-7 | 0.83 | 1.01 | |
| Suola anteriore | ||||
| 067 | 158360-5 | 48.40 | 59.05 | |
| Vite autoformante M4x12mm Ck | ||||
| 068 | 266026-4 | 0.83 | 1.01 | |
| Molla a Balia | ||||
| 069 | 232232-3 | 1.18 | 1.44 | |
| Rondella di bloccaggio 5 | ||||
| 070 | 267012-8 | 0.83 | 1.01 | |
