Qui troverai tutte le parti e i disegni disponibili di “Makita KP0800”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

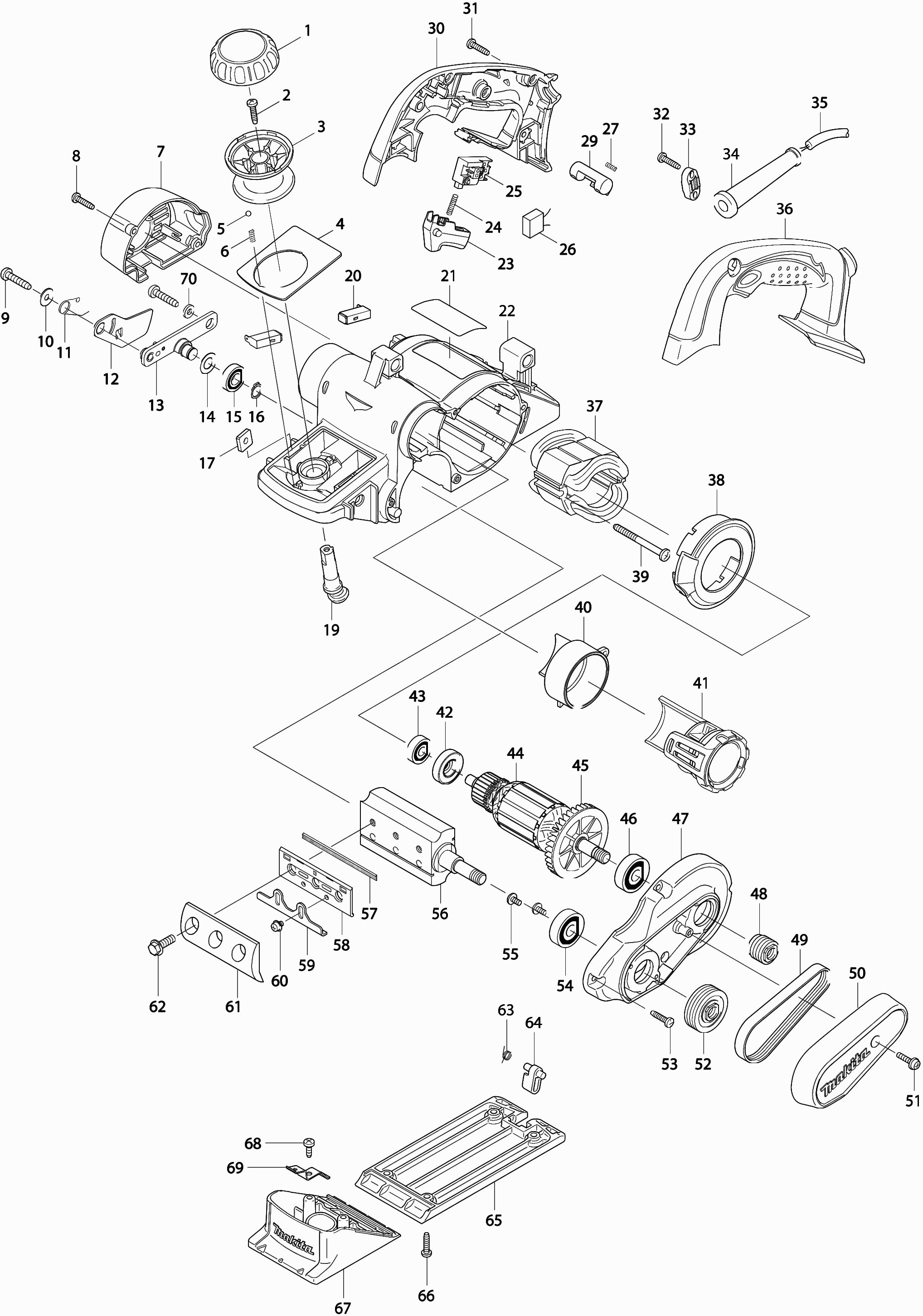

Disegni tecnici di Makita KP0800
Elenco parti di Makita KP0800
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio del pulsante | ||||
| 001 | 419700-5 | 6.00 | 7.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Copertura del Manico | ||||
| 002 | 451314-4 | 3.60 | 4.39 | |
| Vite di rubinetto 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 003 | 419699-4 | 3.60 | 4.39 | |
| Passacavo 8-85 | ||||
| 003 | 682502-4 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 004 | 665383-1 | 10.80 | 13.18 | |
| Piastra di copertura frontale | ||||
| 004 | 345766-8 | 4.80 | 5.86 | |
| Palla di acciaio 4 | ||||
| 005 | 216008-6 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 005 | 265B67-9 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 006 | 233325-9 | 1.20 | 1.46 | |
| Staffa di serraggio | ||||
| 006 | 687124-5 | 1.00 | 1.22 | |
| Coperchio Laterale | ||||
| 007 | 419697-8 | 4.80 | 5.86 | |
| Targhetta Kp0800 | ||||
| 007 | 867138-2 | 3.60 | 4.39 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 008 | 654475-1 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 008 | 265A48-7 | 1.00 | 1.22 | |
| Condensatore 0,22uF | ||||
| 009 | 645190-8 | 2.40 | 2.93 | |
| Vite a tappo 5X25 | ||||
| 009 | 266041-8 | 1.00 | 1.22 | |
| Interruttore | ||||
| 010 | 650237-5 | 6.00 | 7.32 | |
| Rondella di bloccaggio 5 | ||||
| 010 | 253194-2 | 1.00 | 1.22 | |
| Interruttore | ||||
| 010A | 650237-5 | 6.00 | 7.32 | |
| Telaio del Motore Kp0800 | ||||
| 011 | 140197-4 | 18.70 | 22.81 | |
| Molla di torsione TSF 55 | ||||
| 011 | 233521-9 | 1.20 | 1.46 | |
| Portaspazzole di Carbone | ||||
| 011A | 643455-2 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 011AC10 | 643455-2 | 2.40 | 2.93 | |
| Vite di bloccaggio M5X10 | ||||
| 011B | 251812-6 | 1.20 | 1.46 | |
| Portaspazzole in carbonio Mt191 A | ||||
| 011BC10 | 643509-5 | 1.02 | 1.24 | |
| Coperchio per pulsante Kp0800 | ||||
| 012 | 451328-3 | 3.60 | 4.39 | |
| CAPPUCCIO PROTETTIVO | ||||
| 012 | 345765-0 | 2.40 | 2.93 | |
| Portarullo scalpello | ||||
| 013 | 158184-9 | 21.08 | 25.72 | |
| Anello di bloccaggio S-8 | ||||
| 013 | 961004-6 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 014 | 253758-2 | 1.00 | 1.22 | |
| Dado M10 Kp0800 | ||||
| 014 | 264028-4 | 1.00 | 1.22 | |
| Coperchio per pulsante Kp0800 | ||||
| 015 | 451324-1 | 6.00 | 7.32 | |
| Cuscinetto a sfere 6900llb | ||||
| 015 | 210057-5 | 3.60 | 4.39 | |
| Molla a Balia | ||||
| 016 | 232185-6 | 2.40 | 2.93 | |
| Anello di bloccaggio S-10 | ||||
| 016 | 257408-1 | 1.20 | 1.46 | |
| Dado quadrato M5 | ||||
| 017 | 264002-2 | 1.00 | 1.22 | |
| Piastra a camme Kp0800 | ||||
| 017 | 346110-2 | 1.00 | 1.22 | |
| Vite 4x16 A | ||||
| 018 | 911526-6 | 1.00 | 1.22 | |
| PRIGIONIERO | ||||
| 019 | 419702-1 | 2.40 | 2.93 | |
| Tappo portaspazzole | ||||
| 020 | 643550-8 | 1.20 | 1.46 | |
| Set Spazzola CB411 RT0702C | ||||
| 021 | 195010-1 | 4.80 | 5.86 | |
| TARGHETTA | ||||
| 021 | 863213-2 | 3.60 | 4.39 | |
| Custodia del motore | ||||
| 022 | 419694-4 | 28.60 | 34.89 | |
| Molla a Compressione 18 | ||||
| 022 | 231004-3 | 1.20 | 1.46 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 023 | 419703-9 | 2.40 | 2.93 | |
| Guarnizione in gomma | ||||
| 023 | 421007-7 | 2.40 | 2.93 | |
| Piastra di fondo anteriore Kp0800 | ||||
| 024 | 319010-9 | 13.20 | 16.10 | |
| Molla di compressione 3 | ||||
| 024 | 233408-5 | 1.00 | 1.22 | |
| Piastra di fondo Kp0800/Bkp180 A | ||||
| 025 | 319009-4 | 11.00 | 13.42 | |
| Interruttore Sw-131 | ||||
| 025 | 651922-3 | 11.00 | 13.42 | |
| Condensatore 0,1uf | ||||
| 026 | 645105-5 | 3.60 | 4.39 | |
| Molla di trazione 7 | ||||
| 026 | 231698-4 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 027 | 231433-0 | 1.00 | 1.22 | |
| Piede Kp0800 | ||||
| 027 | 451392-4 | 1.00 | 1.22 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 028 | 265B67-9 | 1.00 | 1.22 | |
| Campo Kp0800 | ||||
| 029 | 593718-5 | 14.30 | 17.45 | |
| Pulsante di blocco Kp0810/C | ||||
| 029 | 419704-7 | 2.40 | 2.93 | |
| Molla del statore | ||||
| 029A | 654100-4 | 2.40 | 2.93 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 029B | 654501-6 | 0.83 | 1.01 | |
| Molla del statore | ||||
| 029C10 | 654100-4 | 2.40 | 2.93 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 029C20 | 654501-6 | 0.83 | 1.01 | |
| Set di maniglie | ||||
| 030 | 188215-0 | 16.50 | 20.13 | |
| Piastra di riempimento Kp0800 | ||||
| 030 | 451327-5 | 1.00 | 1.22 | |
| Vite a taglio Pt4x60 | ||||
| 031 | 266052-3 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 031 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 032 | 265A48-7 | 1.00 | 1.22 | |
| Anello di isolamento | ||||
| 032 | 681652-2 | 1.00 | 1.22 | |
| Cuscinetto a sfera 607llb | ||||
| 033 | 211021-9 | 4.80 | 5.86 | |
| Staffa di serraggio | ||||
| 033 | 687124-5 | 1.00 | 1.22 | |
| Indotto Kp0800 | ||||
| 034 | 515793-1 | 22.00 | 26.84 | |
| Passacavo 10-85 | ||||
| 034 | 682504-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 035 | 695123-3 | 22.00 | 26.84 | |
| Girante 46 | ||||
| 035 | 240052-1 | 3.60 | 4.39 | |
| Set di maniglie | ||||
| 036 | 188215-0 | 16.50 | 20.13 | |
| Cuscinetto a sfere 6000ddw | ||||
| 036 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 036 | 210315-9 | 6.00 | 7.32 | |
| CAMPO | ||||
| 037 | 525748-8 | 40.70 | 49.65 | |
| Supporto Laterale | ||||
| 037 | 140201-9 | 12.10 | 14.76 | |
| Spillo in Gomma 4 | ||||
| 037A | 263002-9 | 1.00 | 1.22 | |
| Connessione del motore | ||||
| 037A | 654069-2 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 037C10 | 263002-9 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 038 | 419701-3 | 2.40 | 2.93 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 038 | 265B67-9 | 1.00 | 1.22 | |
| Disco cinghia V 4-20l Kp0800 | ||||
| 039 | 222163-4 | 2.40 | 2.93 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 039 | 266095-5 | 1.20 | 1.46 | |
| Cinghia a V 4-241 | ||||
| 040 | 225071-8 | 8.40 | 10.25 | |
| Trasportatore di trucioli | ||||
| 040 | 419710-2 | 3.60 | 4.39 | |
| Stop per canale di trucioli | ||||
| 041 | 125353-7 | 7.20 | 8.78 | |
| Coperchio protettivo Kp0800 | ||||
| 041 | 451326-7 | 2.40 | 2.93 | |
| Anello di isolamento Kp0810 | ||||
| 042 | 681659-8 | 1.20 | 1.46 | |
| Vite 4x16 A | ||||
| 042 | 911526-6 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 043 | 210043-6 | 2.40 | 2.93 | |
| Disco cinghia V 4-37l Kp0800 | ||||
| 043 | 222164-2 | 2.40 | 2.93 | |
| Indotto Kp0810 | ||||
| 044 | 513684-0 | 48.40 | 59.05 | |
| Cuscinetto a sfere 6000ddw | ||||
| 044 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 044 | 210315-9 | 6.00 | 7.32 | |
| Rullo scalpello | ||||
| 045 | 161061-6 | 26.40 | 32.21 | |
| Ventola 62 Kp0810/C | ||||
| 045 | 240079-1 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6200dw | ||||
| 046 | 211087-9 | 8.40 | 10.25 | |
| Cuscinetto a sfere 608ZZ | ||||
| 046 | 210223-4 | 2.40 | 2.93 | |
| Cuscinetto a sfere 608Zz A | ||||
| 046 | 210046-0 | 1.20 | 1.46 | |
| Scudo del cuscinetto Kp0810/C | ||||
| 047 | 158149-1 | 14.30 | 17.45 | |
| HM WISSELBEITELS 82MM | ||||
| 047 | D-07945 | 8.00 | 9.76 | |
| Puleggia cinghia a V 4-20l | ||||
| 048 | 222125-2 | 6.00 | 7.32 | |
| WISSELBEITELHOUDER 82MM | ||||
| 048 | A-86175 | 3.00 | 3.66 | |
| Cinghia a V 4-241 | ||||
| 049 | 225071-8 | 8.40 | 10.25 | |
| Piastra di regolazione | ||||
| 049 | 347027-2 | 4.56 | 5.56 | |
| Coperchio per cinghia Kp0810 | ||||
| 050 | 419698-6 | 6.00 | 7.32 | |
| Vite M4x5 | ||||
| 050 | 265132-2 | 1.00 | 1.22 | |
| Set di morsetti per scalpello | ||||
| 051 | 187679-5 | 10.80 | 13.18 | |
| Vite 4X18 | ||||
| 051 | 911133-5 | 1.00 | 1.22 | |
| Puleggia cinghia a V 4-37 | ||||
| 052 | 222126-0 | 7.20 | 8.78 | |
| Bullone a flangia M6x17 | ||||
| 052 | 251609-3 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 053 | 265A48-7 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6200llb | ||||
| 054 | 211066-7 | 4.80 | 5.86 | |
| Vite 4x8 | ||||
| 055 | 251291-8 | 1.00 | 1.22 | |
| Rullo scalpello | ||||
| 056 | 158156-4 | 60.50 | 73.81 | |
| HM WISSELBEITELS 82MM | ||||
| 057 | D-07945 | 8.00 | 9.76 | |
| WISSELBEITELHOUDER 82MM | ||||
| 058 | A-86175 | 3.00 | 3.66 | |
| Piastra di regolazione | ||||
| 059 | 347027-2 | 4.56 | 5.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 060 | 251246-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 345001-4 | |||
| Bullone a flangia M6x17 | ||||
| 062 | 251609-3 | 1.00 | 1.22 | |
| Molla di trazione 7 | ||||
| 063 | 231698-4 | 1.00 | 1.22 | |
| Piede | ||||
| 064 | 419706-3 | 1.20 | 1.46 | |
| Piastra Della Suola | ||||
| 065 | 318098-6 | 47.30 | 57.71 | |
| Vite di rubinetto 4x18 | ||||
| 066 | 265A48-7 | 1.00 | 1.22 | |
| Suola anteriore | ||||
| 067 | 158360-5 | 48.40 | 59.05 | |
| Vite autoformante M4x12mm Ck | ||||
| 068 | 266026-4 | 1.00 | 1.22 | |
| Molla a Balia | ||||
| 069 | 232232-3 | 1.20 | 1.46 | |
| Rondella di bloccaggio 5 | ||||
| 070 | 267012-8 | 1.00 | 1.22 | |
