Qui troverai tutte le parti e i disegni disponibili di “Makita JV103D”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

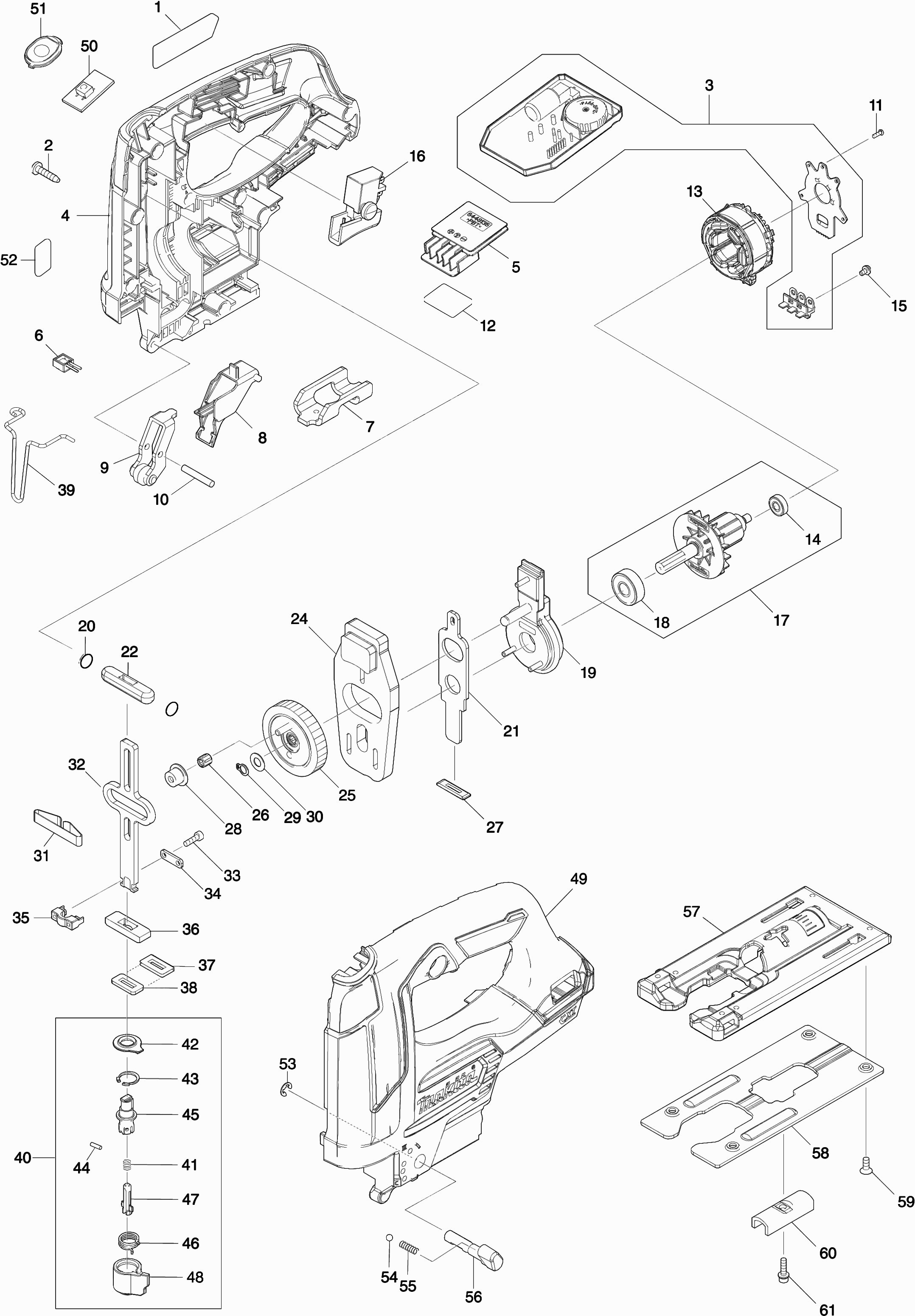

Disegni tecnici di Makita JV103D
Elenco parti di Makita JV103D
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Targa Jv103D | ||||
| 001 | 853P72-8 | 3.60 | 4.39 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 002 | 265B67-9 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 003 | 620907-0 | 124.30 | 151.65 | |
| Set Carter del Motore | ||||
| 004 | 183H18-5 | 14.30 | 17.45 | |
| Unità di connessione | ||||
| 005 | 644813-5 | 2.40 | 2.93 | |
| Circuito di luce | ||||
| 006 | 620713-3 | 6.00 | 7.32 | |
| Supporto | ||||
| 007 | 347251-7 | 2.40 | 2.93 | |
| Guida ruota di supporto | ||||
| 008 | 457866-3 | 1.00 | 1.22 | |
| Ruota di supporto completa | ||||
| 009 | 144629-3 | 8.40 | 10.25 | |
| Penna 4 | ||||
| 010 | 256206-0 | 1.20 | 1.46 | |
| Parker Ck 2x6mm | ||||
| 011 | 266490-9 | 1.00 | 1.22 | |
| Etichetta del numero di serie Jv103D | ||||
| 012 | 853P79-4 | 2.40 | 2.93 | |
| Indotto | ||||
| 013 | 629281-3 | 9.60 | 11.71 | |
| Cuscinetto a sfere 695zz | ||||
| 014 | 211157-4 | 2.40 | 2.93 | |
| Vite a testa cruciforme M3X6 | ||||
| 015 | 652069-6 | 1.00 | 1.22 | |
| Interruttore | ||||
| 016 | 650251-1 | 8.40 | 10.25 | |
| Indotto Completa Jv102D | ||||
| 017 | 519452-9 | 17.60 | 21.47 | |
| Cuscinetto a sfere 608ddw | ||||
| 018 | 210005-4 | 4.80 | 5.86 | |
| Cuscinetto JV0600 A | ||||
| 019 | 144820-3 | 10.80 | 13.18 | |
| Anello O 5 | ||||
| 020 | 213038-8 | 1.00 | 1.22 | |
| Piastra di pressione ISC 240 completa | ||||
| 021 | 347249-4 | 1.20 | 1.46 | |
| Guida per sega | ||||
| 022 | 313082-6 | 1.20 | 1.46 | |
| Blocco di peso | ||||
| 024 | 310812-6 | 8.40 | 10.25 | |
| Ingranaggio Completo | ||||
| 025 | 144630-8 | 17.60 | 21.47 | |
| CUSCINETTO A RULLINI | ||||
| 026 | 212965-6 | 1.20 | 1.46 | |
| Sigillo antipolvere | ||||
| 027 | 416703-0 | 1.00 | 1.22 | |
| Manicotto del collare 7mm | ||||
| 028 | 257804-3 | 2.40 | 2.93 | |
| Anello di bloccaggio S-6 | ||||
| 029 | 961002-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 030 | 253715-0 | 1.20 | 1.46 | |
| Molla a Balia | ||||
| 031 | 232183-0 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 032 | 347250-9 | 2.40 | 2.93 | |
| Bullone Allen M3x10 | ||||
| 033 | 266177-3 | 1.00 | 1.22 | |
| STRISCIA | ||||
| 034 | 347247-8 | 1.00 | 1.22 | |
| Morsetto per lama | ||||
| 035 | 310811-8 | 3.60 | 4.39 | |
| Guida per sega | ||||
| 036 | 313086-8 | 1.20 | 1.46 | |
| Piastra di bloccaggio | ||||
| 037 | 344686-3 | 1.00 | 1.22 | |
| Guarnizione in gomma spugna | ||||
| 038 | 423307-1 | 1.00 | 1.22 | |
| Molla di Protezione | ||||
| 039 | 323748-0 | 1.20 | 1.46 | |
| Guida lama completa Jv102D | ||||
| 040 | 135941-2 | 26.40 | 32.21 | |
| Molla di compressione 4 | ||||
| 041 | 233314-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 424437-1 | |||
| Anello di bloccaggio R-13 | ||||
| 043 | 962063-3 | 1.00 | 1.22 | |
| Spillo 2mm | ||||
| 044 | 256528-8 | 1.00 | 1.22 | |
| Guida per lama | ||||
| 045 | 310810-0 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 046 | 233591-8 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 047 | 310485-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 048 | 452850-3 | |||
| Set Carter del Motore | ||||
| 049 | 183H18-5 | 14.30 | 17.45 | |
| Interruttore | ||||
| 050 | 620715-9 | 4.80 | 5.86 | |
| PANELLO D'INTERRUPTORE | ||||
| 051 | 142303-7 | 4.80 | 5.86 | |
| Anello ferma E-4 | ||||
| 053 | 961011-9 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 054 | 216008-6 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 055 | 231314-8 | 1.00 | 1.22 | |
| Leva di arresto | ||||
| 056 | 271441-9 | 1.99 | 2.43 | |
| Leva di arresto | ||||
| 056A | 271441-9 | 1.99 | 2.43 | |
| LEVA DI BLOCCAGGIO 19 JV103D A | ||||
| 056B | 271486-7 | 2.40 | 2.93 | |
| Piede di sega | ||||
| 057 | 319620-2 | 7.20 | 8.78 | |
| Guida crosshd. MFK 700/B | ||||
| 058 | 345441-6 | 2.40 | 2.93 | |
| Vite svasata 4x8 | ||||
| 059 | 912107-9 | 1.00 | 1.22 | |
| Piastra di bloccaggio per la suola | ||||
| 060 | 344685-5 | 1.20 | 1.46 | |
| Bullone esagonale 4x16 | ||||
| 061 | 922128-3 | 1.00 | 1.22 | |
