Qui troverai tutte le parti e i disegni disponibili di “Makita JS3200”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

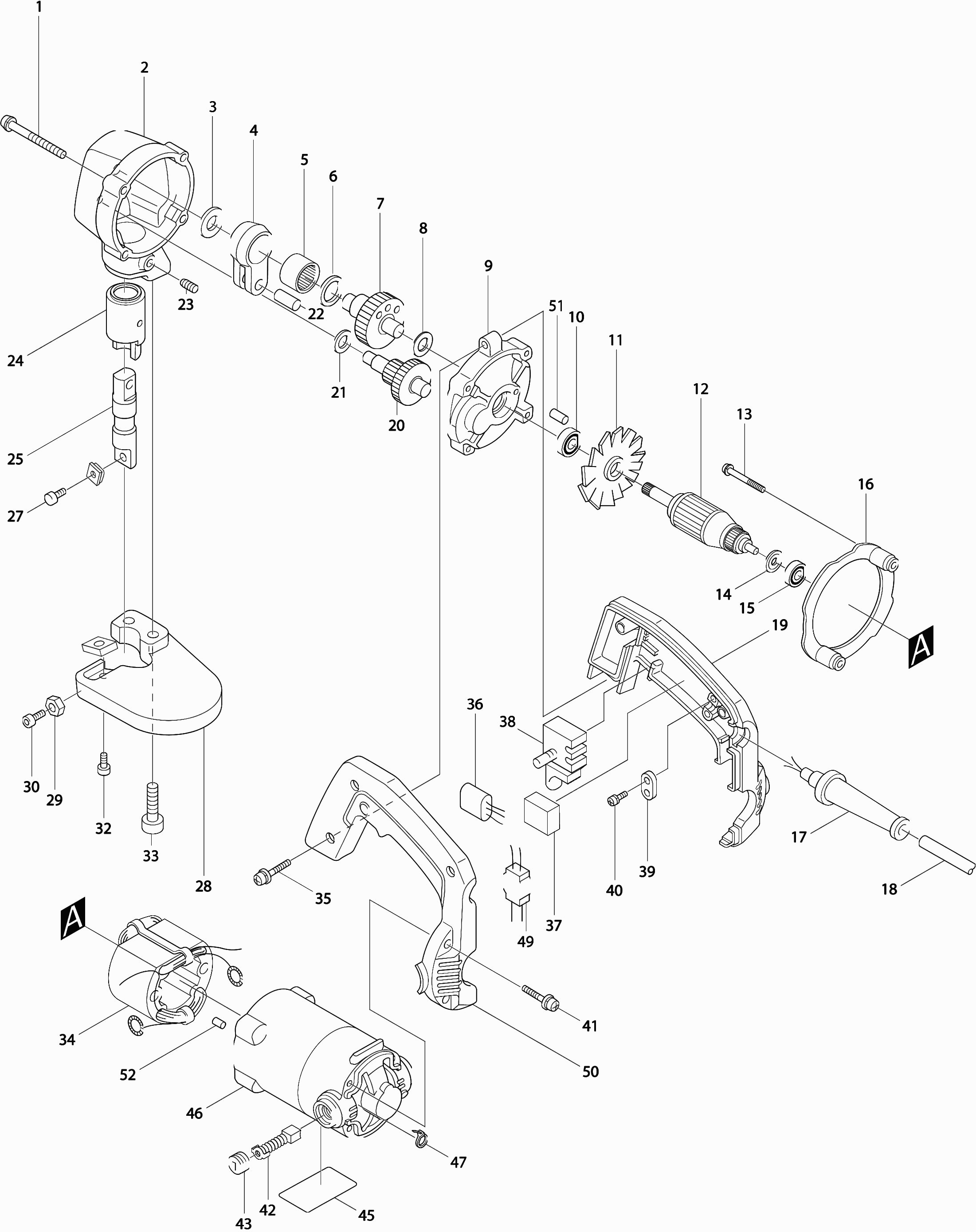

Disegni tecnici di Makita JS3200
Elenco parti di Makita JS3200
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 5X45 * | ||||
| 001 | 911266-6 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 002 | 157640-6 | 54.30 | 66.25 | |
| Rondella 12 | ||||
| 003 | 253759-0 | 0.83 | 1.01 | |
| ASTA CONICA | ||||
| 004 | 331166-8 | 18.06 | 22.03 | |
| Cuscinetto a rullini 1816 | ||||
| 005 | 212252-3 | 7.22 | 8.81 | |
| Rondella 18 | ||||
| 006 | 253198-4 | 0.83 | 1.01 | |
| Albero Motore | ||||
| 007 | 153141-2 | 44.96 | 54.85 | |
| Rondella 10 | ||||
| 008 | 253758-2 | 0.83 | 1.01 | |
| Piastra di supporto KA-UG | ||||
| 009 | 156833-2 | 30.70 | 37.45 | |
| Cuscinetto a sfere 608llb | ||||
| 010 | 210043-6 | 1.67 | 2.04 | |
| Ventola 70 | ||||
| 011 | 241517-6 | 11.34 | 13.83 | |
| Indotto | ||||
| 012 | 512758-4 | 59.21 | 72.24 | |
| Vite 5X60 * | ||||
| 013 | 911681-4 | 0.83 | 1.01 | |
| Anello di isolamento | ||||
| 014 | 681613-2 | 0.83 | 1.01 | |
| Cuscinetto a sfere 608llb | ||||
| 015 | 210043-6 | 1.67 | 2.04 | |
| Piastra Intermedia | ||||
| 016 | 411876-4 | 4.44 | 5.42 | |
| Passacavo 10-85 | ||||
| 017 | 682504-0 | 1.67 | 2.04 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 018 | 665383-1 | 10.50 | 12.81 | |
| Maniglia comp | ||||
| 019 | 181441-0 | 15.40 | 18.79 | |
| Ingranaggio 18-46 | ||||
| 020 | 226058-3 | 28.02 | 34.18 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 021 | 253215-0 | 0.83 | 1.01 | |
| Penna 8 | ||||
| 022 | 256118-7 | 1.39 | 1.70 | |
| Vite M6x14mm | ||||
| 023 | 913322-8 | 0.89 | 1.09 | |
| Tubo di guida | ||||
| 024 | 321405-4 | 22.09 | 26.95 | |
| Porta Lama | ||||
| 025 | 321404-6 | 24.16 | 29.48 | |
| Vite esagonale 5x14 | ||||
| 027 | 922216-6 | 0.83 | 1.01 | |
| Tampone per piedi | ||||
| 028 | 331165-0 | 87.32 | 106.53 | |
| Dado Esagonale M5 | ||||
| 029 | 931202-6 | 0.83 | 1.01 | |
| Vite a brugola 5X20 | ||||
| 030 | 922232-8 | 0.98 | 1.20 | |
| Vite esagonale 5x14 | ||||
| 032 | 922216-6 | 0.83 | 1.01 | |
| Bullone a brugola M8x30 | ||||
| 033 | 922452-4 | 0.83 | 1.01 | |
| CAMPO | ||||
| 034 | 528703-9 | 35.09 | 42.81 | |
| Vite 5x25 | ||||
| 035 | 911241-2 | 0.83 | 1.01 | |
| Gomma spugna | ||||
| 037 | 685700-9 | 0.83 | 1.01 | |
| Interruttore | ||||
| 038 | 651225-5 | 10.50 | 12.81 | |
| Vite 3.5X7 | ||||
| 038A | 652008-6 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 039 | 687001-1 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 040 | 911131-9 | 0.83 | 1.01 | |
| Vite 5x25 | ||||
| 041 | 911241-2 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 194974-6 | |||
| Tappo portaspazzole | ||||
| 043 | 643600-9 | 0.98 | 1.20 | |
| Custodia del motore | ||||
| 046 | 156734-4 | 30.69 | 37.44 | |
| Fascia del tubo | ||||
| 047 | 687010-0 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 051 | 263002-9 | 0.83 | 1.01 | |
| Spillo in Gomma 4 | ||||
| 052 | 263002-9 | 0.83 | 1.01 | |
| Piccola molla dello statore Cb-7 | ||||
| 053 | 654019-7 | 0.83 | 1.01 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 054 | 654502-4 | 0.83 | 1.01 | |
| Set di lame per cesoie | ||||
| 400 | 792287-5 | 40.00 | 48.80 | |
