Qui troverai tutte le parti e i disegni disponibili di “Makita JR3070CT”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

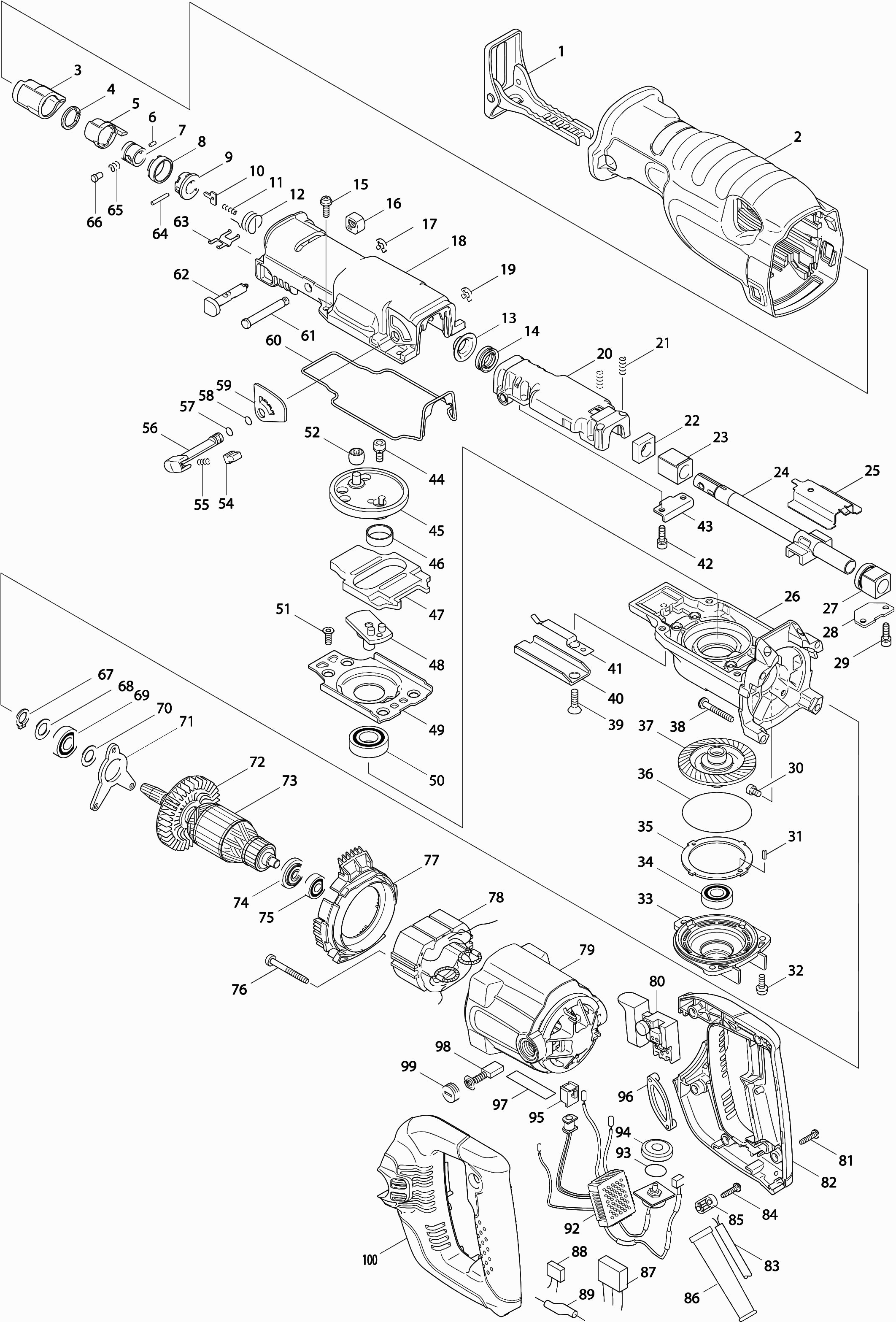

Disegni tecnici di Makita JR3070CT
Elenco parti di Makita JR3070CT
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Base sega JR3070T A | ||||
| 001 | 163451-9 | 8.00 | 9.76 | |
| Piede di sega | ||||
| 001 | 165406-0 | 7.00 | 8.54 | |
| Manicotto di Protezione | ||||
| 002 | 421904-7 | 16.50 | 20.13 | |
| CAPPUCCIO PROTETTIVO | ||||
| 003 | 424147-0 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 003-1A | 424147-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003A | 421894-4 | |||
| Anello di sicurezza 18 P | ||||
| 004 | 257952-8 | 2.00 | 2.44 | |
| Anello di sicurezza 18 P | ||||
| 004-1A | 257952-8 | 2.00 | 2.44 | |
| Anello di bloccaggio 18A | ||||
| 004-2 | 257430-8 | 1.00 | 1.22 | |
| Anello di blocco S-18 | ||||
| 004A | 961078-7 | 1.20 | 1.46 | |
| Bussola di controllo | ||||
| 005 | 310285-3 | 7.20 | 8.78 | |
| Bussola di controllo | ||||
| 005-2A | 310285-3 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 005A | 310160-3 | |||
| Spinotto 3 | ||||
| 006 | 268094-3 | 2.40 | 2.93 | |
| Boccola di guida Bjr181 A | ||||
| 007 | 327043-0 | 1.20 | 1.46 | |
| Boccola di guida Bjr181 A | ||||
| 007-1A | 327043-0 | 1.20 | 1.46 | |
| Boccola di guida Bjr181 A | ||||
| 007-2 | 327043-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007A | 331639-1 | |||
| Guida manicotto di sterzo | ||||
| 008 | 417791-0 | 2.40 | 2.93 | |
| MANICOTTO ESATRICO | ||||
| 009 | 418311-3 | 1.20 | 1.46 | |
| Piastra di pressione ISC 240 completa | ||||
| 010 | 345214-7 | 1.20 | 1.46 | |
| Molla di pressione 2 | ||||
| 011 | 233025-1 | 1.00 | 1.22 | |
| Molla di torsione 17 | ||||
| 012 | 231687-9 | 1.00 | 1.22 | |
| Disco Collare | ||||
| 013 | 257742-9 | 1.00 | 1.22 | |
| Anello X 14 | ||||
| 014 | 213174-0 | 3.60 | 4.39 | |
| Vite 5X16 JR3051T A | ||||
| 015 | 265C32-4 | 1.00 | 1.22 | |
| Cappuccio | ||||
| 016 | 418806-6 | 1.00 | 1.22 | |
| STOPRING E-6 A | ||||
| 017 | 961012-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 018 | 154551-6 | |||
| STOPRING E-6 A | ||||
| 019 | 961012-7 | 1.00 | 1.22 | |
| Porta sega | ||||
| 020 | 154502-9 | 16.50 | 20.13 | |
| Molla di compressione 5 | ||||
| 021 | 233038-2 | 1.00 | 1.22 | |
| Piastra di gomma | ||||
| 022 | 423343-7 | 1.00 | 1.22 | |
| Cuscinetto di Scorrimento 14a | ||||
| 023 | 214170-1 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 024-1A | 154804-3 | |||
| Lama del sega Jr3060T | ||||
| 024A | 168410-8 | 16.50 | 20.13 | |
| Set di seghe assemblato 3060/70 A | ||||
| 024B | 127400-0 | 83.60 | 101.99 | |
| ASSE DI SEGA + MORSETTO CMPL (TIPO INBUS) | ||||
| 024C | 195413-9 | 34.10 | 41.60 | |
| Piastra scorrevole Jr3060T | ||||
| 025 | 345487-2 | 1.20 | 1.46 | |
| Custodia del ingranaggio | ||||
| 026 | 317842-8 | 17.60 | 21.47 | |
| Boccola di scorrimento | ||||
| 027 | 154547-7 | 9.60 | 11.71 | |
| Boccola di scorrimento | ||||
| 027A | 154547-7 | 9.60 | 11.71 | |
| Piastra di scorrimento A/B | ||||
| 028 | 345486-4 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 029 | 265C32-4 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 029-1A | 265C32-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 029A | 266086-6 | |||
| Bullone esagonale M5x8 Jr3060T | ||||
| 030 | 265530-0 | 1.00 | 1.22 | |
| Spinotto elastico 3-8 | ||||
| 031 | 951051-5 | 1.00 | 1.22 | |
| Spinotto elastico 3-8 | ||||
| 031A | 951051-5 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 032 | 265C32-4 | 1.00 | 1.22 | |
| Alloggiamento del cuscinetto | ||||
| 033 | 317844-4 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6001llb | ||||
| 034 | 211101-1 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034-1 | 210340-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 345488-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 035A | 345488-0 | |||
| Anello O 62 Jr3060T | ||||
| 036 | 213726-7 | 1.00 | 1.22 | |
| Fruizione | ||||
| 037 | 143569-2 | 48.40 | 59.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037A | 154549-3 | |||
| Fruizione | ||||
| 037B | 143569-2 | 48.40 | 59.05 | |
| Vite 5x35 | ||||
| 038 | 266373-3 | 0.83 | 1.01 | |
| Vite 5x35 | ||||
| 038-1A | 266373-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038A | 266012-5 | |||
| Bullone a testa esagonale M6x16 | ||||
| 039 | 265165-7 | 1.00 | 1.22 | |
| Bullone a testa esagonale M6x16 | ||||
| 039-1A | 265165-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 039A | 265149-5 | |||
| Guida piede sega | ||||
| 040 | 345479-1 | 1.20 | 1.46 | |
| Molla a lamina B | ||||
| 041 | 232222-6 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 042 | 265C32-4 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 042-1A | 265C32-4 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 042A | 266086-6 | |||
| Piastra di scorrimento A/B | ||||
| 043 | 345486-4 | 1.00 | 1.22 | |
| Vite esagonale M6x14mm | ||||
| 044 | 265531-8 | 1.00 | 1.22 | |
| Piastra dell'albero a gomiti | ||||
| 045 | 154545-1 | 26.40 | 32.21 | |
| Piastra dell'albero a gomiti | ||||
| 045A | 154545-1 | 26.40 | 32.21 | |
| Rondella 21 | ||||
| 046 | 257265-7 | 2.40 | 2.93 | |
| Contrappeso | ||||
| 047 | 313121-2 | 9.60 | 11.71 | |
| Base dell'albero a gomiti | ||||
| 048 | 154546-9 | 14.30 | 17.45 | |
| Piastra di guida | ||||
| 049 | 345489-8 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6003ddw | ||||
| 050 | 210301-0 | 6.00 | 7.32 | |
| KOGELLAGER 6003LLB A | ||||
| 050-1 | 210339-5 | 6.00 | 7.32 | |
| Vite in metallo M5x14 | ||||
| 051 | 265148-7 | 1.00 | 1.22 | |
| Cuscinetto a rullini (incl 53) 710 | ||||
| 052 | 212957-5 | 11.00 | 13.42 | |
| Pulsante di blocco | ||||
| 054 | 418991-5 | 1.20 | 1.46 | |
| Molla di compressione 5 | ||||
| 055 | 231309-1 | 1.00 | 1.22 | |
| Leva | ||||
| 056 | 272247-8 | 4.80 | 5.86 | |
| Anello O 5 | ||||
| 057 | 213021-5 | 1.00 | 1.22 | |
| Anello O 5 | ||||
| 058 | 213021-5 | 1.00 | 1.22 | |
| Piastra C | ||||
| 059 | 413095-8 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 060 | 421899-4 | 1.20 | 1.46 | |
| Penna nuova | ||||
| 061 | 268012-1 | 4.80 | 5.86 | |
| Manopola di regolazione | ||||
| 062 | 162236-0 | 4.80 | 5.86 | |
| Molla a lamina A | ||||
| 063 | 232221-8 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 064 | 256158-5 | 1.20 | 1.46 | |
| Molla a Compressione 6 | ||||
| 065 | 233345-3 | 1.00 | 1.22 | |
| Spina a collare 5 | ||||
| 066 | 256492-3 | 1.20 | 1.46 | |
| Rondella di bloccaggio S-12 | ||||
| 067 | 961052-5 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 068 | 253744-3 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6001dw | ||||
| 069 | 211131-2 | 9.60 | 11.71 | |
| Cuscinetto a sfera 6001Ddw A | ||||
| 069-1 | 210163-6 | 1.20 | 1.46 | |
| Rondella 12 | ||||
| 070 | 253744-3 | 1.00 | 1.22 | |
| Blocco del cuscinetto A | ||||
| 071 | 285719-4 | 2.40 | 2.93 | |
| Ventola 70 | ||||
| 072 | 241863-7 | 8.40 | 10.25 | |
| Indotto | ||||
| 073 | 513603-6 | 36.30 | 44.29 | |
| Anello di isolamento | ||||
| 074 | 681650-6 | 6.00 | 7.32 | |
| Cuscinetto a sfere 608Zz A | ||||
| 075 | 210046-0 | 1.20 | 1.46 | |
| Vite in metallo M5x45mm | ||||
| 076 | 266037-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 076-1A | 266466-6 | |||
| PARKER 5X45MM * | ||||
| 076A | 266056-5 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 077 | 418817-1 | 2.40 | 2.93 | |
| CAMPO | ||||
| 078 | 525718-7 | 26.40 | 32.21 | |
| Molla dello statore Cb5 | ||||
| 078 | 654020-2 | 1.20 | 1.46 | |
| Molla dello statore Cb5 | ||||
| 078A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 078B | 654502-4 | 1.00 | 1.22 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 078C20 | 654501-6 | 0.83 | 1.01 | |
| Bussola filettata M1902 | ||||
| 078C21 | 654485-8 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 079 | 154498-4 | 11.00 | 13.42 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 079A | 644501-4 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 079C10 | 643708-9 | |||
| Interruttore | ||||
| 080 | 650222-8 | 14.30 | 17.45 | |
| Interruttore | ||||
| 080-1A | 650222-8 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 080A | 650219-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 080B | 650255-3 | |||
| Vite di rubinetto 4x18 | ||||
| 081 | 265A48-7 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 082-1 | 183933-5 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082B | 183A45-0 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 083 | 695123-3 | 22.00 | 26.84 | |
| Vite di rubinetto 4x18 | ||||
| 084 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 085 | 687124-5 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 085-1A | 687124-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 085A | 687052-4 | |||
| Passacavo 10 | ||||
| 086 | 682573-1 | 2.40 | 2.93 | |
| CONDENSATORE | ||||
| 087 | 645253-0 | 4.80 | 5.86 | |
| Condensatore 0,47uf | ||||
| 088 | 645006-7 | 2.40 | 2.93 | |
| CONDENSATORE | ||||
| 089 | 646049-2 | 6.00 | 7.32 | |
| Circuito di controllo della velocità | ||||
| 092 | 631651-4 | 48.40 | 59.05 | |
| Anello O 17 | ||||
| 093 | 213261-5 | 2.40 | 2.93 | |
| PULSANTE | ||||
| 094 | 418905-4 | 3.60 | 4.39 | |
| MANICOTTO FILETTATO | ||||
| 095 | 418518-1 | 1.20 | 1.46 | |
| Fascia di gomma | ||||
| 096 | 421448-7 | 2.40 | 2.93 | |
| TARGHETTA | ||||
| 097 | 861231-4 | 3.60 | 4.39 | |
| KOOLBORSTEL SET CB-303 A | ||||
| 098 | 194996-6 | 6.00 | 7.32 | |
| Cappuccio porta spazzola di carbone | ||||
| 099 | 643515-0 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 100 | 183933-5 | 13.20 | 16.10 | |
| Maniglia TSC 55 | ||||
| 100-1 | 183933-5 | 13.20 | 16.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100B | 183A45-0 | |||
| Set di seghe assemblato 3060/70 A | ||||
| 101 | 127400-0 | 83.60 | 101.99 | |
| Set di seghe assemblato 3060/70 A | ||||
| 101-1 | 127400-0 | 83.60 | 101.99 | |
| Set di seghe assemblato 3060/70 A | ||||
| 101A | 127400-0 | 83.60 | 101.99 | |
