Qui troverai tutte le parti e i disegni disponibili di “Makita JR3020”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

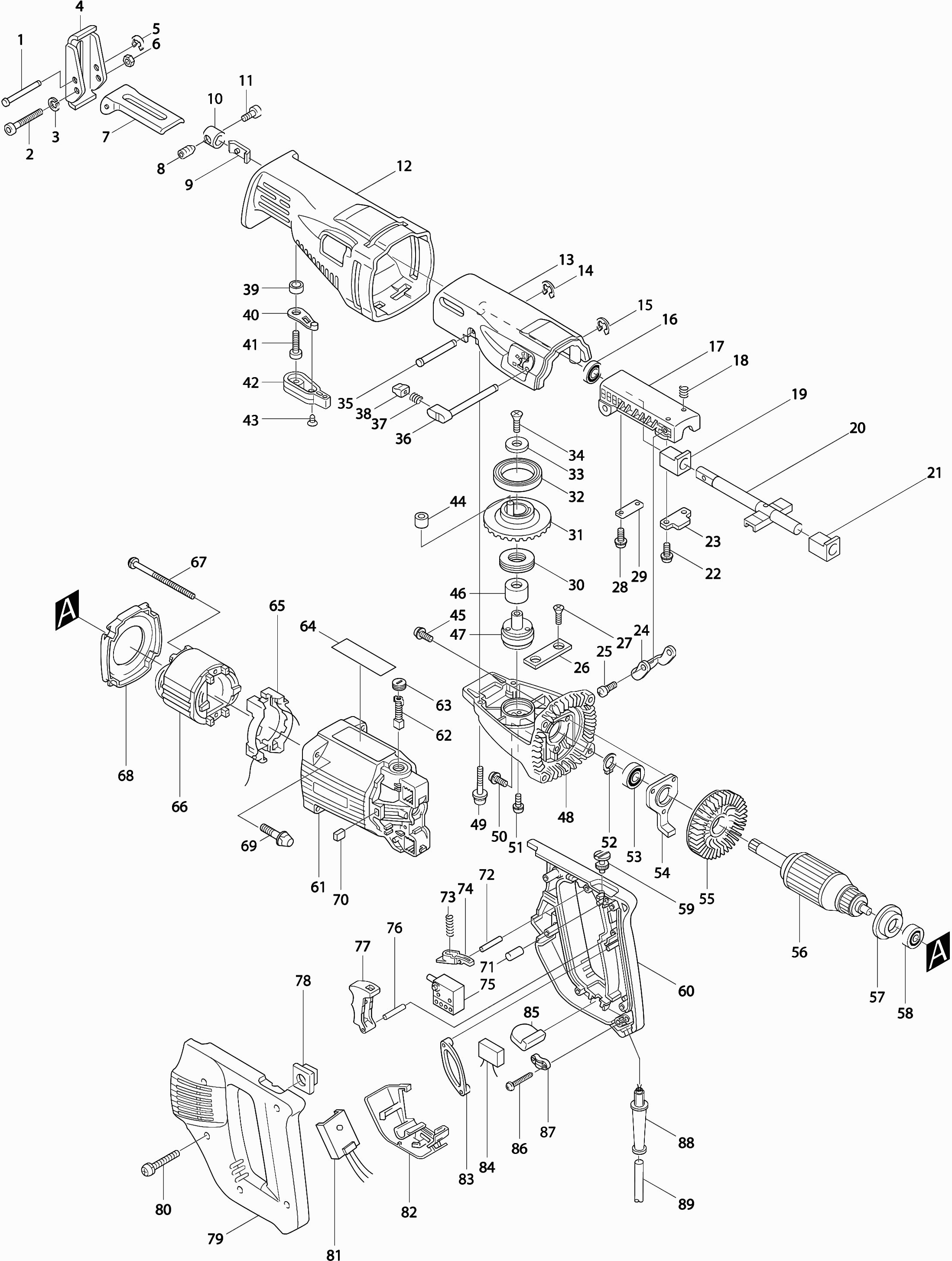

Disegni tecnici di Makita JR3020
Elenco parti di Makita JR3020
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Spina di bloccaggio 4 | ||||
| 001 | 256654-3 | 2.40 | 2.93 | |
| Bullone Allen M5x45 | ||||
| 002 | 266242-8 | 3.60 | 4.39 | |
| Rondella a molla 5MM DLS211 | ||||
| 003 | 253427-5 | 1.00 | 1.22 | |
| Piede di sega | ||||
| 004 | 344095-6 | 3.60 | 4.39 | |
| Anello di arresto E-3 | ||||
| 005 | 961017-7 | 1.00 | 1.22 | |
| Dado di blocco esagonale 5x8 | ||||
| 006 | 252103-8 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 344096-4 | |||
| Vite 8x9 | ||||
| 008 | 265836-6 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 009 | 232165-2 | |||
| Morsetto per sega | ||||
| 010 | 313075-3 | 2.40 | 2.93 | |
| Bullone a brugola M5x15 | ||||
| 011 | 266090-5 | 1.20 | 1.46 | |
| Manicotto di Protezione | ||||
| 012 | 421451-8 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 013 | 159614-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 013A | 423233-4 | |||
| Anello di arresto E-6 A | ||||
| 014 | 961012-7 | 1.00 | 1.22 | |
| Anello di arresto E-6 A | ||||
| 015 | 961012-7 | 1.00 | 1.22 | |
| Guarnizione antipolvere 12,7 Jr3020 | ||||
| 016 | 213171-6 | 4.80 | 5.86 | |
| Portasalda Jr3020 Alu A | ||||
| 017 | 316765-7 | 19.80 | 24.16 | |
| Molla di compressione 4 | ||||
| 018 | 231342-3 | 1.20 | 1.46 | |
| Cuscinetto di scorrimento 12.7 | ||||
| 019 | 214167-0 | 2.40 | 2.93 | |
| Nuova lama di sega | ||||
| 020 | 168281-3 | 45.10 | 55.02 | |
| Cuscinetto di scorrimento 12.7 | ||||
| 021 | 214167-0 | 2.40 | 2.93 | |
| Vite 5X16 JR3051T A | ||||
| 022 | 265C32-4 | 1.00 | 1.22 | |
| Piastra B | ||||
| 023 | 343980-0 | 2.40 | 2.93 | |
| Leva | ||||
| 024 | 343983-4 | 6.00 | 7.32 | |
| Vite a croce M5 | ||||
| 025 | 265011-4 | 1.20 | 1.46 | |
| Piastra C | ||||
| 026 | 343981-8 | 2.40 | 2.93 | |
| Bullone esagonale 5x12 | ||||
| 027 | 251969-3 | 1.00 | 1.22 | |
| Vite 5X16 JR3051T A | ||||
| 028 | 265C32-4 | 1.00 | 1.22 | |
| Piastra di bloccaggio albero | ||||
| 029 | 341462-6 | 2.40 | 2.93 | |
| Cuscinetto a rullini a pressione 2035 | ||||
| 030 | 212308-2 | 10.80 | 13.18 | |
| INGRANAGGIO | ||||
| 031 | 153218-3 | 147.40 | 179.83 | |
| Spina 7 | ||||
| 031A | 256197-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6808 | ||||
| 032 | 211519-6 | 18.70 | 22.81 | |
| Rondella 6 | ||||
| 033 | 253816-4 | 3.60 | 4.39 | |
| Bullone esagonale 5x12 | ||||
| 034 | 251969-3 | 1.00 | 1.22 | |
| Penna nuova | ||||
| 035 | 268012-1 | 4.80 | 5.86 | |
| Spina di regolazione Jr3020 * | ||||
| 036 | 272228-2 | 10.80 | 13.18 | |
| Molla di compressione 5 | ||||
| 037 | 231309-1 | 1.00 | 1.22 | |
| Perno di blocco | ||||
| 038 | 415173-0 | 2.40 | 2.93 | |
| Rondella 8 | ||||
| 039 | 257106-7 | 1.20 | 1.46 | |
| Piastra di leva | ||||
| 040 | 343982-6 | 2.40 | 2.93 | |
| Bullone esagonale 8x20 | ||||
| 041 | 921432-7 | 1.00 | 1.22 | |
| Nuova maniglia di regolazione | ||||
| 042 | 272235-5 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 043 | 922201-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 044 | 212038-5 | |||
| Vite 5x8 | ||||
| 045 | 911601-8 | 1.00 | 1.22 | |
| Cuscinetto a rullini 1216 | ||||
| 046 | 212115-3 | 8.40 | 10.25 | |
| Albero del ingranaggio | ||||
| 047 | 321263-8 | 16.50 | 20.13 | |
| Custodia del ingranaggio | ||||
| 048 | 316464-1 | 26.40 | 32.21 | |
| Vite 5x25 | ||||
| 049 | 911243-8 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 050 | 911621-2 | 1.00 | 1.22 | |
| Vite 5x12 | ||||
| 051 | 911213-7 | 1.00 | 1.22 | |
| Rondella di bloccaggio S-12 | ||||
| 052 | 961052-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6001dw | ||||
| 053 | 211131-2 | 9.60 | 11.71 | |
| Blocco del cuscinetto Jr3020 * | ||||
| 054 | 285675-8 | 4.80 | 5.86 | |
| Ventola 70 | ||||
| 055 | 241863-7 | 8.40 | 10.25 | |
| Indotto | ||||
| 056 | 516168-7 | 63.80 | 77.84 | |
| Anello di isolamento | ||||
| 057 | 681625-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608ddw | ||||
| 058 | 210005-4 | 4.80 | 5.86 | |
| Pulsante di regolazione della velocità | ||||
| 059 | 415174-8 | 2.71 | 3.31 | |
| Nuovo Set di Manici Jr3020 * | ||||
| 060 | 182806-9 | 17.60 | 21.47 | |
| Custodia del motore | ||||
| 061 | 159840-4 | 34.10 | 41.60 | |
| Set di spazzole di carbone Cb-253 | ||||
| 062 | 194547-5 | 3.96 | 4.83 | |
| Set di spazzole di carbone CB-253 A | ||||
| 062 | 194994-0 | 3.96 | 4.83 | |
| Cappuccio porta spazzola di carbone | ||||
| 063 | 643515-0 | 1.00 | 1.22 | |
| Campo | ||||
| 065 | 632461-2 | 6.00 | 7.32 | |
| Molla dello statore Cb5 | ||||
| 065A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 065B | 654502-4 | 1.00 | 1.22 | |
| CAMPO | ||||
| 066 | 634168-6 | 23.10 | 28.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 067 | 911686-4 | |||
| Piastra intermedia Jr3020 * | ||||
| 068 | 415157-8 | 3.60 | 4.39 | |
| Vite 5x30 | ||||
| 069 | 911253-5 | 1.00 | 1.22 | |
| Blocco di Gomma B Jr3020 * | ||||
| 070 | 421447-9 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 071 | 263002-9 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 072 | 256221-4 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 073 | 233024-3 | 1.00 | 1.22 | |
| Pulsante di blocco Jr3020 * | ||||
| 074 | 415160-9 | 2.40 | 2.93 | |
| Interruttore Sw-115 | ||||
| 075 | 651921-5 | 41.80 | 51.00 | |
| Penna 3 | ||||
| 076 | 256221-4 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 077 | 415158-6 | 3.60 | 4.39 | |
| Blocco di gomma A | ||||
| 078 | 421446-1 | 1.20 | 1.46 | |
| Vite 4x30 | ||||
| 080 | 911158-9 | 1.00 | 1.22 | |
| Regolatore di tensione | ||||
| 081 | 631149-1 | 28.60 | 34.89 | |
| Custodia per regolatore Jr3020 * | ||||
| 082 | 415156-0 | 4.80 | 5.86 | |
| Fascia di gomma | ||||
| 083 | 421448-7 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 084 | 645209-3 | |||
| Lamina di Gomma Jr3020 * | ||||
| 085 | 421452-6 | 2.40 | 2.93 | |
| Vite di rubinetto 4x18 | ||||
| 086 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 087 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 8-85 | ||||
| 088 | 682502-4 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 089 | 695123-3 | 22.00 | 26.84 | |
