Qui troverai tutte le parti e i disegni disponibili di “Makita JR3000V”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

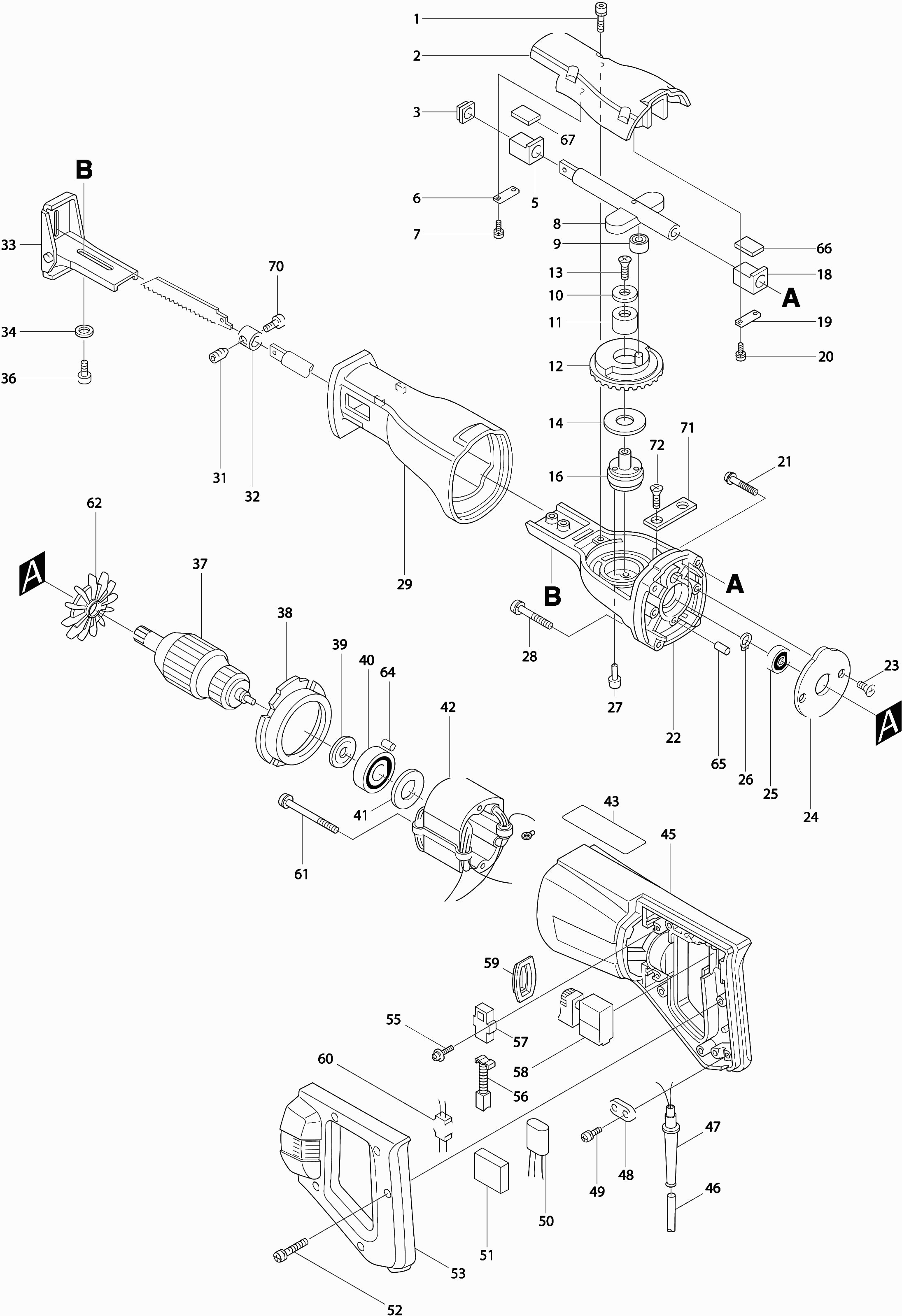

Disegni tecnici di Makita JR3000V
Elenco parti di Makita JR3000V
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 5x25 | ||||
| 001 | 911241-2 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 002 | 315084-8 | 19.80 | 24.16 | |
| Sigillo | ||||
| 003 | 155896-5 | 2.40 | 2.93 | |
| Cuscinetto di scorrimento 12.7 | ||||
| 005 | 214167-0 | 2.40 | 2.93 | |
| Piastra di bloccaggio albero | ||||
| 006 | 341462-6 | 2.40 | 2.93 | |
| Vite 5X16 JR3051T A | ||||
| 007 | 265C32-4 | 1.00 | 1.22 | |
| Stantuffo | ||||
| 008 | 163392-9 | 28.60 | 34.89 | |
| Cuscinetto a rullini 708 | ||||
| 009 | 212959-1 | 3.60 | 4.39 | |
| Rondella 6 | ||||
| 010 | 253816-4 | 3.60 | 4.39 | |
| Cuscinetto a rullini 1216 | ||||
| 011 | 212115-3 | 8.40 | 10.25 | |
| INGRANAGGIO | ||||
| 012 | 133244-8 | 67.10 | 81.86 | |
| Bullone esagonale 5x12 | ||||
| 013 | 251969-3 | 1.00 | 1.22 | |
| Rondella 18 | ||||
| 014 | 253805-9 | 3.60 | 4.39 | |
| Albero del ingranaggio | ||||
| 016 | 321263-8 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 017 | 421162-5 | |||
| Cuscinetto di scorrimento 12.7 | ||||
| 018 | 214167-0 | 2.40 | 2.93 | |
| Piastra di bloccaggio albero | ||||
| 019 | 341462-6 | 2.40 | 2.93 | |
| Vite 5X16 JR3051T A | ||||
| 020 | 265C32-4 | 1.00 | 1.22 | |
| Vite 5x30 | ||||
| 021 | 911251-9 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 022 | 159718-1 | 35.20 | 42.94 | |
| Vite a svasatura M4x14 | ||||
| 023 | 251295-0 | 1.00 | 1.22 | |
| Blocco cuscinetto 54 | ||||
| 024 | 285650-4 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6200llb | ||||
| 025 | 211066-7 | 4.80 | 5.86 | |
| Anello di bloccaggio S-10 | ||||
| 026 | 257408-1 | 1.20 | 1.46 | |
| Vite 5x12 | ||||
| 027 | 911215-3 | 1.00 | 1.22 | |
| Vite 5x35 | ||||
| 028 | 911256-9 | 1.00 | 1.22 | |
| Manicotto di Protezione | ||||
| 029 | 421326-1 | 16.50 | 20.13 | |
| Vite 8x9 | ||||
| 031 | 265836-6 | 2.40 | 2.93 | |
| Morsetto per sega | ||||
| 032 | 313075-3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 033 | 163258-3 | |||
| Rondella 5mm DSP601 A | ||||
| 034 | 253414-4 | 1.00 | 1.22 | |
| Vite esagonale 5x14 | ||||
| 036 | 922216-6 | 1.00 | 1.22 | |
| Indotto | ||||
| 037 | 516063-1 | 81.40 | 99.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 411612-8 | |||
| Anello di isolamento | ||||
| 039 | 681613-2 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 040 | 210043-6 | 2.40 | 2.93 | |
| Rondella 14 | ||||
| 041 | 253192-6 | 1.00 | 1.22 | |
| CAMPO | ||||
| 042 | 599022-0 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 159482-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 045A | 854810-5 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 046 | 695123-3 | 22.00 | 26.84 | |
| Passacavo 10-85 | ||||
| 047 | 682504-0 | 2.40 | 2.93 | |
| Staffa di serraggio | ||||
| 048 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 048 | 687124-5 | 1.00 | 1.22 | |
| Vite 4X18 | ||||
| 049 | 911133-5 | 1.00 | 1.22 | |
| CONDENSATORE | ||||
| 050 | 645173-8 | 8.40 | 10.25 | |
| Gomma spugna Hm1810 | ||||
| 051 | 685718-0 | 1.00 | 1.22 | |
| Vite 4x28 | ||||
| 052 | 911151-3 | 1.00 | 1.22 | |
| Coperchio della Maniglia | ||||
| 053 | 410068-2 | 8.40 | 10.25 | |
| Vite 4x14 | ||||
| 055 | 911123-8 | 1.00 | 1.22 | |
| Set di spazzole di carbone Cb-55 | ||||
| 056 | 181026-2 | 6.00 | 7.32 | |
| Portaspazzole di Carbone | ||||
| 057 | 643551-6 | 1.20 | 1.46 | |
| Interruttore Sw-121 | ||||
| 058 | 651256-4 | 28.60 | 34.89 | |
| INTERRUTTORE 110V JR3000V * | ||||
| 058A | 651255-6 | 22.00 | 26.84 | |
| Coperchio antipolvere per interruttore | ||||
| 059 | 411852-8 | 1.20 | 1.46 | |
| Filtro di interferenza | ||||
| 060 | 646358-9 | 2.40 | 2.93 | |
| Vite 5x55 | ||||
| 061 | 911276-3 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 062 | 241631-8 | |||
| Bullone a brugola M5x15 | ||||
| 063 | 266090-5 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 064 | 263014-2 | 1.00 | 1.22 | |
| Spillo in Gomma 4 | ||||
| 065 | 263002-9 | 1.00 | 1.22 | |
| Piastra 12x16 | ||||
| 066 | 443070-0 | 1.20 | 1.46 | |
| Piastra 12x16 | ||||
| 067 | 443070-0 | 1.20 | 1.46 | |
| Bullone a brugola M5x15 | ||||
| 070 | 266090-5 | 1.20 | 1.46 | |
