Qui troverai tutte le parti e i disegni disponibili di “Makita JR103D”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

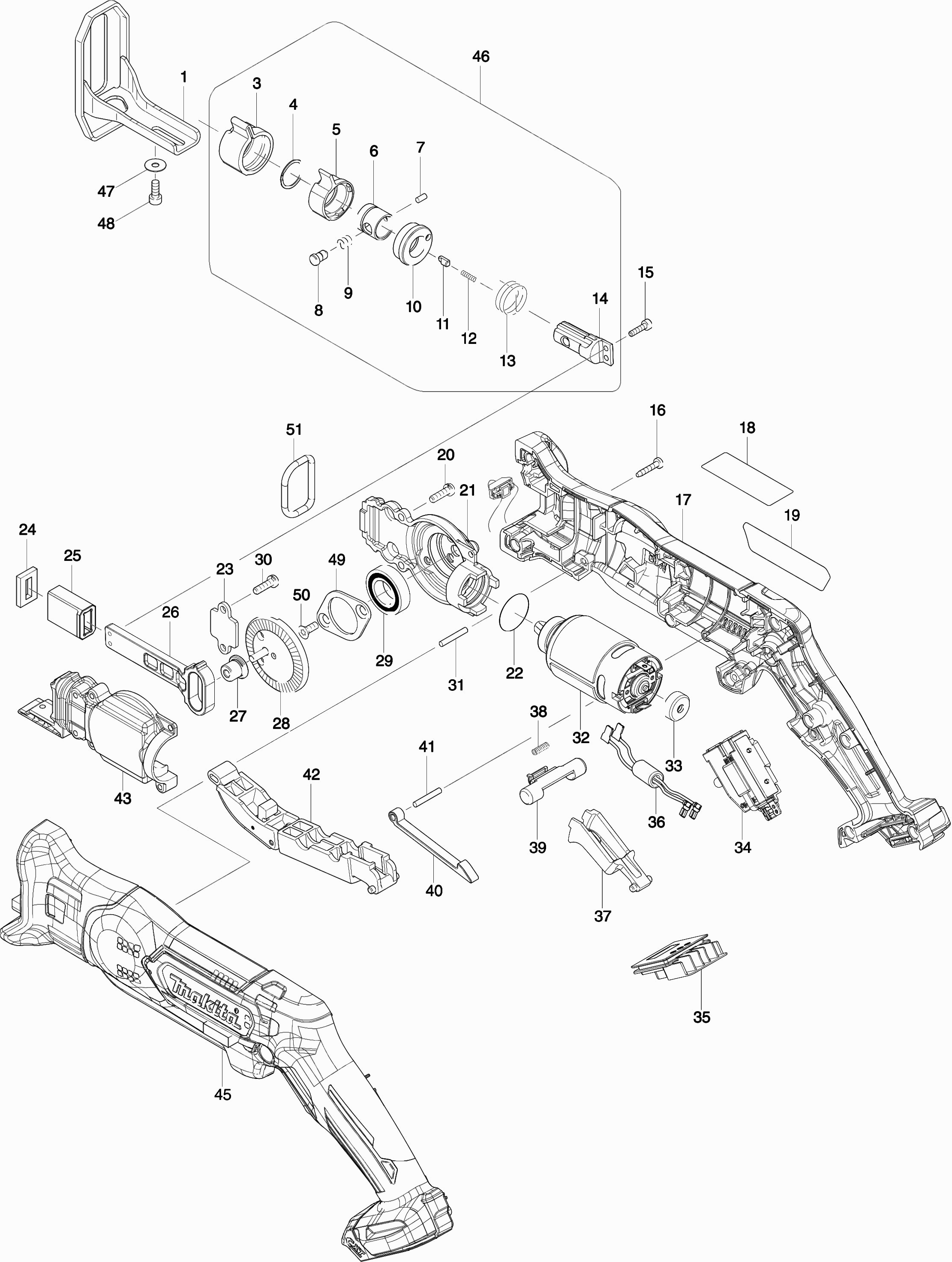

Disegni tecnici di Makita JR103D
Elenco parti di Makita JR103D
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piede di sega | ||||
| 001 | 165740-8 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 424466-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 257981-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 310496-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 331963-2 | |||
| Spinotto 3 | ||||
| 007 | 268094-3 | 2.40 | 2.93 | |
| Spina a collare 5 | ||||
| 008 | 256492-3 | 1.20 | 1.46 | |
| Molla a Compressione 6 | ||||
| 009 | 233345-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 453071-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 310495-2 | |||
| Molla di pressione 2 | ||||
| 012 | 233025-1 | 1.00 | 1.22 | |
| Molla di torsione 17 JR3051 | ||||
| 013 | 233594-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 326113-2 | |||
| Vite esagonale M3x12mm | ||||
| 015 | 265910-0 | 1.20 | 1.46 | |
| VITE A ESAGONO INCASSATO M3X10MM JR100 | ||||
| 015-1 | 265D80-9 | 1.20 | 1.46 | |
| Vite autofilettante 3x16 | ||||
| 016 | 266130-9 | 1.00 | 1.22 | |
| Set Alloggiamento del Motore | ||||
| 017 | 183C31-3 | 14.30 | 17.45 | |
| Spillo in Gomma 4 | ||||
| 017A | 263002-9 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 019 | 851H90-2 | |||
| Vite filettata M4X14mm JR100/102D | ||||
| 020 | 266747-8 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 021 | 319060-4 | 8.40 | 10.25 | |
| Anello O 22 | ||||
| 022 | 213961-7 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 023 | 346525-3 | 1.00 | 1.22 | |
| Rondella protettiva | ||||
| 024 | 443185-3 | 1.00 | 1.22 | |
| Guida per sega | ||||
| 025 | 313220-0 | 2.40 | 2.93 | |
| BARRA TOMMY | ||||
| 026 | 313271-3 | 4.80 | 5.86 | |
| Boccola del cuscinetto 4mm | ||||
| 027 | 313270-5 | 2.40 | 2.93 | |
| Set di ingranaggi | ||||
| 028 | 142284-5 | 11.00 | 13.42 | |
| Set di ingranaggi | ||||
| 028A | 142284-5 | 11.00 | 13.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 028B | 1410R5-8 | |||
| Cuscinetto a sfera 6902Zz A | ||||
| 029 | 210153-9 | 1.20 | 1.46 | |
| CUSCINETTO A SFERE 6902ZZ 6413 | ||||
| 029-1 | 210294-1 | 1.20 | 1.46 | |
| Vite filettata M4X14mm JR100/102D | ||||
| 030 | 266747-8 | 1.00 | 1.22 | |
| Penna 3 | ||||
| 031 | 256158-5 | 1.20 | 1.46 | |
| MOTORE | ||||
| 032 | 629165-5 | 16.50 | 20.13 | |
| MOTORE | ||||
| 032A | 629165-5 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 032B | 629C94-0 | |||
| Anello di arresto | ||||
| 033 | 424467-2 | 1.00 | 1.22 | |
| Interruttore "L" | ||||
| 034 | 632F46-0 | 33.00 | 40.26 | |
| Circuito LED | ||||
| 034A | 620447-8 | 4.80 | 5.86 | |
| Unità di connessione | ||||
| 035 | 644813-5 | 2.40 | 2.93 | |
| Filtro di linea | ||||
| 036 | 632F66-4 | 3.60 | 4.39 | |
| Pulsante di commutazione "r" | ||||
| 037 | 453072-8 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 038 | 233438-6 | 1.00 | 1.22 | |
| Pulsante Blocco di Sicurezza | ||||
| 039 | 454661-2 | 2.40 | 2.93 | |
| Asta di collegamento | ||||
| 040 | 313219-5 | 2.40 | 2.93 | |
| Penna 3 | ||||
| 041 | 256158-5 | 1.20 | 1.46 | |
| Manico dell'interruttore 'f' | ||||
| 042 | 141128-6 | 4.80 | 5.86 | |
| Coperchio interno | ||||
| 043 | 319061-2 | 6.00 | 7.32 | |
| Set Alloggiamento del Motore | ||||
| 045 | 183C31-3 | 14.30 | 17.45 | |
| Spillo in Gomma 4 | ||||
| 045A | 263002-9 | 1.00 | 1.22 | |
| Set di seghe (incl. n. 3 a 14) | ||||
| 046 | 126201-3 | 23.10 | 28.18 | |
| Rondella 4 | ||||
| 047 | 253874-0 | 1.00 | 1.22 | |
| Bullone Allen M4x10 | ||||
| 048 | 922112-8 | 1.00 | 1.22 | |
| Blocco del cuscinetto | ||||
| 049 | 285738-0 | 1.20 | 1.46 | |
| Vite a croce 4x10 | ||||
| 050 | 265035-0 | 1.00 | 1.22 | |
| Anello di gomma 23 | ||||
| 051 | 424597-9 | 1.00 | 1.22 | |
