Qui troverai tutte le parti e i disegni disponibili di “Makita JR100D”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

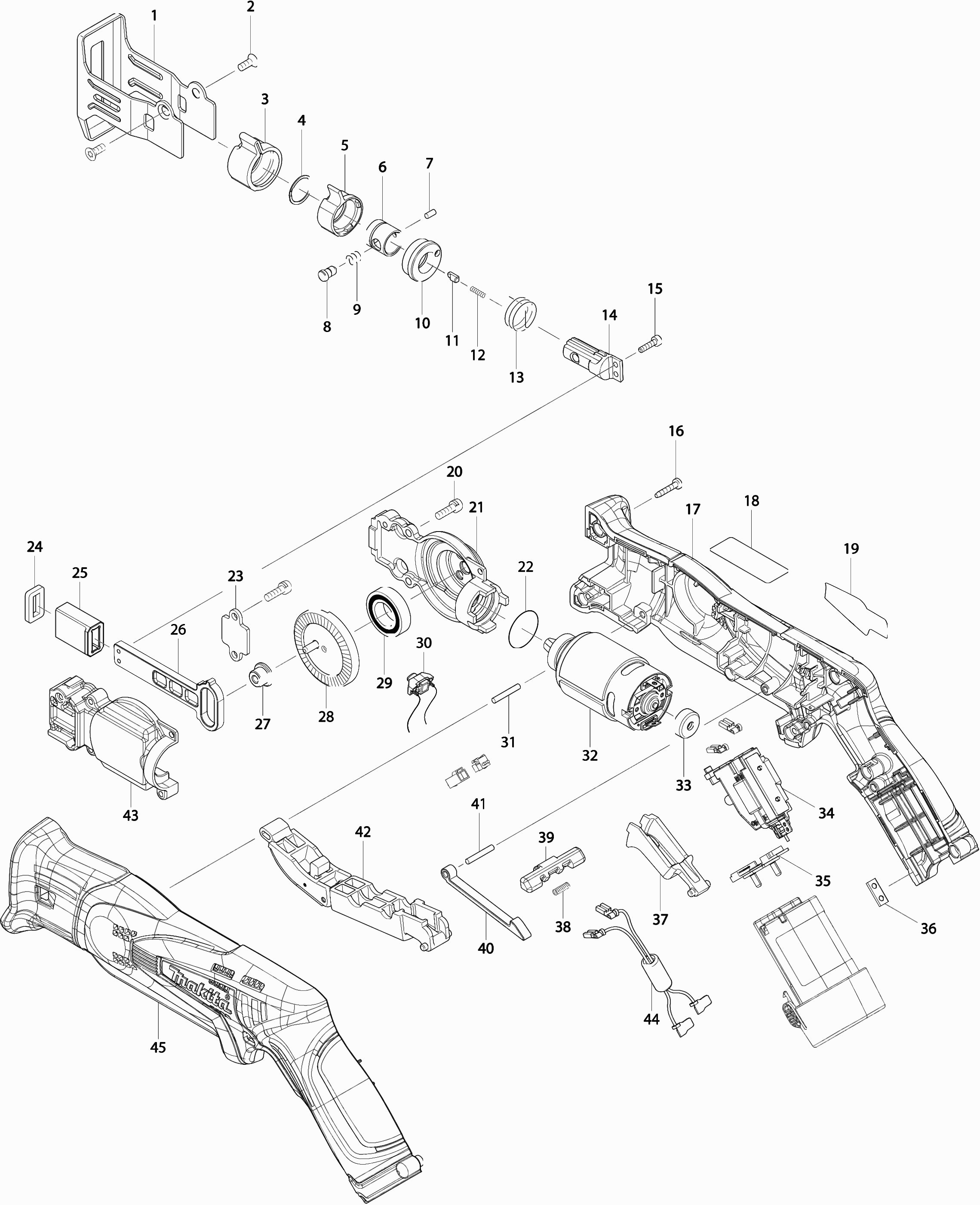

Disegni tecnici di Makita JR100D
Elenco parti di Makita JR100D
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piede di sega | ||||
| 001 | 346524-5 | 3.60 | 4.39 | |
| Vite a croce 4x10 | ||||
| 002 | 265035-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 424466-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 257981-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 005 | 310496-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 331963-2 | |||
| Spinotto 3 | ||||
| 007 | 268094-3 | 2.40 | 2.93 | |
| Spina a collare 5 | ||||
| 008 | 256492-3 | 1.20 | 1.46 | |
| Molla a Compressione 6 | ||||
| 009 | 233345-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 453071-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 310495-2 | |||
| Molla di pressione 2 | ||||
| 012 | 233025-1 | 1.00 | 1.22 | |
| Molla di torsione 17 JR3051 | ||||
| 013 | 233594-2 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 014 | 326113-2 | |||
| Set di seghe (incl. n. 3 a 14) | ||||
| 014A | 126201-3 | 23.10 | 28.18 | |
| Vite esagonale M3x12mm | ||||
| 015 | 265910-0 | 1.20 | 1.46 | |
| INBUSBOUT M3X10MM JR100 | ||||
| 015-1 | 265D80-9 | 1.20 | 1.46 | |
| Vite autofilettante 3x16 | ||||
| 016 | 266130-9 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 017 | 187270-9 | 13.20 | 16.10 | |
| TARGHETTA | ||||
| 019 | 896377-7 | 3.60 | 4.39 | |
| Vite filettata M4X14mm JR100/102D | ||||
| 020 | 266747-8 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 021 | 318805-7 | 8.40 | 10.25 | |
| Anello O 22 | ||||
| 022 | 213961-7 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 023 | 346525-3 | 1.00 | 1.22 | |
| Guarnizione in gomma | ||||
| 024 | 423424-7 | 1.00 | 1.22 | |
| Guida per sega | ||||
| 025 | 313220-0 | 2.40 | 2.93 | |
| Stantuffo | ||||
| 026 | 313221-8 | 3.60 | 4.39 | |
| Manicotto 4 | ||||
| 027 | 326112-4 | 1.20 | 1.46 | |
| INGRANAGGIO | ||||
| 028 | 141127-8 | 11.00 | 13.42 | |
| Cuscinetto a sfera 6902Zz A | ||||
| 029 | 210153-9 | 1.20 | 1.46 | |
| Circuito di luce | ||||
| 030 | 620028-8 | 7.20 | 8.78 | |
| Penna 3 | ||||
| 031 | 256158-5 | 1.20 | 1.46 | |
| Motore 10.8v | ||||
| 032 | 629914-0 | 14.30 | 17.45 | |
| Anello di arresto | ||||
| 033 | 424467-2 | 1.00 | 1.22 | |
| Interruttore | ||||
| 034 | 650666-2 | 30.80 | 37.58 | |
| Connessione motore | ||||
| 035 | 643830-2 | 1.20 | 1.46 | |
| Set di piastre di serraggio | ||||
| 036 | 345998-7 | 1.00 | 1.22 | |
| Pulsante di commutazione "r" | ||||
| 037 | 453072-8 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 038 | 233438-6 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 039 | 453070-2 | 1.20 | 1.46 | |
| Asta di collegamento | ||||
| 040 | 313219-5 | 2.40 | 2.93 | |
| Penna 3 | ||||
| 041 | 256158-5 | 1.20 | 1.46 | |
| Manico dell'interruttore 'f' | ||||
| 042 | 141128-6 | 4.80 | 5.86 | |
| Coperchio del Casing della Trasmissione | ||||
| 043 | 318806-5 | 7.20 | 8.78 | |
| Filtro di linea | ||||
| 044 | 638932-7 | 3.60 | 4.39 | |
| Connessione del motore | ||||
| 044 | 654069-2 | 1.00 | 1.22 | |
| Custodia del motore | ||||
| 045 | 187270-9 | 13.20 | 16.10 | |
