Qui troverai tutte le parti e i disegni disponibili di “Makita JN3201”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

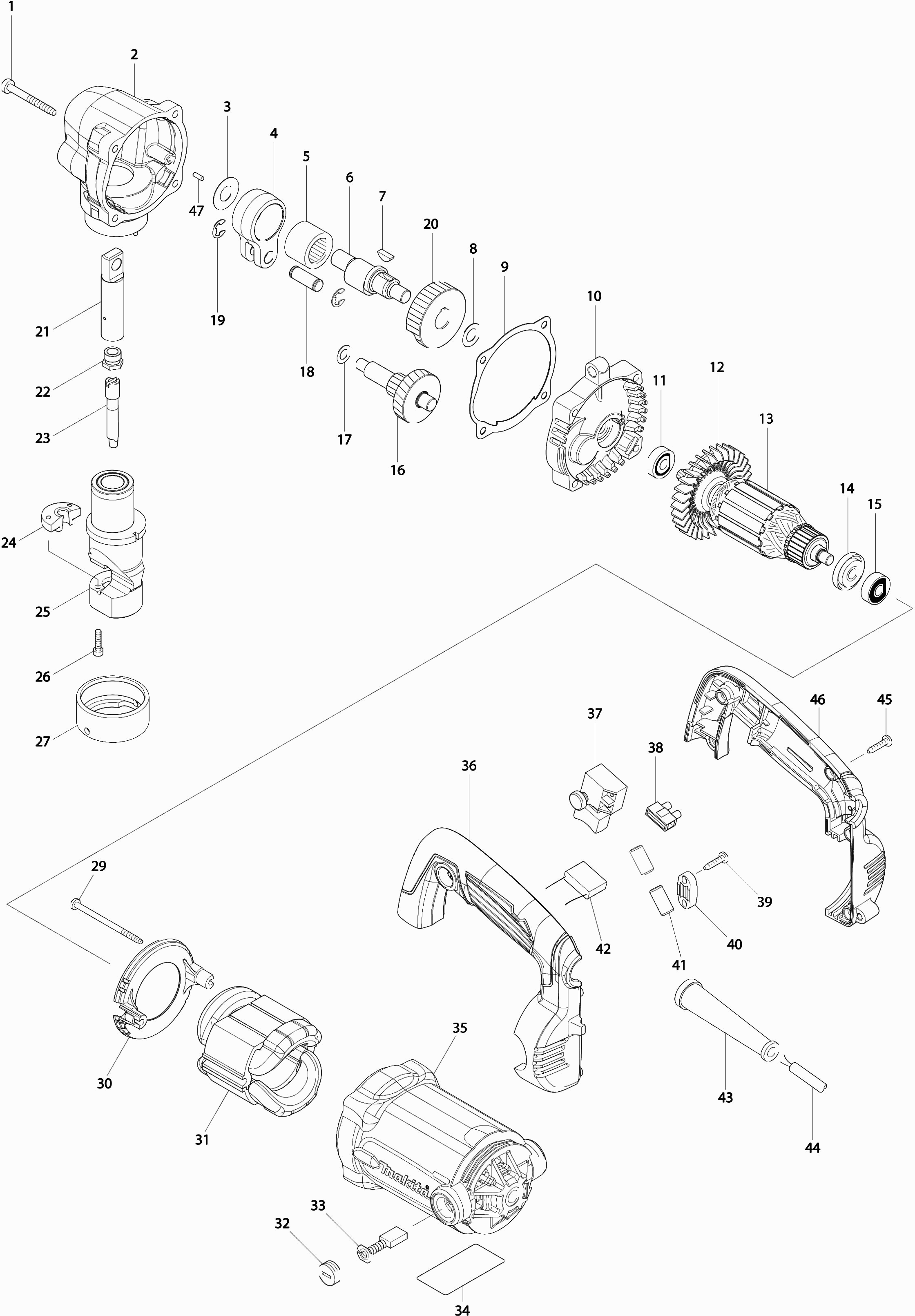

Disegni tecnici di Makita JN3201
Elenco parti di Makita JN3201
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite in metallo M5x45mm | ||||
| 001 | 266037-9 | 1.00 | 1.22 | |
| Custodia del ingranaggio | ||||
| 002 | 141797-3 | 69.30 | 84.55 | |
| Etichetta | ||||
| 002A | 800S41-8 | 2.40 | 2.93 | |
| Rondella 12 | ||||
| 003 | 253759-0 | 1.00 | 1.22 | |
| ASTA CONICA | ||||
| 004 | 331167-6 | 18.70 | 22.81 | |
| Cuscinetto a rullini 2020 | ||||
| 005 | 212306-6 | 13.20 | 16.10 | |
| Albero Motore | ||||
| 006 | 321408-8 | 42.90 | 52.34 | |
| Chiavetta elastica 4 | ||||
| 007 | 254001-2 | 1.00 | 1.22 | |
| Rondella 10 | ||||
| 008 | 253758-2 | 1.00 | 1.22 | |
| Guarnizione | ||||
| 009 | 442186-8 | 2.40 | 2.93 | |
| Coperchio interno | ||||
| 010 | 141796-5 | 26.40 | 32.21 | |
| Spillo in Gomma 4 | ||||
| 010A | 263002-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 011 | 210043-6 | 2.40 | 2.93 | |
| Ventola 70 | ||||
| 012 | 240094-5 | 2.40 | 2.93 | |
| Indotto | ||||
| 013 | 513859-1 | 59.40 | 72.47 | |
| Anello di isolamento | ||||
| 014 | 681644-1 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 015 | 210046-0 | 1.20 | 1.46 | |
| Ingranaggio 15-46 | ||||
| 016 | 226060-6 | 27.50 | 33.55 | |
| Rondella 8 x 14 x 1mm | ||||
| 017 | 253835-0 | 1.00 | 1.22 | |
| Spina 9 | ||||
| 018 | 321418-5 | 2.40 | 2.93 | |
| Anello di arresto E-7 | ||||
| 019 | 961013-5 | 1.00 | 1.22 | |
| Ingranaggio 44 | ||||
| 020 | 221880-3 | 17.60 | 21.47 | |
| Porta timbro | ||||
| 021 | 152486-5 | 30.80 | 37.58 | |
| VITE C M4X35 | ||||
| 022 | 321406-2 | 3.60 | 4.39 | |
| Morire | ||||
| 023 | 792728-1 | 23.00 | 28.06 | |
| Stampo inferiore | ||||
| 024 | 792292-2 | 23.00 | 28.06 | |
| Porta matrice | ||||
| 025 | 152176-0 | 169.40 | 206.67 | |
| Bullone esagonale 4x16 | ||||
| 026 | 922127-5 | 1.00 | 1.22 | |
| Dado di bloccaggio della matrice | ||||
| 027 | 321415-1 | 23.10 | 28.18 | |
| Vite autofilettante 4x65mm | ||||
| 029 | 266340-8 | 1.00 | 1.22 | |
| Piastra distanziatrice | ||||
| 030 | 454140-0 | 2.40 | 2.93 | |
| CAMPO | ||||
| 031 | 525869-6 | 36.30 | 44.29 | |
| Molla dello statore Cb5 | ||||
| 031A | 654020-2 | 1.20 | 1.46 | |
| Bussola di serraggio per statorv. 1,25mm | ||||
| 031B | 654501-6 | 0.83 | 1.01 | |
| Cappuccio porta spazzola di carbone | ||||
| 032 | 643515-0 | 1.00 | 1.22 | |
| Set di spazzole di carbone CB-303 | ||||
| 033 | 194996-6 | 6.00 | 7.32 | |
| TARGHETTA | ||||
| 034 | 814C94-5 | 3.60 | 4.39 | |
| Custodia del motore | ||||
| 035 | 158278-0 | 13.20 | 16.10 | |
| Portaspazzole in carbonio 5X11 A | ||||
| 035A | 644501-4 | 2.40 | 2.93 | |
| Set di maniglie | ||||
| 036 | 187532-5 | 16.50 | 20.13 | |
| Interruttore | ||||
| 037 | 650230-9 | 9.60 | 11.71 | |
| Morsetto Bo4553-Bo4554 A | ||||
| 038 | 654475-1 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 039 | 265B67-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 040 | 687124-5 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| 041 | 688172-7 | 1.20 | 1.46 | |
| Condensatore 0,22uF | ||||
| 042 | 645190-8 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 043 | 682505-8 | |||
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 044 | 695123-3 | 22.00 | 26.84 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 045 | 265B67-9 | 1.00 | 1.22 | |
| Set di maniglie | ||||
| 046 | 187532-5 | 16.50 | 20.13 | |
| Penna 3 | ||||
| 047 | 256255-7 | 1.00 | 1.22 | |
