Qui troverai tutte le parti e i disegni disponibili di “Makita JN1601”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

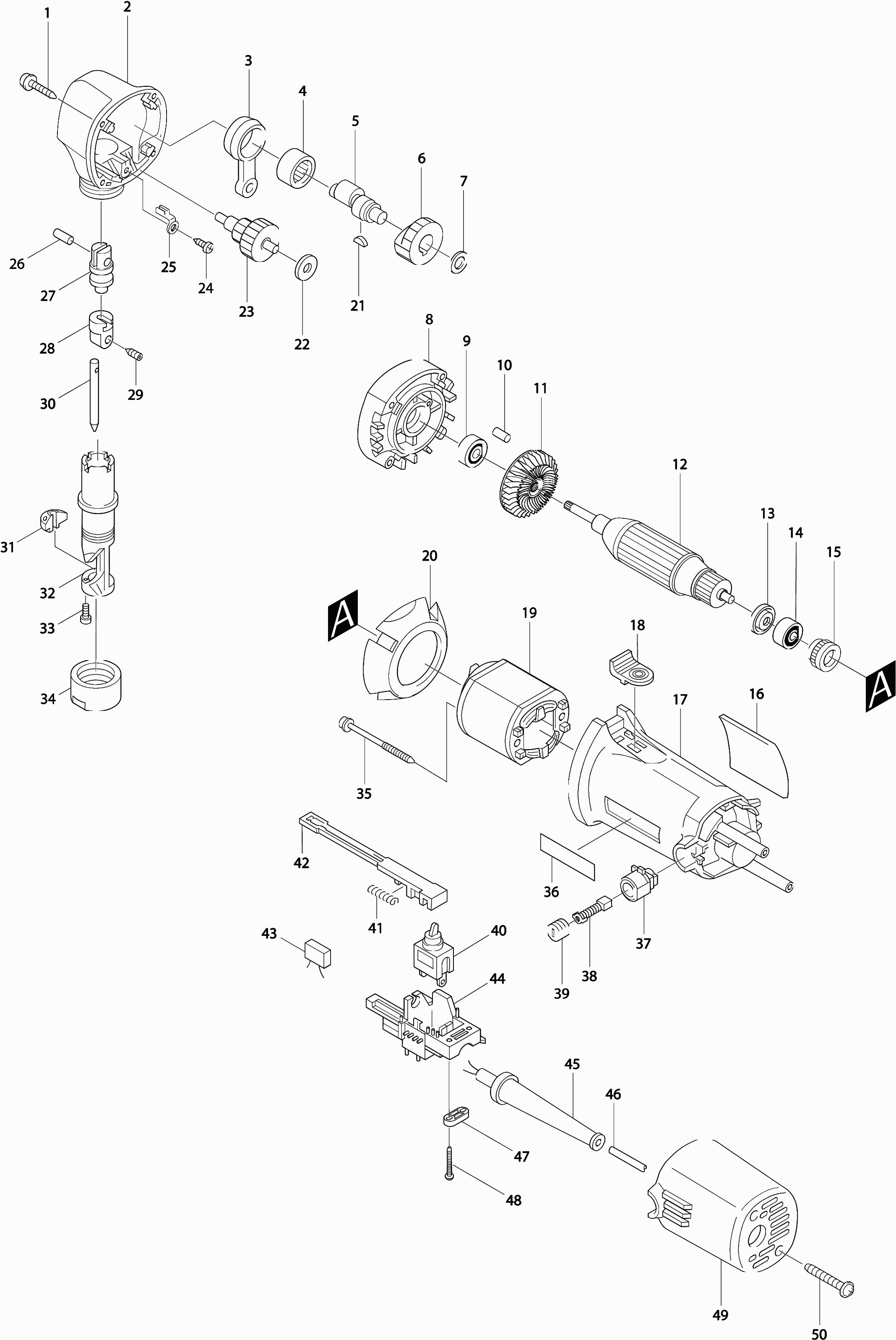

Disegni tecnici di Makita JN1601
Elenco parti di Makita JN1601
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4x35 | ||||
| 001 | 266351-3 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 002 | 159757-1 | |||
| ASTA CONICA | ||||
| 003 | 331438-1 | 16.50 | 20.13 | |
| Cuscinetto a rullini 1612 | ||||
| 004 | 212222-2 | 8.40 | 10.25 | |
| Albero Motore | ||||
| 005 | 322704-7 | 17.60 | 21.47 | |
| Ingranaggio 34 | ||||
| 006 | 226286-0 | 14.30 | 17.45 | |
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 007 | 253215-0 | 1.00 | 1.22 | |
| Coperchio interno | ||||
| 008 | 159758-9 | 42.90 | 52.34 | |
| Spinotto elastico 3-8 | ||||
| 008A | 951051-5 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608llb | ||||
| 009 | 210043-6 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 010 | 263002-9 | 1.00 | 1.22 | |
| Girante 54 | ||||
| 011 | 240039-3 | 3.60 | 4.39 | |
| Indotto | ||||
| 012 | 517513-9 | 59.40 | 72.47 | |
| Anello di isolamento | ||||
| 013 | 681636-0 | 1.20 | 1.46 | |
| Cuscinetto a sfera 607llb | ||||
| 014 | 211021-9 | 4.80 | 5.86 | |
| Anello di Gomma per Cuscinetto | ||||
| 015 | 421479-6 | 4.80 | 5.86 | |
| Custodia del motore | ||||
| 017 | 159755-5 | 16.50 | 20.13 | |
| Unità di connessione | ||||
| 017A | 654125-8 | 1.00 | 1.22 | |
| Bottone dell'interruttore | ||||
| 018 | 415303-3 | 1.20 | 1.46 | |
| CAMPO | ||||
| 019 | 635013-8 | 17.60 | 21.47 | |
| Piastra Intermedia | ||||
| 020 | 415490-8 | 1.20 | 1.46 | |
| Spina di allineamento 3 | ||||
| 021 | 254002-0 | 1.00 | 1.22 | |
| Rondella 6 | ||||
| 022 | 267133-6 | 1.20 | 1.46 | |
| Ingranaggio 13-37 | ||||
| 023 | 226123-8 | 29.70 | 36.23 | |
| Vite forante 4X8 | ||||
| 024 | 266061-2 | 1.00 | 1.22 | |
| Fermata limite DF500 | ||||
| 025 | 344116-4 | 2.40 | 2.93 | |
| Spillo | ||||
| 026 | 256111-1 | 2.40 | 2.93 | |
| Colpitore | ||||
| 027 | 322703-9 | 12.10 | 14.76 | |
| Porta timbro | ||||
| 028 | 322702-1 | 30.80 | 37.58 | |
| Vite con chiave esagonale M5x8 | ||||
| 029 | 265880-3 | 1.00 | 1.22 | |
| Morire | ||||
| 030 | A-83951 | 23.00 | 28.06 | |
| Stampo inferiore | ||||
| 031 | A-15051 | 19.00 | 23.18 | |
| Porta matrice | ||||
| 032 | 322701-3 | 139.70 | 170.43 | |
| Vite a brugola 3x12 | ||||
| 033 | 266080-8 | 1.20 | 1.46 | |
| Dado di bloccaggio | ||||
| 034 | 322748-7 | 13.20 | 16.10 | |
| Vite autofilettante Pf 4x65 | ||||
| 035 | 266060-4 | 2.40 | 2.93 | |
| Portaspazzole di Carbone | ||||
| 037 | 643922-7 | 3.60 | 4.39 | |
| Set Spazzola CB411 RT0702C | ||||
| 038 | 195010-1 | 4.80 | 5.86 | |
| Tappo portaspazzole | ||||
| 039 | 643550-8 | 1.20 | 1.46 | |
| Interruttore Sw-126 A | ||||
| 040 | 651069-3 | 8.40 | 10.25 | |
| Molla di compressione 4 | ||||
| 041 | 233071-4 | 1.00 | 1.22 | |
| Asta di controllo | ||||
| 042 | 415541-7 | 2.40 | 2.93 | |
| Condensatore 0,1uf | ||||
| 043 | 645105-5 | 3.60 | 4.39 | |
| PIATTO AD ANGOLO | ||||
| 044 | 687069-7 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 045 | 682505-8 | |||
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.80 | 13.18 | |
| Staffa di serraggio | ||||
| 047 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 047 | 687124-5 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 048 | 265A48-7 | 1.00 | 1.22 | |
| Coperchio di coda | ||||
| 049 | 415540-9 | 9.60 | 11.71 | |
| Vite 4x35 | ||||
| 050 | 266351-3 | 1.00 | 1.22 | |
