Qui troverai tutte le parti e i disegni disponibili di “Makita JN1600”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

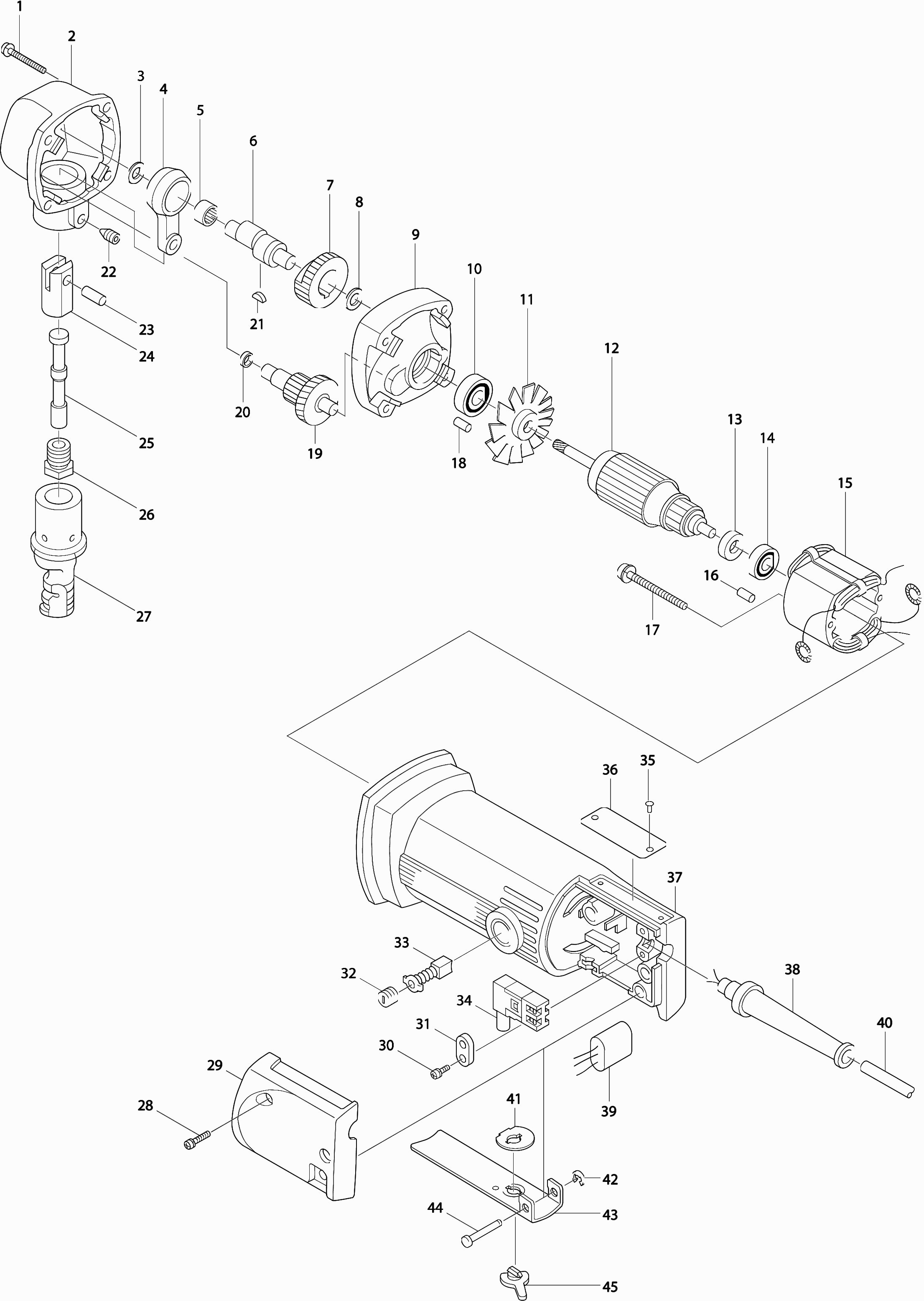

Disegni tecnici di Makita JN1600
Elenco parti di Makita JN1600
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4x35 | ||||
| 001 | 911163-6 | 1.00 | 1.22 | |
| Cambio Jn1600 * | ||||
| 002 | 156729-7 | 39.60 | 48.31 | |
| Rondella 8x0,5mm | ||||
| 003 | 253139-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 331153-7 | |||
| Cuscinetto a rullini 1412 | ||||
| 005 | 212151-9 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 321317-1 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 221873-0 | |||
| Rondella di arresto 8 x 14 x 0,5 mm | ||||
| 008 | 253215-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 009 | 156728-9 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 211033-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 518822-9 | |||
| Anello di isolamento | ||||
| 013 | 681614-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 627llb | ||||
| 014 | 210025-8 | 3.60 | 4.39 | |
| Campo Js1600 * | ||||
| 015 | 527061-0 | 30.80 | 37.58 | |
| Spillo in Gomma 4 | ||||
| 016 | 263002-9 | 1.00 | 1.22 | |
| Vite 4X55 | ||||
| 017 | 911586-8 | 1.20 | 1.46 | |
| Spillo in Gomma 4 | ||||
| 018 | 263002-9 | 1.00 | 1.22 | |
| Ingranaggio 23-37 Jn1600 * | ||||
| 019 | 226054-1 | 28.60 | 34.89 | |
| Rondella di bloccaggio sottile 6 | ||||
| 020 | 253308-3 | 1.00 | 1.22 | |
| Spina di allineamento 3 | ||||
| 021 | 254002-0 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 022 | 913312-1 | |||
| Spillo | ||||
| 023 | 256111-1 | 2.40 | 2.93 | |
| Porta punzone Jn1600 * | ||||
| 024 | 321318-9 | 28.60 | 34.89 | |
| Vite Jn1600 * | ||||
| 026 | 321319-7 | 7.20 | 8.78 | |
| Vite 4x30 | ||||
| 028 | 911156-3 | 1.00 | 1.22 | |
| Piastra di copertura dell'interruttore Da3000 * | ||||
| 029 | 411981-7 | 7.20 | 8.78 | |
| Vite 4X18 | ||||
| 030 | 911131-9 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 031 | 687001-1 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 032 | 643550-8 | 1.20 | 1.46 | |
| SET SPAZZOLE DI CARBONE CB-65 A | ||||
| 033 | 194969-9 | 4.80 | 5.86 | |
| Interruttore Sw-31 | ||||
| 034 | 651821-9 | 13.20 | 16.10 | |
| Involucro motore Jn1600 * | ||||
| 037 | 157720-8 | 36.30 | 44.29 | |
| Passacavo 8,5-72 | ||||
| 038 | 682500-8 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.00 2.2mtr | ||||
| 040 | 665383-1 | 10.80 | 13.18 | |
| Molla a lamina * | ||||
| 041 | 232062-2 | 2.40 | 2.93 | |
| Anello di arresto E-3 | ||||
| 042 | 961017-7 | 1.00 | 1.22 | |
| Maniglia di commutazione Jn1600 * | ||||
| 043A | 341858-1 | 8.40 | 10.25 | |
| Molla di pressione 3 Jn1600 * | ||||
| 043A1 | 231322-9 | 1.00 | 1.22 | |
| Sicurezza Cattura Jn1600 * | ||||
| 043A2 | 341930-9 | 6.00 | 7.32 | |
| Leva di comando completa | ||||
| 043B | 133433-5 | 10.80 | 13.18 | |
| Leva di comando completa | ||||
| 043B1 | 133433-5 | 10.80 | 13.18 | |
| Spina di bloccaggio 4 | ||||
| 044 | 256626-8 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 045 | 411784-9 | |||
| Bussola di serraggio per statorv. 2mm | ||||
| 046 | 654502-4 | 1.00 | 1.22 | |
| Molla dello statore Cb 9 | ||||
| 047 | 654018-9 | 1.20 | 1.46 | |
