Qui troverai tutte le parti e i disegni disponibili del 'Makita HTR4901'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

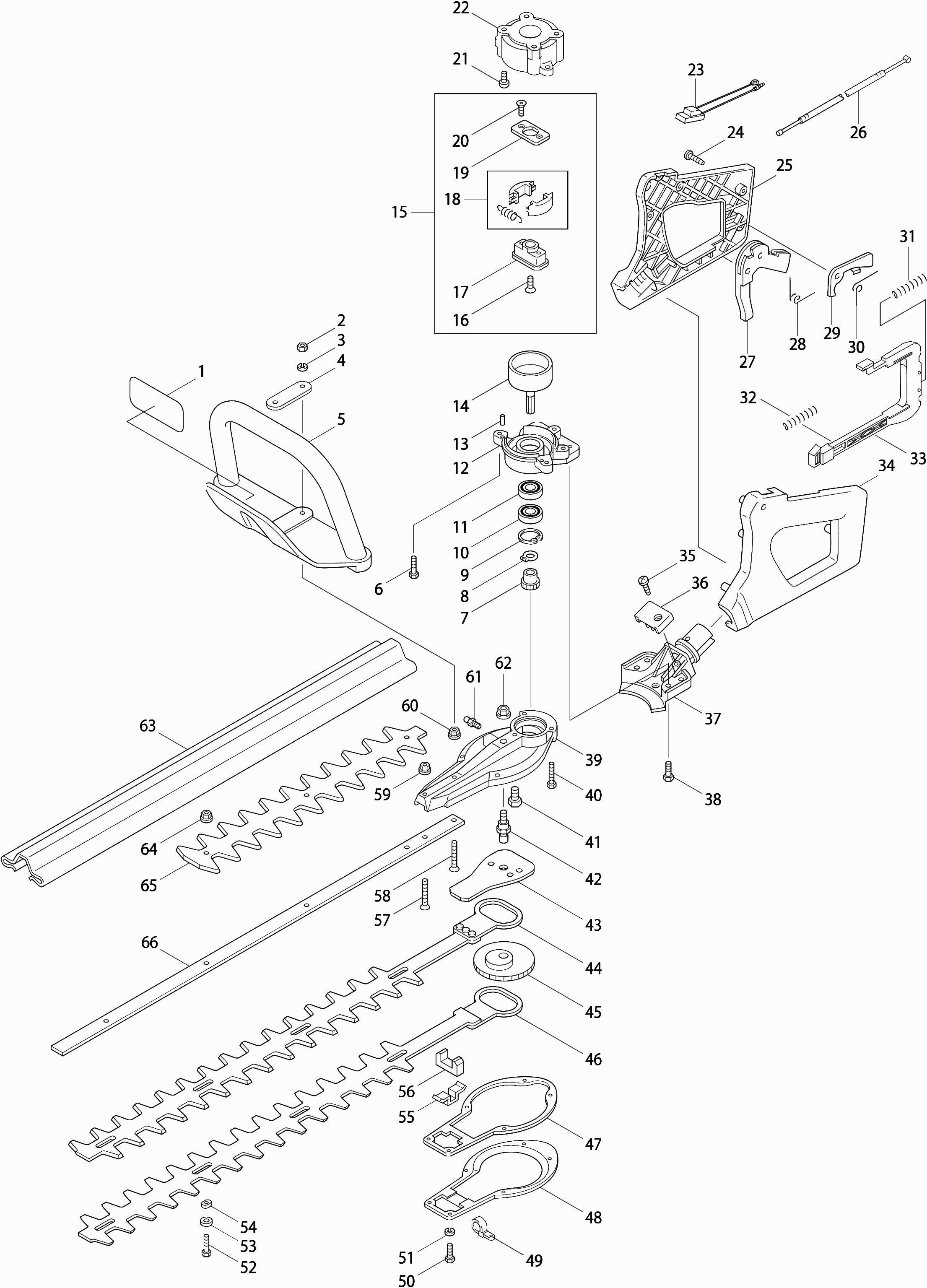

Disegno tecnico del modello Makita HTR4901
Elenco parti di ricambio del modello Makita HTR4901
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Etichetta di avvertimento Eh760 | ||||
| 001 | 0736359980 | 9.52 | 11.61 | |
| Dado in nylon M5 | ||||
| 002 | 030051600N | 1.21 | 1.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 032050000N | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 004 | 303331100N | |||
| Maniglia TSC 55 | ||||
| 005 | 30333011PK | 12.58 | 15.35 | |
| Vite, Torx M5X20 A | ||||
| 006 | XNR0000098 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 007 | 303355300N | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 045001202N | |||
| Anello di bloccaggio R-28 | ||||
| 009 | 045002800N | 1.24 | 1.51 | |
| Cuscinetto a sfere 6001ll | ||||
| 010 | 035600103N | 12.58 | 15.35 | |
| Cuscinetto a sfere 6001ll | ||||
| 011 | 035600103N | 12.58 | 15.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 012 | 370355100N | |||
| SPINA | ||||
| 013 | 048041200N | 1.01 | 1.23 | |
| Tamburo di accoppiamento Eh490V A | ||||
| 014 | 303555200N | 43.72 | 53.34 | |
| Set di frizione Eh490V A | ||||
| 015 | 370540000N | 71.88 | 87.69 | |
| Vite 6x18 | ||||
| 016 | 005061800N | 0.83 | 1.01 | |
| Guida della frizione | ||||
| 017 | 370540100N | 20.91 | 25.51 | |
| Set di Scarpe Frizione | ||||
| 018 | 305077000N | 16.84 | 20.54 | |
| Piastra di frizione | ||||
| 019 | 305040411N | 4.58 | 5.59 | |
| Vite 4x12 | ||||
| 020 | 005041200N | 0.83 | 1.01 | |
| Vite 5x12 | ||||
| 021 | 002051200N | 0.83 | 1.01 | |
| Piastra base Eh490V * | ||||
| 022 | 303350100N | 44.23 | 53.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 023 | 099832620N | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 024 | 3033413000 | |||
| Maniglia posteriore (b) | ||||
| 025 | 37094021PK | 21.87 | 26.68 | |
| Cavo dell'acceleratore | ||||
| 026 | 099861000N | 6.90 | 8.42 | |
| Comando gas | ||||
| 027 | 30334033PB | 3.22 | 3.93 | |
| Molla, maniglia del gas- | ||||
| 028 | 303340510N | 3.22 | 3.93 | |
| Leva di blocco | ||||
| 029 | 37094060PB | 4.58 | 5.59 | |
| Molla leva di bloccaggio Htr4900 * | ||||
| 030 | 3033407000 | 1.01 | 1.23 | |
| Molla a Balia | ||||
| 031 | 370941300N | 4.08 | 4.98 | |
| Molla a Balia | ||||
| 032 | 370941300N | 4.08 | 4.98 | |
| Leva | ||||
| 033 | 37094081PB | 5.88 | 7.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 034 | 37094010PK | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 035 | 3033413000 | |||
| Portacavo dell'acceleratore | ||||
| 036 | 37094120PK | 1.72 | 2.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 37114100PK | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 038 | 0650618000 | |||
| ALLOGGIAMENTO | ||||
| 039 | 303510100N | 36.68 | 44.75 | |
| Vite Torx 5x25 | ||||
| 040 | 065052500N | 0.83 | 1.01 | |
| Vite Met. Ck M5x16mm | ||||
| 041 | 266605-8 | 1.01 | 1.23 | |
| Albero motore Eh490V A | ||||
| 042 | 303510700N | 15.94 | 19.45 | |
| Piastra dell'albero motore Eh490V A | ||||
| 043 | 303511100N | 3.65 | 4.45 | |
| Lama di forbici | ||||
| 044 | 303522000N | 65.59 | 80.02 | |
| INGRANAGGIO | ||||
| 045 | 303510800N | 43.02 | 52.48 | |
| Lama di forbici | ||||
| 046 | 303522000N | 65.59 | 80.02 | |
| Guarnizione | ||||
| 047 | 303513000N | 11.68 | 14.25 | |
| Copertura Eh490V A | ||||
| 048 | 303510200N | 12.58 | 15.35 | |
| Morsetto Eh490V * | ||||
| 049 | 099861500N | 1.43 | 1.74 | |
| Vite Torx 4x12 | ||||
| 050 | 065041200N | 2.86 | 3.49 | |
| Rondella 4 | ||||
| 051 | 032040000N | 0.83 | 1.01 | |
| Vite, Torx M5X20 A | ||||
| 052 | XNR0000098 | 0.83 | 1.01 | |
| Rondella per lama Eh490V A | ||||
| 053 | 306020400N | 1.43 | 1.74 | |
| Blocco guida Eh490V A | ||||
| 054 | 303520900N | 2.80 | 3.42 | |
| STRISCIA | ||||
| 055 | 303511200N | 5.22 | 6.37 | |
| Guarnizione | ||||
| 056 | 303510400N | 3.37 | 4.11 | |
| Bullone M5x35 | ||||
| 057 | 068053500N | 1.27 | 1.55 | |
| Bullone M5x35 | ||||
| 058 | 068053500N | 1.27 | 1.55 | |
| Dado flangiato M5 | ||||
| 059 | 030051400N | 0.83 | 1.01 | |
| Dado flangiato M5 | ||||
| 060 | 030051400N | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 061 | 029060400N | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 062 | 030081400N | |||
| Protezione per il trasporto | ||||
| 063 | 028200039A | 5.93 | 7.23 | |
| Dado di bloccaggio M5 | ||||
| 064 | 030051100N | 1.02 | 1.24 | |
| Foglio di sicurezza | ||||
| 065 | 303329000N | 18.59 | 22.68 | |
| Non più disponibile, nessuna sostituzione | ||||
| 066 | 303520100N | |||
| Vite 5X14 * | ||||
| 067 | 0140059550 | 0.83 | 1.01 | |
| Cappuccio di scarico | ||||
| 068 | 5193500201 | 8.46 | 10.32 | |
| Bullone 5X45 P | ||||
| 069 | 0119059600 | 1.72 | 2.10 | |
| Scarico | ||||
| 070 | 5193020000 | 16.84 | 20.54 | |
| Piastra di scarico Eh490v P | ||||
| 071 | 5193500302 | 2.16 | 2.64 | |
| Accensione | ||||
| 072 | 5197003021 | 89.29 | 108.93 | |
| Vite a testa esagonale M4x20 Ck | ||||
| 073 | 922138-0 | 0.83 | 1.01 | |
| Cavo di connessione Ebh253U P | ||||
| 074 | 638665-4 | 1.43 | 1.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 075 | 5191500301 | |||
| Anello del pistone | ||||
| 076 | 257320-5 | 3.22 | 3.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 077 | 5192501701 | |||
| Spinotto del pistone | ||||
| 078 | 268277-5 | 4.09 | 4.99 | |
| Anello di bloccaggio per perno del pistone | ||||
| 079 | 233976-8 | 0.83 | 1.01 | |
| Albero Motore | ||||
| 080 | 5192003004 | 181.13 | 220.98 | |
| Anello di bloccaggio per perno del pistone | ||||
| 081 | 233976-8 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 082 | 0140059400 | |||
| Collettore | ||||
| 083 | 5213001000 | 5.88 | 7.17 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 084 | 5233503902 | |||
| Candela di accensione Htr4900 | ||||
| 085 | 0650149640 | 18.58 | 22.67 | |
| CILINDRO | ||||
| 086 | 318785-7 | 27.35 | 33.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 087 | 0119059630 | |||
| Distanziatore | ||||
| 088 | 5503503001 | 1.72 | 2.10 | |
| Passaggio Eh561 15X7X2Mm * | ||||
| 089 | 5257500300 | 1.51 | 1.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 090 | 0654009931 | |||
| Tappo candela Ptr2500 A | ||||
| 091 | 0655009870 | 4.09 | 4.99 | |
| Coperchio | ||||
| 092 | 5197500002 | 3.65 | 4.45 | |
| Vite metallica Ph M5x14mm Ck | ||||
| 093 | 266809-2 | 0.83 | 1.01 | |
| Cappuccio del coperchio del cilindro | ||||
| 094 | 5195500701 | 10.81 | 13.19 | |
| Etichetta, marchio- | ||||
| 095 | 6019519500 | 2.80 | 3.42 | |
| Dispositivo di avviamento completo | ||||
| 096 | 5195003003 | 14.90 | 18.18 | |
| Puleggia di avviamento | ||||
| 097 | 168483-1 | 2.16 | 2.64 | |
| Set di viti | ||||
| 098 | 5195002060 | 2.45 | 2.99 | |
| Braccio oscillante | ||||
| 099 | 325923-4 | 1.43 | 1.74 | |
| Bussola interna | ||||
| 100 | 451938-6 | 1.72 | 2.10 | |
| Avvolgicavo Eh490V A | ||||
| 101 | 452972-9 | 2.44 | 2.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 5255016020 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 5195002050 | |||
| AMMORTIZZATORE | ||||
| 104 | 5255001040 | 3.65 | 4.45 | |
| Maniglia dell'avviamento | ||||
| 105 | 424319-7 | 2.80 | 3.42 | |
| Etichetta del modello | ||||
| 106 | 6019519300 | 2.80 | 3.42 | |
| Montaggio vite Htr5600 * | ||||
| 107 | 0140049760 | 0.83 | 1.01 | |
| Vite M5X20 Zwt P | ||||
| 108 | 0150059780 | 0.83 | 1.01 | |
| Alloggiamento del ventilatore | ||||
| 109 | 5195500800 | 10.81 | 13.19 | |
| Dado di bloccaggio Eh490V | ||||
| 110 | 0173089990 | 0.83 | 1.01 | |
| Rondella G3501-5501R | ||||
| 111 | 0031008000 | 0.83 | 1.01 | |
| Roto Magneto Comp. | ||||
| 112 | 5197003014 | 63.29 | 77.21 | |
| Carter del manovella | ||||
| 113 | 5191006000 | 110.90 | 135.30 | |
| Anello di tenuta | ||||
| 114 | 213638-4 | 2.16 | 2.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 266700-4 | |||
| Cuscinetto a sfere 6000 | ||||
| 116 | 211064-1 | 5.88 | 7.17 | |
| Cuscinetto a sfere 6000 | ||||
| 117 | 211064-1 | 5.88 | 7.17 | |
| Guarnizione del carter Eh490V A | ||||
| 118 | 442174-5 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 119 | 213638-4 | 2.16 | 2.64 | |
| AMMORTIZZATORE | ||||
| 120 | 424104-8 | 1.72 | 2.10 | |
| Piastra di montaggio serbatoio carburante | ||||
| 121 | 5196500201 | 5.22 | 6.37 | |
| Montaggio Vite Eh490V A | ||||
| 122 | 0043605100 | 0.83 | 1.01 | |
| Tubo di aspirazione Eh490V | ||||
| 123 | 0851149950 | 9.96 | 12.15 | |
| Morsetto per tubo IAS 3 | ||||
| 124 | 345920-4 | 0.83 | 1.01 | |
| Filtro del carburante | ||||
| 125 | 163447-0 | 3.20 | 3.90 | |
| Serbatoio benzina cpl. | ||||
| 126 | 5196011000 | 11.16 | 13.62 | |
| Tappo benzina/olio cpl | ||||
| 127 | 168668-9 | 10.84 | 13.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 128 | 5256067000 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 5256058000 | |||
| Vite Pt 5X16mm A | ||||
| 130 | 266714-3 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 5103502801 | |||
| Nuovo supporto del cavo | ||||
| 132 | 5256501900 | 5.22 | 6.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 5103502801 | |||
| Carburatore | ||||
| 134 | 5196038000 | 68.71 | 83.83 | |
| Seegering E-3 A | ||||
| 135 | 257964-1 | 2.08 | 2.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 136 | 5236018040 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 137 | 5206008030 | |||
| Anello O 2 | ||||
| 138 | 213538-8 | 2.08 | 2.54 | |
| Spruzzatore | ||||
| 139 | 5256024020 | 6.58 | 8.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | 5246001030 | |||
| Diaframma della pompa | ||||
| 141 | WJ00009599 | 4.08 | 4.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 142 | 5236046130 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 352010-6 | |||
| Guarnizione del Diaframma | ||||
| 144 | 442154-1 | 2.44 | 2.98 | |
| Diaframma | ||||
| 145 | 168620-7 | 14.23 | 17.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 146 | 5236046060 | |||
| Pompa booster | ||||
| 147 | 424314-7 | 3.65 | 4.45 | |
| Coperchio della pompa Ebh253U A | ||||
| 148 | 346270-0 | 3.65 | 4.45 | |
| Parker 3X24Mm Ck A | ||||
| 149 | 266582-4 | 0.83 | 1.01 | |
| O-Anello Rbc201 A | ||||
| 150 | 213632-6 | 0.83 | 1.01 | |
| Nuovo alloggiamento del filtro dell'aria | ||||
| 151 | 5253003020 | 8.84 | 10.78 | |
| Filtro dell'aria | ||||
| 152 | 5203004010 | 3.22 | 3.93 | |
| Coperchio del filtro dell'aria | ||||
| 153 | 5253055010 | 11.16 | 13.62 | |
| Vite 5X60 * | ||||
| 154 | 911681-4 | 0.83 | 1.01 | |
