Parti e disegni tecnici Makita Htr4900

Qui troverai tutte le parti e i disegni disponibili di “Makita HTR4900”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

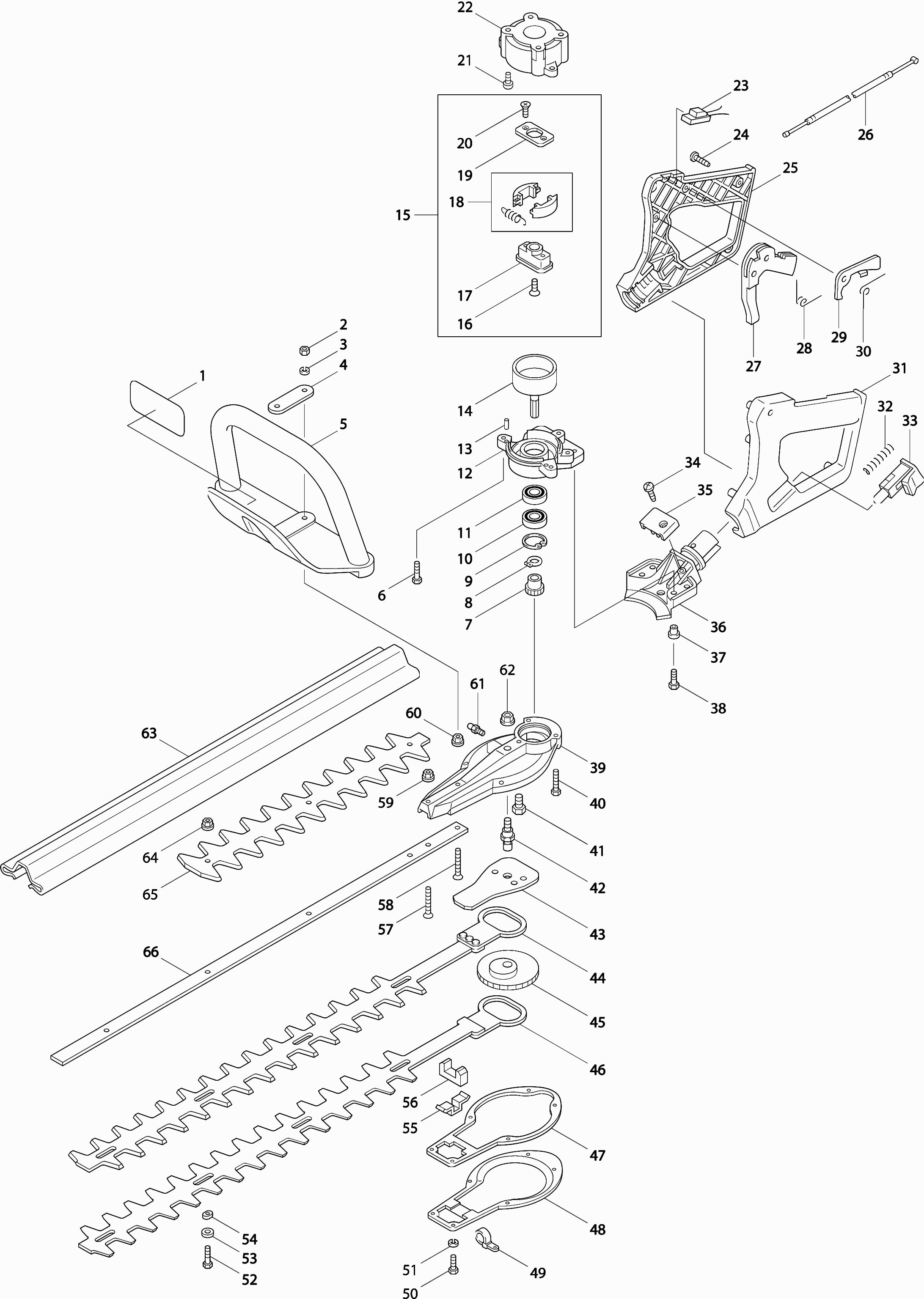

Disegni tecnici di Makita HTR4900

Elenco parti di Makita HTR4900

Pos.	Descrizione	Prezzo IVA escl	Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA

Etichetta di avvertimento Eh760
001	0736359980	9.60	11.71

Etichetta di avvertimento Eh760
002	0736359980	9.60	11.71

Nessuna informazione disponibile, non ordinabile
003	032050000N

Nessuna informazione disponibile, non ordinabile
004	3033311000

Maniglia TSC 55
005	3033301000	14.30	17.45

Nessuna informazione disponibile, non ordinabile
006	0650520000

INGRANAGGIO
007	3033553000	16.50	20.13

Rondella di bloccaggio 12
008	961072-9	1.00	1.22

Anello di bloccaggio R-28
009	962106-1	1.20	1.46

Cuscinetto a sfere 6001ll
010	035600103N	13.20	16.10

Cuscinetto a sfere 6001ll
011	035600103N	13.20	16.10

Casa dell'innesto HTR4900 *
012	3703551000	41.80	51.00

SPINA
013	048041200N	1.20	1.46

Tamburo di accoppiamento Eh490V A
014	303555200N	42.90	52.34

Set di frizione Eh490V A
015	370540000N	70.40	85.89

Vite 6x18
016	005061800N	1.00	1.22

Nessuna informazione disponibile, non ordinabile
018	3050770000

Vite 4x12
020	005041200N	1.00	1.22

Vite 5x12
021	002051200N	1.00	1.22

Piastra base HTR4900 *
022	3033501000	41.80	51.00

Nessuna informazione disponibile, non ordinabile
023	099832620N

Nessuna informazione disponibile, non ordinabile
024	3033413000

Maniglia B HTR4900 *
025	3033402210	13.20	16.10

Cavo dell'acceleratore
026	099861000N	7.20	8.78

Manopola del gas
027	3033403100	3.60	4.39

Nessuna informazione disponibile, non ordinabile
028	3033405000

Nessuna informazione disponibile, non ordinabile
029	3033406000

Molla leva di bloccaggio Htr4900 *
030	3033407000	1.20	1.46

Maniglia (l)
031	XNR0000505	18.70	22.81

Molla pulsante di bloccaggio Htr4900 *
032	3033409000	1.20	1.46

Pulsante di bloccaggio Htr4900 *
033	3033408110	3.60	4.39

Nessuna informazione disponibile, non ordinabile
034	3033413000

Nessuna informazione disponibile, non ordinabile
035	5103502801

Nessuna informazione disponibile, non ordinabile
036	3033410210

Nessuna informazione disponibile, non ordinabile
037	3033411000

Nessuna informazione disponibile, non ordinabile
038	0650618000

ALLOGGIAMENTO
039	303510100N	36.30	44.29

Vite Torx 5x25
040	065052500N	1.20	1.46

Vite Met. Ck M5x16mm
041	266605-8	1.20	1.46

Albero motore Eh490V A
042	303510700N	16.50	20.13

Piastra dell'albero motore Eh490V A
043	303511100N	17.60	21.47

Nessuna informazione disponibile, non ordinabile
044	3035220000

INGRANAGGIO
045	303510800N	41.80	51.00

Nessuna informazione disponibile, non ordinabile
046	3035220000

Nessuna informazione disponibile, non ordinabile
047	3035130000

Non più disponibile, nessuna sostituzione
048	303510200N

Morsetto Eh490V *
049	099861500N	2.40	2.93

Vite Torx 4x12
050	065041200N	3.60	4.39

Rondella 4
051	032040000N	1.00	1.22

Vite, Torx M5X20 A
052	XNR0000098	1.20	1.46

Rondella per lama Eh490V A
053	306020400N	2.40	2.93

Nessuna informazione disponibile, non ordinabile
054	3035209000

STRISCIA
055	303511200N	6.00	7.32

Guarnizione
056	303510400N	3.60	4.39

Bullone M5x35
057	068053500N	2.40	2.93

Bullone M5x35
058	068053500N	2.40	2.93

Dado flangiato M5
059	030051400N	1.00	1.22

Dado flangiato M5
060	030051400N	1.00	1.22

Nessuna informazione disponibile, non ordinabile
061	029060400N

Nessuna informazione disponibile, non ordinabile
062	030081400N

Nessuna informazione disponibile, non ordinabile
063	3035601000

Dado di bloccaggio M5
064	030051100N	1.20	1.46

Nessuna informazione disponibile, non ordinabile
065	3033290000

Nessuna informazione disponibile, non ordinabile
066	3035201000

Vite 5X14 *
067	0140059550	1.20	1.46

Cappuccio di scarico
068	5193500201	8.40	10.25

Nessuna informazione disponibile, non ordinabile
069	0119059600

Scarico
070	5193020000	16.50	20.13

Nessuna informazione disponibile, non ordinabile
071	5193500301

Accensione
072	5197003021	86.90	106.02

Vite a testa esagonale M4x20 Ck
073	922138-0	1.00	1.22

Cavo di connessione Ebh253U P
074	638665-4	2.40	2.93

Nessuna informazione disponibile, non ordinabile
075	5191500301

Anello del pistone
076	257320-5	3.60	4.39

Nessuna informazione disponibile, non ordinabile
077	5192501701

Spinotto del pistone
078	268277-5	4.80	5.86

Anello di bloccaggio per perno del pistone
079	233976-8	1.00	1.22

Albero Motore
080	5192003004	176.00	214.72

Anello di bloccaggio per perno del pistone
081	233976-8	1.00	1.22

Nessuna informazione disponibile, non ordinabile
082	0140059400

Collettore
083	5213001000	6.00	7.32

Nessuna informazione disponibile, non ordinabile
084	5233503902

Candela di accensione Htr4900
085	0650149640	18.70	22.81

CILINDRO
086	318785-7	39.60	48.31

Nessuna informazione disponibile, non ordinabile
087	0119059630

Distanziatore
088	5503503001	2.40	2.93

Passaggio Eh561 15X7X2Mm *
089	5257500300	2.40	2.93

Molla candela Ebh253U A
090	324891-8	1.20	1.46

Tappo candela Ptr2500 A
091	0655009870	4.80	5.86

Coperchio
092	5197500002	3.60	4.39

Vite metallica Ph M5x14mm Ck
093	266809-2	1.00	1.22

Cappuccio del coperchio del cilindro
094	5195500701	10.80	13.18

Etichetta "makita"
095	6279505700	3.60	4.39

Dispositivo di avviamento completo
096	5195003003	15.40	18.79

Puleggia di avviamento
097	168483-1	2.40	2.93

Set di viti
098	5195002060	2.40	2.93

Braccio oscillante
099	325923-4	2.40	2.93

Bussola interna
100	451938-6	2.40	2.93

Avvolgicavo Eh490V A
101	452972-9	2.40	2.93

Nessuna informazione disponibile, non ordinabile
102	5255016020

Nessuna informazione disponibile, non ordinabile
103	5195002050

AMMORTIZZATORE
104	5255001040	3.60	4.39

Maniglia dell'avviamento
105	424319-7	3.60	4.39

Etichetta Htr4900
106	6019508400	6.00	7.32

Montaggio vite Htr5600 *
107	0140049760	1.00	1.22

Vite M5X20 Zwt P
108	0150059780	1.20	1.46

Alloggiamento del ventilatore
109	5195500800	10.80	13.18

Dado di bloccaggio Eh490V
110	0173089990	1.20	1.46

Rondella G3501-5501R
111	0031008000	1.00	1.22

Roto Magneto Comp.
112	5197003014	61.60	75.15

Carter del manovella
113	5191006000	107.80	131.52

Anello di tenuta
114	213638-4	2.40	2.93

Nessuna informazione disponibile, non ordinabile
115	266700-4

Cuscinetto a sfere 6000
116	211064-1	5.71	6.97

Cuscinetto a sfere 6000
117	211064-1	5.71	6.97

Guarnizione del carter Eh490V A
118	442174-5	1.20	1.46

Anello di tenuta
119	213638-4	2.40	2.93

AMMORTIZZATORE
120	424104-8	2.40	2.93

Piastra di montaggio serbatoio carburante
121	5196500201	6.00	7.32

Montaggio Vite Eh490V A
122	0043605100	1.00	1.22

Tubo di aspirazione Eh490V
123	0851149950	14.30	17.45

Morsetto per tubo IAS 3
124	345920-4	1.00	1.22

Filtro del carburante
125	163447-0	11.00	13.42

Serbatoio benzina cpl.
126	5196011000	11.00	13.42

Tappo benzina/olio cpl
127	168668-9	24.20	29.52

Tappo benzina/olio cpl
128	168668-9	24.20	29.52

Vite Pt 5X16mm A
130	266714-3	1.00	1.22

Nessuna informazione disponibile, non ordinabile
131	5103502801

Vite di regolazione del cavo
132	5316020020	6.00	7.32

Dado M6 Htr5600 A
133	0022706000	1.00	1.22

Nuovo supporto del cavo
134	5256501900	6.00	7.32

Nessuna informazione disponibile, non ordinabile
135	5103502801

Carburatore
136	5196038000	159.50	194.59

Seegering E-3 A
137	257964-1	7.20	8.78

Nessuna informazione disponibile, non ordinabile
138	5236018040

Nessuna informazione disponibile, non ordinabile
139	5206008030

Valvola a farfalla compl
140	5196002010	27.50	33.55

Anello O 2
141	213538-8	4.80	5.86

Spruzzatore
142	5256024020	9.60	11.71

Nessuna informazione disponibile, non ordinabile
143	5246001030

Diaframma della pompa
144	WJ00009599	3.96	4.83

Nessuna informazione disponibile, non ordinabile
145	352010-6

Nessuna informazione disponibile, non ordinabile
146	5236046130

Guarnizione del Diaframma
147	442154-1	7.20	8.78

Diaframma
148	168620-7	38.50	46.97

Nessuna informazione disponibile, non ordinabile
149	5236046060

Pompa booster
150	424314-7	11.00	13.42

Coperchio della pompa Ebh253U A
151	346270-0	7.20	8.78

Parker 3X24Mm Ck A
152	266582-4	3.60	4.39

O-Anello Rbc201 A
153	213632-6	1.20	1.46

Nuovo alloggiamento del filtro dell'aria
154	5253003020	24.20	29.52

Non più disponibile, nessuna sostituzione
155	5203004010

Coperchio del filtro dell'aria
156	5253055010	11.00	13.42

Vite 5X60 *
157	911681-4	1.20	1.46
