Qui troverai tutte le parti e i disegni disponibili di “Makita HT53”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

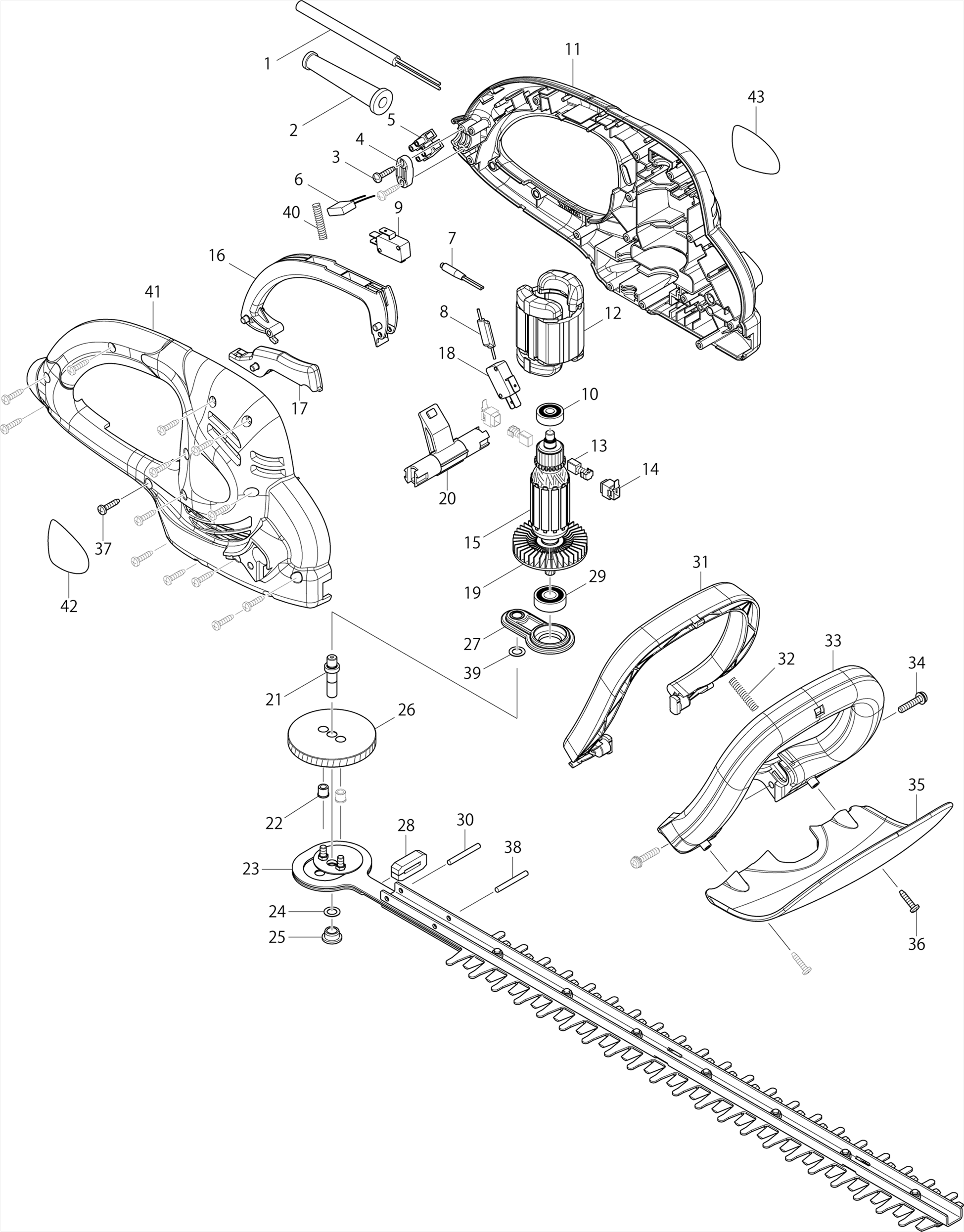

Disegni tecnici di Makita HT53
Elenco parti di Makita HT53
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01 | 194678-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| A01-1 | 194678-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| A02 | 158024-1 | |||
| Protezione per il trasporto | ||||
| A03 | 452685-2 | 3.00 | 3.66 | |
| LABEL WAARSCH. UH5570 | ||||
| C10 | 8074L2-3 | 2.40 | 2.93 | |
| Dado Esagonale M5 | ||||
| C10 | 931202-6 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| E03 | 688131-1 | 1.00 | 1.22 | |
| Filtro di linea | ||||
| E03-1 | 688131-1 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| F01 | 194678-0 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F02 | 194680-3 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| F03 | 195051-7 | |||
| Cavo di alimentazione 2x1.00 0.3mtr | ||||
| 001 | 665877-6 | 2.71 | 3.31 | |
| Cavo di alimentazione 2x1.00 0.3mtr | ||||
| 001-1 | 665877-6 | 2.71 | 3.31 | |
| Passacavo 9.3-85 | ||||
| 002 | 682516-3 | 1.20 | 1.46 | |
| Passacavo 10-85 | ||||
| 002-1 | 682504-0 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 003 | 266326-2 | |||
| Staffa di serraggio | ||||
| 004 | 687124-5 | 1.00 | 1.22 | |
| Blocco terminale | ||||
| 005 | 654531-7 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 006 | 645200-1 | |||
| Condensatore di soppressione del rumore | ||||
| 006-1 | 645089-7 | 1.00 | 1.22 | |
| RESISTORE | ||||
| 007 | 646056-5 | 3.60 | 4.39 | |
| CONDENSATORE | ||||
| 007-1 | 646153-7 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 008 | 646090-5 | |||
| Interruttore | ||||
| 009 | 650642-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 010 | 210030-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 011 | 187053-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 011-1 | 183S10-7 | |||
| CAMPO SA 220-240V | ||||
| 012 | 621753-4 | 25.30 | 30.87 | |
| Set Spazzola CB-419 | ||||
| 013 | 195015-1 | 4.80 | 5.86 | |
| Set Spazzola CB-419 | ||||
| 013-1 | 195015-1 | 4.80 | 5.86 | |
| Portaspazzole di Carbone | ||||
| 014 | 643923-5 | 1.18 | 1.44 | |
| Indotto 240V | ||||
| 015 | 515824-6 | 24.20 | 29.52 | |
| Manico dell'interruttore | ||||
| 016 | 452677-1 | 2.40 | 2.93 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 017 | 452680-2 | 1.20 | 1.46 | |
| Interruttore | ||||
| 018 | 650642-6 | 3.60 | 4.39 | |
| Ventola 60 | ||||
| 019 | 241850-6 | 8.40 | 10.25 | |
| Braccio di commutazione | ||||
| 020 | 452681-0 | 1.20 | 1.46 | |
| As Uh42/48/5261 A | ||||
| 021 | 326034-8 | 2.40 | 2.93 | |
| Cuscinetto scorrevole 5mm | ||||
| 022 | 262570-9 | 1.00 | 1.22 | |
| SCHAARMESSENSET 52 CM | ||||
| 023 | 140827-7 | 40.00 | 48.80 | |
| Rondella 8 | ||||
| 024 | 253777-8 | 1.00 | 1.22 | |
| Cuscinetto di Scorrimento 8mm | ||||
| 025 | 214064-0 | 1.20 | 1.46 | |
| Ingranaggio 67mm | ||||
| 026 | 227745-7 | 8.40 | 10.25 | |
| Ingranaggio 67mm | ||||
| 026-1 | 227745-7 | 8.40 | 10.25 | |
| Alloggiamento del cuscinetto | ||||
| 027 | 140828-5 | 6.00 | 7.32 | |
| Guida della polvere | ||||
| 028 | 423417-4 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6000rd | ||||
| 029 | 211062-5 | 4.80 | 5.86 | |
| Penna 4 | ||||
| 030 | 268136-3 | 1.20 | 1.46 | |
| Maniglia dell'interruttore "b" | ||||
| 031 | 452679-7 | 3.60 | 4.39 | |
| Molla di compressione 5 | ||||
| 032 | 233156-6 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 033 | 452682-8 | 6.00 | 7.32 | |
| Vite 5x25 | ||||
| 034 | 911243-8 | 1.00 | 1.22 | |
| CAPPUCCIO PROTETTIVO | ||||
| 035 | 140829-3 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 035-1 | 1410D4-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 036 | 266326-2 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 037 | 266326-2 | |||
| Penna 4 | ||||
| 038 | 268136-3 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 039 | 253777-8 | 1.00 | 1.22 | |
| Molla di compressione 5 | ||||
| 040 | 233156-6 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 041 | 187053-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 041-1 | 183S10-7 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 042 | 869272-4 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 043 | 892655-3 | |||
| CONDENSATORE | ||||
| 044 | 645277-6 | 1.20 | 1.46 | |
