Qui troverai tutte le parti e i disegni disponibili del 'Makita HS300D'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

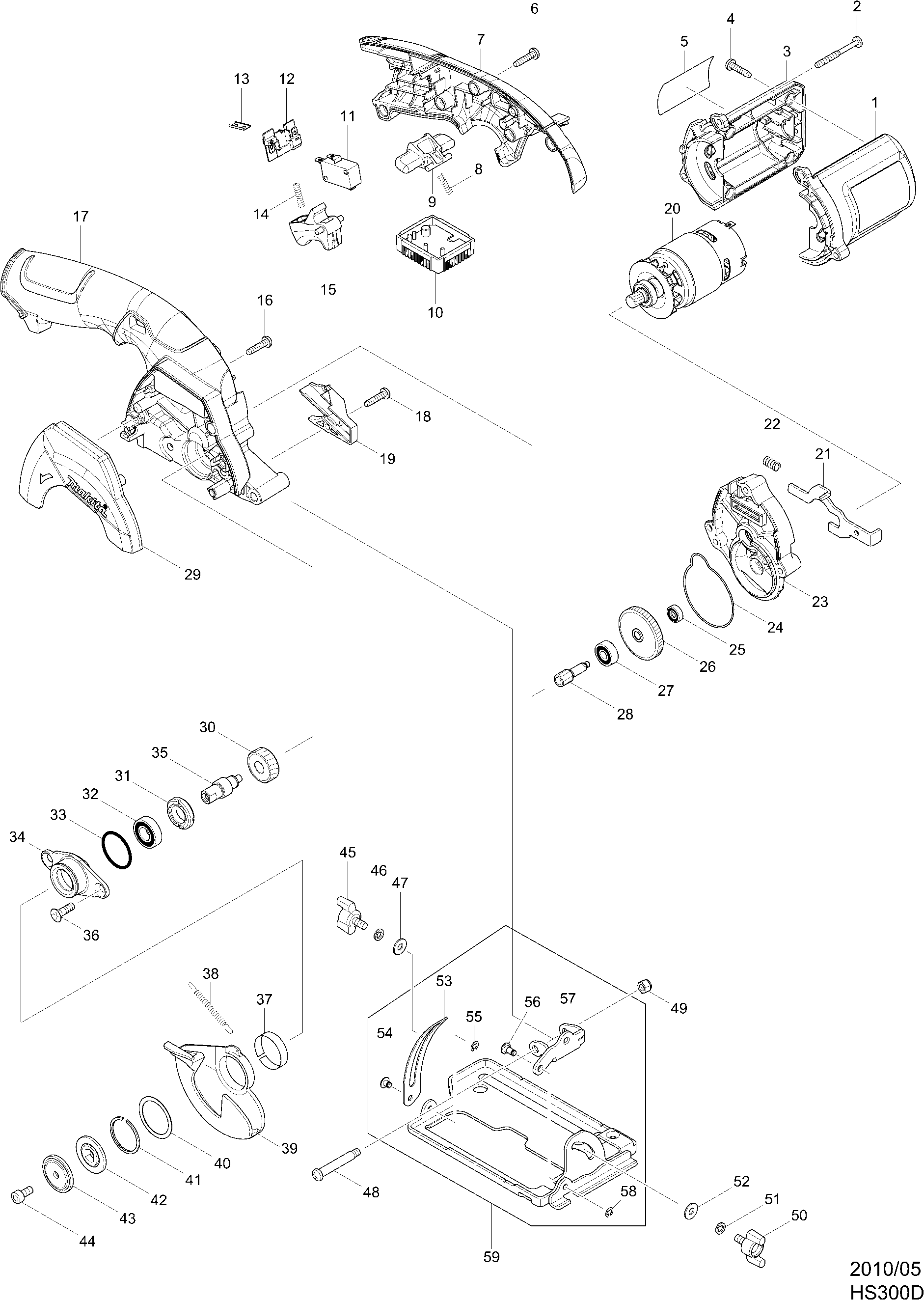

Disegno tecnico del modello Makita HS300D
Elenco parti di ricambio del modello Makita HS300D
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del caricatore | ||||
| 001 | 188941-1 | 12.58 | 15.35 | |
| Vite Met. Ck 4x40mm | ||||
| 002 | 266560-4 | 0.83 | 1.01 | |
| Custodia del caricatore | ||||
| 003 | 188941-1 | 12.58 | 15.35 | |
| Vite di rubinetto 4x18 | ||||
| 004 | 265A48-7 | 0.90 | 1.10 | |
| TARGHETTA | ||||
| 005 | 868568-0 | 2.80 | 3.42 | |
| Vite di rubinetto 4x18 | ||||
| 006 | 265A48-7 | 0.90 | 1.10 | |
| Set di maniglie | ||||
| 007 | 188966-5 | 13.19 | 16.09 | |
| Spillo in Gomma 4 | ||||
| 007A | 263002-9 | 0.83 | 1.01 | |
| Penna di gomma 6 | ||||
| 007B | 263005-3 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 008 | 231469-9 | 0.83 | 1.01 | |
| Pulsante di blocco | ||||
| 009 | 419664-3 | 1.06 | 1.29 | |
| Unità di controllo | ||||
| 010 | 539192-3 | 31.61 | 38.56 | |
| Filtro di linea | ||||
| 010A | 688161-2 | 0.83 | 1.01 | |
| Interruttore D3V-16-3C26 A | ||||
| 011 | 650744-8 | 1.72 | 2.10 | |
| Connessione motore | ||||
| 012 | 643830-2 | 1.21 | 1.48 | |
| Set di piastre di serraggio | ||||
| 013 | 345998-7 | 0.83 | 1.01 | |
| Molla di compressione 4 | ||||
| 014 | 231469-9 | 0.83 | 1.01 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 015 | 419665-1 | 1.06 | 1.29 | |
| Vite di rubinetto 4x18 | ||||
| 016 | 265A48-7 | 0.90 | 1.10 | |
| Set di maniglie | ||||
| 017 | 188966-5 | 13.19 | 16.09 | |
| Spillo in Gomma 4 | ||||
| 017A | 263002-9 | 0.83 | 1.01 | |
| Penna di gomma 6 | ||||
| 017B | 263005-3 | 0.83 | 1.01 | |
| Vite di rubinetto 4x18 | ||||
| 018 | 265A48-7 | 0.90 | 1.10 | |
| Condotta | ||||
| 019 | 452234-5 | 0.83 | 1.01 | |
| MOTORE | ||||
| 020 | 629885-1 | 31.62 | 38.58 | |
| Leva | ||||
| 021 | 346337-4 | 0.83 | 1.01 | |
| Molla a compressione 6x29mm | ||||
| 022 | 233117-6 | 0.83 | 1.01 | |
| Custodia del ingranaggio | ||||
| 023 | 140625-9 | 1.72 | 2.10 | |
| Anello O 19 | ||||
| 023A | 213325-5 | 0.83 | 1.01 | |
| Guarnizione | ||||
| 024 | 424358-7 | 0.83 | 1.01 | |
| Ingranaggio 47 | ||||
| 026 | 227737-6 | 3.65 | 4.45 | |
| Cuscinetto a sfere 606Zz A | ||||
| 027 | 210137-7 | 1.01 | 1.23 | |
| Ingranaggio 9 | ||||
| 028 | 227735-0 | 3.22 | 3.93 | |
| Cappuccio della sega | ||||
| 029 | 452243-4 | 1.51 | 1.84 | |
| Ingranaggio 28 | ||||
| 030 | 227736-8 | 2.80 | 3.42 | |
| Anello di bloccaggio del cuscinetto 14-23 | ||||
| 031 | 285847-5 | 4.58 | 5.59 | |
| Cuscinetto a sfera 6900Ddw DUX60 A | ||||
| 032 | 210258-5 | 4.73 | 5.77 | |
| Anello-O 26 | ||||
| 033 | 213435-8 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 034 | 318660-7 | 2.80 | 3.42 | |
| BARRA TOMMY | ||||
| 035 | 325983-6 | 2.80 | 3.42 | |
| Vite svasata 5x13 | ||||
| 036 | 265034-2 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 037 | 345470-9 | 1.21 | 1.48 | |
| Molla di tiro | ||||
| 038 | 231867-7 | 0.83 | 1.01 | |
| CAPPUCCIO PROTETTIVO | ||||
| 039 | 452236-1 | 1.27 | 1.55 | |
| Rondella 26 | ||||
| 040 | 267127-1 | 0.83 | 1.01 | |
| Anello Seeger E-26 | ||||
| 041 | 257938-2 | 0.83 | 1.01 | |
| Flangia interna 62 | ||||
| 042 | 224435-3 | 1.72 | 2.10 | |
| Flangia esterna 28 4190Dw-4191Dwa | ||||
| 043 | 224177-9 | 1.43 | 1.74 | |
| Vite a brugola con flangia M5x12 | ||||
| 044 | 922212-4 | 0.83 | 1.01 | |
| Dado ad ali M5x10mm - 164095-8 | ||||
| 045 | 265760-3 | 0.83 | 1.01 | |
| Rondella a molla 5MM DLS211 | ||||
| 046 | 253427-5 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 047 | 253414-4 | 0.83 | 1.01 | |
| Vite M5 | ||||
| 048 | 265056-2 | 1.43 | 1.74 | |
| Dado di blocco esagonale 5x8 | ||||
| 049 | 252103-8 | 0.83 | 1.01 | |
| Dado ad ali M5x10mm - 164095-8 | ||||
| 050 | 265760-3 | 0.83 | 1.01 | |
| Rondella a molla 5MM DLS211 | ||||
| 051 | 253427-5 | 0.83 | 1.01 | |
| Rondella 5mm DSP601 A | ||||
| 052 | 253414-4 | 0.83 | 1.01 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 053 | 346338-2 | 0.83 | 1.01 | |
| Penna 4 | ||||
| 054 | 268004-0 | 2.05 | 2.50 | |
| Anello di arresto E-3 | ||||
| 055 | 961017-7 | 0.83 | 1.01 | |
| Penna 5 | ||||
| 056 | 268028-6 | 1.01 | 1.23 | |
| Guida ad angolo | ||||
| 057 | 346339-0 | 1.06 | 1.29 | |
| Anello di arresto E-3 | ||||
| 058 | 961017-7 | 0.83 | 1.01 | |
| Piastra di base KS 60 | ||||
| 059 | 135416-1 | 7.44 | 9.08 | |
| Leva | ||||
| 346337-4 | 346337-4 | 0.83 | 1.01 | |
