Qui troverai tutte le parti e i disegni disponibili di “Makita HS003G”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

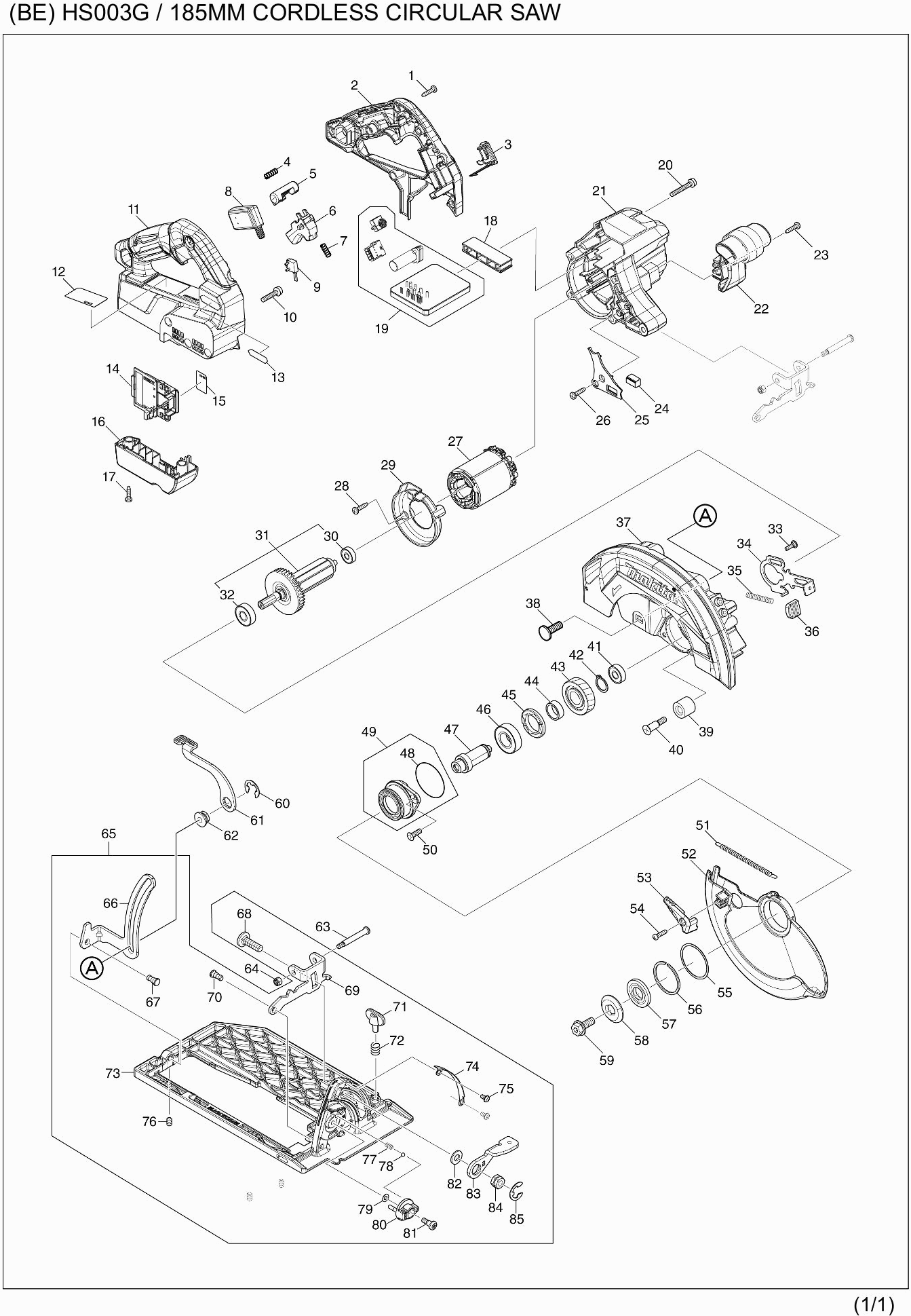

Disegni tecnici di Makita HS003G
Elenco parti di Makita HS003G
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.22 | |
| Set di maniglie HS003G | ||||
| 002 | 183R15-1 | 17.60 | 21.47 | |
| Penna di gomma 6 | ||||
| 002C10 | 263005-3 | 1.00 | 1.22 | |
| Cappuccio di copertura DGA701 | ||||
| 003 | 140F99-0 | 2.40 | 2.93 | |
| Anello O 16 | ||||
| 003C10 | 213218-6 | 1.20 | 1.46 | |
| Etichetta DGA701 | ||||
| 003C20 | 818H07-8 | 2.40 | 2.93 | |
| Molla di compressione 4 | ||||
| 004 | 231433-0 | 1.00 | 1.22 | |
| Pulsante di blocco Kp0810/C | ||||
| 005 | 419704-7 | 2.40 | 2.93 | |
| Pulsante di commutazione DHS660 | ||||
| 006 | 458594-3 | 1.20 | 1.46 | |
| Molla di compressione 4 | ||||
| 007 | 231433-0 | 1.00 | 1.22 | |
| Interruttore C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.80 | 24.16 | |
| Unità di commutazione DHS782 | ||||
| 009 | 632M92-5 | 10.80 | 13.18 | |
| Vite 5x25 | ||||
| 010 | 911243-8 | 1.00 | 1.22 | |
| Set di maniglie HS003G | ||||
| 011 | 183R15-1 | 17.60 | 21.47 | |
| Penna di gomma 6 | ||||
| 011C10 | 263005-3 | 1.00 | 1.22 | |
| Targa del nome HS003G | ||||
| 012 | 857E33-4 | 3.60 | 4.39 | |
| Etichetta XGT HS004G | ||||
| 013 | 8012U4-2 | 2.40 | 2.93 | |
| Unità di controllo serie GA-40V | ||||
| 014 | 632P65-6 | 8.40 | 10.25 | |
| Etichetta del numero di serie HS003G | ||||
| 015 | 857E38-4 | 2.40 | 2.93 | |
| Custodia del terminale HS003/4G | ||||
| 016 | 140S46-9 | 3.60 | 4.39 | |
| Penna di gomma 6 | ||||
| 016C10 | 263005-3 | 1.00 | 1.22 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.22 | |
| Anello distanziatore HS003/4G | ||||
| 018 | 412480-2 | 1.20 | 1.46 | |
| Controller HS003/4G | ||||
| 019 | 620D01-2 | 147.40 | 179.83 | |
| Vite 5x36 | ||||
| 020 | 911258-5 | 1.00 | 1.22 | |
| Cassa del motore DHS782 | ||||
| 021 | 458746-6 | 11.00 | 13.42 | |
| Maniglie anteriore DHS752 | ||||
| 022 | 458750-5 | 8.40 | 10.25 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 023 | 265B67-9 | 1.00 | 1.22 | |
| Circuito LED DHR680 | ||||
| 024 | 620936-3 | 8.40 | 10.25 | |
| Lente DHS782 | ||||
| 025 | 458751-3 | 1.20 | 1.46 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 026 | 265B67-9 | 1.00 | 1.22 | |
| Campo HS003/4G | ||||
| 027 | 629479-2 | 34.10 | 41.60 | |
| VITE AUTOF自ILETTANTE 4X18MM DGA520 A | ||||
| 028 | 265B67-9 | 1.00 | 1.22 | |
| Piastra intermedia DHS782 | ||||
| 029 | 458749-0 | 1.20 | 1.46 | |
| Cuscinetto a sfere 626zz | ||||
| 030 | 210143-2 | 3.60 | 4.39 | |
| Indotto DHS782 | ||||
| 031 | 519534-7 | 39.60 | 48.31 | |
| Cuscinetto a sfere 6000ddw | ||||
| 032 | 211289-7 | 13.20 | 16.10 | |
| Vite in metallo M4x14mm DHS782 | ||||
| 033 | 251529-1 | 1.00 | 1.22 | |
| Blocco dell'asse HS003/4G | ||||
| 034 | 347676-5 | 2.40 | 2.93 | |
| Molla di compressione 6 5903R | ||||
| 035 | 233084-5 | 1.00 | 1.22 | |
| Tappo | ||||
| 036 | 286039-9 | 1.00 | 1.22 | |
| Copertura protettiva HS003/4G | ||||
| 037 | 140S42-7 | 45.10 | 55.02 | |
| Anello-O 26 | ||||
| 037C10 | 213434-0 | 1.00 | 1.22 | |
| Penna di gomma 6 | ||||
| 037C20 | 263005-3 | 1.00 | 1.22 | |
| Disposizione della scala DHS782 | ||||
| 037C30 | 818C45-0 | 1.00 | 1.22 | |
| Bullone per carrucole 8x25 | ||||
| 038 | 266396-1 | 1.00 | 1.22 | |
| Bussola di gomma 8 DHS782 | ||||
| 039 | 262185-2 | 2.40 | 2.93 | |
| Vite metallica M6x30mm DHS782 | ||||
| 040 | 251572-0 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608Zz A | ||||
| 041 | 210046-0 | 1.20 | 1.46 | |
| Anello di bloccaggio S-17 | ||||
| 042 | 961057-5 | 1.00 | 1.22 | |
| Ingranaggio 37 DHS782 | ||||
| 043 | 226838-7 | 6.00 | 7.32 | |
| Anello 17 DHS782 | ||||
| 044 | 257451-0 | 1.20 | 1.46 | |
| Blocco del cuscinetto 23-36 Ga7010 | ||||
| 045 | 285809-3 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6003ddw | ||||
| 046 | 210301-0 | 6.00 | 7.32 | |
| Asse di taglio DHS782 | ||||
| 047 | 327192-3 | 3.60 | 4.39 | |
| Anello O 42 | ||||
| 048 | 213565-5 | 1.00 | 1.22 | |
| Cuscinetto DHS782 | ||||
| 049 | 136021-7 | 4.80 | 5.86 | |
| Vite svasata 5x13 | ||||
| 050 | 265034-2 | 1.00 | 1.22 | |
| Molla di trazione 4 DHS782 | ||||
| 051 | 232467-6 | 1.00 | 1.22 | |
| Coperchio Protettivo a Molla HS003/4G | ||||
| 052 | 319970-5 | 26.40 | 32.21 | |
| Leva HS003G | ||||
| 053 | 271448-5 | 1.20 | 1.46 | |
| Vite 4X16 DUH501 A | ||||
| 054 | 265178-8 | 1.00 | 1.22 | |
| Rondella 40 | ||||
| 055 | 267337-0 | 1.20 | 1.46 | |
| Anello di bloccaggio WR-40 DHS782 | ||||
| 056 | 257452-8 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 057 | 224593-5 | |||
| Flangia esterna 35mm | ||||
| 058 | 224409-4 | 2.40 | 2.93 | |
| Bullone esagonale M8x20 | ||||
| 059 | 266283-4 | 1.20 | 1.46 | |
| Anello di bloccaggio E-12 | ||||
| 060 | 257953-6 | 1.00 | 1.22 | |
| Leva 50 HS003/4G | ||||
| 061 | 271460-5 | 2.40 | 2.93 | |
| Dado di bloccaggio DHS782 | ||||
| 062 | 252262-8 | 9.60 | 11.71 | |
| Vite a croce M5 | ||||
| 063 | 265075-8 | 2.40 | 2.93 | |
| Dado di blocco esagonale 5x8 | ||||
| 064 | 252103-8 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 065 | 136274-8 | |||
| Arresto di profondità HS003G | ||||
| 066 | 347439-9 | 3.60 | 4.39 | |
| Spina del collare 6-7 | ||||
| 067 | 256511-5 | 1.00 | 1.22 | |
| Bullone M8x28mm HS003G | ||||
| 068 | 266227-4 | 7.20 | 8.78 | |
| Guida per angoli HS003G | ||||
| 069 | 347440-4 | 3.60 | 4.39 | |
| Spina del collare 6-7 | ||||
| 070 | 256511-5 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 071 | 265701-9 | |||
| Molla di compressione 8 | ||||
| 072 | 233376-2 | 1.00 | 1.22 | |
| Piastra Base HS003G | ||||
| 073 | 319972-1 | 36.30 | 44.29 | |
| Scala HS003G | ||||
| 074 | 347442-0 | 2.40 | 2.93 | |
| Met,vite, M4x8mm HS003G | ||||
| 075 | 251358-2 | 1.00 | 1.22 | |
| Bullone esagonale 5x8 | ||||
| 076 | 266229-0 | 1.00 | 1.22 | |
| Molla di compressione 4 | ||||
| 077 | 233314-4 | 1.00 | 1.22 | |
| Palla di acciaio 4 | ||||
| 078 | 216008-6 | 1.00 | 1.22 | |
| Rondella di bloccaggio 5 | ||||
| 079 | 253811-4 | 1.00 | 1.22 | |
| Pulsante di regolazione 27mm DHS900 | ||||
| 080 | 450704-8 | 1.20 | 1.46 | |
| Vite M5 | ||||
| 081 | 251370-2 | 1.20 | 1.46 | |
| Rondella 8 | ||||
| 082 | 941202-8 | 1.00 | 1.22 | |
| Piastra del leva HS003G | ||||
| 083 | 346003-3 | 2.40 | 2.93 | |
| DADO M8 | ||||
| 084 | 264006-4 | 1.20 | 1.46 | |
| Anello di bloccaggio E-12 | ||||
| 085 | 257953-6 | 1.00 | 1.22 | |
