Qui troverai tutte le parti e i disegni disponibili di “Makita HR5211C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

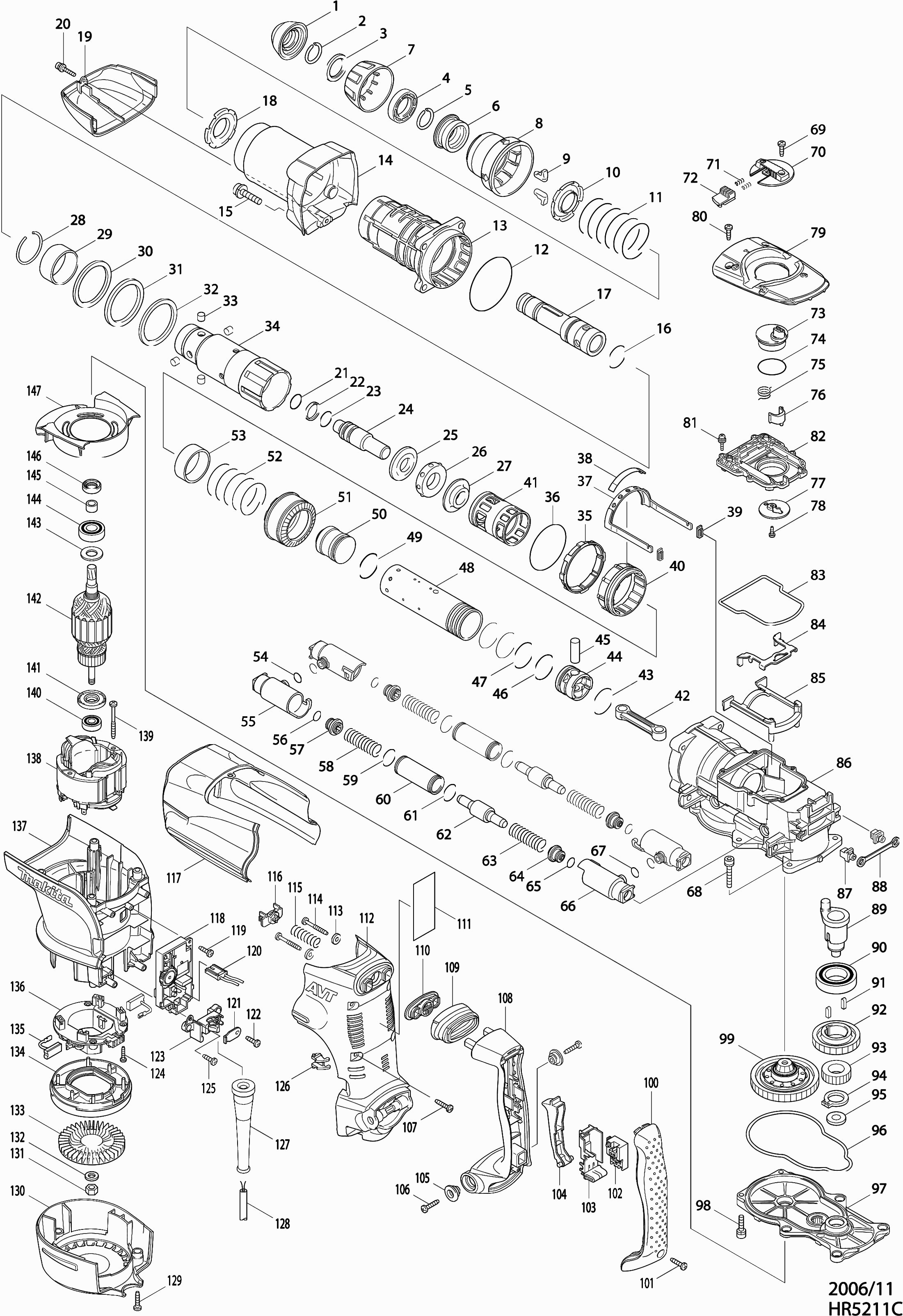

Disegni tecnici di Makita HR5211C
Elenco parti di Makita HR5211C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio Del Porta Scalpello | ||||
| 001* | 286285-4 | 2.40 | 2.93 | |
| Anello di bloccaggio 25 | ||||
| 002 | 233948-3 | 1.20 | 1.46 | |
| Rondella 28 | ||||
| 003 | 257280-1 | 4.80 | 5.86 | |
| RONDELLA DI SISTEMA | ||||
| 004 | 419002-9 | 1.20 | 1.46 | |
| Anello di bloccaggio 25 | ||||
| 005 | 233948-3 | 1.20 | 1.46 | |
| Anello di Serraggio | ||||
| 006 | 324752-2 | 14.30 | 17.45 | |
| Cappuccio di blocco scalpello | ||||
| 007 | 419778-8 | 3.60 | 4.39 | |
| Cappuccio di sblocco | ||||
| 008 | 419779-6 | 7.57 | 9.24 | |
| Morsetto per utensili | ||||
| 009 | 310178-4 | 6.00 | 7.32 | |
| GUIDA A MOLLA | ||||
| 010 | 345804-6 | 2.40 | 2.93 | |
| Molla a compressione 49 | ||||
| 011 | 233496-2 | 2.40 | 2.93 | |
| Anello O 78 | ||||
| 012 | 213766-5 | 2.40 | 2.93 | |
| Cilindro completo | ||||
| 013 | 158175-0 | 52.80 | 64.42 | |
| Custodia del cilindro | ||||
| 014 | 158179-2 | 19.80 | 24.16 | |
| Vite a brugola | ||||
| 015 | 922456-6 | 1.00 | 1.22 | |
| Anello O 32 | ||||
| 016 | 213492-6 | 2.40 | 2.93 | |
| Porta scalpello | ||||
| 017 | 324740-9 | 125.40 | 152.99 | |
| GUIDA A MOLLA | ||||
| 018 | 345804-6 | 2.40 | 2.93 | |
| Coperchio interno | ||||
| 019 | 419791-6 | 6.00 | 7.32 | |
| Vite a brugola Hr5210C | ||||
| 020 | 922148-7 | 1.00 | 1.22 | |
| Anello O 18 | ||||
| 021* | 213274-6 | 1.20 | 1.46 | |
| Anello di fluoro 25 | ||||
| 022* | 213392-0 | 9.60 | 11.71 | |
| Anello O 20 | ||||
| 023* | 213317-4 | 1.00 | 1.22 | |
| Martello pneumatico | ||||
| 024 | 324753-0 | 10.80 | 13.18 | |
| Rondella 20 | ||||
| 025 | 324756-4 | 8.40 | 10.25 | |
| Anello di spazzola al carbonio in gomma | ||||
| 026 | 424000-0 | 4.80 | 5.86 | |
| Portaspazzole 20 | ||||
| 027 | 324757-2 | 11.00 | 13.42 | |
| Rondella di bloccaggio 44 | ||||
| 028 | 233949-1 | 1.00 | 1.22 | |
| Rondella 47 | ||||
| 029 | 257282-7 | 26.40 | 32.21 | |
| Rondella piana 57 | ||||
| 030 | 267287-9 | 1.20 | 1.46 | |
| Rondella in plastica 57 | ||||
| 031 | 262122-6 | 10.80 | 13.18 | |
| Rondella piana 57 | ||||
| 032 | 267287-9 | 1.20 | 1.46 | |
| Penna 8 | ||||
| 033 | 256265-4 | 2.40 | 2.93 | |
| Porta Scalpello B | ||||
| 034 | 324741-7 | 178.20 | 217.40 | |
| Boccola di bloccaggio | ||||
| 035 | 419776-2 | 2.40 | 2.93 | |
| O-ring 60 | ||||
| 036 | 213654-6 | 2.40 | 2.93 | |
| Braccio di collegamento | ||||
| 037 | 165459-9 | 16.50 | 20.13 | |
| Guida braccio di collegamento | ||||
| 038 | 419775-4 | 1.20 | 1.46 | |
| Piastra di gomma | ||||
| 039 | 424024-6 | 4.80 | 5.86 | |
| Bussola di controllo | ||||
| 040 | 313138-5 | 19.80 | 24.16 | |
| Cespuglio guida | ||||
| 041 | 419780-1 | 3.60 | 4.39 | |
| ASTA CONICA | ||||
| 042 | 451516-2 | 6.00 | 7.32 | |
| Anello O 35 | ||||
| 043* | 213460-9 | 1.20 | 1.46 | |
| PISTONE | ||||
| 044 | 419771-2 | 3.60 | 4.39 | |
| Spina 12 | ||||
| 045 | 268121-6 | 1.20 | 1.46 | |
| Anello O 34 | ||||
| 046* | 213296-6 | 2.40 | 2.93 | |
| Anello O 36 | ||||
| 047 | 213510-0 | 1.20 | 1.46 | |
| CILINDRO | ||||
| 048 | 331748-6 | 83.60 | 101.99 | |
| Anello O 34 | ||||
| 049* | 213296-6 | 2.40 | 2.93 | |
| Colpitore | ||||
| 050 | 324754-8 | 10.80 | 13.18 | |
| Ingranaggio 33 | ||||
| 051 | 227511-2 | 45.10 | 55.02 | |
| Molla a compressione 46 | ||||
| 052 | 233498-8 | 3.60 | 4.39 | |
| Rondella 45 | ||||
| 053 | 257281-9 | 6.00 | 7.32 | |
| O-ring 12 | ||||
| 054 | 213118-0 | 1.00 | 1.22 | |
| Portatubo | ||||
| 055 | 318124-1 | 11.00 | 13.42 | |
| O-ring 12 | ||||
| 056 | 213118-0 | 1.00 | 1.22 | |
| GUIDA A MOLLA | ||||
| 057 | 419773-8 | 1.20 | 1.46 | |
| Molla a compressione 15 | ||||
| 058 | 233497-0 | 2.40 | 2.93 | |
| O-ring 24 | ||||
| 059 | 213953-6 | 1.20 | 1.46 | |
| Tubo 22 | ||||
| 060 | 331745-2 | 7.20 | 8.78 | |
| O-ring 24 | ||||
| 061 | 213953-6 | 1.20 | 1.46 | |
| Contrappeso | ||||
| 062 | 324755-6 | 9.60 | 11.71 | |
| Molla a compressione 15 | ||||
| 063 | 233497-0 | 2.40 | 2.93 | |
| GUIDA A MOLLA | ||||
| 064 | 419773-8 | 1.20 | 1.46 | |
| O-ring 12 | ||||
| 065 | 213118-0 | 1.00 | 1.22 | |
| Portatubo | ||||
| 066 | 318124-1 | 11.00 | 13.42 | |
| O-ring 12 | ||||
| 067 | 213118-0 | 1.00 | 1.22 | |
| Bullone a brugola M6x40 | ||||
| 068 | 922361-7 | 1.20 | 1.46 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 069 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 069 | 266385-6 | 0.83 | 1.01 | |
| Pulsante di regolazione | ||||
| 070 | 419020-7 | 4.80 | 5.86 | |
| Molla di compressione 3 | ||||
| 071 | 233436-0 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 072 | 419777-0 | 2.40 | 2.93 | |
| Guida albero motore | ||||
| 073 | 450687-2 | 3.60 | 4.39 | |
| Anello O | ||||
| 074 | 213515-0 | 1.20 | 1.46 | |
| Molla di torsione 16 | ||||
| 075 | 233506-5 | 1.20 | 1.46 | |
| Rondella di collegamento | ||||
| 076 | 310207-3 | 7.20 | 8.78 | |
| Anello di bloccaggio | ||||
| 077 | 345778-1 | 3.60 | 4.39 | |
| Vite 4x12 | ||||
| 078 | 265C54-4 | 1.00 | 1.22 | |
| Cappuccio di copertura STM 1800 | ||||
| 079 | 318129-1 | 14.30 | 17.45 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 080 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 080 | 266385-6 | 0.83 | 1.01 | |
| Vite 4X18 | ||||
| 081 | 911133-5 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 082 | 419789-3 | |||
| Rondella | ||||
| 083 | 421998-2 | 2.40 | 2.93 | |
| Piastra di Connessione | ||||
| 084 | 345779-9 | 4.80 | 5.86 | |
| Guida piastra di collegamento | ||||
| 085 | 419781-9 | 2.40 | 2.93 | |
| Carter del manovella | ||||
| 086 | 158176-8 | 112.20 | 136.88 | |
| Pezzo di adattamento | ||||
| 087 | 419008-7 | 1.00 | 1.22 | |
| Piastra di vibrazione | ||||
| 088 | 423366-5 | 1.00 | 1.22 | |
| Albero Motore | ||||
| 089 | 324739-4 | 18.70 | 22.81 | |
| Cuscinetto a sfere 6006llu | ||||
| 090 | 211418-2 | 12.10 | 14.76 | |
| Chiavetta per albero motore | ||||
| 091 | 254229-2 | 1.20 | 1.46 | |
| Ingranaggio 47 | ||||
| 092 | 226646-6 | 16.50 | 20.13 | |
| Ingranaggio 24 | ||||
| 093 | 227176-0 | 8.40 | 10.25 | |
| Anello di blocco S-22 | ||||
| 094 | 961102-6 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 095 | 253843-1 | 1.20 | 1.46 | |
| Anello di bloccaggio | ||||
| 096 | 421999-0 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 097 | 158178-4 | 48.40 | 59.05 | |
| Bullone esagonale 6x25 | ||||
| 098 | 922341-3 | 1.00 | 1.22 | |
| Limitatore di coppia | ||||
| 099 | 125374-9 | 112.20 | 136.88 | |
| Copertura del Manico | ||||
| 100 | 419796-6 | 12.10 | 14.76 | |
| Vite di rubinetto 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 650567-4 | |||
| Porta Interruttore | ||||
| 103 | 154626-1 | 2.40 | 2.93 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 104 | 419025-7 | 3.60 | 4.39 | |
| Boccola del Collare 6 | ||||
| 105 | 313124-6 | 2.38 | 2.90 | |
| Vite a tappo 5X25 | ||||
| 106 | 266041-8 | 1.00 | 1.22 | |
| Vite a tappo 5X25 | ||||
| 107 | 266041-8 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 108 | 419798-2 | 8.40 | 10.25 | |
| Cappuccio antipolvere | ||||
| 109 | 424001-8 | 4.80 | 5.86 | |
| Piastra di montaggio | ||||
| 110 | 419783-5 | 2.40 | 2.93 | |
| TARGHETTA | ||||
| 111 | 863353-6 | 3.60 | 4.39 | |
| Base dell'impugnatura | ||||
| 112 | 419797-4 | 22.00 | 26.84 | |
| Rondella di bloccaggio 5 | ||||
| 113 | 253807-5 | 1.00 | 1.22 | |
| Vite autofilettante 5x40 | ||||
| 114 | 266211-9 | 1.00 | 1.22 | |
| Molla di compressione 11 | ||||
| 115 | 233434-4 | 2.40 | 2.93 | |
| GUIDA A MOLLA | ||||
| 116 | 419013-4 | 2.40 | 2.93 | |
| Coperchio del carter | ||||
| 117 | 419793-2 | 10.80 | 13.18 | |
| Circuito di controllo della velocità | ||||
| 118 | 631727-7 | 45.10 | 55.02 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 119 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 119 | 266385-6 | 0.83 | 1.01 | |
| Cablaggio | ||||
| 120 | 638510-3 | 2.40 | 2.93 | |
| Rilievo di tensione | ||||
| 121 | 687169-3 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 122 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 122 | 266385-6 | 0.83 | 1.01 | |
| Base della striscia di serraggio | ||||
| 123 | 419024-9 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.22 | |
| Vite autofilettante 4x14 mm GA9070Y A | ||||
| 125 | 265B74-2 | 1.00 | 1.22 | |
| Vite a lamiera 4X14 Ga7020 A | ||||
| 125 | 266385-6 | 0.83 | 1.01 | |
| LENTE | ||||
| 126 | 419774-6 | 2.40 | 2.93 | |
| Passacavo 10 | ||||
| 127 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 128 | 695123-3 | 22.00 | 26.84 | |
| Vite a tappo 5X25 | ||||
| 129 | 266041-8 | 1.00 | 1.22 | |
| Coperchio inferiore | ||||
| 130 | 419790-8 | 22.00 | 26.84 | |
| DADO M8 | ||||
| 131 | 252178-7 | 1.00 | 1.22 | |
| Rondella 8 | ||||
| 132 | 253165-9 | 1.00 | 1.22 | |
| Ventilatore 90 | ||||
| 133 | 240016-5 | 6.00 | 7.32 | |
| Guida del ventilatore | ||||
| 134 | 419782-7 | 2.40 | 2.93 | |
| Set di spazzole Cb175 | ||||
| 135* | 195844-2 | 7.20 | 8.78 | |
| Portaspazzole di Carbone | ||||
| 136 | 632D00-2 | 10.80 | 13.18 | |
| Custodia del motore | ||||
| 137 | 419795-8 | 28.60 | 34.89 | |
| CAMPO | ||||
| 138 | 636303-2 | 34.10 | 41.60 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 139 | 266095-5 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6000ddw | ||||
| 140 | 211289-7 | 13.20 | 16.10 | |
| Anello di isolamento | ||||
| 141 | 681642-5 | 8.40 | 10.25 | |
| Indotto | ||||
| 142 | 516993-6 | 112.20 | 136.88 | |
| Rondella 15 | ||||
| 143 | 267025-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6202llu | ||||
| 144 | 211238-4 | 7.20 | 8.78 | |
| Scatola 12 | ||||
| 145 | 331596-3 | 6.00 | 7.32 | |
| Anello di tenuta 10 | ||||
| 146 | 213231-4 | 6.00 | 7.32 | |
| Piastra distanziatrice | ||||
| 147 | 419788-5 | 3.60 | 4.39 | |
