Qui troverai tutte le parti e i disegni disponibili di “Makita HR5001C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

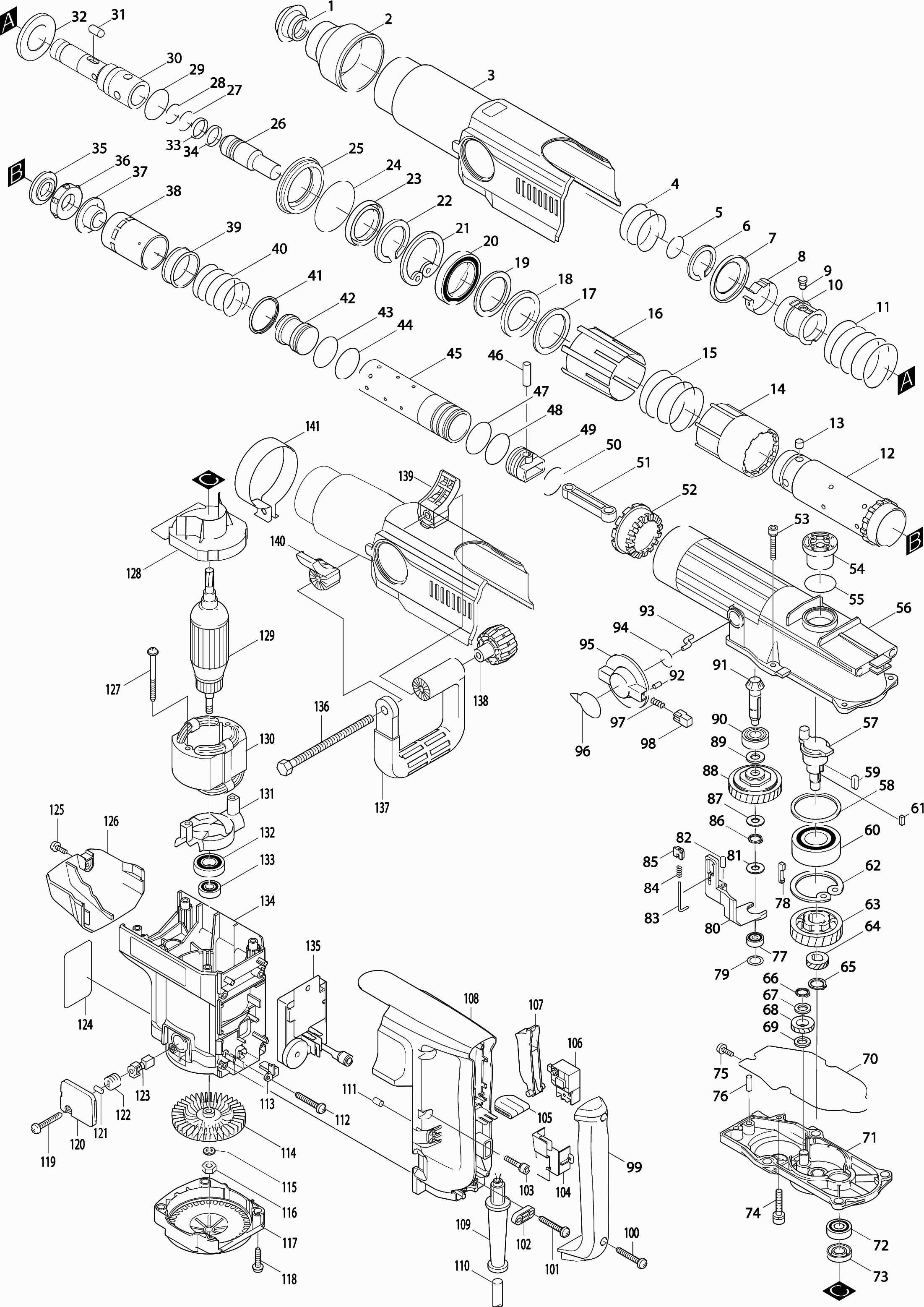

Disegni tecnici di Makita HR5001C
Elenco parti di Makita HR5001C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio per porta scalpello | ||||
| 001* | 286250-3 | 2.40 | 2.93 | |
| Cappuccio mandrino Hr5001C | ||||
| 002 | 416568-0 | 6.00 | 7.32 | |
| Coperchio del Carter | ||||
| 003 | 150836-8 | 20.90 | 25.50 | |
| Etichetta di avvertimento | ||||
| 003A | 817280-9 | 1.20 | 1.46 | |
| Molla di compressione 51 | ||||
| 004 | 233217-2 | 1.20 | 1.46 | |
| Rondella di bloccaggio 25 | ||||
| 005 | 231984-3 | 1.20 | 1.46 | |
| Anello di blocco Wr-45 | ||||
| 006 | 961232-3 | 2.40 | 2.93 | |
| Anello di piatto 45 | ||||
| 007 | 267735-8 | 3.60 | 4.39 | |
| Molla a balestra 41 | ||||
| 008 | 232180-6 | 4.80 | 5.86 | |
| Penna 8 | ||||
| 009 | 323767-6 | 2.40 | 2.93 | |
| Anello di Bloccaggio | ||||
| 010 | 323773-1 | 45.10 | 55.02 | |
| Molla di compressione 55 Hr5001C | ||||
| 011 | 233218-0 | 1.20 | 1.46 | |
| Supporto trapano/scalpello B | ||||
| 012 | 323772-3 | 177.10 | 216.06 | |
| Penna 8 | ||||
| 013 | 256265-4 | 2.40 | 2.93 | |
| Bus di bloccaggio A | ||||
| 014 | 416572-9 | 6.00 | 7.32 | |
| Molla di compressione 58 Hr5001C * | ||||
| 015 | 233216-4 | 2.40 | 2.93 | |
| Bus di bloccaggio B | ||||
| 016 | 416573-7 | 4.80 | 5.86 | |
| Rondella piatta 50 Hr5001C * | ||||
| 017 | 267180-7 | 3.60 | 4.39 | |
| Distanziatore in uretano 50 | ||||
| 018 | 262543-2 | 7.20 | 8.78 | |
| Rondella piatta 50 Hr5001C * | ||||
| 019 | 267180-7 | 3.60 | 4.39 | |
| Cuscinetto a sfere 6910 | ||||
| 020 | 211751-2 | 33.00 | 40.26 | |
| Anello di blocco R 72 Hr5001C * | ||||
| 021 | 962351-8 | 2.40 | 2.93 | |
| Anello di bloccaggio Wr50 Hr5001C * | ||||
| 022 | 961234-9 | 2.40 | 2.93 | |
| Sigillante per olio 48 | ||||
| 023 | 213618-0 | 4.80 | 5.86 | |
| Anello O 67 | ||||
| 024 | 213715-2 | 1.20 | 1.46 | |
| Bloccaggio | ||||
| 025 | 416565-6 | 4.80 | 5.86 | |
| Perno di percussione | ||||
| 026 | 323768-4 | 16.50 | 20.13 | |
| Anello O 23 | ||||
| 027* | 213394-6 | 1.00 | 1.22 | |
| Anello O 23 | ||||
| 028* | 213394-6 | 1.00 | 1.22 | |
| Anello O 36 | ||||
| 029 | 213522-3 | 2.40 | 2.93 | |
| Supporto trapano/scalpello A | ||||
| 030 | 323771-5 | 63.80 | 77.84 | |
| Rullo 8 | ||||
| 031 | 322908-1 | 4.80 | 5.86 | |
| Anello di ciotola 37 | ||||
| 032 | 267734-0 | 2.40 | 2.93 | |
| Anello di fluoro 28 | ||||
| 033* | 213431-6 | 10.80 | 13.18 | |
| Anello di fluoro 28 | ||||
| 034* | 213431-6 | 10.80 | 13.18 | |
| Anello 22 | ||||
| 035 | 323817-7 | 6.00 | 7.32 | |
| Anello di gomma 24 | ||||
| 036 | 421623-5 | 6.00 | 7.32 | |
| Bussola 22 Hr5001C * | ||||
| 037 | 331530-3 | 11.00 | 13.42 | |
| Boccola di scorrimento | ||||
| 038 | 416566-4 | 4.80 | 5.86 | |
| Rondella 45 Hr5001C * | ||||
| 039 | 331531-1 | 10.80 | 13.18 | |
| Molla di compressione 45 Hr5001C * | ||||
| 040 | 233215-6 | 2.40 | 2.93 | |
| Rondella 45 | ||||
| 041 | 267736-6 | 2.40 | 2.93 | |
| Pistone galleggiante Hr5001C * | ||||
| 042 | 323769-2 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 043* | 213482-9 | |||
| Rondella di bloccaggio 43 | ||||
| 044 | 231985-1 | 1.20 | 1.46 | |
| Cilindro Hr5001C * | ||||
| 045 | 331534-5 | 88.00 | 107.36 | |
| Spinotto 10 Hr5001C * | ||||
| 046 | 256295-5 | 2.40 | 2.93 | |
| Anello O 36 | ||||
| 047 | 213510-0 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 048* | 213482-9 | |||
| PISTONE | ||||
| 049 | 416563-0 | 7.20 | 8.78 | |
| Anello O 35 | ||||
| 050* | 213460-9 | 1.20 | 1.46 | |
| ASTA CONICA | ||||
| 051 | 416564-8 | 3.60 | 4.39 | |
| Ingranaggio 41 | ||||
| 052 | 226761-6 | 146.30 | 178.49 | |
| Bullone a brugola M6x40 | ||||
| 053 | 922361-7 | 1.20 | 1.46 | |
| Coperchio dell'olio | ||||
| 054 | 416561-4 | 6.00 | 7.32 | |
| Anello O 36 | ||||
| 055 | 213510-0 | 1.20 | 1.46 | |
| Carter Hr5001C * | ||||
| 056 | 150831-8 | 170.50 | 208.01 | |
| Albero Motore | ||||
| 057 | 323774-9 | 26.40 | 32.21 | |
| Rondella piatta 56 Hr5001C * | ||||
| 058 | 267181-5 | 2.40 | 2.93 | |
| Chiavetta per albero motore | ||||
| 059 | 254229-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 62/32 2rs | ||||
| 060 | 211470-0 | 14.30 | 17.45 | |
| Chiavetta elastica 4 | ||||
| 061 | 254202-2 | 1.00 | 1.22 | |
| Anello di blocco R 65 Hr5001C * | ||||
| 062 | 962303-9 | 2.40 | 2.93 | |
| Ingranaggio 50 | ||||
| 063 | 226493-5 | 78.10 | 95.28 | |
| Ingranaggio 20 | ||||
| 064 | 226490-1 | 22.00 | 26.84 | |
| Anello di bloccaggio S-14 | ||||
| 065 | 961054-1 | 1.00 | 1.22 | |
| Rondella di bloccaggio S-12 | ||||
| 066 | 961052-5 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 067 | 253744-3 | 1.00 | 1.22 | |
| Ingranaggio Hr5001C * | ||||
| 068 | 150835-0 | 53.90 | 65.76 | |
| Rondella 12 | ||||
| 069 | 253744-3 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 070 | 421622-7 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 071 | 150832-6 | 71.50 | 87.23 | |
| Cuscinetto a sfere 6201dw1 | ||||
| 072 | 211129-9 | 8.40 | 10.25 | |
| Anello di tenuta 14 | ||||
| 073 | 213160-1 | 4.80 | 5.86 | |
| Vite esagonale 6x30 | ||||
| 074 | 922351-0 | 1.00 | 1.22 | |
| Vite 5x16 | ||||
| 075 | 911224-2 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 076 | 256286-6 | |||
| Cuscinetto a sfere 608 2rs | ||||
| 077 | 210024-0 | 3.60 | 4.39 | |
| Cuneo Regolabile | ||||
| 078 | 322951-0 | 4.80 | 5.86 | |
| Rondella sottile 15 | ||||
| 079 | 253314-8 | 1.00 | 1.22 | |
| Staffa di regolazione | ||||
| 080 | 416571-1 | 4.80 | 5.86 | |
| Rondella piana 12 | ||||
| 081 | 253810-6 | 1.20 | 1.46 | |
| Penna 5 | ||||
| 082 | 256263-8 | 1.20 | 1.46 | |
| Perno di guida 2 | ||||
| 083 | 322963-3 | 1.00 | 1.22 | |
| Molla di compressione 3 | ||||
| 084 | 233180-9 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 085 | 416289-4 | 1.20 | 1.46 | |
| Rondella di bloccaggio S-12 | ||||
| 086 | 961052-5 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 087 | 267113-2 | 1.20 | 1.46 | |
| Limitatore di coppia | ||||
| 088 | 150986-9 | 124.30 | 151.65 | |
| Rondella 12 | ||||
| 089 | 267113-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6201 | ||||
| 090 | 211109-5 | 4.80 | 5.86 | |
| Ingranaggio 12 | ||||
| 091 | 226760-8 | 67.10 | 81.86 | |
| Penna 4 | ||||
| 092 | 256122-6 | 1.00 | 1.22 | |
| Perno dell'albero a gomiti | ||||
| 093 | 323973-3 | 2.40 | 2.93 | |
| Anello O 20 | ||||
| 094 | 213304-3 | 1.00 | 1.22 | |
| Pulsante di regolazione | ||||
| 095 | 416287-8 | 4.80 | 5.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 096 | 816329-2 | |||
| Molla di compressione 2.4 | ||||
| 097 | 233188-3 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 098 | 417340-3 | 1.20 | 1.46 | |
| Copertura della maniglia posteriore | ||||
| 099 | 417167-1 | 18.70 | 22.81 | |
| Vite di rubinetto 4x18 | ||||
| 100 | 265A48-7 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 102 | 687124-5 | 1.00 | 1.22 | |
| Bullone Allen m6x30 | ||||
| 103 | 922353-6 | 1.00 | 1.22 | |
| Portacavo | ||||
| 104 | 416126-2 | 2.40 | 2.93 | |
| Spugna | ||||
| 105 | 421583-1 | 1.00 | 1.22 | |
| Interruttore Sw-131 | ||||
| 106 | 651922-3 | 11.00 | 13.42 | |
| Maniglia dell'interruttore | ||||
| 107 | 416284-4 | 2.40 | 2.93 | |
| Maniglia posteriore Hr5001C * | ||||
| 108 | 417166-3 | 22.00 | 26.84 | |
| Passacavo 10 | ||||
| 109 | 682566-8 | 1.20 | 1.46 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 110 | 695123-3 | 22.00 | 26.84 | |
| Penna acrilica | ||||
| 111 | 416285-2 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.22 | |
| Asse di fissaggio Hr5001C | ||||
| 113 | 416562-2 | 2.40 | 2.93 | |
| Ventilatore 90 | ||||
| 114 | 240016-5 | 6.00 | 7.32 | |
| Rondella 8 | ||||
| 115 | 253165-9 | 1.00 | 1.22 | |
| DADO M8 | ||||
| 116 | 931402-8 | 1.00 | 1.22 | |
| Copriventola | ||||
| 117 | 416570-3 | 10.80 | 13.18 | |
| Vite per filettatura 5x20 | ||||
| 118 | 266021-4 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 119 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio protettivo per spazzola di carbone | ||||
| 120 | 416292-5 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 121 | 263002-9 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 122 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone | ||||
| 123* | 194987-7 | 6.10 | 7.44 | |
| Targa di identificazione Hr5001C * | ||||
| 124 | 859584-3 | 3.60 | 4.39 | |
| Vite 5x16 | ||||
| 125 | 911224-2 | 1.00 | 1.22 | |
| Coperchio del carter del ingranaggio Hr5001C | ||||
| 126 | 416575-3 | 10.80 | 13.18 | |
| Vite autofilettante Pt 5x55 Hr5001C A | ||||
| 127 | 266095-5 | 1.20 | 1.46 | |
| Piastra intermedia Hr5001C * | ||||
| 128 | 416569-8 | 4.80 | 5.86 | |
| Indotto | ||||
| 129 | 516778-0 | 93.50 | 114.07 | |
| CAMPO | ||||
| 130 | 626078-1 | 58.30 | 71.13 | |
| Guida alla polvere Hr5001C | ||||
| 131 | 416567-2 | 3.60 | 4.39 | |
| Anello di isolamento | ||||
| 132 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 133 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 133 | 210315-9 | 6.00 | 7.32 | |
| Custodia del motore | ||||
| 134 | 150833-4 | 45.10 | 55.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 134B | 643653-8 | |||
| Portaspazzole di Carbone | ||||
| 134C | 643661-9 | 10.80 | 13.18 | |
| Unità di controllo velocità | ||||
| 135 | 631273-0 | 56.10 | 68.44 | |
| Bullone esagonale 8x150 | ||||
| 136 | 265439-6 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 137 | 416009-6 | |||
| Manopola M8 | ||||
| 138 | 252640-2 | 6.00 | 7.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 139 | 416574-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | 416574-5 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 344634-2 | |||
| Rondella 6mm A | ||||
| 142 | 267214-6 | 1.00 | 1.22 | |
