Qui troverai tutte le parti e i disegni disponibili di “Makita HR4500C”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

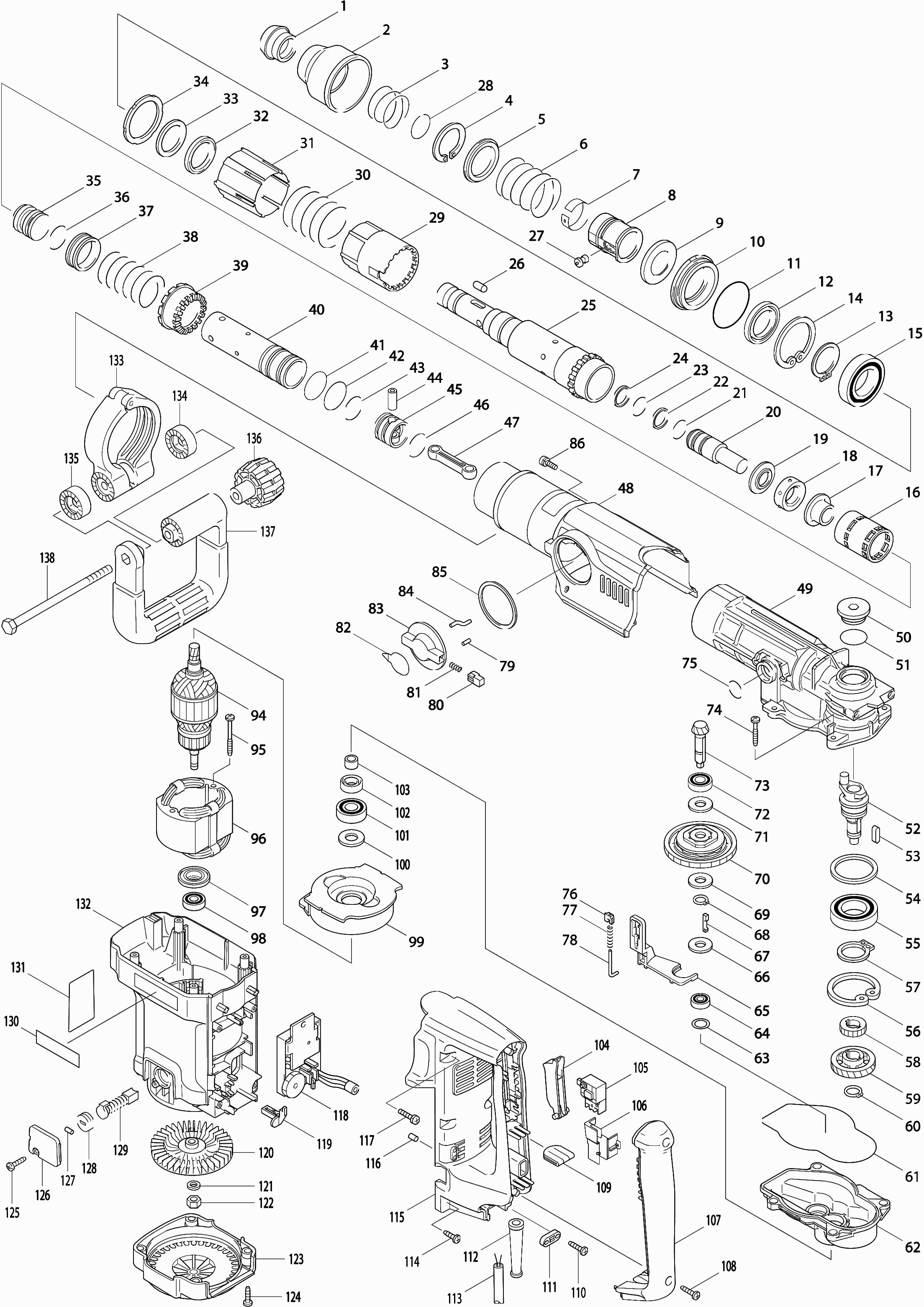

Disegni tecnici di Makita HR4500C
Elenco parti di Makita HR4500C
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio del portacoltello | ||||
| 001* | 286259-5 | 2.40 | 2.93 | |
| Cappuccio di blocco scalpello | ||||
| 002 | 417459-8 | 6.00 | 7.32 | |
| Molla di compressione 46 per trapano | ||||
| 003 | 233178-6 | 1.20 | 1.46 | |
| Anello di blocco Wr-40 Hr4500C * | ||||
| 004 | 961186-4 | 2.40 | 2.93 | |
| Anello 40 | ||||
| 005 | 344489-5 | 4.80 | 5.86 | |
| Molla di compressione 50 | ||||
| 006 | 233179-4 | 1.20 | 1.46 | |
| Molla a balestra 37 | ||||
| 007 | 232171-7 | 2.40 | 2.93 | |
| Anello di Serraggio | ||||
| 008 | 322948-9 | 26.40 | 32.21 | |
| Anello di ciotola | ||||
| 009 | 344488-7 | 2.40 | 2.93 | |
| Fermaglio | ||||
| 010 | 417435-2 | 3.60 | 4.39 | |
| O-ring 56 | ||||
| 011 | 213669-3 | 1.20 | 1.46 | |
| Guarnizione dell'olio 35 | ||||
| 012 | 213480-3 | 3.60 | 4.39 | |
| Anello di bloccaggio S-35 | ||||
| 013 | 961153-9 | 1.20 | 1.46 | |
| Anello di blocco R-62 | ||||
| 014 | 962301-3 | 2.40 | 2.93 | |
| Cuscinetto a sfere 6007llu | ||||
| 015 | 211471-8 | 13.20 | 16.10 | |
| Cespuglio guida | ||||
| 016 | 417434-4 | 3.60 | 4.39 | |
| Bussola Hr4500C * | ||||
| 017 | 331589-0 | 8.40 | 10.25 | |
| Anello di gomma 22 | ||||
| 018 | 421767-1 | 3.60 | 4.39 | |
| Anello 19 Hr4500C * | ||||
| 019 | 331597-1 | 4.80 | 5.86 | |
| Bullone di colpo Hr4500C * | ||||
| 020 | 324088-9 | 10.80 | 13.18 | |
| Anello O 20 | ||||
| 021* | 213317-4 | 1.00 | 1.22 | |
| Anello di fluoro 25 | ||||
| 022* | 213392-0 | 9.60 | 11.71 | |
| Anello O 20 | ||||
| 023* | 213317-4 | 1.00 | 1.22 | |
| Anello di fluoro 25 | ||||
| 024* | 213392-0 | 9.60 | 11.71 | |
| Porta trapano/scalpello | ||||
| 025 | 324064-3 | 203.50 | 248.27 | |
| Rullo 8 | ||||
| 026 | 322908-1 | 4.80 | 5.86 | |
| Spinotto del collare 8 | ||||
| 027 | 310052-6 | 2.40 | 2.93 | |
| Rondella di bloccaggio 25 | ||||
| 028 | 231984-3 | 1.20 | 1.46 | |
| Boccola di bloccaggio | ||||
| 029 | 417437-8 | 6.00 | 7.32 | |
| Molla a compressione 55 Hr4500C * | ||||
| 030 | 233300-5 | 1.20 | 1.46 | |
| Boccola di bloccaggio | ||||
| 031 | 417436-0 | 4.80 | 5.86 | |
| Anello di plastica 35 | ||||
| 032 | 262093-7 | 3.60 | 4.39 | |
| Rondella di sicurezza 36 Hr4500C * | ||||
| 033 | 267221-9 | 2.40 | 2.93 | |
| Rondella di sicurezza 49 Hr4500C * | ||||
| 034 | 267222-7 | 3.60 | 4.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 035 | 324089-7 | |||
| Anello-O 27 | ||||
| 036* | 213440-5 | 1.20 | 1.46 | |
| Rondella 38 | ||||
| 037 | 331599-7 | 10.80 | 13.18 | |
| Molla a compressione 39 Hr4500C * | ||||
| 038 | 233299-4 | 1.20 | 1.46 | |
| Ingranaggio 36 | ||||
| 039 | 227401-9 | 33.00 | 40.26 | |
| Cilindro 34 Hr4500C * | ||||
| 040 | 331592-1 | 93.50 | 114.07 | |
| Anello O 35 | ||||
| 041 | 213343-3 | 1.00 | 1.22 | |
| Anello O 35 | ||||
| 042 | 213343-3 | 1.00 | 1.22 | |
| Anello-O 27 | ||||
| 043* | 213440-5 | 1.20 | 1.46 | |
| Spina del pistone 10 | ||||
| 044 | 331598-9 | 2.40 | 2.93 | |
| Pistone Hr4500C * | ||||
| 045 | 417433-6 | 9.60 | 11.71 | |
| Anello-O 27 | ||||
| 046* | 213440-5 | 1.20 | 1.46 | |
| ASTA CONICA | ||||
| 047 | 417432-8 | 2.40 | 2.93 | |
| Coperchio del Carter | ||||
| 048 | 152766-9 | 15.40 | 18.79 | |
| Etichetta di avvertimento | ||||
| 048A | 817280-9 | 1.20 | 1.46 | |
| Carter del manovella | ||||
| 049 | 152764-3 | 105.60 | 128.83 | |
| Coperchio dell'olio | ||||
| 050 | 416124-6 | 2.40 | 2.93 | |
| Anello-O 30 | ||||
| 051 | 213406-5 | 1.20 | 1.46 | |
| Albero a gomito Hr4500C | ||||
| 052 | 324065-1 | 15.40 | 18.79 | |
| Spina di allineamento 5 * | ||||
| 053 | 254218-7 | 1.20 | 1.46 | |
| Rondella piatta 45 Hr4500C * | ||||
| 054 | 267219-6 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6006llu | ||||
| 055 | 211418-2 | 12.10 | 14.76 | |
| Anello di bloccaggio R-55 | ||||
| 056 | 962252-0 | 2.40 | 2.93 | |
| Anello di bloccaggio S-30 | ||||
| 057 | 961110-7 | 1.00 | 1.22 | |
| Ingranaggio 22 Hr4500C * | ||||
| 058 | 227017-0 | 8.40 | 10.25 | |
| Ingranaggio 37 | ||||
| 059 | 226533-9 | 16.50 | 20.13 | |
| Anello di bloccaggio S-16 | ||||
| 060 | 961056-7 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 061 | 421768-9 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 062 | 152765-1 | 34.10 | 41.60 | |
| Cuscinetto a rullini 1010 | ||||
| 062A | 212052-1 | 6.00 | 7.32 | |
| Rondella sottile 15 | ||||
| 063 | 253314-8 | 1.00 | 1.22 | |
| Cuscinetto a sfere 608 2rs | ||||
| 064 | 210024-0 | 3.60 | 4.39 | |
| Staffa regolabile | ||||
| 065 | 417438-6 | 3.60 | 4.39 | |
| Rondella piana 12 | ||||
| 066 | 253810-6 | 1.20 | 1.46 | |
| Cuneo Regolabile | ||||
| 067 | 322951-0 | 4.80 | 5.86 | |
| Rondella di bloccaggio S-12 | ||||
| 068 | 961052-5 | 1.00 | 1.22 | |
| Rondella 12 | ||||
| 069 | 267113-2 | 1.20 | 1.46 | |
| Limitatore di coppia | ||||
| 070 | 152954-8 | 83.60 | 101.99 | |
| Rondella 12 | ||||
| 071 | 267113-2 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6001llu | ||||
| 072 | 211138-8 | 4.80 | 5.86 | |
| Ingranaggio 19 | ||||
| 073 | 227405-1 | 16.50 | 20.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 074 | 266012-5 | |||
| Anello O 20 | ||||
| 075 | 213304-3 | 1.00 | 1.22 | |
| Piastra di guida | ||||
| 076 | 416289-4 | 1.20 | 1.46 | |
| Molla di compressione 3 | ||||
| 077 | 233180-9 | 1.00 | 1.22 | |
| Perno di guida 2 | ||||
| 078 | 322963-3 | 1.00 | 1.22 | |
| Penna 4 | ||||
| 079 | 256122-6 | 1.00 | 1.22 | |
| Pulsante di blocco | ||||
| 080 | 417340-3 | 1.20 | 1.46 | |
| Molla di compressione 2.4 | ||||
| 081 | 233188-3 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 082 | 816329-2 | |||
| Pulsante di regolazione | ||||
| 083 | 416287-8 | 4.80 | 5.86 | |
| Albero a gomiti 4 | ||||
| 084 | 322962-5 | 2.40 | 2.93 | |
| Anello polvere 55 | ||||
| 085 | 421698-4 | 2.40 | 2.93 | |
| Vite 4x16 A | ||||
| 086 | 911526-6 | 1.00 | 1.22 | |
| Indotto | ||||
| 094 | 516843-5 | 93.50 | 114.07 | |
| Vite 5x50mm | ||||
| 095 | 266046-8 | 3.60 | 4.39 | |
| CAMPO | ||||
| 096 | 526113-4 | 44.00 | 53.68 | |
| Molla dello statore Cb5 | ||||
| 096A | 654020-2 | 1.20 | 1.46 | |
| SPINOTTO | ||||
| 096B | 654079-9 | 1.00 | 1.22 | |
| Bussola di serraggio per statorv. 2mm | ||||
| 096C | 654502-4 | 1.00 | 1.22 | |
| Anello di isolamento | ||||
| 097 | 681642-5 | 8.40 | 10.25 | |
| Cuscinetto a sfere 6000ddw | ||||
| 098 | 211088-7 | 10.00 | 12.20 | |
| Cuscinetto a sfere 6000DDW A | ||||
| 098 | 210315-9 | 6.00 | 7.32 | |
| Piastra intermedia Hr4500C * | ||||
| 099 | 417439-4 | 4.80 | 5.86 | |
| Rondella 15 | ||||
| 100 | 267025-9 | 1.00 | 1.22 | |
| Cuscinetto a sfere 6202llu | ||||
| 101 | 211238-4 | 7.20 | 8.78 | |
| Anello di tenuta 10 | ||||
| 102 | 213231-4 | 6.00 | 7.32 | |
| Scatola 12 | ||||
| 103 | 331596-3 | 6.00 | 7.32 | |
| Maniglia dell'interruttore | ||||
| 104 | 416284-4 | 2.40 | 2.93 | |
| Interruttore Sw-131 | ||||
| 105 | 651922-3 | 11.00 | 13.42 | |
| Portacavo | ||||
| 106 | 416126-2 | 2.40 | 2.93 | |
| Coperchio posteriore Hr4500C * | ||||
| 107 | 417443-3 | 17.60 | 21.47 | |
| Vite di rubinetto 4x18 | ||||
| 108 | 265A48-7 | 1.00 | 1.22 | |
| Spugna | ||||
| 109 | 421583-1 | 1.00 | 1.22 | |
| Vite di rubinetto 4x18 | ||||
| 110 | 265A48-7 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 111 | 687053-2 | 1.00 | 1.22 | |
| Staffa di serraggio | ||||
| 111 | 687124-5 | 1.00 | 1.22 | |
| Passacavo 10 | ||||
| 112 | 682560-0 | 2.40 | 2.93 | |
| Cavo di alimentazione 2x1.50 4.0mtr | ||||
| 113 | 695123-3 | 22.00 | 26.84 | |
| Vite per filettatura 5x20 | ||||
| 114 | 266021-4 | 1.20 | 1.46 | |
| Maniglia posteriore Hr4500C * | ||||
| 115 | 417444-1 | 22.00 | 26.84 | |
| Penna acrilica | ||||
| 116 | 416285-2 | 1.00 | 1.22 | |
| Vite Vk 20mm | ||||
| 117 | 911233-1 | 1.00 | 1.22 | |
| Circuito di controllo della velocità | ||||
| 118 | 631433-4 | 47.30 | 57.71 | |
| Asta di fissaggio | ||||
| 119 | 417431-0 | 2.40 | 2.93 | |
| Ventilatore 90 | ||||
| 120 | 240016-5 | 6.00 | 7.32 | |
| Rondella 8 | ||||
| 121 | 253165-9 | 1.00 | 1.22 | |
| Dado esagonale M8 | ||||
| 122 | 931403-6 | 1.00 | 1.22 | |
| Coperchio inferiore | ||||
| 123 | 417441-7 | 9.60 | 11.71 | |
| Vite per filettatura 5x20 | ||||
| 124 | 266021-4 | 1.20 | 1.46 | |
| Vite di rubinetto 4x18 | ||||
| 125 | 265A48-7 | 1.00 | 1.22 | |
| Cappuccio protettivo per spazzola di carbone | ||||
| 126 | 416292-5 | 2.40 | 2.93 | |
| Spillo in Gomma 4 | ||||
| 127 | 263002-9 | 1.00 | 1.22 | |
| Tappo portaspazzole | ||||
| 128 | 643650-4 | 1.20 | 1.46 | |
| Set di spazzole di carbone | ||||
| 129* | 194987-7 | 6.10 | 7.44 | |
| Etichetta "makita" | ||||
| 130 | 819064-1 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 852945-6 | |||
| Set Alloggiamento del Motore | ||||
| 132 | 183332-1 | 41.80 | 51.00 | |
| Fascio di cavi Hr4500C * | ||||
| 132A | 638062-4 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 132B | 643653-8 | |||
| Portaspazzole di Carbone | ||||
| 132C | 643661-9 | 10.80 | 13.18 | |
| Base maniglia 75 | ||||
| 133 | 152768-5 | 16.50 | 20.13 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 134 | 417002-3 | 2.40 | 2.93 | |
| Cespuglio di riempimento dell'impugnatura | ||||
| 135 | 417002-3 | 2.40 | 2.93 | |
| Manopola M8 | ||||
| 136 | 252640-2 | 6.00 | 7.32 | |
| MANIGLIA LATERALE | ||||
| 137 | 417003-1 | 16.50 | 20.13 | |
| Bullone esagonale 8x150 | ||||
| 138 | 265439-6 | 3.60 | 4.39 | |
